本安系统与防爆认证

防爆标志含义：防爆型式+设备类别+(气体组别)+温度组别例子：EX d II C T6 (总标、防爆形式、爆炸性物质类别、爆炸性气体级别、设备高表面温度100度)隔爆原理：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备(优点：容易过针对大型产品，缺点：成本高，物品重，材料：钢材，铝合金adc12，铸铁)本安原理：通过限制电气设备电路的各种参数或采取保护措施来限制电路的火花放电能量和热能，使其在正常工作和规定的故障状态下产生的电火花和热效应均不能点燃周围环境的爆炸性混合物，从而实现电气防爆。

(对设置要求高，针对PCB)浇封原理：将电气设备有可能产生点燃爆炸性混合物的电弧、火花或高温的部分浇封在浇封剂中，避免这些电气部件与爆炸性混合物接触，从而使电气设备在正常运行或认可的过载和故障情况下均不能点燃周围的爆炸性混合物，浇封型电气设备有整台设备浇封的，也有部件浇封的。

发证机构：A中国石油和化学工业电气产品防爆质量监督检验中心(PCEC)} 、B广州市特种机电设备检测研究院、C南阳防爆电气研究院、D煤炭科学研究总院沈阳研究院费用：准确费用是需要提供产品相关资料才能确定价格的，周期：1.5-2个月根据产品而定资料：电路图，爆炸图，零件图，装图，原理图，PCB板图，产品说明书防爆标准：GB3836.1通用标准GB3836.2隔爆标准GB3836.3增安标准GB3836.4本安标准GB3836.9浇封标准防爆型式：d(隔爆型)e(增安型)ia ib(本安型)ma mb (浇封型)设备类别：I类：煤矿井下用电气设备;II类：除煤矿外的其他爆炸性气体环境用电气设备。

III类爆炸性粉尘气体组别：I类:矿井甲烷II类：IIA:丙烷IIB：依稀IIC：氢气III类：IIIA：可燃性飞絮IIB：非导电性粉尘IIIC：导电性粉尘温度组别：爆炸性气体混合物的引燃温度是能被点燃的温度极限值。

现场设备的防爆技术包括隔爆型（如增安、气密、浇封等）和本质安全型两类。

隔爆型防爆是防爆中的一种形式，隔爆型为隔爆外壳型，主要考虑外壳强度，以及间隙大小，保证内部所发生的火花不会引起外部爆炸。

与隔爆型技术相比，本质安全技术采取抑制点火源能量作为防爆手段，可以带来一系列的优点：结构简单、体积小、重量轻、在带电情况下进行维护和更换、安全可靠性高、适用范围广。

实现本质安全的关键技术为低功耗技术和本安防爆技术。

但在我国目前的技术条件下，因为价格和其它因素，通常采用隔爆型防爆技术。

本安与隔爆型控制柜通常都安装在安全区。

本质安全型防爆技术通常采用PLC控制系统，柜内配备安全栅，将危险区返回的信号线经过安全栅处理后再接入PLC输入/输出模块。

目前国内通常对PLC输入信号采用本安型防爆技术，可将危险区的输入电流限制在2mA以下，因为电流很小，从本质上讲是安全的。

而PLC输出信号因为价格和其它因素，通常采用隔爆型防爆技术，输出信号线通常采用铠装电缆，穿入水煤气管，接入隔爆型防爆电器，例如防爆电机等，安装中要求从控制柜到最终设备之间都要进行密封处理，将电缆与危险区进行隔离。

隔爆型与本安型是两种不同的防爆电器，前者内部可能有燃爆源（如灯泡）但采取隔爆措施达到安全目的，后者不会达到爆燃能量（电压不高于 12 V，电流不大于 100mA，比如热电阻，属于本质安全型）。

虽然如此，防爆电器通常在安全场合和非安全场合分界处都安装有安全栅。

压力变送器基于不同工作原理也可以有以上两种区别。

防爆的等级根据使用场合选择。

仪表知识：本安型安全栅和防爆型安全上的区别本安型安全栅和防爆型安全上的区别本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备[见术语解释]，是本安系统的重要组成部分。

防爆等级认证说明及选型建议1、防爆标志：IEC 防爆等级标准格式:Ex(ia) ⅡC T42、防爆型式：2.1.本安型“i”（本质安全型电气设备及其关联设备）本质安全电路:2.2在规定的试验条件下，正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性气体或蒸汽的电路。

2.3本质安全型电气设备：全部电路为本质安全的电气设备。

2.4本安型设备和关联设备的本质安全部分分为ia和ib：1） ia：正常工作 + 一个故障 + 任意组合的两个故障均不能引起点燃的电气设备。

2）ib：正常工作 + 一个故障条件下不能引起点燃的本质安全型电气设备。

由此可见ia等级高于ib等级2.5关联设备：装有本质安全电路和非本质安全电路，且结构是非本质安全电路不能对本质安全电路产生不利影响的电器设备。

2.6隔爆型“d” 具有隔爆外壳的电气设备。

它能承受已进入外壳内部的可燃性混合物内部爆炸而不受损坏，并且通过外壳上的任何接合面或孔不会引燃由一种或多种气体或蒸汽所形成的外部爆炸性环境的电气设备外壳。

2.7增安型 e2.8充油型 o2.9充砂型 q2.10浇封型 m2.11复合型3设备组别主要分为I类（矿用）、II类（厂用）。

其中II类又分为：IIA、IIB、IIC（安全级别：A<B<C)4气体组别5温度组别这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。

在标准BS5345第一部分中列出了所有可燃性气体和其组别。

（安全级别：T1<T2<T3<T4<T5<T6)根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区采用的国际6区域分类危险场所区域的含义：是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。

国际电工委员会/欧洲电工委员会划分的危险区域的等级分类5.1 0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1000小时/每年的区域；5.2 1区（Zone 1）：易燃气体在仪表的正当工作过程中有可能发生或存在；断续地存在危险性10~1000小时/每年的区域；5.3 2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，其存在时间亦很短；事故状态下存在的危险性0.1~10小时/每年的区域；5.4中国划分的有效区域和以上相同。

15本安型防爆系统与防爆认证本安型防爆系统与防爆认证；(一)、本安防爆技术；本安防爆技术是目前唯一被标准化适合于0区的技术；1、本安防爆技术的基本原理；电火花和热效应是引起爆炸性危险气体爆炸的主要点燃；2、本安防爆技术的特点；本安防爆技术实际上是一种低功率设计技术；1)、不需要设计制造工艺复杂、体积庞大且又笨重的；2)、可在带电工况下进行维护、标定和更换仪表的部；3)、安全可靠性高；4---本安型防爆系统与防爆认证(一)、本安防爆技术本安防爆技术是目前唯一被标准化适合于0区的技术。

对于自动化仪表，最常用的防爆形式依次是本安型、隔爆型和增安型。

然而由于电子技术的飞速发展和低功耗电子器件的不断诞生，使本安防爆技术的推广和应用了更为广阔的空间。

特别是由于本质安全型(也称“本安型”)防爆形式与其他防爆形式相比，不仅具有结构简单，适用范围广，而且还具有易操作和维护方便等特点，因此这种抑制点火源能量为防爆手段的本安防爆已为仪表制造商和用户接受。

1、本安防爆技术的基本原理电火花和热效应是引起爆炸性危险气体爆炸的主要点燃源。

本安就是通过限制电火花和热效应两个可能的点燃源的能量来实现的。

在正常工作和故障状态下当仪表可能产生的电火花或热效应的能量小于这个能量时，低度表不可能点燃爆炸性危险气体而产生爆炸。

原理是从限制能量入手，可靠地将电路中的电压和电流限制在一个允许的范围内，以保证仪表在正常工作或发生短接和元器件损坏等故障情况下产生的电火花和热效应不致于引起其周围可能存在的危险气体的爆炸。

2、本安防爆技术的特点本安防爆技术实际上是一种低功率设计技术。

通常对于氢气(ⅡC)环境，必须将电路功率限制在1.3W左右。

由此可见，本安技术能很好的适用于工业自动化仪表。

与其他任何防爆型式相比，采用本安防爆技术可给工业自动化仪表带来以下技术和商务上的特点。

1)、不需要设计制造工艺复杂、体积庞大且又笨重的隔爆外壳，因此，本安仪表具有结构简单、体积小、重量轻和造价的特点。

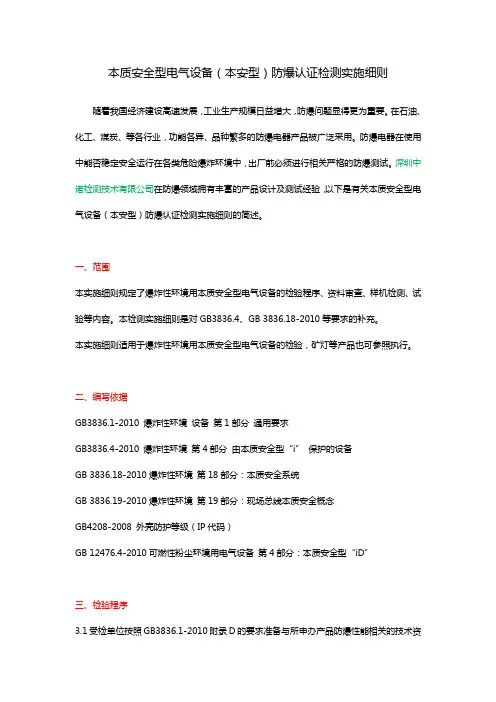

本质安全型电气设备（本安型）防爆认证检测实施细则随着我国经济建设高速发展，工业生产规模日益增大，防爆问题显得更为重要。

在石油、化工、煤炭、等各行业，功能各异、品种繁多的防爆电器产品被广泛采用。

防爆电器在使用中能否稳定安全运行在各类危险爆炸环境中，出厂前必须进行相关严格的防爆测试。

深圳中诺检测技术有限公司在防爆领域拥有丰富的产品设计及测试经验，以下是有关本质安全型电气设备（本安型）防爆认证检测实施细则的简述。

一、范围本实施细则规定了爆炸性环境用本质安全型电气设备的检验程序、资料审查、样机检测、试验等内容。

本检测实施细则是对GB3836.4、GB 3836.18-2010等要求的补充。

本实施细则适用于爆炸性环境用本质安全型电气设备的检验，矿灯等产品也可参照执行。

二、编写依据GB3836.1-2010 爆炸性环境设备第1部分通用要求GB3836.4-2010 爆炸性环境第4部分由本质安全型“i”保护的设备GB 3836.18-2010爆炸性环境第18部分：本质安全系统GB 3836.19-2010爆炸性环境第19部分：现场总线本质安全概念GB4208-2008 外壳防护等级（IP代码）GB 12476.4-2010可燃性粉尘环境用电气设备第4部分：本质安全型“iD”三、检验程序3.1受检单位按照GB3836.1-2010附录D的要求准备与所申办产品防爆性能相关的技术资料（企业委托应有企业法人签章的委托单，安标委托应有安标技术审查任务书）；交中心业务室登记；3.2业务室将接收后的技术资料和接收单交防爆室，同时下达技术审查任务书；3.3防爆室收到资料后由专人进行登记，并挂于内网上，所有受权的人员可从网上下载；主审人员收到的任务将有关信息填好后，返回资料接收员，由资料接收员进行汇总。

技术资料登记表应反映所有的时间节点，便于任务的监控。

3.4任务的分发：常规任务，由资料接收员登记完成后按交技术审查室主任，安排主审人员。

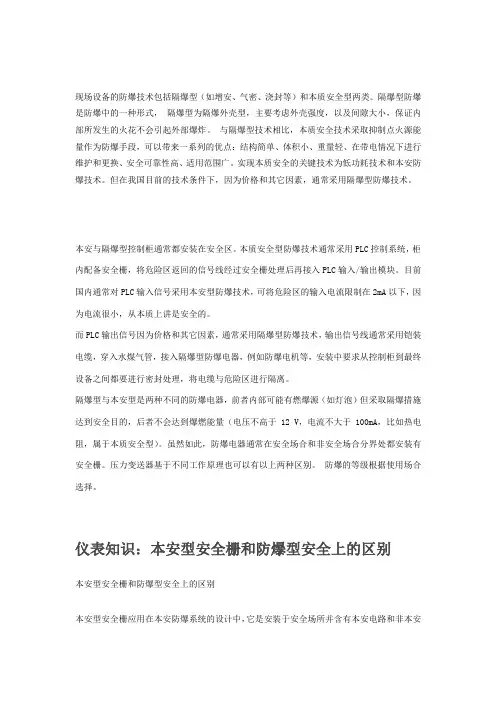

本安与防爆的基本区别公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]现场设备的防爆技术包括隔爆型（如增安、气密、浇封等）和本质安全型两类。

隔爆型防爆是防爆中的一种形式，隔爆型为隔爆外壳型，主要考虑外壳强度，以及间隙大小，保证内部所发生的火花不会引起外部爆炸。

与隔爆型技术相比，本质安全技术采取抑制点火源能量作为防爆手段，可以带来一系列的优点：结构简单、体积小、重量轻、在带电情况下进行维护和更换、安全可靠性高、适用范围广。

实现本质安全的关键技术为低功耗技术和本安防爆技术。

但在我国目前的技术条件下，因为价格和其它因素，通常采用隔爆型防爆技术。

本安与隔爆型控制柜通常都安装在安全区。

本质安全型防爆技术通常采用PLC控制系统，柜内配备安全栅，将危险区返回的信号线经过安全栅处理后再接入PLC输入/输出模块。

目前国内通常对PLC输入信号采用本安型防爆技术，可将危险区的输入电流限制在2mA以下，因为电流很小，从本质上讲是安全的。

而PLC输出信号因为价格和其它因素，通常采用隔爆型防爆技术，输出信号线通常采用铠装电缆，穿入水煤气管，接入隔爆型防爆电器，例如防爆电机等，安装中要求从控制柜到最终设备之间都要进行密封处理，将电缆与危险区进行隔离。

隔爆型与本安型是两种不同的防爆电器，前者内部可能有燃爆源（如灯泡）但采取隔爆措施达到安全目的，后者不会达到爆燃能量（电压不高于 12 V，电流不大于 100mA，比如热电阻，属于本质安全型）。

虽然如此，防爆电器通常在安全场合和非安全场合分界处都安装有安全栅。

压力变送器基于不同工作原理也可以有以上两种区别。

防爆的等级根据使用场合选择。

仪表知识：本安型安全栅和防爆型安全上的区别本安型安全栅和防爆型安全上的区别本安型安全栅应用在本安防爆系统的设计中，它是安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中称为关联设备[见术语解释]，是本安系统的重要组成部分。

我们经常谈到,在某一场合使用的仪表是本安型,还是隔爆型的,但具体本安和隔爆是如何区分的,下列作简要介绍。

从设计理念上区别
1、隔爆型定义：
（1）能承受内部爆炸性气体混合物的爆炸压力，并能阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳(I区防爆技术)。

（2）允许危险气体进入隔爆外壳，外壳内可能产生爆炸，但要求外壳必须具有足够的强度；且各外壳接合面必须具有足够长的啮合长度和足够小的间隙，以确保内部爆炸不会穿过隔爆接合面而导致外部环境爆炸。

（3）间隙防爆技术，依靠间隙、啮合长度来达到降温、熄火的效果。

本安型定义：
（1）在标准规定的条件(包括正常工作和规定的故障条件)下产生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的电路(0/I区防爆技术)。

（2）是一种以抑止点火源能量为防爆手段的“安全”技术。

要求设备在正常工作或故障状态下可
1 / 5。

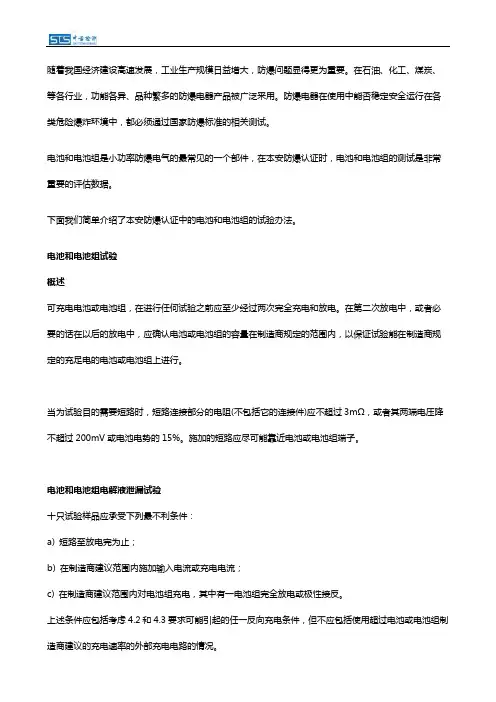

随着我国经济建设高速发展，工业生产规模日益增大，防爆问题显得更为重要。

在石油、化工、煤炭、等各行业，功能各异、品种繁多的防爆电器产品被广泛采用。

防爆电器在使用中能否稳定安全运行在各类危险爆炸环境中，都必须通过国家防爆标准的相关测试。

电池和电池组是小功率防爆电气的最常见的一个部件，在本安防爆认证时，电池和电池组的测试是非常重要的评估数据。

下面我们简单介绍了本安防爆认证中的电池和电池组的试验办法。

电池和电池组试验概述可充电电池或电池组，在进行任何试验之前应至少经过两次完全充电和放电。

在第二次放电中，或者必要的话在以后的放电中，应确认电池或电池组的容量在制造商规定的范围内，以保证试验能在制造商规定的充足电的电池或电池组上进行。

当为试验目的需要短路时，短路连接部分的电阻(不包括它的连接件)应不超过3mΩ，或者其两端电压降不超过200mV或电池电势的15%。

施加的短路应尽可能靠近电池或电池组端子。

电池和电池组电解液泄漏试验十只试验样品应承受下列最不利条件：a) 短路至放电完为止；b) 在制造商建议范围内施加输入电流或充电电流；c) 在制造商建议范围内对电池组充电，其中有一电池组完全放电或极性接反。

上述条件应包括考虑4.2和4.3要求可能引起的任一反向充电条件，但不应包括使用超过电池或电池组制造商建议的充电速率的外部充电电路的情况。

在进行完上述试验之后，试验样品及其任何不连续端面（例如，密封面）朝下或按电池制造商规定的方向放置在吸水纸上至少12 h。

在吸水纸上或在试验样品外表面上应没有明显的电解液痕迹。

对于为满足GB 3836.4-2010中7.3.9使用浇封化合物的情况，在试验结束后应对电池或电池组检查，确认没有产生不符合7.3.9规定的损坏情况。

电池和电池组的火花点燃和表面温度如果电池组是由若干个分立的电池组成或较小的电池组(其结构安排符合本标准规定的隔离和其他要求)组成，那么，每个分立单元应单独进行试验。

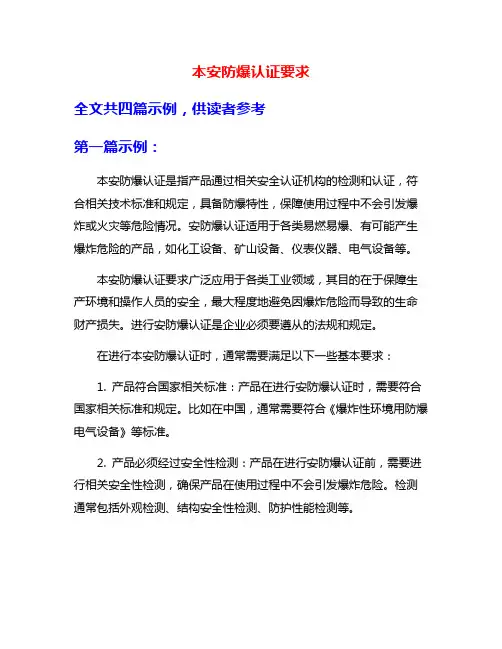

本安防爆认证要求全文共四篇示例，供读者参考第一篇示例：本安防爆认证是指产品通过相关安全认证机构的检测和认证，符合相关技术标准和规定，具备防爆特性，保障使用过程中不会引发爆炸或火灾等危险情况。

安防爆认证适用于各类易燃易爆、有可能产生爆炸危险的产品，如化工设备、矿山设备、仪表仪器、电气设备等。

本安防爆认证要求广泛应用于各类工业领域，其目的在于保障生产环境和操作人员的安全，最大程度地避免因爆炸危险而导致的生命财产损失。

进行安防爆认证是企业必须要遵从的法规和规定。

在进行本安防爆认证时，通常需要满足以下一些基本要求：1. 产品符合国家相关标准：产品在进行安防爆认证时，需要符合国家相关标准和规定。

比如在中国，通常需要符合《爆炸性环境用防爆电气设备》等标准。

2. 产品必须经过安全性检测：产品在进行安防爆认证前，需要进行相关安全性检测，确保产品在使用过程中不会引发爆炸危险。

检测通常包括外观检测、结构安全性检测、防护性能检测等。

3. 产品材料和工艺需符合要求：产品材料和工艺对于防爆特性至关重要，材料必须符合要求，工艺必须合理可靠，以确保产品在高温高压等恶劣环境下也能保持稳定、安全运行。

4. 防护性能需达标：产品在进行安防爆认证时，需要保证其防护性能达标，包括防护等级、防爆等级等。

防护性能是产品能否防止外部火源或热源侵入并引发爆炸的关键因素。

5. 相关认证机构的评定和认可：进行本安防爆认证时，通常需要经过属地安全生产监督管理部门认可的相关认证机构的评定和认可。

这些机构会对产品进行全面细致的检测和评定，确保产品符合相关标准和要求。

本安防爆认证是企业在生产制造过程中必不可少的环节，它不仅是对产品品质和安全性的保证，也是企业对安全生产的责任担当。

只有加强对安防爆认证的重视，不断提升产品的技术水平和品质，才能确保企业在竞争激烈的市场中脱颖而出，赢得客户和市场的信任和认可。

第二篇示例：本安防爆认证是对产品进行安全性和防爆性能检测的认证制度。

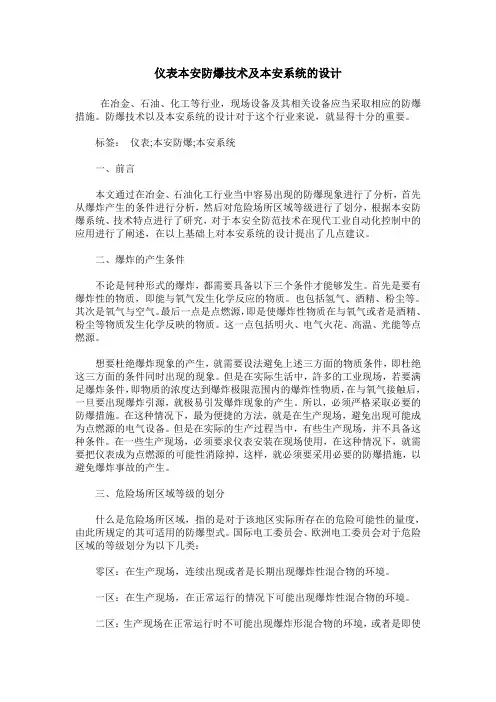

仪表本安防爆技术及本安系统的设计在冶金、石油、化工等行业，现场设备及其相关设备应当采取相应的防爆措施。

防爆技术以及本安系统的设计对于这个行业来说，就显得十分的重要。

标签：仪表;本安防爆;本安系统一、前言本文通过在冶金、石油化工行业当中容易出现的防爆现象进行了分析，首先从爆炸产生的条件进行分析，然后对危险场所区域等级进行了划分，根据本安防爆系统、技术特点进行了研究，对于本安全防范技术在现代工业自动化控制中的应用进行了阐述，在以上基础上对本安系统的设计提出了几点建议。

二、爆炸的产生条件不论是何种形式的爆炸，都需要具备以下三个条件才能够发生。

首先是要有爆炸性的物质，即能与氧气发生化学反应的物质。

也包括氢气、酒精、粉尘等。

其次是氧气与空气。

最后一点是点燃源，即是使爆炸性物质在与氧气或者是酒精、粉尘等物质发生化学反映的物质。

这一点包括明火、电气火花、高温、光能等点燃源。

想要杜绝爆炸现象的产生，就需要设法避免上述三方面的物质条件，即杜绝这三方面的条件同时出现的现象。

但是在实际生活中，許多的工业现场，若要满足爆炸条件，即物质的浓度达到爆炸极限范围内的爆炸性物质，在与氧气接触后，一旦要出现爆炸引源，就极易引发爆炸现象的产生。

所以，必须严格采取必要的防爆措施。

在这种情况下，最为便捷的方法，就是在生产现场，避免出现可能成为点燃源的电气设备。

但是在实际的生产过程当中，有些生产现场，并不具备这种条件。

在一些生产现场，必须要求仪表安装在现场使用，在这种情况下，就需要把仪表成为点燃源的可能性消除掉，这样，就必须要采用必要的防爆措施，以避免爆炸事故的产生。

三、危险场所区域等级的划分什么是危险场所区域，指的是对于该地区实际所存在的危险可能性的量度，由此所规定的其可适用的防爆型式。

国际电工委员会、欧洲电工委员会对于危险区域的等级划分为以下几类：零区：在生产现场，连续出现或者是长期出现爆炸性混合物的环境。

一区：在生产现场，在正常运行的情况下可能出现爆炸性混合物的环境。

关联设备的基本定义指内装能量限制电路和非能量限制电路，且在结构上使非能量限制电路不能对能鼠限制电路产生不利影响的电气设备。

关联设备的基本作用关联设备作为限能设备能有效地保护危险场所的现场设备，在正常工作条件下能使系统完好地工作，而在故障条件下能限制到达危险场所的电压、电流。

关联设备的分类在实践应用中常见的关联设备有安全栅，它又分为齐纳式安全栅和隔离式安全栅。

然后还有本安电源。

关联设备可以是下列两者中的任何一种：（1）具有GB 3836. 1-2010规定的另一种防爆型式，可使用在相应的爆炸性气体环境的电气设备；（2）未采用防爆型式保护，不能在爆炸性气体环境中使用的电气设备。

例如记录仪，本身不在爆炸性气体环境中，但是它与处在爆炸性气体环境中的热电偶连接，这时只有记录仪的输人电路具有限能特性。

通俗的讲，关联设备是要使用在安全场所，然后跟危险场所的本安设备进行供电或者通讯，而不影响其本安参数。

所以关联设备的输出电路必须是本安电路。

如果要使用在危险场所，那边关联设备必须要用另外一个防爆型式加以保护，例如隔爆外壳。

值得注意的是关联设备是没有温度组别之分的，常见的防爆标志如下：［Ex ia Ga］ⅡC本安电气参数：Uo、Io、Po、Co、Lo；与其他设备关联，选型一般遵循以下原则：Ui≥Uo，Ii≥Io，Pi≥Po，Ci≤Co，Li≤Lo；安全栅主要安装于安全场所并含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路。

应用举例：隔爆型电源装置给外置本安设备供电；采集器采集来自防爆区域的本安设备信号…深圳中诺检测技术有限公司立足于华南地区，是一家专注防爆认证和煤安认证的第三方检测机构，业务涵盖防爆3C认证、防爆合格证、防爆检测、ATEX认证、IECEx认证、防爆设计、现场防爆检查、防爆工程、防腐等级测试、煤安&矿安认证、KY认证、防爆培训、SIL认证等。

本安防爆认证技术是目前被标准化适合于0区的技术，对于自动化仪表，最常用的防爆型式依次是本安型，隔爆型和增安型。

然而由于电子技术的飞速发展和低功耗电子器件的不断诞生，使本安防爆技术的推广和应用有了更为广阔的空间，特别是由于本质安全型（也称“本安型”）防爆型式与其他防爆型式相比，不仅具有结构简单，适用范围广，而且还具有易操作和维护方便等特点，因此这种抑制点火源能量为防爆手段的本安防爆已为仪表制造商和用户接受。

一、本安防爆认证技术的基本原理电火花和热效应是引起爆炸性危险气体爆炸的主要点燃源，本安就是通过限制电火花和热效应两个可能的点燃源的能量来实现的。

在正常工作和故障状态下当仪表可能产生的电火花或热效应的能量小于这个能量时，仪表不可能点燃爆炸性危险气体而产生爆炸。

原理是从限制能量入手，可靠地将电路中的电压和电流限制在一个允许的范围内，以保证仪表在正常工作或发生短接和元器件损坏等故障情况下产生的电火花和热效应不致于引起其周围可能存在的危险气体的爆炸。

二、本安防爆认证技术的特点本安防爆技术实际上是一种低功率设计技术。

通常对于氢气（IIC）环境，必须将电路功率限制在1.3w 左右。

由此可见，本安技术能很好的适用于工业自动化仪表。

与其他任何防爆型式相比，采用本安防爆技术可给工业自动化仪表带来以下技术和商务上的特点：1、不需要设计制造工艺复杂，体积庞大且又笨重的隔爆外壳，因此，本安仪表具有结构简单，体积小，重量轻和造价低的特点，据资料，建立一个本安型和隔爆型开关传输回路的费用之比约为1：4。

2、可在带电工况下进行维护，标定和更换仪表的部分零件等。

3、安全可靠性高。

本安仪表不会因为紧固螺栓的丢失或外壳结合面锈蚀，划伤等人为原因而降低仪表的安全可靠性4、由于本安防爆技术是一种“弱电”技术，因此，本安仪表的使用可以避免现场工程技术人员的触电伤亡事故的发生。

5、适用范围广。

本安技术是唯一可适用于0区危险场所的防爆技术。

保护类型：1、隔爆：一种保护类型，其中外壳能够承受爆炸性的混合物在内部爆炸过程中产生的压力，防止爆炸向外壳周围的爆炸性大气环境转移，且能够在不会引起周围的爆炸性气体或蒸汽这样一个外部温度下工作。

这种技术类似于北美的隔爆，ICE把它称为Ex d。

2、增安：一种保护类型，其中各种各样的措施被用来减少在正常工况条件下不会产生的超高温度、以及电弧或火花在电气装置内外部件里出现的可能性。

增安可以与隔爆型保护技术一起使用。

IEC把这种保护称为Ex e.3、本安：一种保护类型，其中的电气设备在正常或非正常情况下无法释放足够的电能或热能以使得特定的危险性大气混合物在达到其易燃的浓度时点燃。

IEC把这种保护称为Ex i。

4、无火花：一种保护类型，其中的设备在正常情况下无法由于电弧或者热效应而引起规定的易燃气体或蒸汽在空气里的混合物点燃。

ICE把它称为Ex n。

对于CENELEC认证，铭牌必须包括下面的符号表示防爆：E Ex ia Ⅱ C T4表示CENELEC认证表示危险区域认证保护类型组别温度代号ia-本安（允许二次故障）ib-本安（允许一次故障）d-防火（隔爆）e-增安n-无火花（仅SAA）N-无火花（仅BASEEFA）组别：Ⅰ组（采矿）：包含甲烷或具有同等危险性的气体或者蒸汽的大气环境。

ⅡA组：包含丙烷或具有同等危险性的气体或者蒸汽的大气环境。

ⅡB组：包含乙烯或具有同等危险性的气体或者蒸汽的大气环境。

ⅡC组：包含乙炔、氢气或具有同等危险性的气体或者蒸汽的大气环境。

ICE温度代号温度代号最大表面温度℃℉T1 450 842T2 300 572T3 200 392T4 135 275T5 100 212T6 85 185爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。

急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。

爆炸必须具备的三个条件：1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。

本安防爆认证要求-概述说明以及解释1.引言1.1 概述概述本文旨在介绍本安防爆认证的要求。

本安防爆认证是指对具有爆炸危险环境下使用的相关设备和系统进行认证的过程。

在许多工业领域，如石油、化工、制药等，存在着高风险的爆炸危险环境。

因此，为了确保人员和设备的安全，对这些设备和系统进行本安防爆认证是非常必要的。

本文将从多个方面介绍本安防爆认证的要求。

首先，我们将简要介绍本安防爆认证的背景，阐述引起该认证要求的原因。

接着，我们将强调本安防爆认证的重要性，以及对工业领域的意义。

最后，我们将总结本安防爆认证的要求，并针对未来的发展进行展望。

通过对本安防爆认证要求的深入了解，读者将能够了解到如何确保设备和系统在爆炸危险环境中安全可靠地运行。

本文旨在为读者提供一份对本安防爆认证要求的全面指南，以帮助各行各业的从业人员更好地理解和应用本安防爆认证标准。

在接下来的章节中，我们将继续展开对本安防爆认证的讨论，并深入探究其背景和重要性。

通过详细介绍本安防爆认证的要求，我们希望能够为读者提供准确而实用的信息，以促进工业领域对爆炸危险环境的有效管理和安全措施的实施。

1.2文章结构1.2 文章结构本文将分为三个主要部分进行论述：引言、正文和结论。

在引言部分，我们将对本安防爆认证的概述进行介绍，包括该认证的背景、重要性以及文章的目的。

通过阅读本部分内容，读者将对本安防爆认证有一个初步的了解，并能够明确接下来文章的主要内容和结构。

接下来，在正文部分，我们将详细探讨本安防爆认证的背景和重要性。

在2.1节中，我们将分析本安防爆认证的背景，包括其起源、发展和应用领域。

通过对认证的背景进行深入剖析，读者将能够全面了解本安防爆认证的历史和现状。

在2.2节中，我们将着重探讨本安防爆认证的重要性。

我们将从不同角度出发，论述该认证对于保障人身安全、防止事故发生以及促进安全生产的意义。

通过论述本安防爆认证的重要性，读者将能够深刻认识到该认证对于各个领域的意义和影响。

实质安全型仪表和安全栅的防爆参数认证实质安全防爆是一个系统防爆的观点,由下边三部分构成：安全场所的关系设施 --安全栅；危险场所的本安现场设施--本安仪表；危险场所和安全场所的连结电缆--本安电缆。

当前，本安系统采纳“系统认证”或“回路认证“的方式进行认证。

该方式除了对本安仪表 ,安全栅 ,本安电缆分别认证外，还对本安设施和关系设施按特定组合进行认证 .这类组合方式一经认证，其本安设施和关系设施就不可以用未经查验机构依据这类组合方式认证过的其余型号规格的设施来代替。

本安仪表整体上分两大类 :简单仪表和非简单仪表 .简单仪表不必本安认证即可与已获得本安认证的安全栅配合使用构成本安防爆系统。

若非简单仪表，则一定获得本安防爆认证，并与相同获得本安防爆认证的安全栅配合构成本安防爆系统。

安全栅认证安全栅或本安仪表的认证包含两部分，一为防爆标记，二为详细的安全参数。

本安仪表的主要安全参数Ui 同意输入的最大故障电压；Ii 同意输入的最大故障电流；Pi 同意输入的最大功率；Ci 仪表的等效电容；Li 仪表的等效电感。

安全栅的主要安全参数Uo 可能输出的最大电压，即安全限压值；Io 可能输出的最大电流，即安全限流值；Po 可能输出的最大功率；Co 同意的最大回路电容；Lo 同意的最大回路电感。

本安系统认证程序和原则安全栅认证；本安仪表认证；电缆认证；安全栅、本安仪表、电缆的安全参数般配，要知足ⅰ）电压、电流不等式；ⅱ）电感、电容不等式。

从上述防爆参数认证的介绍可知，构成本安防爆系统，⑴现设场备要尽量减少储能元件的使用；⑵尽可能选散布电容和散布电感小的连结电缆；⑶安全栅应在故障时也能靠谱地保持安全。

EEX d[ia] IIB T6 EEX 是指在欧洲地域获得认证，接下来的字母表示防爆方法，EXd 为隔爆型； EXi 为实质安全型，它又分为几类， ia 表示回路中同时发生二个故障时，回路仍有 1.5 的保险系数，可应用在任何危险区。

截止2018年现行国家防爆标准及认证种类我国的防爆认证的标准与IEC认证同步。

国家正式批准的防爆认证分为八种不同形式，即隔爆型防爆认证（d），增安型防爆认证（e），本质安全型防爆认证（本安型防爆认证）（i），正压型防爆认证（p），充油型防爆认证（o），充砂型防爆认证（q），无火花型防爆认证（n），浇封型防爆认证（m）。

此外还有防爆特殊型和粉尘防爆型两种防爆认证，下面深圳中诺检测技术有限公司带来截止2018年现行国家防爆标准及认证种类解读。

在自动化仪表设备中，世界各国大量使用的防爆认证是前面三种，即隔爆型（d），增安型（e），本质安全型（i）。

1、隔爆型电气设备防爆认证（d）隔爆外壳的电气设备防爆认证，是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止向周围的爆炸性混合物传爆的电气设备。

2、增安型电气设备防爆认证（e）正常运行条件下，不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施提高其安全程度，以避免在正常和规定过载条件下出现点燃现象的电气设备，就可以获得增安型电气设备防爆认证。

3、本质安全型电气设备防爆认证（i）在正常运行或在标准试验条件下所产生的火花或热效应均不能点燃爆炸性混合物的电气设备。

本安型电气设备及其关联设备防爆认证，按本安电路使用场所和安全程度分为ia 和ib二个等级。

ia等级防爆认证：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。

ib等级防爆认证：在正常工作和一个故障时均不能点燃爆炸性气体混合物的电气设备。

截止2018年现行国家防爆标准深圳中诺检测技术有限公司是大型的综合性第三方检测机构，提供检测及认证一站式服务平台。

检测服务领域涵盖汽车整车及零部件、电子电气、日用消费品、食品及食品接触材料、环境检测、电商检测服务及其它等六大领域。

深圳中诺检测凭借超过十年的防爆认证服务经验以合理的成本提供编制防爆认证所需企业标准以及其他相关资料的服务。

认证规则和流程防爆合格证申请与办理申请资料需要申请的用户可以联系相应的检测机构进行办理，也可以请相应的代理机构进行代理申请。

企业申请防爆合格证送检指南防爆电器产品生产企业在申请办理防爆合格证和试验报告时，应按下列程序办理并提供资料和样机。

一、申请防爆合格证的送检资料1．企业资证企业工商营业执照的复印件（初次送检时），单位介绍信/委托书/申请函。

2．企业质量保证书按GB3836.1－2000的规定，企业在送审时，应提供相应的质量保证书。

当企业通过ISO9000系列认证，提供ISO9000系列认证的复印件即可。

3．技术资料企业送审的技术资料包括企业标准或技术要求、产品图纸、使用说明书等。

所有的技术资料应一式两份。

a)企业标准/技术要求产品的企业标准/技术要求应按规定的格式编写，其内容除应包括产品的性能要求外，还应包括防爆方面相关的内容：如基本参数、防爆标志、使用环境条件、防爆性能要求、防爆性能的相关试验、与防爆相关的标志等。

b)产品图纸当企业申请本安型电气设备的防爆合格证时，应提供总装图、电路原理图、印刷线路板图、丝印图、元器件材料表及铭牌图等。

当企业申请非本安型电气设备的防爆合格证时，送检技术资料应包括能反映样品防爆性能的图纸（包括总装图和零件图）。

当总图能明确表明产品的防爆参数及结构时，也可只送检总图。

c)使用说明书使用说明书应包括基本参数、防爆标志、产品外形图、安装、维护、订货须知以及向用户明示确保在安装、使用中产品防爆性能的注意事项。

d)其它资料对于有胶粘、浇封的产品，应提供相应胶粘剂、浇封剂的型号名称、性能说明以及有关的工艺文件。

对于塑料外壳的产品，应提供塑料的材质及相应性能文件。

4．申请防爆合格证的送检样品企业送检的样机应与审核图纸一致，并装配完整，其检验台数应满足要求。

如果有特殊拆装工具时，应一并送到。

对于浇封型电气设备，应送浇封完好和未浇封的产品各一套。

观察窗的透明件应另送5件，至少3件。

隔爆型与本安型区别
在平时仪器的选购过程中，有不少朋友遇到这样的问题，就是可燃气体报警器中，气体探测器有的是隔爆型，有的是本安型，那么究竟什么样的是隔爆型？什么样的又是本安型？就这一问题，为大家做一下详细介绍：可燃气体检测仪器在使用过程中，经常处于粉尘、易燃易爆气体、蒸汽或雾状的可燃物质（如：CH4,C2H2,C2H4,NH3,CO,C2H5OH等）所占比例较高的工业环境中。

这是如果使用无防爆认证的仪器仪表，极易因为水或粉尘进入其内部而产生短路或爆炸事故，为安全生产埋下隐患。

此时就需要使用防爆型的产品。

 防爆型产品的外壳上一般有以下标志，具体含义如下：
 ①Ex----国家防爆电气产品质量监督检验中心（CQST）认证标记
 ②d----隔爆型：是指仪表壳体能承受已进入外壳内部的可燃性混合物内部爆炸而不受损坏，并且通过外壳上的任何结合面和孔不会引燃由一种或多种气体或蒸汽所形成的外部爆炸性环境的电气设备外壳。

 ia----本安型：是指电路系统，在正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性混合物的仪器设备。

 ③在规定条件下不会引起周围爆炸性环境点燃的电气设备分为两类：
 Ⅰ煤矿、井下用电气设备
 Ⅱ工厂用电气设备
 ④Ⅱ类按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级，标志IIB的设备可适用于IIA设备的使用条件；标记IIC的设备可适用于IIA、IIB的使用条件。

 ⑤表面温度T6：85℃。

按设备表面温度分为T1至T6六个组，是指仪表设备在规定范围内的最不利运行条件下工作时，可能引起周围爆炸性环境点燃的。

危险环境下使用的防爆产品有着多种防爆型式，有隔爆型、本安型、增安型等防爆型式。

本质安全认证源于按GB 3836.3—2010标准生产，专供煤矿井下使用的防爆电器设备的分类，防爆电器分为隔爆型、增安型、本质安全型等种类，本质安全型电器设备的特征是其全部电路均为本质安全电路，即在正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性混合物的电路。

也就是说该类电器不是靠外壳防爆和充填物防爆，而是其电路在正常使用或出现故障时产生的电火花或热效应的能量小于0.28mJ, 即瓦斯浓度为8.5%(最易爆炸的浓度)最小点燃能量。

本质安全，就是通过追求企业生产流程中人、物、系统、制度等诸要素的安全可靠和谐统一，使各种危害因素始终处于受控制状态，进而逐步趋近本质型、恒久型安全目标。

本安系统的检定认可要涉及到现场本安设备、关联设备及其布线。

目前，国际上对本安防爆系统的认可没有严格的规定，即不同的国家、地区，不同的厂家，甚至不同的产品采取不同的方式。

但是归纳起来主要有两种认可方式，即系统认可和参量认可。

煤安认证是煤矿安全认证的简称。

2007年国家经贸委和煤矿安全监察局发布了《煤矿矿用产品安全标志暂行办法》等文件，对井工煤矿用设备、仪器、仪表等设施实行安全生产认证制度，有效地遏制了伪劣产品进入井下。

安全生产标志制度是行之有效的办法。

为提高煤矿安全程度，人们日益重视安全技术开发。

国家改革了技术开发的资助办法。

由于安全投入不足，国家应建立安全生产研究开发的资金保障机制。

煤安认证从某种意义上讲是指安装在矿井内的电气产品所应具备的一种资质，这个和本安防爆证是完全不同的两种形式，不过它们之间只有连带的关系，因为矿内环境特殊，使用的电气产品必须防爆。

煤安是煤矿系统，不仅包括本安，还包括防爆等等很多。

本安用于各行各业，有本安认证的产品也不能用在煤矿上。

隔爆(Ex d)技术是用一个壳体把电器元件装起来, 电器元件成为点燃源引起爆炸后产生的高温高压气体, 通过外壳的间隙(隔爆间隙)减温减压排向外界. 减温减压过的气体就不足以引起壳体外界的爆炸了. 因此, 隔爆是指把爆炸的能量隔绝在腔体内部, 而不是隔绝腔体外的爆炸危险气体, 浇封才是隔绝外部爆炸性气体.、本安(Ex ia/ib)技术一般应用在仪表上, 通过限制电气回路中的能量并配合电气设备的结构设计, 使得在正常和事故工况下回路中都不可能产生达到点燃源要求的点. 本安技术一般是成套使用的, 要在安全区设置安全栅, 安全栅后面的回路均为本安设备. 本安电路的卡件\端子\电缆\塑料戈兰都要用淡蓝色标识.矿用本安型红外热像仪隔爆型红外热像仪热成像原理及红外线感应技术的日趋成熟，使得红外线热像仪在煤矿安全领域的应用越来越广泛，红外热像仪寻找煤自燃发火隐性火源，以图像的形式呈现高温区域，做到防火于未然!办理本安型防爆合格证需要准备一下资料：1、需提供书面申请(一式三份)2、与防爆有关的图纸(两份)、3、产品企业标准/技术条件(两份)、4、产品使用说明书(两份)、5、产品出厂试验报告(原件)、6、产品质量保证文件(如果有，复印件)、7、申请企业的营业执照(复印件)、8、产品样品(如为n型或浇封型，需3～5台样品，浇封型的还需另提供未浇封前的部件;有透明件的需提供玻璃3块;委托表面电阻试验的需提供样块≥150×60×3mm;特殊的拆装工具) 世鼎检测可办理本安型防爆合格证，另外也可办理增安型、无火花型、隔爆型等防爆型式的防爆合格证。
