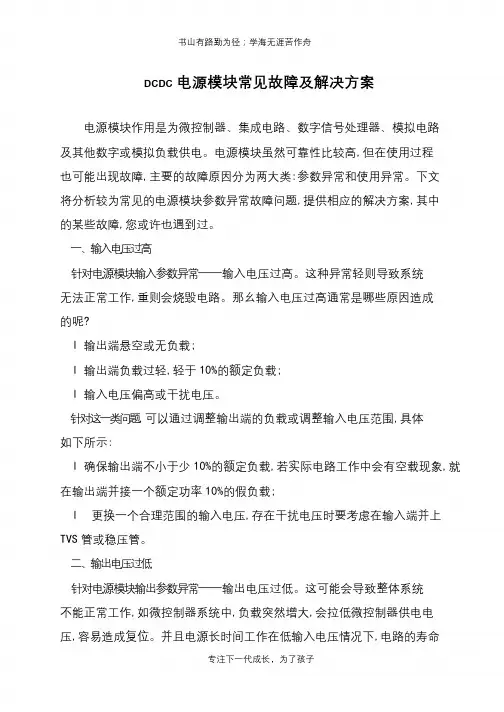

DCDC电源模块常见故障及解决方案
电源模块作用是为微控制器、集成电路、数字信号处理器、模拟电路
及其他数字或模拟负载供电。
电源模块虽然可靠性比较高,但在使用过程
也可能出现故障,主要的故障原因分为两大类:参数异常和使用异常。
下文
将分析较为常见的电源模块参数异常故障问题,提供相应的解决方案,其中
的某些故障,您或许也遇到过。
一、输入电压过高
针对电源模块输入参数异常——输入电压过高。
这种异常轻则导致系统
无法正常工作,重则会烧毁电路。
那幺输入电压过高通常是哪些原因造成
的呢?
l 输出端悬空或无负载;
l 输出端负载过轻,轻于10%的额定负载;
l 输入电压偏高或干扰电压。
针对这一类问题,可以通过调整输出端的负载或调整输入电压范围,具体
如下所示:
l 确保输出端不小于少10%的额定负载,若实际电路工作中会有空载现象,就在输出端并接一个额定功率10%的假负载;
l 更换一个合理范围的输入电压,存在干扰电压时要考虑在输入端并上TVS管或稳压管。
二、输出电压过低
针对电源模块输出参数异常——输出电压过低。
这可能会导致整体系统
不能正常工作,如微控制器系统中,负载突然增大,会拉低微控制器供电电
压,容易造成复位。
并且电源长时间工作在低输入电压情况下,电路的寿命
专注下一代成长，为了孩子。

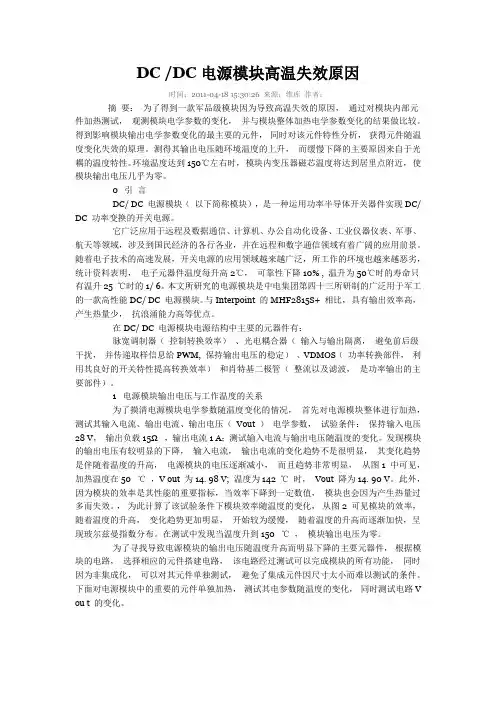

DC /DC电源模块高温失效原因时间：2011-04-18 15:30:26 来源：维库作者：摘要：为了得到一款军品级模块因为导致高温失效的原因，通过对模块内部元件加热测试，观测模块电学参数的变化，并与模块整体加热电学参数变化的结果做比较。
得到影响模块输出电学参数变化的最主要的元件，同时对该元件特性分析，获得元件随温度变化失效的原理。
测得其输出电压随环境温度的上升，而缓慢下降的主要原因来自于光耦的温度特性。
环境温度达到150℃左右时，模块内变压器磁芯温度将达到居里点附近，使模块输出电压几乎为零。
0 引言DC/ DC 电源模块（以下简称模块），是一种运用功率半导体开关器件实现DC/ DC 功率变换的开关电源。
它广泛应用于远程及数据通信、计算机、办公自动化设备、工业仪器仪表、军事、航天等领域，涉及到国民经济的各行各业，并在远程和数字通信领域有着广阔的应用前景。
随着电子技术的高速发展，开关电源的应用领域越来越广泛，所工作的环境也越来越恶劣，统计资料表明，电子元器件温度每升高2℃，可靠性下降10% , 温升为50℃时的寿命只有温升25 ℃时的1/ 6。
本文所研究的电源模块是中电集团第四十三所研制的广泛用于军工的一款高性能DC/ DC 电源模块。
与Interpoint 的MHF2815S+ 相比，具有输出效率高，产生热量少，抗浪涌能力高等优点。
在DC/ DC 电源模块电源结构中主要的元器件有：脉宽调制器（控制转换效率）、光电耦合器（输入与输出隔离，避免前后级干扰，并传递取样信息给PWM, 保持输出电压的稳定）、VDMOS（功率转换部件，利用其良好的开关特性提高转换效率）和肖特基二极管（整流以及滤波，是功率输出的主要部件）。
1 电源模块输出电压与工作温度的关系为了摸清电源模块电学参数随温度变化的情况，首先对电源模块整体进行加热，测试其输入电流、输出电流、输出电压（Vout ）电学参数，试验条件：保持输入电压28 V，输出负载15Ω，输出电流1 A；测试输入电流与输出电压随温度的变化。
DCDC电源模块常见故障及解决方案DC-DC电源模块是一种将直流电压转换为不同电压的电源模块，在各种电子设备中广泛应用。
然而，由于长时间使用、环境条件不佳或其他原因，DC-DC电源模块可能会出现故障。
以下是一些常见的故障及解决方案：1.输出电压不稳定：-检查输入电压是否稳定并符合规格要求。
-检查输出负载情况，确保在电源模块的额定负载范围内。
-检查输出电容是否正常，如果电解电容老化，应及时更换。
-检查电源模块是否受到外部电源干扰，需注意电源线的防护措施。
2.输出电压无输出或输出电压过低：-检查输入电压是否正常并符合规格要求。
-检查输出电压调节器是否损坏，如有必要，更换调节器。
-检查输出电容是否损坏或短路，如有必要，更换电容。
3.输出电压过高：-检查输入电压是否超过规格要求，确保输入电压稳定。
-检查输出电压调节器是否损坏，如有必要，更换调节器。
-检查电源模块是否受到外部干扰，如有必要，添加适当的滤波电路。
4.过载保护触发：-检查输出负载是否超过电源模块的额定负载范围。
-检查是否存在短路或过电流情况，及时排除故障。
-根据电源模块的规格和参数调整输出负载。
5.温度过高：-检查电源模块是否有足够的散热措施，如散热片或风扇。
-保持电源模块周围空气流通畅通，避免长时间使用在封闭的环境中。
-检查电源模块的温度传感器是否损坏，如有必要，更换传感器。
除了以上常见故障，还有一些其他问题可能导致DC-DC电源模块故障：-电源线连接不稳或接触不良，需要检查连接情况并确保连接稳定。
-输入电压波动或电源毛刺过大，需使用合适的电源滤波器。
-输入电压极性错误，需要检查输入极性并正确连接。
在维修或更换DC-DC电源模块时，应注意以下事项：-先断开输入电源，确保安全操作。
-根据电源模块的规格书和技术文档进行维修或更换。
总的来说，DC-DC电源模块的故障可能涉及多个方面，正常的维护保养和正确的使用方法可以有效避免故障发生。
若故障发生，根据具体问题进行排查和解决是最有效的方式。
DC-DC电源模块常见故障及解决方案
DC-DC电源模块常见故障及解决方案
电源模块作用都是为微控制器、集成电路、数字信号处理器、模拟电路及其他数字或模拟负载供电。
电源模块的虽然可靠性比较高，但在使用过程也可能出现故障，主要的故障原因分为两大类：参数异常和使用异常。
下文将分析较为常见的电源模块参数异常故障问题，提供相应的解决方案，其中的某些故障，您或许也遇到过。
一、输入电压过高
针对电源模输入参数异常——输入电压过高。
这中异常轻则导致系统无法正常工作，重则会烧毁电路。
那么输入电压过高通常是那些原因造成的呢?
输出端悬空或无负载;
输出端负载过轻，轻于10%的额定负载;
输入电压偏高或干扰电压。
针对这一类问题，可以通过调整输出端的负载或调整输入电压范围，具体如下所示：
l确保输出端不小于少10%的额定负载，若实际电路工作中会有空载现象，就在输出端并接一个额定功率10%的假负载;
l更换一个合理范围的输入电压，存在干扰电压时要考虑在输入端并上TVS管或稳压管。
二、输出电压过低
针对电源模输出参数异常——输出电压过低。
这可能会导致整体系统不能正常工作，如微控制器系统中，负载突然增大，会拉低微控制器供电电压，容易造成复位。
并且电源长时间工作在低输入电压情况下，电路的寿命也会出现极大的折损。
因此输出电压偏低的问题是不容忽视的，那么输出电压过低通。
