无线网络规划实例.学习资料

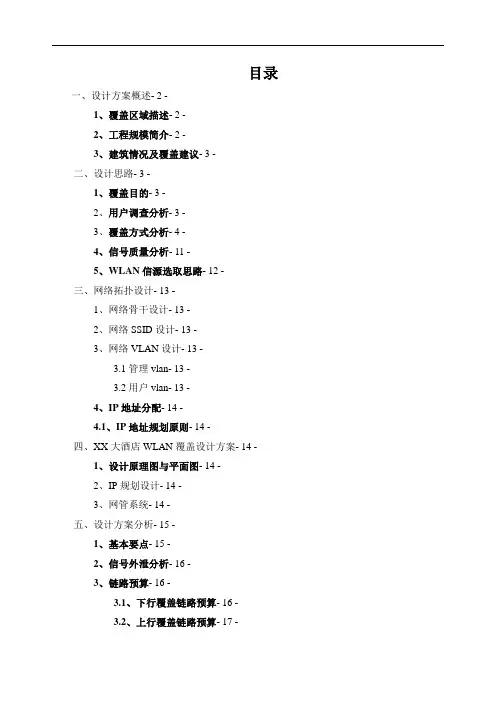

目录一、设计方案概述- 2 -1、覆盖区域描述- 2 -2、工程规模简介- 2 -3、建筑情况及覆盖建议- 3 -二、设计思路- 3 -1、覆盖目的- 3 -2、用户调查分析- 3 -3、覆盖方式分析- 4 -4、信号质量分析- 11 -5、WLAN信源选取思路- 12 -三、网络拓扑设计- 13 -1、网络骨干设计- 13 -2、网络SSID设计- 13 -3、网络VLAN设计- 13 -3.1管理vlan- 13 -3.2用户vlan- 13 -4、IP地址分配- 14 -4.1、IP地址规划原则- 14 -四、XX大酒店WLAN覆盖设计方案- 14 -1、设计原理图与平面图- 14 -2、IP规划设计- 14 -3、网管系统- 14 -五、设计方案分析- 15 -1、基本要点- 15 -2、信号外泄分析- 16 -3、链路预算- 16 -3.1、下行覆盖链路预算- 16 -3.2、上行覆盖链路预算- 17 -4、方案兼容性分析- 18 -5、电磁幅射防护- 18 -六、工程材料材料清单- 19 -一、设计方案概述1、覆盖区域描述XX大酒店位于XXX，酒店共拥有262间套风格迥异的各式客房，设有各类中西豪华餐厅5个，拥有9个VIP贵宾包厢，共600多个餐位，酒店拥有各种规格的会议室和接见厅共14个，最大的可容纳400人，酒店四、五层设有齐备的娱乐设施：歌舞厅、卡拉OK 包房、桑拿中心、美容中心、棋牌室、健身房、台球室、游泳馆等。

1楼：有总服务台、森林园大堂吧、怡心苑西餐厅和礼品店2楼：有商务中心，大会议厅4个（锦轩厅、锦怡厅、锦云厅、锦华厅）和天使酒吧3楼：有12个会议室（瑞香厅、百合厅、锦绣厅、丁香厅、锦苑厅、牡丹阁、水仙厅、金樱阁、山茶阁、海棠阁、紫荆阁、芙蓉阁）4楼：有健身中心、游泳池、棋牌室、桑拿、美容美发、茶语瓷坊等休闲区5楼：有锦丰厅和蓝月宫歌舞厅6～21楼：为客房，每层有18个房间，1个小会议厅22～23楼为行政楼层2、工程规模简介3、建筑情况及覆盖建议A市XX大酒店覆盖区域介绍二、设计思路1、覆盖目的1.为了解决A市XX大酒店高速数据业务的覆盖问题；2. 提升联通品牌价值，满足商务高端人士无线网络需求；3、作为中国联通无线试点，探索WLAN建网经验。

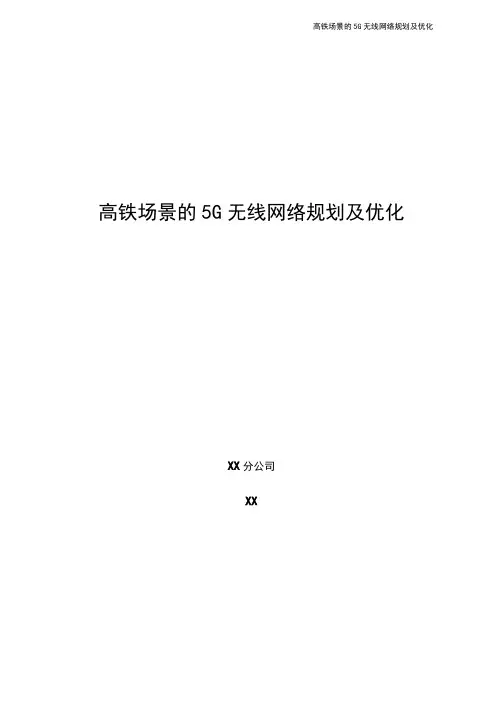

高铁场景的5G无线网络规划及优化XX分公司XXXX年XX月目录1、引言 (3)2、5G网络覆盖在高铁场景面临的挑战 (3)1.1、穿透损耗 (3)1.2、传播损耗 (5)2.2、多普勒效应带来的频偏 (10)2.3、用户集中多，容量需求大 (11)2.4、频繁切换重选影响感知 (11)3、5G网络规划 (11)3.1、NSA/SA 网络架构 (11)3.2、连续覆盖规划 (12)3.3、Massive MIMO 选择 (12)3.4、高铁覆盖站点规划 (15)3.5、高铁主要场景的规划 (16)4、高铁场景5G网络优化 (17)4.1、覆盖的优化 (17)4.2、多普勒频偏补偿 (18)4.3、切换参数优化 (18)4.4、PRACH参数优化 (19)5、总结 (20)高铁场景5G网络的规划及优化【摘要】为了做好高铁场景5G网络的规划及优化，介绍了 5G在高铁场景面临的挑战，研究了高铁场景的网络架构、天线选择、站点选择等方面的网络规划，分析并给出覆盖、切换、随机接入方面的参数优化建议。

【关键词】高铁；5G；多普勒效应；大规模MIMO；网络规划1、引言随着5G网络建设的推动和应用场景的丰富，5G不仅需要满足人们对超高流量密度、超高连接数密度、超高移动性的需求，能够为用户提供高清视频、虚拟现实、增强现实、云桌面、在线游戏等极致业务体现，同时还要渗透到互联网的各个领域，与工业设施、医疗仪器、交通工具等进行深度的融合，实现“万物互联”的愿景，有效地满足工业、医疗、交通等垂直行业的信息化服务需要。

通过分析5GNR高铁覆盖面临的挑战，研究了高铁场景的网络架构、天线选择、站点选择等方面的网络规划，分析并给出覆盖、切换、随机接入方面的参数优化建议。

2、5G网络覆盖在高铁场景面临的挑战在移动通信的网络覆盖中，高铁场景一直是一个很复杂的场景。

高铁列车的封闭性很好、列车速度很快、用户集中、高铁沿线网络覆盖场景的多样化等特征使得5G网络覆盖在高铁场景中存在一些挑战。

《无线网络的规划与优化[全文5篇]》第一篇：无线网络的规划与优化无线网络的规划与优化（杭州移动胡永庆）一、规划1.1宏站系统规划设计。

规划目标定义及需求分析，传播模型校正，预规划（链路预算，容量估算），站址初选和勘查，详细规划（系统的站点布局，无线系统参数配置），多载频组网，时隙规划.，码资源规划，覆盖规划，小区规划（小区所属bsc或者rnc边界规划，小区所属lac边界规划，小区所属交换机边界规划），网络层次规划，配套要求（对天馈部分的要求，对基站传输的要求，对基站电源的要求）。

1.2分布系统设计除以上规划设计外增加了。

室内覆盖规划和设计流程，室内传播模型，室内分布系统方案，共分布系统干扰分析，共网工程改造。

1.3室内分布系统规划要求。

网络指标，边缘场强规划，功率配置规划，天线覆盖半径规划，无线传播模型，室内链路预算，频率规划，小区规划，电磁辐射的要求，信源选取要求。

1.4室内分布系统建设方案。

室内分布系统改造要求，无源室内分布系统改造方案，有源室内分布系统改造方案，新建独立主路由解决方案，新建独立室内分布系统，bbu+rru室内分布解决方案。

二、优化2.1优化指导思想与原则。

最佳的系统覆盖，合理的切换带的控制，系统干扰最小，均匀合理的基站负荷。

2.2网络优化分为。

工程优化，运维优化，加站优化，拆站优化。

2.3无线网络专题优化。

覆盖专题优化（隧道覆盖优化，大型场馆的网络优化，高速场景下的网络优化，），干扰与消除专题优化，协同优化（提高切换成功率）专题优化，无线资源管理算法和参数专题优化，室内覆盖规划优化策略，室内覆盖优化问题。

三、无线网络规划与优化应该注意的问题3.1规划必须以频率覆盖为大局规划有大有小，大到系统规划，小到小区规划，但都必须要以大局为重，这个大局应该是频率覆盖。

频率覆盖是指一个地区或者一个城市的每个地方都应该要有连续的无干扰的频率覆盖。

无干扰不是说一点儿都没干扰而是这个干扰至少不影响手机正常接续和通话。

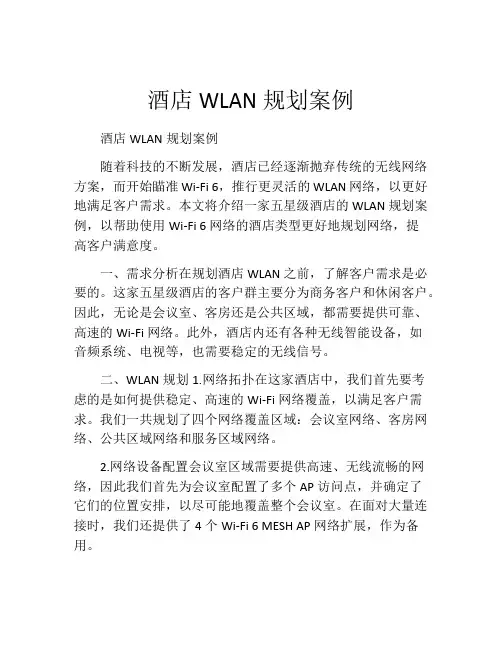

酒店WLAN规划案例酒店WLAN规划案例随着科技的不断发展，酒店已经逐渐抛弃传统的无线网络方案，而开始瞄准Wi-Fi 6，推行更灵活的WLAN网络，以更好地满足客户需求。

本文将介绍一家五星级酒店的WLAN规划案例，以帮助使用Wi-Fi 6网络的酒店类型更好地规划网络，提高客户满意度。

一、需求分析在规划酒店WLAN之前，了解客户需求是必要的。

这家五星级酒店的客户群主要分为商务客户和休闲客户。

因此，无论是会议室、客房还是公共区域，都需要提供可靠、高速的Wi-Fi网络。

此外，酒店内还有各种无线智能设备，如音频系统、电视等，也需要稳定的无线信号。

二、WLAN规划1.网络拓扑在这家酒店中，我们首先要考虑的是如何提供稳定、高速的Wi-Fi网络覆盖，以满足客户需求。

我们一共规划了四个网络覆盖区域：会议室网络、客房网络、公共区域网络和服务区域网络。

2.网络设备配置会议室区域需要提供高速、无线流畅的网络，因此我们首先为会议室配置了多个AP访问点，并确定了它们的位置安排，以尽可能地覆盖整个会议室。

在面对大量连接时，我们还提供了4个Wi-Fi 6 MESH AP网络扩展，作为备用。

针对客房区域，我们为每个客房配备一个AP，以满足客户在房间内的网络需求。

为实现稳定的网络覆盖，我们放置了多个AP，保证覆盖全面，防止信号死角。

公共区域的网络覆盖相对较大，我们放置了多个AP，并规划了它们的位置，以达到无死角的网络覆盖。

同时，旅馆前台和服务区域网络覆盖需要更偏重于稳定性，我们为其配置了有线光纤网络，配合Wi-Fi 6 MESH AP网络扩展，以满足客户需求。

3.网络安全酒店所有网络连接均使用WPA2-PSK加密方式，不仅保护客户个人隐私，同时通过对客户的网络流量进行统计和分析，增强网络流量控制和安全性防范。

4.管理与监控我们使用最新的网络管理、监控软件，对网络状态、设备运行状况等进行全面监控。

我们的IT技术团队随时可以响应客户的需求，保证网络稳定性和快速响应。

案例二：组建家庭无线局域网无线局域网（WLAN）其组网方式如图1所示。

图 1 WLAN组网方式调制解调器和宽带路由器的设置及连接方式与组建有线局域网中一样，在这里重点介绍DWL-2000AP+A无线接入点的设置。

DWL-2000AP+A的结构如图2所示。

图 2 DWL-2000AP+A的结构图第1步：硬件设备的安装无线信号能够穿过的墙壁、天花板或其他物体的数量、厚度和位置可能会影响限制操作的范围。

典型的操作范围会依据用户家中或办公室的建材类型和背景环境而发生改变。

使无线范围最大化的关键是遵循以下原则：尽量减少DWL-2000AP+A和其他网络设备之间墙壁和天花板的数量，每面墙或天花板能将DWL-2000AP+A的辐射范围减少1-30米。

请注意网络设备之间的直线距离。

一面0.5米厚度的墙在转角为45度时有1米厚，而在2米厚度时超过14米厚。

正确安放设备使信号直线穿过墙壁或天花板，而不要呈角度穿过，以产生更好的信号接收效果。

建筑材料能阻碍无线信号，实心金属门对信号产生负面影响。

尽量放置安装无线设备和无线网卡，使信号直接穿透于墙或开放的门厅。

远离产生射频噪音的电子设备，至少保持1-2米的距离。

首先断掉所有设备电源，用一根交叉双绞线连接调制解调器和宽带路由器，然后用一根直通双绞线连接宽带路由器和DWL-2000AP+A无线接入点，再连接所有的电源。

在计算机1和计算机2中插入一块CardBus无线网卡，并分别装上驱动程序。

设置宽带路由器、DWL-2000AP+A和无线网卡，其中宽带路由器的设置方法与有线局域网中路由器的设置方法相同，下面重点介绍DWL-2000AP+A的设置和无线网卡的设置。

第2步：DWL-2000AP+A的设置DWL-2000AP +A设置的操作步骤如下：1．登录DWL-2000AP+A（1）确认本机IP地址和DWL-2000AP+A的IP地址192.168.0.50在同一网段内，在IE浏览器的URL里输入http://192.168.0.50，将会显示一个认证框，如图3所示。

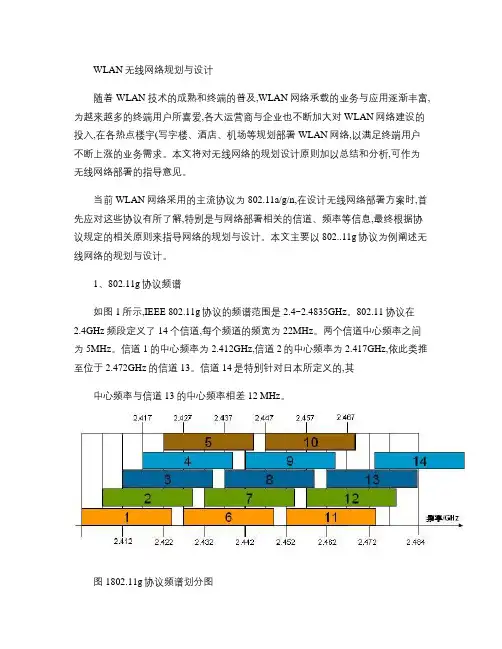

WLAN无线网络规划与设计随着WLAN技术的成熟和终端的普及,WLAN网络承载的业务与应用逐渐丰富,为越来越多的终端用户所喜爱,各大运营商与企业也不断加大对WLAN网络建设的投入,在各热点楼宇(写字楼、酒店、机场等规划部署WLAN网络,以满足终端用户不断上涨的业务需求。

本文将对无线网络的规划设计原则加以总结和分析,可作为无线网络部署的指导意见。

当前WLAN网络采用的主流协议为802.11a/g/n,在设计无线网络部署方案时,首先应对这些协议有所了解,特别是与网络部署相关的信道、频率等信息,最终根据协议规定的相关原则来指导网络的规划与设计。

本文主要以802..11g协议为例阐述无线网络的规划与设计。

1、802.11g协议频谱如图1所示,IEEE 802.11g协议的频谱范围是2.4~2.4835GHz。

802.11协议在2.4GHz频段定义了14个信道,每个频道的频宽为22MHz。

两个信道中心频率之间为5MHz。

信道1的中心频率为2.412GHz,信道2的中心频率为2.417GHz,依此类推至位于2.472GHz的信道13。

信道14是特别针对日本所定义的,其中心频率与信道13的中心频率相差12 MHz。

图1802.11g协议频谱划分图从图1可以看到,信道1在频谱上和信道2、3、4、5都有交叠的地方,这就意味着:如果有两个无线设备同时工作,且它们工作的信道分别为1和3,则它们发送出来的信号会互相干扰。

为了最大程度的利用频段资源,可使用1、6、11;2、7、12;3、8,13;4、9、14这四组互相不干扰的信道来进行无线覆盖。

下面的表1列出了802.11g在各国家授权使用的频段。

在北美地区(美国、加拿大开放1-11信道,在欧洲开放1-13信道。

中国与欧洲一样,同样开放1-13信道。

表1802.11g协议的授权使用频段由于只有部分国家开放了12~14信道频段,所以一般情况下,使用1、6、11这一组互相不干扰的信道来进行无线覆盖。

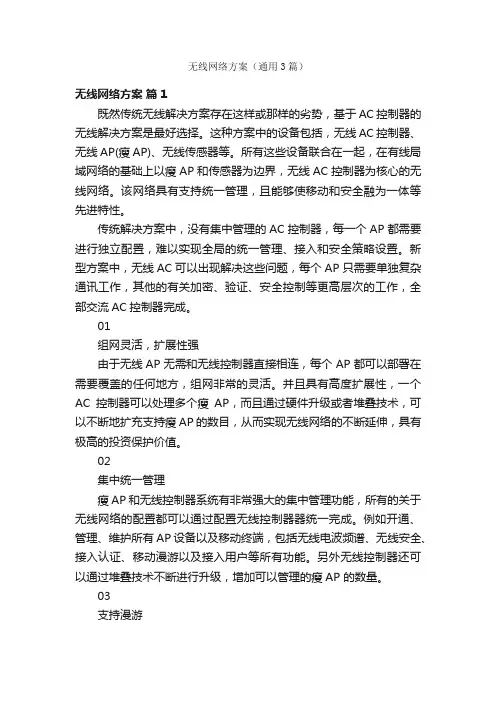

无线网络方案（通用3篇）无线网络方案篇1既然传统无线解决方案存在这样或那样的劣势，基于AC控制器的无线解决方案是最好选择。

这种方案中的设备包括，无线AC控制器、无线AP(瘦 AP)、无线传感器等。

所有这些设备联合在一起，在有线局域网络的基础上以瘦AP和传感器为边界，无线AC控制器为核心的无线网络。

该网络具有支持统一管理，且能够使移动和安全融为一体等先进特性。

传统解决方案中，没有集中管理的AC控制器，每一个AP都需要进行独立配置，难以实现全局的统一管理、接入和安全策略设置。

新型方案中，无线AC可以出现解决这些问题，每个AP只需要单独复杂通讯工作，其他的有关加密、验证、安全控制等更高层次的工作，全部交流AC控制器完成。

01组网灵活，扩展性强由于无线AP无需和无线控制器直接相连，每个AP都可以部署在需要覆盖的任何地方，组网非常的灵活。

并且具有高度扩展性，一个AC控制器可以处理多个瘦AP，而且通过硬件升级或者堆叠技术，可以不断地扩充支持瘦AP的数目，从而实现无线网络的不断延伸，具有极高的投资保护价值。

02集中统一管理瘦 AP和无线控制器系统有非常强大的集中管理功能，所有的关于无线网络的配置都可以通过配置无线控制器器统一完成。

例如开通、管理、维护所有AP设备以及移动终端，包括无线电波频谱、无线安全、接入认证、移动漫游以及接入用户等所有功能。

另外无线控制器还可以通过堆叠技术不断进行升级，增加可以管理的瘦AP 的数量。

03支持漫游上面提到，传统组网模式没法实现漫游，而无线控制器以瘦AP作为边界结合快速的射频管理系统，大大减少了无线客户端和AP的关连时间，可以实现如PDA(掌上电脑)，手持终端，笔记本电脑等无线适配器在无线网络里面进行快速的切换，进而实现快速漫游的功能，而无需要安装客户端软件。

04负载均衡瘦AP和无线控制器系统可在一个瘦AP的覆盖范围内把无线用户或终端分散连接到附近的瘦AP上。

在一个瘦AP的覆盖范围内，无线连接的带宽是共享，即无线终端数目越多，每个终端所能分享的带宽就越小。

学习无线网络策划方案4篇随着社会经济的发展,中小企业普遍有公司规模偏小和成长迅速两个特点。

下面，小编给大家介绍一下关于无线网络的解决方案范文4篇，欢迎大家阅读。

无线网络解决方案1随着社会经济的发展,中小企业普遍有公司规模偏小和成长迅速两个特点。

因此全国各地工业大楼和工业园区的建设发展迅速,中小企业构建IP视频监控解决方案时,一般投入资金较少,对投资回报率、实施周期以及方案实施效果十分看重;同时对构建系统能否适应企业高速发展，使其投资得到长期保障也非常关心。

从具体实施来看，首先中小企业需要性价比适中的产品，能够提供高品质的视频监控效果，与现有网络进行无缝连接。

实现低实施成本和高附加价值是中小企业选择无线视频监控解决方案的重要原则。

其次，中小企业需要对应用过程进行即时、迅速、智能化的集中管理。

另外，方案需要适应中小企业的长期发展需要，随着企业的不断发展进行灵活扩展，以避免重复投资或者维护扩展费用过高。

需求分析：1、业区及办公大楼无线监控难点在于楼层高、障碍物多，可通过无线网桥中继模式或超级WDS模式，将信号转发实现大楼无盲点实时监控，解决布线难，监控画面效果差,干扰大和视频图像卡顿等成本问题。

2、通过构建一套视频监控系统保障人身及财产安全，对公司进出口及重要区域实时监控，防止不法分子入侵并实施盗窃，抢劫等非法活动，保障公司员工的生命财产安全。

3、解决工厂无线网络覆盖，满足工厂职工来访客户的用网需求，提高员工生活水平和工作效率。

方案特点：全面的无线覆盖为方便员工随时随地访问公司资源，处理工作邮件，员工和访客要随时随地无线访问网络，工厂的不同办公区域都要覆盖无线网络。

在不同区域移动时，网络不掉线。

无线视频监控，通过无线的视频监控画面质量高，传输稳定延迟小，可带多台摄像头同时监控，统一配置，集中管理工业区员工人数较多们需要的无线设备也较多，因此要求能够统一管理、配置无线设备，无线网络的管理简单。

数据隔离，保障网络安全工业区的无线网络要求安全高，特别是办公区域，由于办公区域涉及到公司内部资料因此要求对接入网络的设备能够限制，同时要与员工生活区工厂车间区域网络进行隔离。

2020年无线网络策划方案范文4篇也就是动态分配IP地址功能正常，那么网关内网部分也是没问4篇，欢迎大家阅读。

无线网络解决方案1混合无线网络经常掉线故障现象802.11b网卡。

当使用WRT54G进行54Mb/s连接时经常掉线。

故障分析从理论上说，IEEE 802.11g协议是向下兼容802.11b协议的，使用这两种协议的设备可以同时连接至使用IEEE 802.11g协议的协议的网卡，那麽整个网络的连接速度就会降至11Mb/s(IEEE 802.11b协议的传输速度)。

故障解决：在混用IEEE 802.11b和IEEE 802.11g无线设备时，一定要把无线AP设置成混合(MIXED)模式，使用这种模式，就可以同时兼容IEEE 802.11b和802.11g两种模式。

无线客户端接收不到信号故障现象构建无线局域网之后，发现客户端接收不到无线AP的信号。

无线网络没有信号故障分析导致出现该故障的原因可能有以下几个：无线网络的覆盖范围，在无线信号到达无线网卡时已经非常微弱了，使得无线客户端无法进行正常连接。

线客户端根本无法进行连接。

当无线客户端距离无线AP较远时，我们经常使用定向天线技术来增强无线信号的传播，如果定向天线的角度存在问题，也会导致无线客户端无法正常连接。

如果无线客户端没有正确设置网络IP地址，就无法与无线AP进行通信。

出于安全考虑，无线AP或者无线路由器会过滤一些MAC地址，如果网卡的MAC地址被过滤掉了，那麽也无法进行正常的网络连接。

故障解决可以採用以下方法进行解决：在无线客户端安装天线以增强接收能力。

如果有很多客户端都无法连接到无线AP，则在无线AP处安装全向天线以增强发送能力。

若无线客户端使用了天线，则试著调整一下天线的方向，使其面向无线AP或者无线路由器的方向。

为无线客户端设置正确的IP地址。

查看无线AP或者无线路由器的安全设置，将无线客户端的MAC地址设置为可信任的MAC地址。

无线客户端能够正常接收信号但无法接入无线网络故障现象无线网络有信号连接不上故障分析无线网络有信号为什么连接不上?导致该故障的原因可能有：无线AP或者无线路由器的IP地址已经分配完毕。
