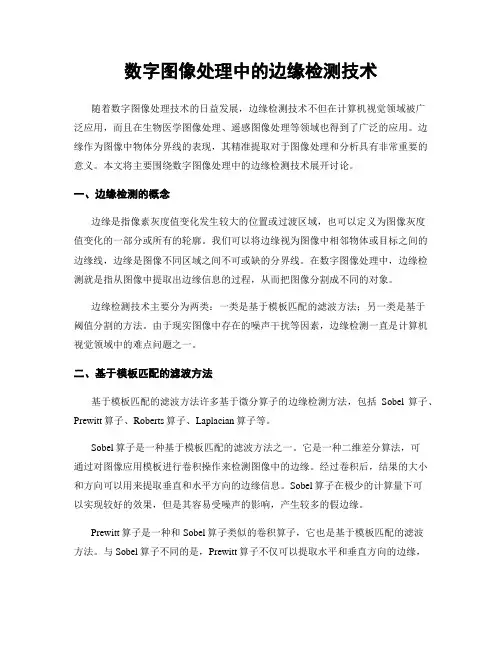

边缘检测简介

数字图像处理中的边缘检测技术随着数字图像处理技术的日益发展，边缘检测技术不但在计算机视觉领域被广泛应用，而且在生物医学图像处理、遥感图像处理等领域也得到了广泛的应用。

边缘作为图像中物体分界线的表现，其精准提取对于图像处理和分析具有非常重要的意义。

本文将主要围绕数字图像处理中的边缘检测技术展开讨论。

一、边缘检测的概念边缘是指像素灰度值变化发生较大的位置或过渡区域，也可以定义为图像灰度值变化的一部分或所有的轮廓。

我们可以将边缘视为图像中相邻物体或目标之间的边缘线，边缘是图像不同区域之间不可或缺的分界线。

在数字图像处理中，边缘检测就是指从图像中提取出边缘信息的过程，从而把图像分割成不同的对象。

边缘检测技术主要分为两类：一类是基于模板匹配的滤波方法；另一类是基于阈值分割的方法。

由于现实图像中存在的噪声干扰等因素，边缘检测一直是计算机视觉领域中的难点问题之一。

二、基于模板匹配的滤波方法基于模板匹配的滤波方法许多基于微分算子的边缘检测方法，包括Sobel算子、Prewitt算子、Roberts算子、Laplacian算子等。

Sobel算子是一种基于模板匹配的滤波方法之一。

它是一种二维差分算法，可通过对图像应用模板进行卷积操作来检测图像中的边缘。

经过卷积后，结果的大小和方向可以用来提取垂直和水平方向的边缘信息。

Sobel算子在极少的计算量下可以实现较好的效果，但是其容易受噪声的影响，产生较多的假边缘。

Prewitt算子是一种和Sobel算子类似的卷积算子，它也是基于模板匹配的滤波方法。

与Sobel算子不同的是，Prewitt算子不仅可以提取水平和垂直方向的边缘，还可以提取45度和135度的斜向边缘。

但是，Prewitt算子同样也存在一定的缺陷，会对边缘方向检测不够敏感。

三、基于阈值分割的方法基于阈值分割的方法主要包括基于全局阈值和基于局部阈值的分割方法。

基于全局阈值的方法是一种最基本的分割方法，主要利用图像中的灰度值和满足预定义条件的像素点之间的关系来将图像分割成不同的物体。

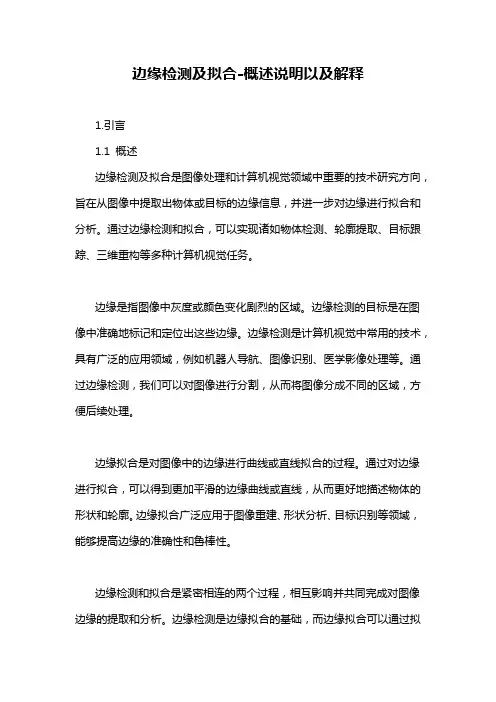

边缘检测及拟合-概述说明以及解释1.引言1.1 概述边缘检测及拟合是图像处理和计算机视觉领域中重要的技术研究方向，旨在从图像中提取出物体或目标的边缘信息，并进一步对边缘进行拟合和分析。

通过边缘检测和拟合，可以实现诸如物体检测、轮廓提取、目标跟踪、三维重构等多种计算机视觉任务。

边缘是指图像中灰度或颜色变化剧烈的区域。

边缘检测的目标是在图像中准确地标记和定位出这些边缘。

边缘检测是计算机视觉中常用的技术，具有广泛的应用领域，例如机器人导航、图像识别、医学影像处理等。

通过边缘检测，我们可以对图像进行分割，从而将图像分成不同的区域，方便后续处理。

边缘拟合是对图像中的边缘进行曲线或直线拟合的过程。

通过对边缘进行拟合，可以得到更加平滑的边缘曲线或直线，从而更好地描述物体的形状和轮廓。

边缘拟合广泛应用于图像重建、形状分析、目标识别等领域，能够提高边缘的准确性和鲁棒性。

边缘检测和拟合是紧密相连的两个过程，相互影响并共同完成对图像边缘的提取和分析。

边缘检测是边缘拟合的基础，而边缘拟合可以通过拟合来修正和优化边缘检测的结果。

在实际应用中，边缘检测和拟合经常需要同时进行，相互补充来提高整体的效果和精度。

本文将对边缘检测和拟合的概念进行介绍，并总结常用的方法和应用领域。

同时还会重点探讨边缘检测与拟合的关系，包括相互影响、综合应用以及未来的研究方向。

通过深入研究边缘检测及拟合的原理和方法，我们可以更好地理解图像的结构和特征，为计算机视觉和图像处理领域的相关应用提供有力支持。

文章结构部分的内容可以如下所示：1.2 文章结构本文分为引言、正文和结论三部分。

- 引言部分介绍了边缘检测及拟合的相关概念和研究意义，并对文章的结构进行了概述。

- 正文部分包括了边缘检测和边缘拟合两个主要部分。

- 边缘检测部分主要介绍了边缘检测的概念、常用方法和应用领域。

- 边缘拟合部分主要介绍了边缘拟合的概念、拟合方法和实际应用。

- 边缘检测与拟合的关系部分探讨了二者之间的相互影响，以及如何综合应用边缘检测和拟合方法，并给出了拓展研究方向的建议。

边缘检测的原理边缘检测是图像处理中的一项重要技术，它可以用于图像分割、物体识别等领域。

本文将从边缘的定义、边缘检测方法、常见算法优缺点等方面详细介绍边缘检测的原理。

一、边缘的定义在图像中，边缘通常被定义为两个不同区域之间的分界线。

这些区域可以是具有不同颜色、纹理或亮度等特征的区域。

在数字图像中，边缘通常表示为像素值突然变化的位置。

二、边缘检测方法目前，常见的边缘检测方法主要包括基于梯度算子、基于模板匹配和基于机器学习等方法。

1. 基于梯度算子基于梯度算子的边缘检测方法是最为常用和经典的方法之一。

该方法通过计算图像灰度值变化率来确定图像中物体与背景之间的分界线。

其中，Sobel算子和Canny算子是最为常用的两种梯度算子。

Sobel算子是一种3x3或5x5大小的卷积核，它可以计算出每个像素点周围8个邻居像素的梯度值，并将这些梯度值进行加权平均。

Sobel 算子通常被用于检测图像中边缘的方向和强度。

Canny算子是一种基于高斯滤波器和非极大值抑制的边缘检测方法。

该算法首先使用高斯滤波器对图像进行平滑处理，然后计算每个像素点的梯度值和方向。

接着，通过非极大值抑制来消除非边缘像素，并使用双阈值法来确定弱边缘和强边缘。

2. 基于模板匹配基于模板匹配的边缘检测方法是一种基于特定形状模板的技术。

该方法通过在图像上移动一个预定义的模板，来寻找与模板匹配的区域。

当模板与图像中某个区域完全匹配时，就可以确定该区域为边缘。

3. 基于机器学习基于机器学习的边缘检测方法是一种新兴技术，它通过训练分类器来自动识别图像中的边缘。

该方法通常需要大量标记数据来训练分类器，并且需要考虑特征选择、分类器设计等问题。

三、常见算法优缺点1. Sobel算子优点：计算简单，速度快，适用于实时处理。

缺点：对噪声敏感，容易产生虚假边缘。

2. Canny算子优点：能够检测到细节和弱边缘，能够消除噪声和虚假边缘。

缺点：计算复杂，速度慢，需要调整参数以获得最佳效果。

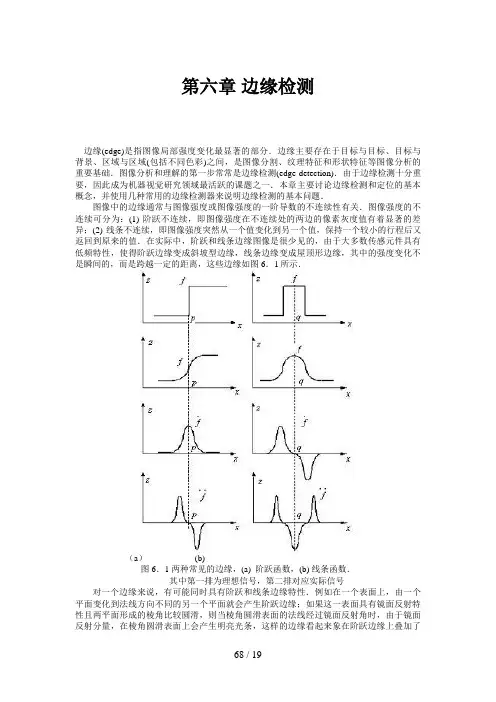

第六章边缘检测边缘(edge)是指图像局部强度变化最显著的部分．边缘主要存在于目标与目标、目标与背景、区域与区域(包括不同色彩)之间，是图像分割、纹理特征和形状特征等图像分析的重要基础．图像分析和理解的第一步常常是边缘检测(edge detection)．由于边缘检测十分重要，因此成为机器视觉研究领域最活跃的课题之一．本章主要讨论边缘检测和定位的基本概念，并使用几种常用的边缘检测器来说明边缘检测的基本问题．图像中的边缘通常与图像强度或图像强度的一阶导数的不连续性有关．图像强度的不连续可分为：(1) 阶跃不连续，即图像强度在不连续处的两边的像素灰度值有着显著的差异；(2) 线条不连续，即图像强度突然从一个值变化到另一个值，保持一个较小的行程后又返回到原来的值．在实际中，阶跃和线条边缘图像是很少见的，由于大多数传感元件具有低频特性，使得阶跃边缘变成斜坡型边缘，线条边缘变成屋顶形边缘，其中的强度变化不是瞬间的，而是跨越一定的距离，这些边缘如图6．1所示．（a） (b)图6．1 两种常见的边缘，(a) 阶跃函数，(b) 线条函数．其中第一排为理想信号，第二排对应实际信号对一个边缘来说，有可能同时具有阶跃和线条边缘特性．例如在一个表面上，由一个平面变化到法线方向不同的另一个平面就会产生阶跃边缘；如果这一表面具有镜面反射特性且两平面形成的棱角比较圆滑，则当棱角圆滑表面的法线经过镜面反射角时，由于镜面反射分量，在棱角圆滑表面上会产生明亮光条，这样的边缘看起来象在阶跃边缘上叠加了一个线条边缘．由于边缘可能与场景中物体的重要特征对应，所以它是很重要的图像特征。

比如，一个物体的轮廓通常产生阶跃边缘，因为物体的图像强度不同于背景的图像强度．在讨论边缘算子之前，首先给出一些术语的定义：边缘点：图像中具有坐标],[j i 且处在强度显著变化的位置上的点．边缘段：对应于边缘点坐标],[j i 及其方位θ，边缘的方位可能是梯度角．边缘检测器：从图像中抽取边缘(边缘点和边缘段)集合的算法．轮廓：边缘列表，或是一条表示边缘列表的拟合曲线．边缘连接：从无序边缘表形成有序边缘表的过程．习惯上边缘的表示采用顺时针方向来排序．边缘跟踪：一个用来确定轮廊的图像（指滤波后的图像）搜索过程．边缘点的坐标可以是边缘位置像素点的行、列整数标号，也可以在子像素分辨率水平上表示．边缘坐标可以在原始图像坐标系上表示，但大多数情况下是在边缘检测滤波器的输出图像的坐标系上表示，因为滤波过程可能导致图像坐标平移或缩放．边缘段可以用像素点尺寸大小的小线段定义，或用具有方位属性的一个点定义．请注意，在实际中，边缘点和边缘段都被称为边缘．由边缘检测器生成的边缘集可以分成两个子集：真边缘集和假边缘集．真边缘集对应场景中的边缘，假边缘集不是场景中的边缘．还有一个边缘子集，即场景中漏检的边缘集．假边缘集称之为假阳性（false Positive ），而漏掉的边缘集则称之为假阴性（false Negative ）．边缘连接和边缘跟踪之间的区别在于：边缘连接是把边缘检测器产生的无序边缘集作为输入，输出一个有序边缘集；边缘跟踪则是将一幅图像作为输入，输出一个有序边缘集．另外，边缘检测使用局部信息来决定边缘，而边缘跟踪使用整个图像信息来决定一个像素点是不是边缘．6.1 梯度边缘检测是检测图像局部显著变化的最基本运算．在一维情况下，阶跃边缘同图像的一阶导数局部峰值有关．梯度是函数变化的一种度量，而一幅图像可以看作是图像强度连续函数的取样点阵列．因此，同一维情况类似，图像灰度值的显著变化可用梯度的离散逼近函数来检测．梯度是一阶导数的二维等效式，定义为向量 ⎥⎥⎦⎤⎢⎢⎣⎡=⎥⎦⎤⎢⎣⎡=y f x f y x G G y x G ∂∂∂∂),( (6．1)有两个重要的性质与梯度有关：(1) 向量),(y x G 的方向就是函数),(y x f 增大时的最大变化率方向；(2) 梯度的幅值由下式给出： 22|),(|y x G G y x G +=(6．2)在实际应用中，通常用绝对值来近似梯度幅值： y x G G y x G +=|),(| (6．3)或 ),max(|),(|y x G G y x G ≈ (6．4)由向量分析可知，梯度的方向定义为)/arctan(),(x y G G y x a = (6．5)其中α角是相对x 轴的角度．注意梯度的幅值实际上与边缘的方向无关，这样的算子称为各向同性算子(isotropic operators)．对于数字图像，方程6．1的导数可用差分来近似．最简单的梯度近似表达式为],1[],[],[]1,[j i f j i f G j i f j i f G y x +-=-+= (6．6)请注意j 对应于x 轴方向，而i 对应于负y 轴方向．这些计算可用下面的简单卷积模板来完成11-=x G 11-=y G (6．7) 在计算梯度时，计算空间同一位置x 和y 处的真实偏导数是至关重要的．然而采用上面公式计算的梯度近似值x G 和y G 并不位于同一位置，x G 实际上是内插点 [,/]i j +12处的梯度近似值，y G 是内插点],2/1[j i +处的梯度近似值．由于这个缘故，人们常常使用22⨯一阶差分模板（而不用21⨯或 12⨯模板）来求x 和y 的偏导数：1111--=x G 1111--=y G (6．8) 用上式计算x 和y 方向梯度的位置是相同的，这一点位于内插点]2/1,2/1[++j i 处，即在22⨯邻域的所有四个像素点之间．不过这种计算可能会导致一些混淆，所以，通常用33⨯邻域计算梯度值．这一方法将在下一节讨论．6．2 边缘检测算法边缘检测算法有如下四个步骤：滤波：边缘检测算法主要是基于图像强度的一阶和二阶导数，但导数的计算对噪声很敏感，因此必须使用滤波器来改善与噪声有关的边缘检测器的性能．需要指出，大多数滤波器在降低噪声的同时也导致了边缘强度的损失，因此，增强边缘和降低噪声之间需要折衷．增强：增强边缘的基础是确定图像各点邻域强度的变化值．增强算法可以将邻域（或局部）强度值有显著变化的点突显出来．边缘增强一般是通过计算梯度幅值来完成的．检测：在图像中有许多点的梯度幅值比较大，而这些点在特定的应用领域中并不都是边缘，所以应该用某种方法来确定哪些点是边缘点．最简单的边缘检测判据是梯度幅值阈值判据．定位：如果某一应用场合要求确定边缘位置，则边缘的位置可在子像素分辨率上来估计，边缘的方位也可以被估计出来．在边缘检测算法中，前三个步骤用得十分普遍。

halcon 边缘检测算子摘要：1.边缘检测的定义和意义2.常见的边缘检测算子3.Halcon 边缘检测算子的特点和应用4.Halcon 边缘检测算子的优缺点5.结论正文：边缘检测是计算机视觉和图像处理领域的重要技术之一，其目的是从图像中提取出物体边缘的信息。

边缘检测的定义是：使用数学方法提取图像像元中具有亮度值（灰度）空间方向梯度大的边、线特征的过程。

边缘，是指周围像素灰度有阶跃变化或屋顶等变化的那些像素的集合。

图像的边缘对应着图像灰度的不连续性。

显然图像的边缘很少是从一个灰度跳到另一个灰度的理想状况。

真实图像的边缘通常都具有有限的宽度呈现出陡峭的斜坡状。

边缘的锐利程度由图像灰度的梯度决定。

梯度是指灰度变化的最快的方向和数量。

常见的边缘点有三种，分别是阶梯形边缘、脉冲形边缘和屋顶形边缘。

在边缘检测中，有许多常见的边缘检测算子，如Sobel 算子、Prewitt 算子、Roberts 算子和Canny 算子等。

这些算子都有各自的特点和适用场景。

Sobel 算子主要用来检测边缘，其技术上是以离散型的差分算子，用来运算图像亮度函数的梯度的近似值。

Prewitt 算子和Roberts 算子也是常用的边缘检测算子，它们通过计算图像的梯度来检测边缘。

Canny 算子则是一种多步骤的边缘检测算法，能够检测出更加精确的边缘。

Halcon 边缘检测算子是Halcon 图像处理库中的一种边缘检测算子。

Halcon 边缘检测算子的特点是能够自适应地调整边缘检测的参数，如边缘检测的阈值、边缘检测的类型等。

这使得Halcon 边缘检测算子能够更好地适应不同的图像和应用场景。

Halcon 边缘检测算子的应用主要包括机器视觉、工业自动化、医学影像处理等领域。

Halcon 边缘检测算子的优缺点如下。

优点：首先，Halcon 边缘检测算子具有较高的检测精度和鲁棒性，能够检测出图像中的细小边缘和噪声干扰；其次，Halcon 边缘检测算子具有自适应的参数调整能力，能够适应不同图像和应用场景；最后，Halcon 边缘检测算子的计算效率较高，能够在较短的时间内完成边缘检测任务。

边缘检测的原理边缘检测是数字图像处理中的常见任务，它能够识别并提取出图像中物体的边缘信息。

在计算机视觉和模式识别领域，边缘特征对于物体识别、分割以及图像理解非常重要。

本文将介绍边缘检测的原理及其常用的方法。

一、边缘的定义边缘是图像中亮度变化剧烈处的集合。

在图像中，边缘通常表示物体之间的分界线或物体自身的边界轮廓。

边缘通常由亮度或颜色的不连续性引起，可以用于图像分析、特征提取和图像增强等应用中。

二、边缘检测的原理边缘检测的目标是找到图像中的所有边缘，并将其提取出来。

边缘检测的原理基于图像亮度的一阶或二阶变化来进行。

常用的边缘检测原理包括：1. 一阶导数方法一阶导数方法利用图像亮度的一阶导数来检测边缘。

最常见的方法是使用Sobel算子、Prewitt算子或Roberts算子计算图像的梯度，然后通过设置合适的阈值将梯度较大的像素点判定为边缘。

2. 二阶导数方法二阶导数方法通过对图像亮度进行二阶导数运算来检测边缘。

其中，Laplacian算子是最常用的二阶导数算子，它可以通过计算图像的二阶梯度来获取边缘信息。

类似于一阶导数方法，二阶导数方法也需要设定适当的阈值来提取边缘。

3. Canny算子Canny算子是一种广泛使用的边缘检测算法，它综合了一阶和二阶导数方法的优点。

Canny算子首先使用高斯滤波平滑图像，然后计算图像的梯度和梯度方向，并根据梯度方向进行非极大值抑制。

最后，通过双阈值算法检测出真正的边缘。

三、边缘检测的应用边缘检测在计算机视觉和图像处理中具有广泛的应用。

以下是一些常见的应用：1. 物体检测与分割边缘检测可以帮助识别图像中的物体并进行分割。

通过提取物体的边缘，可以实现对图像内容的理解和分析。

2. 图像增强边缘检测可以用于图像增强，通过突出图像中的边缘信息，使图像更加清晰和饱满。

3. 特征提取边缘是图像中最重要的特征之一，可以用于物体识别、图像匹配和目标跟踪等应用中。

通过提取边缘特征，可以实现对图像的自动识别和分析。

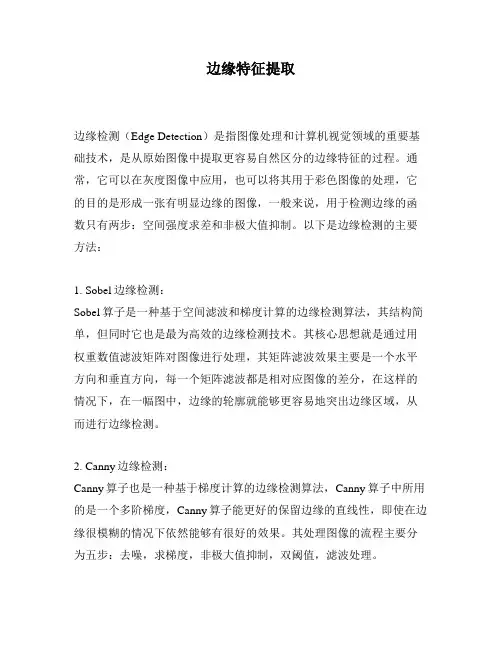

边缘特征提取边缘检测（Edge Detection）是指图像处理和计算机视觉领域的重要基础技术，是从原始图像中提取更容易自然区分的边缘特征的过程。

通常，它可以在灰度图像中应用，也可以将其用于彩色图像的处理，它的目的是形成一张有明显边缘的图像，一般来说，用于检测边缘的函数只有两步：空间强度求差和非极大值抑制。

以下是边缘检测的主要方法：1. Sobel边缘检测：Sobel算子是一种基于空间滤波和梯度计算的边缘检测算法，其结构简单，但同时它也是最为高效的边缘检测技术。

其核心思想就是通过用权重数值滤波矩阵对图像进行处理，其矩阵滤波效果主要是一个水平方向和垂直方向，每一个矩阵滤波都是相对应图像的差分，在这样的情况下，在一幅图中，边缘的轮廓就能够更容易地突出边缘区域，从而进行边缘检测。

2. Canny边缘检测：Canny算子也是一种基于梯度计算的边缘检测算法，Canny算子中所用的是一个多阶梯度，Canny算子能更好的保留边缘的直线性，即使在边缘很模糊的情况下依然能够有很好的效果。

其处理图像的流程主要分为五步：去噪，求梯度，非极大值抑制，双阈值，滤波处理。

3. 综合滤波边缘检测：综合滤波是将多个滤波器联合起来，运用空间频率分别和方向滤波器，以及锐化和平滑，消除搞错等能够得到更加清晰的边缘，并且基本不会出现假脉冲。

此外，针对强度差异比较大时，综合滤波也能够很好的保留局部的边缘特征，避免掉了噪声的干扰。

4. LoG边缘检测：Laplacian of Gaussian（LoG）是由图像处理历史上著名的Gaussian平滑处理后的求Laplac的技术，它的目的在于得到更优秀的边缘检测效果。

LoG算子先会进行高斯变换，然后在原图上进行求Laplac求差操作，最后再进行非极大值抑制，其结果是一副有明显边缘的图像，尤其能更受更噪声较大的环境。

以上就是图像处理领域的边缘检测的几种主要的技术，它们中的每一种都有自己的应用场景，比如Sobel可以用于低频环境，Canny可以用于色彩边缘，综合滤波能用于强度差异比较大的图像，LoG则更适用于噪声比较严重的图像等等。

图像处理技术中的边缘检测方法介绍边缘检测是图像处理领域中的一个重要任务，它在许多应用中扮演着关键的角色。

边缘是图像中颜色、亮度或纹理等变化的地方，通过检测图像中的边缘，我们可以提取出物体的轮廓信息，进行目标检测、图像分割、计算图像的梯度等。

本文将介绍图像处理中常用的边缘检测方法，包括基于梯度的方法和基于模板的方法。

1. 基于梯度的边缘检测方法基于梯度的边缘检测方法是最常用且经典的边缘检测方法之一。

其基本思想是通过计算图像的梯度来识别图像中的边缘。

常用的基于梯度的边缘检测算法有Sobel算子、Prewitt算子和Canny算子。

- Sobel算子：Sobel算子使用一个3x3的卷积核计算图像的水平和垂直梯度，然后根据计算得到的梯度值来确定边缘的位置和方向。

- Prewitt算子：Prewitt算子与Sobel算子类似，也是使用一个3x3的卷积核计算图像的梯度。

不同之处在于Prewitt算子使用了不同的卷积核来计算水平和垂直方向上的梯度。

- Canny算子：Canny算子是一种效果较好且广泛应用的边缘检测算法。

它通过多阶段的处理过程来提取图像中的边缘，包括高斯滤波、计算梯度幅值和方向、非最大抑制和双阈值处理等步骤。

2. 基于模板的边缘检测方法基于模板的边缘检测方法是另一类常见的边缘检测方法，它通过匹配图像中的模板来寻找边缘。

常用的基于模板的边缘检测算法有Laplacian算子和Canny算子的模板匹配方法。

- Laplacian算子：Laplacian算子使用一个4或8邻域模板对图像进行卷积操作，然后通过计算卷积结果的二阶导数来检测边缘。

Laplacian算子可以提供更为精确的边缘信息，但同时也更容易受到噪声的干扰。

- Canny算子的模板匹配方法：在Canny算子中，我们可以通过将导数变换为模板匹配的方式来进行边缘检测。

这种方法可以减少噪声对边缘检测结果的干扰，同时保留边缘的细节信息。

综上所述，图像处理技术中的边缘检测方法主要包括基于梯度的方法和基于模板的方法。

边缘检测的原理
边缘检测是一种图像处理技术，它的原理是通过分析和识别图像中颜色、灰度或纹理的突变部分，提取出图像中物体轮廓的技术。

边缘检测的基本原理是基于图像的梯度变化。

在一幅图像中，物体的边缘往往表现为像素灰度值的变化。

利用这种像素灰度值的变化可以找到图像中的边缘。

常用的边缘检测算法包括Sobel算子、Prewitt算子和Canny算子。

Sobel算子是一种基于图像灰度梯度的边缘检测算法。

它将图像中每个像素的灰度值与其周围像素的灰度值进行卷积运算，得到图像的梯度值。

通过设置阈值来提取出图像中的边缘。

Prewitt算子是一种类似于Sobel算子的边缘检测算法。

它也是通过对图像中的每个像素进行卷积运算来计算梯度值，然后通过设定阈值来提取边缘。

Canny算子是一种比较高级的边缘检测算法，它结合了图像梯度和非极大值抑制技术。

对图像中每个像素进行梯度计算，并在梯度最大值处绘制边缘。

然后利用阈值来筛选出符合条件的边缘。

边缘检测在计算机视觉、图像处理等领域都有广泛的应用。

通
过边缘检测，可以提取图像中的特征信息，例如物体的轮廓、边界等，从而实现目标检测、图像分割、图像修复等任务。
