桥梁规划方案设计概述及桥梁设计荷载

桥梁设计方案1. 背景桥梁是连接两地的关键性建筑，是工业和社会发展的重要组成部分。

随着交通工具和荷载重量的不断增加，桥梁的设计和建造也变得越来越复杂。

因此，该文档旨在讨论桥梁设计的基本原则和方案。

2. 桥梁设计的基本原则桥梁设计需要考虑以下因素：2.1. 荷载荷载负荷是桥梁设计的重要组成部分。

设计师需要考虑预计荷载的大小，以及荷载的方向、位置和频率。

荷载包括车辆、行人、风等因素，不同类型的桥梁也有特定的荷载要求。

2.2. 材料设计师需要考虑桥梁的材料类型和特性，如混凝土、钢材等。

选择材料需要考虑材料的强度、重量、成本和施工难度。

不同材料类型有其优缺点，如混凝土桥梁耐久性更强，但高成本；而钢材桥梁轻便，但需要定期的维护。

2.3. 结构设计师需要考虑桥梁的整体结构和设计。

结构应该具有足够的强度和稳定性，以应对承受的荷载和环境因素。

设计师应该选择合适的桥梁类型，如拱桥、悬索桥、梁桥等。

桥梁的结构还应该考虑到桥梁的使用寿命和维修成本。

2.4. 地基桥梁需要依靠地基来提供支撑和稳定性。

设计师需要考虑地基的质量和特性，以及地基对桥梁整体结构的影响。

地基设计需要考虑地理位置、土质、水位等因素。

3. 桥梁设计方案3.1. 拱桥拱桥是桥梁设计中最常见的类型之一，具有优越的承载能力和抗震能力。

拱桥的结构简单，但建造时间较长，也很难适应复杂的地形和环境。

3.2. 悬索桥悬索桥是一种强度高、稳定性好的桥梁类型。

它依靠一系列的悬索支持桥面，能够承载更大的荷载和跨度。

悬索桥适用于跨越宽阔的水域、峡谷等复杂地形和环境。

3.3. 钢桁梁桥钢桁梁桥是一种轻型桥梁，结构简单且便于建造。

这种桥梁设计可以比较好地适应地形的变化，也具有一定的抗震性能。

但是，它对荷载的承载能力相对较低，需要定期维护。

3.4. 混凝土桥梁混凝土桥梁是一种常见的桥梁结构，其强度和耐久性都较高。

这种桥梁结构的建造需要精确的测量和模板制作，同时也需要一定的施工时间。

桥梁初步设计方案1. 引言桥梁是连接两个地理区域的重要结构，具有承载交通、人员和货物的功能。

在设计一座桥梁时，需要综合考虑多个因素，如地理环境、交通流量、设计标准等。

本文档将介绍一种桥梁初步设计方案，包括桥梁类型、材料选择、荷载计算等内容。

2. 桥梁类型选择在进行初步设计之前，需要确定桥梁的类型。

常见的桥梁类型包括悬索桥、斜拉桥、拱桥、梁桥等。

每种类型的桥梁都有其独特的特点和适用场景。

根据需要设计的桥梁所处的环境和要求，选择合适的桥梁类型是非常重要的。

在本次设计中，考虑到桥梁跨度较大且需要较高的刚度和稳定性，我们选择设计一座梁桥。

梁桥以梁体为主要承载结构，并通过墩柱将荷载引导到地基上，具有较高的刚度和稳定性，适用于大跨度的桥梁设计。

3. 材料选择梁桥的主要材料包括混凝土和钢材。

混凝土具有耐久性和抗压性好的特点，在梁体的承载能力方面表现良好；而钢材则具有高强度和韧性，适合用于构建梁体的支撑结构。

因此，我们选择使用混凝土作为梁体的主要材料，结合钢材作为支撑结构的材料。

为了保证混凝土梁体的质量，我们将按照国家标准GB/T 50081-2002《混凝土结构设计规范》和GB/T 50428-2007《桥梁施工质量验收规范》进行设计和施工。

4. 荷载计算桥梁设计中，荷载计算是一个关键的环节。

合理的荷载计算能够确保桥梁的承载能力满足设计要求。

常见的桥梁荷载包括静荷载、动荷载和温度荷载等。

4.1 静荷载静荷载是指桥梁在没有外部作用力的情况下所受到的荷载。

静荷载包括自重荷载和偶然荷载。

自重荷载是指桥梁结构自身的重量，包括桥面荷载、梁体荷载等。

偶然荷载是指桥梁在特定情况下承受的非永久性荷载，包括行人荷载、车辆荷载等。

4.2 动荷载动荷载是指桥梁受到的运动荷载，包括行驶在桥梁上的车辆的荷载。

根据设计要求和当地交通流量等因素，我们可以根据规范和经验进行动荷载的计算。

4.3 温度荷载温度荷载是由于温度变化引起的结构变形而导致的荷载。

桥梁设计中的荷载分析桥梁作为人类最古老的建筑之一，承担着将人、车辆、货物等交通工具跨越障碍物的重要任务。

在建设桥梁时，荷载分析是其中的关键环节之一，它能够确保桥梁的结构稳定性和安全性，使桥梁能够持久地承载各种荷载。

本文将探讨桥梁设计中的荷载分析的重要性以及其中的一些关键要素。

荷载分析是桥梁设计中至关重要的一环。

荷载是指施加在桥梁上的各种力量，包括重力、交通载荷、风压力、地震动力等。

这些荷载都会对桥梁结构产生影响，如果荷载估计不准确或者没有充分考虑到不同荷载的作用，桥梁可能会因为超负荷而发生结构崩溃或者损坏。

在荷载分析中，最常见和重要的荷载是重力荷载。

重力荷载是指由桥梁自身重量以及人、车辆等外部物体的重量所产生的力量。

重力荷载对于桥梁的设计和施工来说是一个关键因素，因为它直接影响着桥梁的承载能力和稳定性。

在分析重力荷载时，不仅要考虑桥梁本身的重量，还要考虑不同位置和不同部位的荷载分布情况，以及应力和变形的分布等因素。

除了重力荷载，交通载荷也是桥梁设计中需要考虑的重要因素之一。

交通载荷是指由车辆行驶在桥梁上产生的力量，包括静载荷、动载荷、碰撞载荷等。

不同类型的交通载荷对桥梁结构的影响程度不同，因此需要通过荷载分析来对其进行合理估计。

交通载荷的特点是变化性大，不同类型的车辆不仅重量不同，还会产生震动、冲击等力量，这些力量需要在设计过程中进行全面考虑，以保证桥梁的安全、稳定和耐久性。

此外，风压力和地震动力也是桥梁设计中需要考虑的重要荷载因素。

风压力是指风对桥梁产生的力量，特别是在高大或者宽大的桥梁结构上，风压力会对桥梁的稳定性产生较大的影响。

地震动力则是指地震产生的力量，在地震区修建桥梁时，地震动力的分析要求更为严格，需要在设计阶段对各种地震工况进行详细评估。

荷载分析在桥梁设计中具有重要的意义。

它可以帮助工程师了解桥梁在不同荷载下的应力、变形等物理性质，有助于优化设计和选择合适的构造方案。

同时，荷载分析也能够为工程师提供依据，评估桥梁的结构强度和承载能力是否满足安全要求，从而确保桥梁在使用过程中的安全性和稳定性。

桥梁设计中的荷载计算方法桥梁作为连接不同地区的重要交通工具，必须承受各种荷载，如车辆荷载、行人荷载、风荷载等。

因此，准确计算荷载对于确保桥梁的安全性和可靠性至关重要。

荷载是指作用在桥梁结构上的外力或物体的重量。

在桥梁设计中，通常将荷载分为静荷载和动荷载。

静荷载主要包括桥梁本身的重量、建筑材料的重量、桥面所承受的行人荷载以及道路的自重等。

这些荷载在设计中需要以合适的数值进行考虑，并按照某种规范要求加以估计。

动荷载则是指桥梁上行驶的车辆、火车等交通工具所带来的荷载。

由于车辆类型、车速、载荷等因素的不同，动荷载的计算相对较为复杂。

根据各国的规范和标准，桥梁设计中通常采用荷载模型法进行计算。

荷载模型法是通过建立桥梁的数学模型，将各种荷载转化为作用在桥梁结构上的力，从而进行力学计算和结构设计。

在荷载模型法中，常见的荷载计算方法有静力荷载分析法、静态荷载分析法和动力荷载分析法。

静力荷载分析法主要用于计算静荷载，即桥梁自身的重量和行人荷载。

这种方法通过建立结构的支座反力平衡方程，计算桥梁受力情况。

根据不同荷载的特点和分布形式，可以采用等效集中荷载法、等效弹簧支承法、等效连续梁法等进行计算。

静态荷载分析法则更加综合，可同时考虑静荷载和动荷载。

通过建立桥梁的静力模型，将各种荷载转化为作用在结构上的力，从而进行受力计算和设计。

这种方法的优点是准确计算荷载的作用和响应。

动力荷载分析法是用于计算动荷载的主要方法。

在桥梁设计中，车辆荷载是常见的动荷载之一。

该方法以车辆的特性和行驶速度为基础，通过建立车桥-桥梁结构系统的动力模型，计算车辆作用下的动荷载分布。

除了上述方法，荷载计算还需要考虑其他因素，如温度荷载、风荷载、地震荷载等。

这些荷载需要按照相关规范进行计算，并结合桥梁结构的特点和材料的强度进行评估。

荷载计算是桥梁设计中非常重要的一部分，影响着桥梁的结构设计和安全性。

为了保证桥梁的安全和可靠运行，设计者需要充分了解各种荷载的性质和作用方式，并根据规范和经验进行准确计算。

桥梁设计常见荷载问题及处理措施1. 引言1.1 概述桥梁设计中的荷载问题桥梁设计中的荷载问题是指在桥梁结构设计过程中所考虑的各种外部作用力。

这些荷载包括水平荷载、竖向荷载、车辆荷载、风荷载、地震荷载和温度荷载等。

荷载是桥梁结构承受和传递的力量，对桥梁结构的设计和安全性起着至关重要的作用。

在桥梁设计中，水平荷载和竖向荷载是最基本的荷载类型。

水平荷载是由桥梁承受的横向力，竖向荷载是由桥梁承受的垂直方向力。

这两种荷载需要通过相应的计算方法来确定，以确保桥梁结构的稳定性和承载能力。

车辆荷载是指桥梁上行驶车辆的重量和运动对桥梁结构产生的影响。

不同类型和重量的车辆会对桥梁结构产生不同的荷载，需要在设计过程中进行合理考虑和计算。

风荷载是指大风对桥梁结构产生的作用力。

风荷载会对桥梁结构的稳定性和安全性产生影响，设计师需要考虑风荷载对桥梁结构的影响，采取相应的措施进行处理。

地震荷载是指地震时地震波对桥梁结构产生的作用力。

地震荷载是桥梁设计中必须考虑的关键因素之一，设计师需要根据地震区域的地质条件和地震波特性进行相应的处理和计算。

桥梁设计中的荷载问题是设计师需要充分考虑和处理的重要内容，只有对各种荷载进行合理计算和处理，才能确保桥梁结构的安全性和稳定性。

在今后的桥梁设计中，需要对各种荷载考虑更加全面和细致，以确保桥梁结构的可靠性和耐久性。

2. 正文2.1 1. 水平荷载及竖向荷载的计算方法水平荷载是指桥梁在横向方向上受到的作用力，竖向荷载则是指桥梁在纵向方向上受到的作用力。

在桥梁设计中，准确计算水平荷载及竖向荷载是非常关键的，因为荷载大小的不准确会导致桥梁结构的不稳定性，甚至可能引发灾难性的后果。

水平荷载的计算方法通常包括对各种情况下的车辆荷载、行人及自行车荷载、雪荷载等进行评估，并考虑桥梁结构的几何形状、材料性质等因素进行综合计算。

竖向荷载的计算方法则包括考虑桥梁自重、行车荷载、行人荷载等因素，通过静力学和结构力学原理来确定桥梁结构中的各个部位所受的竖向荷载。

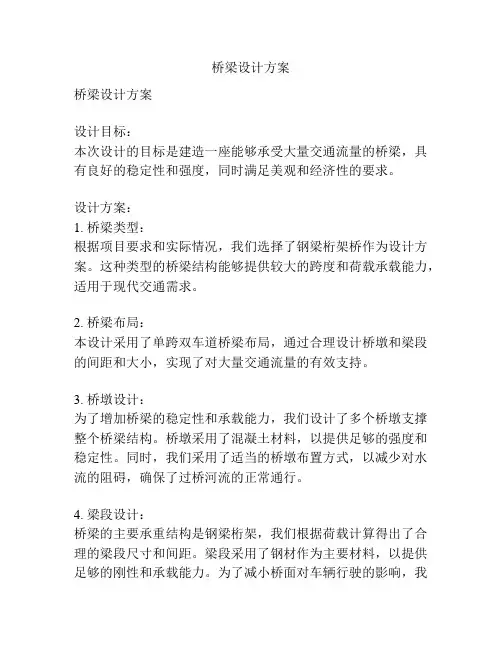

桥梁设计方案桥梁设计方案设计目标：本次设计的目标是建造一座能够承受大量交通流量的桥梁，具有良好的稳定性和强度，同时满足美观和经济性的要求。

设计方案：1. 桥梁类型：根据项目要求和实际情况，我们选择了钢梁桁架桥作为设计方案。

这种类型的桥梁结构能够提供较大的跨度和荷载承载能力，适用于现代交通需求。

2. 桥梁布局：本设计采用了单跨双车道桥梁布局，通过合理设计桥墩和梁段的间距和大小，实现了对大量交通流量的有效支持。

3. 桥墩设计：为了增加桥梁的稳定性和承载能力，我们设计了多个桥墩支撑整个桥梁结构。

桥墩采用了混凝土材料，以提供足够的强度和稳定性。

同时，我们采用了适当的桥墩布置方式，以减少对水流的阻碍，确保了过桥河流的正常通行。

4. 梁段设计：桥梁的主要承重结构是钢梁桁架，我们根据荷载计算得出了合理的梁段尺寸和间距。

梁段采用了钢材作为主要材料，以提供足够的刚性和承载能力。

为了减小桥面对车辆行驶的影响，我们在梁段上使用了噪音减震措施，提供舒适的行车环境。

5. 施工技术：为了提高施工效率和质量，我们采用了先进的建筑技术。

桥梁的主体结构将在工厂预制完成，以确保精确度和一致性。

同时，我们将采用现代化的施工设备和工艺，尽量减少工期和成本。

6. 美观要求：为了满足美观要求，我们将在桥面设置护栏，并使用合适的材料和颜色，以使桥梁与周围环境相协调。

同时，我们还将在夜间给桥梁照明，确保行车的安全性。

总结：通过采用钢梁桁架结构、合理的桥墩和梁段设计，先进的施工技术，以及满足美观要求的设计措施，本设计方案能够提供一座具有良好稳定性和强度的桥梁，适用于大量交通流量的通过。

这种方案不仅满足了工程实际需求，还具有经济性和美观性的优点。

桥梁工程设计中的荷载分析桥梁作为连接两个地方的交通通道，在现代社会中扮演着重要的角色。

然而，桥梁的设计却是一项复杂而精密的工作，其中之一就是荷载分析。

荷载分析是桥梁设计中至关重要的一环，它能够帮助工程师确定桥梁结构所能承受的最大负荷，确保桥梁的安全可靠。

荷载是指施加在桥梁上的各种力量，包括静力荷载和动力荷载。

静力荷载包括自重、活载和温度变化引起的热胀冷缩等；而动力荷载则包括风荷载、地震荷载和交通荷载等。

荷载的准确计算和分析对于桥梁设计至关重要。

首先，自重是桥梁固有的重量，是静力荷载中最基本的一种。

自重直接影响桥梁的强度和稳定性。

桥梁通常由桥面、梁、柱等多个部分组成，每个部分都有自己的重量。

荷载分析中，工程师需要详细计算每个部分的自重，并将其合并计算为整体的自重。

其次，活载是指桥梁在使用过程中承受的可变荷载，如车辆、行人、荷载运输等。

活载分析是桥梁设计中的重要环节，工程师需要根据实际情况和标准规范，确定各种活载的类型、大小和作用位置。

车流高峰期的交通荷载对于桥梁承载能力的分析尤为重要，因为它能够直接影响桥梁的结构安全性。

除了静力荷载和活载，桥梁的设计还需要考虑动力荷载。

风荷载是指风对桥梁产生的作用力，尤其在大跨度桥梁设计中具有重要意义。

风荷载的分析通常基于经验公式和风洞实验，工程师需要确定桥梁所在地的年平均风速，计算桥梁的抗风能力。

此外，地震荷载也是桥梁设计中不可忽视的一个因素。

地震是一种自然力量，能够产生剧烈的地面运动，对桥梁结构产生冲击作用。

工程师需要根据地震烈度、桥梁的地理位置和结构形式，进行地震荷载的分析和计算，确保桥梁在地震中的稳定性和安全性。

荷载分析是桥梁设计过程中的关键环节，它涉及到多学科的知识和专业工具的运用。

工程师需要掌握结构力学、材料力学、土木工程等多个学科的知识，运用计算机辅助设计软件进行荷载分析。

同时，工程师还需要借助实验室测试和观察等手段，对荷载的实际情况进行验证和修正。

桥梁的设计荷载及荷载组合（1）如图:一、桥梁的设计荷载选定荷载和进行荷载分析是比结构分析更为重要的问题。

因为它关系到桥梁结构在它的设计使用期限内的安全和桥梁建设费用的合理投资。

近年来，由于交通量的不断增加，大型超重车辆的不断出现，风载、地震荷载的重要性愈显突出等，导致实际与可能作用在桥梁结构上的荷载越来越复杂，这就为桥梁荷载的选定和分析造成了困难，常因初始设计荷载选定的滞后，而造成桥梁早期破坏或加固。

我国现行的公路桥涵设计通用规范（JTJ021-85）中，将作用在桥梁上的荷载分为三大类：1．永久荷载（恒载）在设计使用期内，其值不随时间变化，或其变化与平均值相比可以忽略不计的荷载。

它包括结构重力、预加应力、土的重力及侧压力、混凝土收缩及徐变影响力，基础变位影响力和水的浮力。

2．可变荷载（活载）在设计使用期内，其值随时间变化，且其变化与平均值相比不可忽略的荷载。

按其对桥涵结构的影响程度，又分为基本可变荷载和其他可变荷载。

基本可变荷载包括汽车荷载及其引起的冲击力，平板挂车（或履带车）荷载，人群荷载，离心力，以及所有车辆所引起的土侧压力。

其他可变荷载包括汽车制动力，风力，流水压力，冰压力，温度影响力和支座摩阻力。

3．偶然荷载在设计使用期内，不一定出现，但一旦出现其值很大且持续时间较短的荷载，它包括船只或漂浮物撞击力，地震作用。

下面具体讲述各种荷载的意义：（一）永久荷载结构物的重力及桥面铺装、附属设备等外加重力均属结构重力，可按照结构的实际体积或设计时所假定的体积与材料密度计算。

作用在墩台上的土重力，土侧压力可参照《公路桥涵通用规范》（JTJ021-85）附录一、二和《公路桥涵地基与基础设计规范》（JTJ024-85）附录二中规定计算。

对于预应力混凝土结构，预加应力在结构使用阶段设计时，应作为永久荷载计算其效应，计算时应考虑相应阶段的预应力损失；在结构承载能力极限状态设计时，预应力不作为荷载，而将预应力筋作为普通钢筋计入结构抗力。

桥梁结构中的荷载分析与设计桥梁是连接两地的重要交通工具，承载着车辆和行人的通行。

为了确保桥梁的安全性和稳定性，荷载分析与设计成为桥梁工程中不可忽视的重要过程。

本文将从荷载分析的重要性、荷载类型和荷载计算方法等方面，探讨桥梁结构中荷载分析与设计的关键要素。

荷载分析在桥梁结构设计中的重要性不言而喻。

通过合理的荷载分析和设计，可以确保桥梁在通行过程中不会出现超载现象，从而保证桥梁的正常运行。

荷载分析涉及到桥梁所受到的各种力的计算，包括静力荷载、动力荷载和温度荷载等。

其中，静力荷载是指桥梁所受到的静止状态下的力，包括自重、附加荷载和预应力等。

动力荷载则是指来自桥面上行驶的车辆和行人所造成的动力作用力，包括移动荷载、冲击荷载和人行荷载等。

而温度荷载则是由于温度的变化而引起的桥梁结构形变的力。

在荷载分析与设计中，荷载类型的确定是一个关键问题。

不同类型的桥梁在设计时需要考虑不同的荷载类型。

荷载类型的确定需要考虑桥梁的用途、跨度和结构形式等因素。

一般来说，公路桥梁需要考虑车辆荷载和行人荷载，铁路桥梁则需要考虑列车荷载和行人荷载。

此外，还需要考虑到风载、温度载和地震荷载等特殊情况下的荷载。

荷载类型的合理确定可以为桥梁结构的设计提供依据，避免过度设计或不足设计的情况。

荷载计算方法是荷载分析与设计中的另一个重要方面。

荷载计算方法一般分为静力计算方法和动力计算方法。

静力计算方法适用于静止荷载的计算，主要是通过数学公式和工程经验等方式进行计算。

而动力计算方法则是针对移动荷载和冲击荷载等动态荷载的计算，需要考虑到载荷随时间变化的特点。

常用的动力计算方法有等效荷载法、数值计算法和模型试验法等。

荷载计算方法的选择需要根据实际情况和设计要求进行决定，以确保计算结果的准确性和可靠性。

荷载分析与设计是桥梁工程中不可或缺的一环。

通过合理的荷载分析与设计，可以确保桥梁结构在使用过程中不出现过载和失效的情况，从而保障人们的行车和行人安全。
