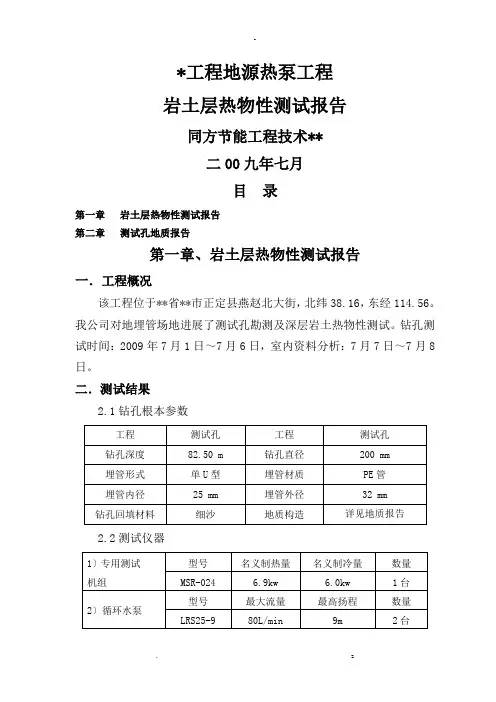

*工程地源热泵工程岩土层热物性测试报告同方节能工程技术**二00九年七月目录第一章岩土层热物性测试报告第二章测试孔地质报告第一章、岩土层热物性测试报告一．工程概况该工程位于**省**市正定县燕赵北大街，北纬38.16，东经114.56。
我公司对地埋管场地进展了测试孔勘测及深层岩土热物性测试。
钻孔测试时间：2009年7月1日～7月6日，室内资料分析：7月7日～7月8日。
二．测试结果2.1钻孔根本参数2.2测试仪器测试孔的测试数据〔机组稳定运后，间隔20分钟取一次数据〕见下表：表1 地源侧测试数据〔取热测试〕表2地源侧测试数据〔放热测试〕2.4测试数据的图表分析：三．结果分析3.1土壤地层导热系数综合评述测试结果说明：埋管区域的导热系数约1.4～1.8W/m℃。
该区域土壤地层平均导热系数较大，综合换热能力较强，适合使用地埋管地源热泵空调系统；初始温度较低，岩土体温度(初始温度)：14.0℃。
有利于夏季冷却。
能够满足常规设计要求。
主要地质构成：详见地质报告。
3.2影响每米孔深地埋管换热量的因素地埋管单位孔深的热交换量与多种因素有关：地埋管传热的可利用温差，即U型埋管中的水热交换后允许到达的最低或最高温度与岩土换热前未受热干扰时温差。
可利用温差与地热换热器的设计参数有关。
每年从地下取热量与向地下释放热量是否一样大。
二者相差越大，对地热换热器的换热效率的影响越大。
据测试结果和已掌握资料分析，本区域岩土层夏季日均放热量较大，但使用时间短〔60天〕，冬季日均取热量较小，使用时间较长〔120天〕。
地埋管换热器冬季总的取热量和夏季总的放热根本相等，可以稳定使用。
3.3地热换热器埋设建议单位孔深换热量是地热换热器设计中重要的数据，它是确定地热换热器容量、确定热泵参数、选择循环泵流量与扬程、计算地埋管数量与埋管构造等的重要依据。
单位孔深换热量取值偏大，将导致埋管量偏小、循环液进出口温度难以到达热泵的要求。
结果导致热泵实际的制热、制冷量低于其额定值，使系统达不到设计要求。
地源热泵系统岩土热响应试验地源热泵技术是绿色环保、节能高效的能源利用技术。
地源热泵系统是一种利用地下浅层地热资源，既能供热又能制冷的环保型空调系统，通过输入少量的电能，即可实现能量从低温热源向高温热源的转移。
结合相关规范，指出岩土热响应试验在地源热泵项目中应用的问题、岩土热响应试验方法及关键参数、钻孔内热阻和热扩散率的计算方法以及《规范》中地埋管换热器设计计算与热响应试验间的关系进行探讨。
标签：地源热泵;岩土;热响应试验岩土热响应试验是地埋管地源热泵系统实施的前提，通过该试验可获得现场地质情况和岩土体热物性参数，用于指导地埋管换热系统的设计，目前该观点正逐步被业主和设计人员接受[1]。
通过热响应试验，了解项目所在区域岩土的基本物理性质，在此基础上，掌握岩土体的换热能力，为地源热泵系统设计人员结合建筑结构、负荷特点等设计系统优化方案提供基础数据，以保障系统长期运行的高效与节能。
一、岩土热响应试验在地源热泵项目中应用的问题近年来岩土热响应试验在实际地源热泵项目应用中仍存在一些问题，主要表现在以下几个方面。
（一）有些热响应测试单位技术力量不足，对热响应测试理论和《规范》的理解不充分，测试报告中仅给出导热系数和单位井深取放热量，忽略了热响应测试应得到的其他关键参数。
甚至有设计者将恒热流测试时施加于地埋管换热器的电加热量直接作为地埋管换热器的设计放热量值[2]。
（二）为获得项目的设计地埋管换热器数量或地埋管换热器总长度，设计师常用单位井深取放热量作为设计依据[3]，未正确使用岩土热响应试验结果，使热响应试验仅成为界定设计责任的依据。
（三）不同项目中，地下岩土体热物性参数、地埋管换热器的设计进出口温度、系统运行时间等参数可能不同，设计人员普遍反映仅依靠单一的单位井深取放热量值无法找到合理的设计依据，无法根据不同的项目情况选择合理的设计参数，并计算合理的地埋管换热器数量[4]。
（四）地源热泵动态耦合计算理论体系不完善，仅依靠现有的一些地源热泵动态耦合设计软件，这类软件的使用对设计人员的要求很高，需要同时考虑建筑的动态负荷、地源热泵主机的动态性能、输配系统的动态性能、地埋管换热的动态变化。

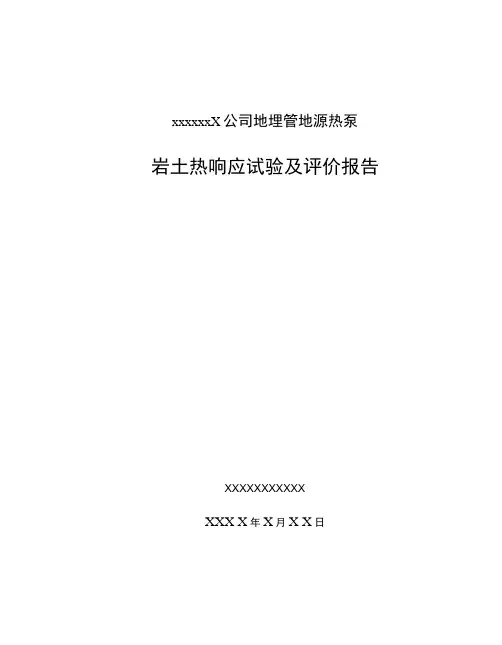

xxxxxxX公司地埋管地源热泵岩土热响应试验及评价报告XXXXXXXXXXXXXX X年X月X X日目录1. 工程概况....................................................... 2 .2. 试验测试目的 .................................................. 2...3. 场地气象条件、测试孔及地层条件简介 ............................. 3..4. 现场使用的岩土热物性测试仪器及测试方法简介 ..................... 4.4.1 岩土热物性测试仪简介................................................................... 4.. .4.2 测试过程简介................................................................... 6.. .4.3 测试理论 .................................................... 7 .5. 土壤的初始平均温度T 的测定..................................... 9..6．岩土比热容计算................................................................... 1.. 0.7. 测试孔测试结果分析................................................................... 1.. 07.1 供电电压、循环液流流量、压力损失与加热时间的关系曲线 (10)7.2 载热流体温度与加热时间的关系曲线 ............................ 1. 17.3 测试孔土壤平均热传导系数的确定 .............................. 1.27.4 测试孔钻孔热阻的计算................................................................... 1.. 3.8. 场地浅层地热能换热量预测................................................................... 1..39. 结论和建议................................................................... 1.. 5.10. 勘察资质证书和仪器校正证书................................................................... 1.. 6XXXXXXX公司地埋管地源热泵岩土热响应试验及评价报告1. 工程概况拟建项目位于XXXXXXXXXXXXXX，主要由加工车间和办公楼组成，总建筑面积XXX平方米，拟采用节能环保的地埋管地源热泵供热与制冷。

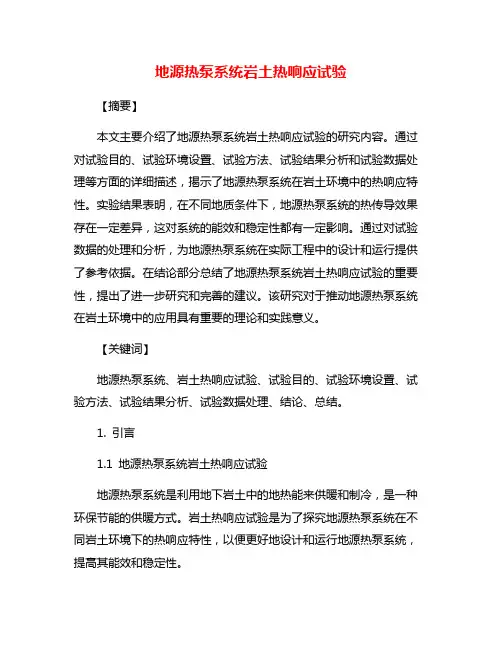

地源热泵系统岩土热响应试验【摘要】本研究旨在通过地源热泵系统岩土热响应试验，探讨其在实际应用中的效果和优势。
文章首先介绍了地源热泵系统岩土热响应试验的背景和研究目的，并阐述了其研究意义。
接着详细描述了试验方法、试验设计、试验过程、数据分析和结果讨论，从而全面呈现了实验过程及结果。
最后得出了关于地源热泵系统岩土热响应试验的结论，展望了未来研究方向，总结了本研究的重要发现。
通过本研究，可以为地源热泵系统的进一步优化和应用提供重要参考，促进绿色环保技术的发展。
【关键词】地源热泵系统、岩土热响应试验、试验方法、试验设计、试验过程、数据分析、结果讨论、结论、展望未来研究方向、总结、研究目的、研究意义、引言1. 引言1.1 地源热泵系统岩土热响应试验的背景地源热泵系统是一种利用地下岩土中储存的热能为建筑提供供暖和制冷的系统，具有高效节能、环保等优点。
地源热泵系统的性能受到岩土热响应特性的影响，因此需要进行岩土热响应试验来研究其热传导、储能和释能过程。
地源热泵系统岩土热响应试验是通过对地下岩土进行加热或降温，观察岩土温度变化和热传导规律，从而评估地源热泵系统的性能和效果。
通过岩土热响应试验，可以优化地源热泵系统的设计和运行，提高其热工性能和节能效果，为建筑节能减排提供科学依据。
地源热泵系统岩土热响应试验也可以为地热能资源的开发利用和岩土热响应规律的研究提供重要数据支持。
开展地源热泵系统岩土热响应试验具有重要的理论和实践意义。
1.2 研究目的研究目的是为了探究地源热泵系统在岩土地质条件下的热响应特性，为系统的设计、运行和优化提供科学依据。
通过开展岩土热响应试验，可以深入了解岩土层对地源热泵系统热传递的影响机制，为系统的热性能进行有效评估和改进。
具体地，研究目的包括：一是验证地源热泵系统在岩土地质条件下的热响应特性，包括热传导、热吸收和热交换等方面的影响；二是研究不同岩土地质条件下地源热泵系统的热性能差异，为系统的设计和优化提供参考依据；三是探讨岩土层对地源热泵系统热传递效率的影响机制，为系统的运行管理和能耗控制提供理论支持。

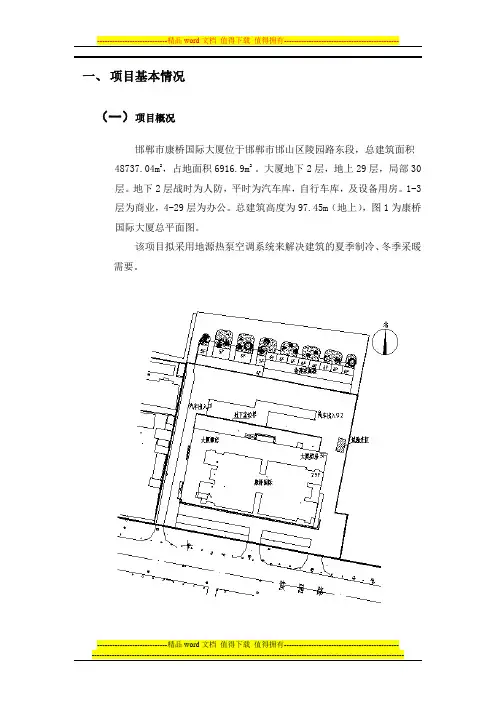

一、项目基本情况（一）项目概况邯郸市康桥国际大厦位于邯郸市邯山区陵园路东段，总建筑面积48737.04m2，占地面积6916.9m2 。
大厦地下2层，地上29层，局部30层。
地下2层战时为人防，平时为汽车库，自行车库，及设备用房。
1-3层为商业，4-29层为办公。
总建筑高度为97.45m（地上），图1为康桥国际大厦总平面图。
该项目拟采用地源热泵空调系统来解决建筑的夏季制冷、冬季采暖需要。
图1 康桥国际大厦总平面图（二）项目进度康桥国际大厦已于2009年6月开工建设，计划于2011年05月竣工并投入使用，目前该工程即将封顶，部分施工面的空调、水、电等各专业已具备进场作业的条件。
二、项目测试背景及目的（一）项目测试背景结合项目的特点、周围市政供热的现状，并考虑到系统的运行费用，康桥国际大厦项目拟采用地源热泵空调系统。
地埋管换热器的换热能力及项目所在地土壤的地层情况作为地源热泵空调系统设计的核心、成败的关键，必须给予足够的重视；同时，该项目作为目前邯郸市最大的使用地源热泵空调这种清洁能源形式的项目，无已建成类似规模的项目实际运行数据可以借鉴，因此，为了确保本项目采用地源热泵空调形式的成功，并在邯郸地区起到示范作用，必须对项目所在地的地层情况、地埋管换热器的换热能力等进行测试，取得准确可靠的原始数据，为项目的设计提供可靠的依据。
为了支持项目建设、配合工程进度，尽快确定地源热泵空调设计方案，北京金万众空调制冷设备有限责任公司于2010年8月5日至2010年8月17日在工地现场组织进行了钻孔试验及地埋管换热器竖直换热管换热能力测试。
（二）项目测试目的本次测试的目的主要是希望通过本次测试，能够为整个项目的地源热泵空调系统设计提供准确的原始数据。
具体包含以下几个方面：（1）了解项目所在地地层情况；（2）得出双U竖直换热管及单U竖直换热管的单井换热能力；（3）通过对单管换热能力测试给出群井换热能力分析。
三、项目测试单位基本情况康桥国际大厦项目地源热泵空调工程中的地埋管换热器竖直换热管换热能力测试由北京金万众空调制冷设备有限责任公司组织并实施，北京工业大学热泵工程中心作为协作单位进行土壤热物性测试。

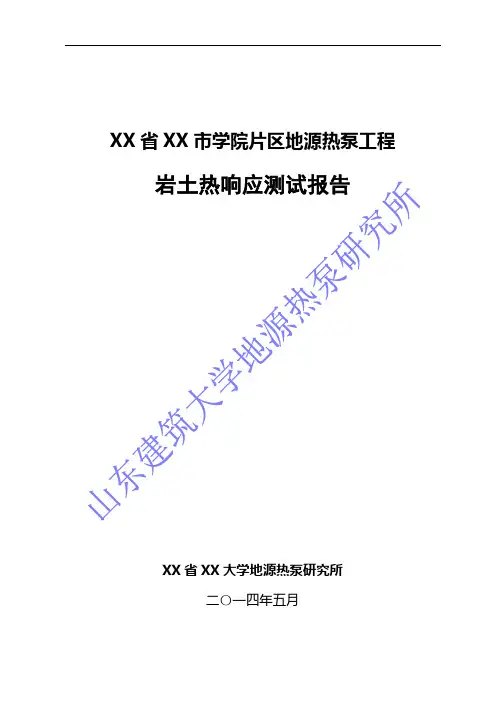

XX省XX市学院片区地源热泵工程岩土热响应测试报告XX省XX大学地源热泵研究所二〇一四年五月岩土热响应测试报告一、工程概况该项目为XX省XX市学院片区（XX市学院、新华苑）地源热泵工程，位于XX省省XX市市。
本工程拟采用节能环保的土壤源热泵系统，作为空调系统的冷、热源。
我所对该工程地埋管场地进行了深层岩土层热物性测试。
本次试验进行了1个孔的测试。
报告时间：5月10日～5月11日。
二、测试概要1、测试目的地埋管换热系统设计是地埋管地源热泵空调系统设计的重点，设计出现偏差可能导致系统运行效率降低甚至无法正常运行。
拟通过地下岩土热物性测试并利用专业软件分析，获得地埋管区域基本的地质资料、岩土的热物性参数及测算的每延米地埋管换热孔的换热量，为地热换热器设计、换热孔钻凿施工工艺等提供必要的基本依据。
2、测试设备本工程采用XX省建筑大学地源热泵研究所自主研制开发的型号为FZL-C（Ⅲ）型岩土热物性测试仪，如图1所示。
该仪器已获得国家发明专利（ZL 2008 1 0238160.4)。
并已广泛应用于北京奥林匹克公园、网球场馆、济南奥体中心等一大批地源热泵工程中的岩土层热物性测试。
见附件3。
3、测试依据《地源热泵系统工程技术规范》GB50366-2005 ( 2009年版)。
测试原理见附件2。
图1 FZL-C（Ⅲ）型岩土热物性测试仪三、测试结果与分析1、测试孔基本参数表1 为测试孔的基本参数。
表1 测试孔基本参数项目测试孔项目测试孔钻孔深度（m）100 钻孔直径（mm）150埋管形式双U型埋管材质PE管埋管内径（mm）26 埋管外径（mm）32钻孔回填材料细沙主要地质结构粘土与玄武岩2、测试结果测试结果见表2。
循环水平均温度测试结果与计算结果对比见图2。
测试数据见附件1。
初始温度：16.2℃；导热系数：1.66W/m℃；容积比热容：2.1×106J/m3℃。
3、结果分析钻孔结果表明：该地埋管区域地质构造以粘土为主。
地源热泵系统岩土热响应试验【摘要】本文主要介绍了地源热泵系统岩土热响应试验的研究内容。
通过对试验目的、试验环境设置、试验方法、试验结果分析和试验数据处理等方面的详细描述，揭示了地源热泵系统在岩土环境中的热响应特性。
实验结果表明，在不同地质条件下，地源热泵系统的热传导效果存在一定差异，这对系统的能效和稳定性都有一定影响。
通过对试验数据的处理和分析，为地源热泵系统在实际工程中的设计和运行提供了参考依据。
在结论部分总结了地源热泵系统岩土热响应试验的重要性，提出了进一步研究和完善的建议。
该研究对于推动地源热泵系统在岩土环境中的应用具有重要的理论和实践意义。
【关键词】地源热泵系统、岩土热响应试验、试验目的、试验环境设置、试验方法、试验结果分析、试验数据处理、结论、总结。
1. 引言1.1 地源热泵系统岩土热响应试验地源热泵系统是利用地下岩土中的地热能来供暖和制冷，是一种环保节能的供暖方式。
岩土热响应试验是为了探究地源热泵系统在不同岩土环境下的热响应特性，以便更好地设计和运行地源热泵系统，提高其能效和稳定性。
通过岩土热响应试验，可以了解岩土内部的温度分布规律，热传导特性以及热损失情况，进而为地源热泵系统的设计和运行提供依据。
试验涉及到的参数包括地下水位、岩土类型、地层温度等，通过对这些参数的监测和分析，可以得出地源热泵系统在各种岩土环境下的热响应特性及规律。
岩土热响应试验的数据分析和总结对于进一步推动地源热泵系统的发展和应用非常重要。
通过试验结果的分析，可以找出系统存在的问题，并进行相应的改进和优化，从而提高系统的效率和性能。
岩土热响应试验是地源热泵系统研究领域的重要内容，对于推动地源热泵系统的发展和应用具有重要的意义。
2. 正文2.1 试验目的试验目的是为了评估地源热泵系统在岩土地质环境中的热响应特性，探讨其在实际工程应用中的可行性和效果。
通过对岩土热响应试验的进行，可以深入了解地源热泵系统与岩土地质之间的热交换机理，从而为系统设计和优化提供理论基础和实际数据支持。

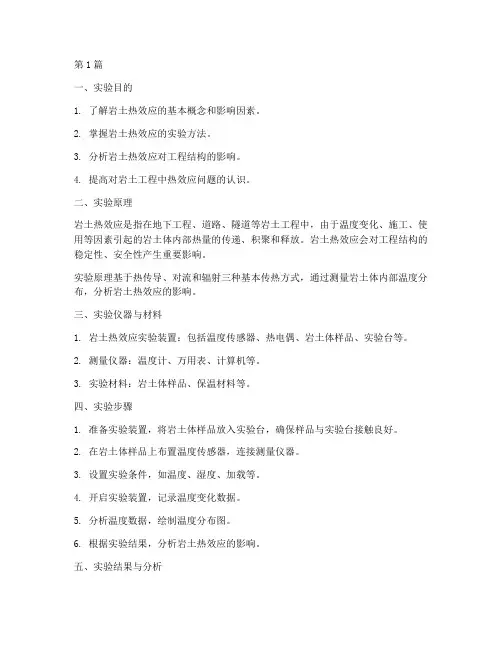

第1篇一、实验目的1. 了解岩土热效应的基本概念和影响因素。
2. 掌握岩土热效应的实验方法。
3. 分析岩土热效应对工程结构的影响。
4. 提高对岩土工程中热效应问题的认识。
二、实验原理岩土热效应是指在地下工程、道路、隧道等岩土工程中，由于温度变化、施工、使用等因素引起的岩土体内部热量的传递、积聚和释放。
岩土热效应会对工程结构的稳定性、安全性产生重要影响。
实验原理基于热传导、对流和辐射三种基本传热方式，通过测量岩土体内部温度分布，分析岩土热效应的影响。
三、实验仪器与材料1. 岩土热效应实验装置：包括温度传感器、热电偶、岩土体样品、实验台等。
2. 测量仪器：温度计、万用表、计算机等。
3. 实验材料：岩土体样品、保温材料等。
四、实验步骤1. 准备实验装置，将岩土体样品放入实验台，确保样品与实验台接触良好。
2. 在岩土体样品上布置温度传感器，连接测量仪器。
3. 设置实验条件，如温度、湿度、加载等。
4. 开启实验装置，记录温度变化数据。
5. 分析温度数据，绘制温度分布图。
6. 根据实验结果，分析岩土热效应的影响。
五、实验结果与分析1. 实验过程中，岩土体内部温度随时间变化，呈现先升高后降低的趋势。
2. 在温度变化过程中，岩土体内部存在明显的温度梯度。
3. 实验结果表明，岩土热效应对工程结构的稳定性、安全性产生显著影响。
六、讨论与结论1. 岩土热效应是岩土工程中一个重要问题，需引起高度重视。
2. 实验结果表明，岩土热效应对工程结构的稳定性、安全性产生显著影响，如温度应力、热膨胀等。
3. 为减少岩土热效应对工程结构的影响，应采取以下措施：- 在设计阶段，充分考虑岩土热效应的影响，优化设计方案。
- 在施工过程中，采取合理的施工顺序和施工技术，减少温度应力。
- 在使用过程中，加强监测和维护，及时发现和处理岩土热效应问题。
七、实验总结本次实验通过对岩土热效应的测量和分析，加深了对岩土热效应基本概念、影响因素和工程影响的认识。
