在线监测技术在智能站二次系统中的应用

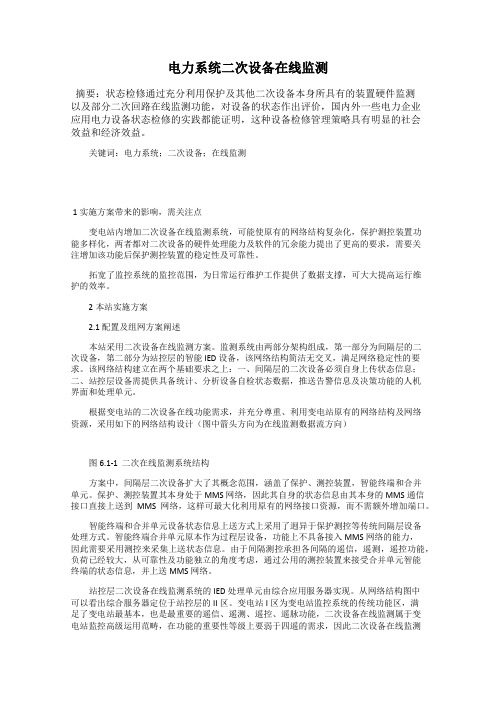

电力系统二次设备在线监测摘要：状态检修通过充分利用保护及其他二次设备本身所具有的装置硬件监测以及部分二次回路在线监测功能，对设备的状态作出评价，国内外一些电力企业应用电力设备状态检修的实践都能证明，这种设备检修管理策略具有明显的社会效益和经济效益。

关键词：电力系统；二次设备；在线监测1实施方案带来的影响，需关注点变电站内增加二次设备在线监测系统，可能使原有的网络结构复杂化，保护测控装置功能多样化，两者都对二次设备的硬件处理能力及软件的冗余能力提出了更高的要求，需要关注增加该功能后保护测控装置的稳定性及可靠性。

拓宽了监控系统的监控范围，为日常运行维护工作提供了数据支撑，可大大提高运行维护的效率。

2本站实施方案2.1 配置及组网方案阐述本站采用二次设备在线监测方案。

监测系统由两部分架构组成，第一部分为间隔层的二次设备，第二部分为站控层的智能IED设备，该网络结构简洁无交叉，满足网络稳定性的要求。

该网络结构建立在两个基础要求之上：一、间隔层的二次设备必须自身上传状态信息；二、站控层设备需提供具备统计、分析设备自检状态数据，推送告警信息及决策功能的人机界面和处理单元。

根据变电站的二次设备在线功能需求，并充分尊重、利用变电站原有的网络结构及网络资源，采用如下的网络结构设计（图中箭头方向为在线监测数据流方向）图6.1-1 二次在线监测系统结构方案中，间隔层二次设备扩大了其概念范围，涵盖了保护、测控装置，智能终端和合并单元。

保护、测控装置其本身处于MMS网络，因此其自身的状态信息由其本身的MMS通信接口直接上送到MMS网络，这样可最大化利用原有的网络接口资源，而不需额外增加端口。

智能终端和合并单元设备状态信息上送方式上采用了迥异于保护测控等传统间隔层设备处理方式。

智能终端合并单元原本作为过程层设备，功能上不具备接入MMS网络的能力，因此需要采用测控来采集上送状态信息。

由于间隔测控承担各间隔的遥信，遥测，遥控功能，负荷已经较大，从可靠性及功能独立的角度考虑，通过公用的测控装置来接受合并单元智能终端的状态信息，并上送MMS网络。

智能变电站继电保护二次回路在线监测与故障诊断技术分析随着智能电网建设的不断推进和电力设备的更新换代，智能变电站已经成为电力系统中的重要组成部分。

在智能变电站中，继电保护系统是电力系统的重要安全保障装置，其性能和可靠性直接影响到电力系统的安全稳定运行。

而继电保护系统中的二次回路在线监测与故障诊断技术，更是保障系统安全和稳定运行的重要环节。

1. 二次回路在线监测概述智能变电站继电保护系统中的二次回路在线监测技术，是指对继电保护系统中的二次回路进行实时监测和检测，以实现对继电保护系统的状态和性能进行全面监控和分析。

通过对二次回路的在线监测，可以及时发现继电保护装置的异常情况，保证继电保护系统的可靠性和稳定性。

2. 二次回路故障诊断技术的技术手段在智能变电站中，二次回路故障诊断技术主要通过传感器和故障诊断装置实现。

传感器可以对二次回路的电流、电压等参数进行实时监测，故障诊断装置可以根据传感器采集的数据进行故障诊断和分析，从而实现对继电保护系统的二次回路故障的准确诊断和快速排除。

3. 二次回路故障诊断技术的应用意义通过二次回路故障诊断技术，可以准确诊断和排除继电保护装置的二次回路故障，保证继电保护系统的正常运行，提高继电保护系统的可靠性和稳定性，保障电力系统的安全运行。

1. 智能化技术的应用随着智能化技术的不断发展，智能变电站继电保护二次回路在线监测与故障诊断技术也将不断应用智能化技术，实现对继电保护系统的全面智能监控和管理。

2. 数据分析与处理的优化在智能变电站中，数据分析与处理的优化将成为二次回路在线监测与故障诊断技术的重要发展方向，通过对传感器采集的数据进行深度分析和处理，实现对继电保护系统状态和性能的全面监测与分析。

3. 传感器技术的进步传感器技术的不断进步将为二次回路在线监测与故障诊断技术的应用提供更加强大的支持，实现对继电保护系统二次回路的更加准确和精准的监测和检测。

智能变电站继电保护二次回路在线监测与故障诊断技术是保障电力系统安全运行的重要技术手段，其发展趋势将不断向着智能化、数据分析与处理的优化和传感器技术的进步方向发展。

试析智能化变电站二次系统应用及调试发表时间：2016-02-02T10:20:21.343Z 来源：《电力设备》2015年7期供稿作者：张海麟周宁伟张俊[导读] 国网银川供电公司在整个过程中严格参照行业标准尺度，全面考虑运维高效化和紧凑化结构以及集成功能化的发展的是势在必行的。

张海麟周宁伟张俊（国网银川供电公司）摘要：智能化变电站以信息传输数字化、通信平台网络化、信息共享标准化为基本特征,支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级应用功能.智能化变电站二次系统与传统变电站差异较大,其调试工作的深度和广度关系到智能化变电站的安全稳定运行。

关键词：智能化变电站；二次系统；调试引言数字化变电站和常规变电站是就现在而言，国内变电环节的两大基本模式。

但是就这两种常规变电环节模式却在使用中暴露出诸多不足缺陷。

数字化变电站在相关标准规范上还是欠缺的，在整个运行过程之中可靠程度不确定，设备也不能稳定，相关的评估体系和手段等不够健全。

高压建设随着时代的发展已经步入实用化阶段，光伏、风电等的一些新出炉的能源使用不断的在电力建设中出现，这是发展的必然趋势。

也就必然要求着系统安全稳定性也要达到一定高度，要求着智能电网变电站要有更加严格的标准规范。

常规变电站，在采集资源中重复亢长，系统套数、厂站设计不统一，复杂的调试方式，操作互动性太差，规范标准化严重不足等等一系列问题。

一、智能化变电站二次系统智能化变电站二次系统具有以下技术特征：在线分析决策，即在线就能完成设备检测工作，将智能电子装置IED的故障、动作信息及信号回路状态以及电网运行状态数据的获取信息及时有效的进行搜集整理和分析；自动运行控制和保护控制协同化，也就是全力实现的数字化采集电压和电流，将搜集的数据有效集成，使得零散的二次系统装置整合更加优化，实现数据共享，网络通信共享；集成系统高度，标准的信息交换模式，在变电站内部和变电站与控制中心间无缝通信化的实现，紧凑的系统结构，无盲区在设备状态特征量的前提之下采集，达到了系统维护、工程实施和配置简化的目的。

电网二次设备在线监视与分析系统设计研究发布时间：2021-08-31T06:14:43.919Z 来源：《中国电业》2021年13期作者：董艳娜[导读] 继电保护装置作为电力系统安全运行的重要屏障董艳娜宁夏回族自治区电力设计院有限公司摘要：继电保护装置作为电力系统安全运行的重要屏障，是电力系统不可缺少的部分。

但是，所有这些二次设备目前在电网中基本上是独立运行的，缺少功能集成和数据利用上的综合考虑，大多数变电站监控系统不能完全接收和传输保护送出的所有事件、定值和录波信息，信息的缺失给电网安全带来隐患。

本文分析了使用通信技术对二次设备进行在线监视以及远程维护，减轻工作人员工作负担以及随时掌握二次设备健康状况，保证电网安全、经济、稳定运行。

关键词：电网；二次设备；在线监视；远程维护变电站二次设备在线监视及远程维护是集二次设备运行情况、故障信息收集整理、二次设备管理及统计、继电保护故障信息远传与自动归档、继电保护装置远程自动巡检、保护装置远程控制于一体的信息化系统，对于提高继电保护专业的信息化管理水平以及适应未来智能电网发展具有积极意义。

但是，电网故障诊断研究仍停留在理论探索阶段，实用化方面一直没有太大进展，究其原因主要有两点：(1)己有的故障诊断方法在处理多重故障、保护或断路器不正确动作的复杂故障以及畸变故障信息时仍存在一定问题；(2)由于以往技术和配置的原因导致故障信息资源比较有限，已有产品大多仅依托于变电站内综合自动化系统或调度SCADA系统的信息。

因此，本系统提供的丰富的故障信息可以为研究新的故障诊断方法提供基础，大大丰富了电网故障诊断的内涵。

1二次设备在线监视电气设备根据功能不同可分为一次设备和二次设备。

电气二次设备主要包括继电保护、测控、安全自动装置、故障录波器、远动等实现电气量采集、分析、处理、控制的设备。

二次设备及相关回路构成了电网运行的二次系统，或称之为电网控制系统，其正常可靠运行是保障电网稳定和电力设备安全的关键。

95航空与技术Aviation and Technology中国航班设备与制造Equipment and Manufacturing CHINA FLIGHTS智能变电站二次设备在线监测与故障诊断技术闫自强|中国广核新能源控股有限公司摘要：智能变电站作为电力系统重要组成部分，在整个电力系统占据重要的比例。

尤其近些年来，随着智能变电站迅速的发展，越来越多先进的技术在智能变电站方面得到了应用体现，这对于变电站运行维护提出了更高的技术要求。

本文主要对技术体系构成进行了描述，从二次设备监测方法和故障诊断方面着手，对智能变电站的二次设备的在线监测与故障诊断进行了研究和分析。

关键词：智能变电站；二次设备；在线监测；故障诊断随着智能变电站不断规模化运营，智能变电站在电网系统中发挥着重要的作用，并且在整个电网系统占据重要的比例。

同时也必将成为电网系统未来发展的主要方向。

由于智能变电站涉及诸多先进的网络技术、以及诸多通信技术，基于此方面因素所影响，在一定程度上增加了变电站运行维护的难度，而如何最大限度发挥智能变电站的优势特性，精准的对二次系统运行情况进行实时控制，成为当前电力企业共同面临的问题。

1 技术体系机构概述智能变电站二次设备在线监测系统的架构囊括了诸多方面的内容，集中体现在调度技术支持系统、故障诊断设备、在线状态监测、通信链路等。

其中变电站一段的二次设备状态监测及诊断装置包括两部分；即数据采集与数据管理。

采集部分运用过程层网络实现对网络数据与相关设备信息的搜集；而管理部分则经由站控层网络实现对相关设备及网络数据信息的获取。

对于专家系统而言，在实际的应用过程中，主要负责对相关设备信息进行有效的获取，同时负责对网络数据进行综合化处置。

通过发挥专家系统的优势，最大限度了发挥了二次设备在线监测与故障诊断功能。

2 在线监测2.1 数据采集数据采集主要采集所需要的数据，并在当前工作的基础上，实现对过程层数据内容进行统计。

—136—故障维修继电保护二次系统状态在线监测贾 飞（国网四川省电力公司巴中供电公司，四川 巴中 636000）摘 要：随着我国电力系统的不断改造和升级，对电力二次系统的要求越来越高，当电力系统出现问题时，除了设备本身问题外，许多问题还由二次系统故障引起，这不仅会严重影响电源和生产设备的稳定性，甚至会造成设备损坏。

继电保护装置关系到电网的安全和长期运行，可以发现二次回路的隐患和相关问题，从而确保继电保护装置的科学性，并在继电保护的维护上做得很好。

基于此，本文以继电保护二次系统状态的在线监控为主题，讨论了继电保护二次系统的状态评估，为同行研究提供有价值的参考。

关键词：继电保护；二次系统状态；在线监测引言我国电力系统正在朝着数字化和智能化方向发展，在辅助系统中，操作环境变得越来越复杂，因此，电力技术人员应准确掌握其运行状态，以确保辅助系统的运行能够稳定[1]。

随着国家电网的快速发展，电力设备的安装，管理和维护越来越复杂，电力维护人员的工作量也越来越大，为了促进电力公司的进一步发展，必须与现代先进技术相结合，以开发出更安全，更稳定，更高效的电力系统设备。

1.当前继电保护二次系统状态在线监测的构建1.1系统概述继电保护次级系统状态的在线监视包括以下部分：数字采集模块，智能操作箱，智能集成测控设备和边缘物联网代理组成了新型的在线闭环监控系统，实现了辅助系统的在线状态监测[2]。

所有设备均支持变电站IEC61850通讯协议，使用光缆作为信息传输通道，交换机对类型和信息进行分类收集，并采用“一收双发”方式将数据传输至变电检查平台，以执行云数据分析和大数据应用程序，变电运检物联网架构图见图1。

图1 变电运检物联网架构图1.2工作原理分析1.2.1当场采集模拟量在变电站开关的每个间隔处，数字采集模块都作为过程级设备安装在控制柜或接线盒中，它的功能是收集每个设备间隔的开关状态以及电流和电压，并将模拟量转换为数字量，将其传输到集成测控设备以进行进一步分析。

智能变电站二次设备状态监测技术探讨发表时间：2017-08-18T13:25:21.930Z 来源：《电力设备管理》2017年第8期作者：徐夕元[导读] 变电站的二次设备是对一次设备进行测量、控制、保护、计量、状态监测、调节的辅助设备。

国网安徽电力公司蚌埠电力规划设计院 233000摘要：变电站的二次设备是对一次设备进行测量、控制、保护、计量、状态监测、调节的辅助设备。

变电站的二次设备状态监测是实时监测继电保护等二次设备运行状况的重要手段, 是变电站安全稳定可靠运行的重要保障, 文章介绍了智能变电站二次设备的运用,提出了二次设备状态监测的必要性,探讨了电气二次设备的状态监测主要内容及监测方法。

1、概述电气设备根据功能不同可分为一次设备和二次设备。

电气二次设备主要包括继电保护、测控、安全自动装置、故障录波、远动等实现电气量采集、分析、处理、控制的设备。

二次系统及相关回路构成了电网运行的二次系统,其正常可靠运行是保障电网稳定和电力设备安全的关键。

传统的二次系统设备状态监测主要针对二次回路的连接异常情况，在微机设备没有广泛应用之前,二次设备状态监测主要集中在继电器接点连接,电缆线的通断,设备绝缘监测及电源系统异常,随着微机监控保护和通信技术的发展,数字化及智能芯片的运用,给二次设备的监测内容和范围都带来了很大的革新.现在的智能变电站的二次回路用光纤代替传统变电站的电缆,使用光纤技术可以通过在线的通信数据交互,有数据共享方便、简单、具有智能化的特点,它能够实现信息的数字化、网络通信平台化和信息共享等.在此基础上,发展二次设备的状态监测技术具有十分重要的意义.运用智能二次设备能够大大减少监测对象,避免监测过程中出现接连不断的烦琐问题,使得监测工作简单明了、一目了然,另外,在监测过程中,工作人员能及时发现问题、解决问题.大大提高了工作效率.保证变电站设备安全运行,健康发展。

2、智能变电站二次设备的应用智能变电站中,通信网络取代了传统的二次回路,数字信号取代了传统的物理电气信号,二次设备的状态监测不同于一次设备,一次设备状态监测一般都需要安装另外的监测设备,对主设备进行监测,二次设备由于一般都具有在线自检功能及通讯功能,再加上考虑二次回路的负载及安全性等因素,一般不另外附加监测设备,利用装置本身自检及装置之间的互相监测来实现在线监测。

IEC61850在智能变电站二次设备对时状态在线监测系统中的应用摘要：针对智能变电站二次设备时间同步状态的现状，本文提出了基于IEC61850规约的智能变电站二次设备时间同步状态在线监测方案及具体的实施过程。

根据提出的方案，本文还介绍了同步监测系统的设计方法，具体包括同步监测装置和监视后台的结构、原理及具体功能。

关键词：IEC 61850；二次设备；在线监测引言随着数字化技术在国内各个变电站中的快速推广，IEC 61850标准已经作为一项重要的技术被应用[1]。

IEC 61850标准是未来全球变电站通信的统一标准，近几年来已经得到普遍的认可和关注，被越来越多的新建和改造站点作为变电站站内规约所采用[2]。

目前变电站中都配置有时钟同步系统来保证事件时标的正确性。

站内二次设备都具备向变电站站内时钟设备对时的能力，其对时方式主要包括：串口脉冲、IRIG-B码、IEEE 1588（精密时间协议）和SNTP（简单网络时间协议）[3]。

但是二次设备的对时状态、精度、品质还没有有效的监测手段，只能人工的逐一检查设备的对时状态，但人工的方式无法保证对时精度，可能对故障的事后分析和故障定位造成困难。

智能变电站全站采用IEC 61850标准，过程层的数据以GOOSE报文形式通过交换机网络传输。

本文根据智能变电站的通讯特性，提出了变电站二次设备对时状态在线监测系统，利用模拟开关量变位发送GOOSE报文的周期性上报二次设备的本地时标[4]。

本方案无需增加额外的物理接线和网络设备，仅需在变电站中部署监测装置，而且二次设备无需增加额外的逻辑功能，通过修改配置实现发送对时专用GOOSE报文。

二次设备对时状态监测方案1.网络结构如图1所示，在变电站内部署监测设备，接受与二次设备同源的时钟设备授时，并且以GOOSE订阅者身份接入GOOSE交换机，接收二次设备作为发布者周期性发送的对时状态监测专用GOOSE报文[5]。

监测装置根据接收到GOOSE报文的时间Ts和报文中携带的时标信息Td，并且考虑到组包与发包延迟Ks和网络延迟Kn等影响因素，可计算出二次设备的对时时差△t：△t = Ts - Td - Ks - Kn （1）监测装置将监测数据（时标信息及时差数据）上送给监视平台，由监视平台显示二次设备的对时状态和对时精度。
