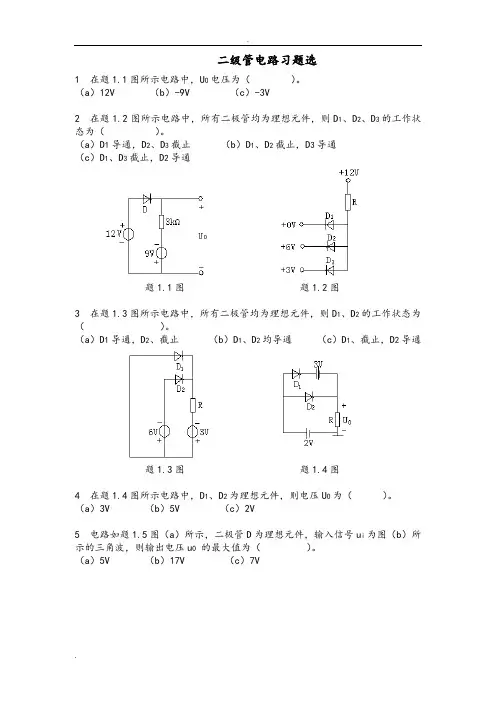

二级管电路习题选1 在题1.1图所示电路中，U 0电压为（ ）。

（a ）12V （b ）-9V （c ）-3V2 在题1.2图所示电路中，所有二极管均为理想元件，则D 1、D 2、D 3的工作状态为（ ）。

（a ）D 1导通，D 2、D 3截止 （b ）D 1、D 2截止，D 3导通 （c ）D 1、D 3截止，D 2导通题1.1图 题1.2图3 在题1.3图所示电路中，所有二极管均为理想元件，则D 1、D 2的工作状态为（ ）。

（a ）D 1导通，D 2、截止 （b ）D 1、D 2均导通 （c ）D 1、截止，D 2导通题1.3图 题1.4图4 在题1.4图所示电路中，D 1、D 2为理想元件，则电压U 0为（ ）。

（a ）3V （b ）5V （c ）2V5 电路如题1.5图（a ）所示，二极管D 为理想元件，输入信号u i 为图（b ）所示的三角波，则输出电压u 0 的最大值为（ ）。

（a ）5V （b ）17V （c ）7V（a ）(b)题1.5图6 在题1.6图所示电路中，二极管为理想元件，u A =3v,u B =2sinωtV,R=4KΩ,则u F 等于( ).（a ）3V （b ）2sinωtV （c）3+2sinωtV题1.6图 题1.7图7 在题1.7图所示电路中，二极管为理想元件，则输出电压U 0为（ ）。

（a ）3V （b ）0V （c ）－12V8 在题1.8图（1）所示电路中，二极管D 为理想元件，设u 1=2sinωtV,稳压二极管D Z 的稳定电压为6V ，正向压降不计，则输出电压u 0的波形为图（2）中的波形（ ）。

(1) (2)9 在题1.9图所示电路中，稳压二极管D Z2的稳定电压为6V，D Z2的稳定电压为12V，则输出电压U0等于（）。

18V（a）12V （b）6V （c）10 在题1.10图所示电路中，稳压二极管D Z1和D Z2的稳定电压分别为6V和9V，正向电压降都是0.7V。

二极管电路习题及答案二极管是一种常见的电子元件，广泛应用于各种电路中。

在学习电子技术的过程中，掌握二极管电路的基本原理和解题方法是非常重要的。

本文将介绍一些常见的二极管电路习题及其答案，帮助读者加深对二极管电路的理解。

1. 单级整流电路单级整流电路是最简单的二极管电路之一，它可以将交流电信号转换为直流电信号。

下面是一个典型的单级整流电路：[图1：单级整流电路示意图]问题：请计算图中二极管的导通时间和截止时间。

答案：在正半周期中，当输入电压大于二极管的正向压降时，二极管导通，此时导通时间为整个正半周期。

而在负半周期中，二极管处于截止状态，导通时间为零。

因此，导通时间为正半周期，截止时间为零。

2. 二极管放大电路二极管放大电路是利用二极管的非线性特性来放大电信号的一种电路。

下面是一个常见的二极管放大电路：[图2：二极管放大电路示意图]问题：请计算图中输出电压的峰值和平均值。

答案：在正半周期中，当输入电压大于二极管的正向压降时，二极管导通，输出电压等于输入电压减去二极管的正向压降。

而在负半周期中，二极管处于截止状态，输出电压等于零。

因此，输出电压的峰值等于输入电压的峰值减去二极管的正向压降，输出电压的平均值等于输入电压的平均值减去二极管的正向压降。

3. 二极管限幅电路二极管限幅电路可以将输入信号限制在一定的范围内，避免过大或过小的信号对后续电路的影响。

下面是一个典型的二极管限幅电路：[图3：二极管限幅电路示意图]问题：请计算图中输出电压的范围。

答案：当输入电压大于二极管的正向压降时，二极管导通，输出电压等于输入电压减去二极管的正向压降。

而当输入电压小于二极管的反向击穿电压时，二极管处于截止状态，输出电压等于零。

因此，输出电压的范围为零到输入电压减去二极管的正向压降。

通过以上几个习题，我们可以了解到二极管电路的一些基本特性和解题方法。

当然，实际的二极管电路问题可能更为复杂，需要结合具体的电路图和参数来进行分析和计算。

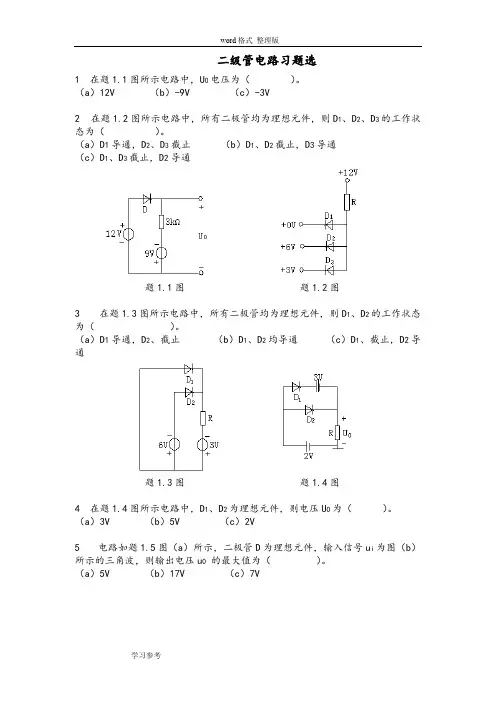

二级管电路习题选1 在题1.1图所示电路中，U0电压为（）。

（a）12V （b）-9V （c）-3V2 在题1.2图所示电路中，所有二极管均为理想元件，则D1、D2、D3的工作状态为（）。

（a）D1导通，D2、D3截止（b）D1、D2截止，D3导通（c）D1、D3截止，D2导通题1.1图题1.2图3 在题1.3图所示电路中，所有二极管均为理想元件，则D1、D2的工作状态为（）。

（a）D1导通，D2、截止（b）D1、D2均导通（c）D1、截止，D2导通题1.3图题1.4图4 在题1.4图所示电路中，D1、D2为理想元件，则电压U0为（）。

（a）3V （b）5V （c）2V5 电路如题1.5图（a）所示，二极管D为理想元件，输入信号u i为图（b）所示的三角波，则输出电压u0的最大值为（）。

（a）5V （b）17V （c）7V（a）(b)题1.5图6 在题1.6图所示电路中，二极管为理想元件，u A=3v,u B=2sinωtV,R=4KΩ,则u F等于( ).（a）3V （b）2sinωtV （c）3+2sinωtV题1.6图题1.7图7 在题1.7图所示电路中，二极管为理想元件，则输出电压U0为（）。

（a）3V （b）0V （c）－12V8 在题1.8图（1）所示电路中，二极管D为理想元件，设u1=2sinωtV,稳压二极管D Z的稳定电压为6V，正向压降不计，则输出电压u0的波形为图（2）中的波形（）。

(1) (2)9 在题1.9图所示电路中，稳压二极管D Z2的稳定电压为6V，D Z2的稳定电压为12V，则输出电压U0等于（）。

（a）12V （b）6V （c）18V10 在题1.10图所示电路中，稳压二极管D Z1和 D Z2的稳定电压分别为6V和9V，正向电压降都是0.7V。

则电压U0等于（）。

（a）3V （b）15V （c）－3V11 在题1.11图所示电路中，稳压二极管D Z1的稳定电压U Z1=12V,D Z2的稳定电压U Z2=6V，则电压U0等于（）。

二极管电路习题一、选择题1、在题 1.1 图所示电路中，U A0 电压为（ ） （a ）12V （b ）-9V （c ）-3V2 在题 1.2 图所示电路中，所有二极管均为理想元件，则 D1、D2、D3 的工作状 态为（ ） 。

（a ）D1 导通，D2、D3 截止 （b ）D1、D2 截止，D3 导通 （c ）D1、D3 截止，D2 导通3 在题 1.3 图所示电路中，所有二极管均为理想元件，则 D1、D2 的工作状态为 （ ） 。

（a ）D1 导通，D2、截止 （b ）D1、D2 均导通 （c ）D1、截止，D2 导通4 在题 1.4 图所示电路中，D1、D2 为理想元件，则电压 U0 为（ ） （a ）3V （b ）5V （c ）2V5 电路如题 1.5 图（a ）所示，二极管 D 为理想元件，输入信号 ui 为图（b ）所 示的三角波，则输出电压 u0 的最大值为（ ） 。

（a ）5V （b ）17V （c ）7V6 在题 1.6 图所示电路中，二极管为理想元件，uA=3v,uB=2sinωtV ,R=4KΩ,则 uF 等于( ). （a ）3V （b ）2sinωtV （c ）3+2sinωtV7 在题 1.7 图所示电路中，二极管为理想元件，则输出电压 U0 为（ ） （a ）3V （b ）0V （c ）－12V8 在题 1.8 图（1）所示电路中，二极管 D 为理想元件，设 u1=2sinωtV,稳压二 极管 DZ 的稳定电压为 6V ，正向压降不计，则输出电压 u0 的波形为图（2）中的 波形（ ）12V9V(c) RV O题1.1图9 在题1.9 图所示电路中，稳压二极管DZ2 的稳定电压为6V，DZ2 的稳定电压为12V，则输出电压U0 等于（）。

（a）12V （b）6V （c）18V10 在题1.10 图所示电路中，稳压二极管DZ1 和DZ2 的稳定电压分别为6V 和9V，正向电压降都是0.7V。

模拟电子技术基础试题汇总一.选择题1．当温度升高时，二极管反向饱和电流将 ( A )。

A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。

( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生( B )失真。

( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。

A：u I1=3V，u I2=0.3V时输出电压为3.7V。

B：u I1=3V，u I2=0.3V时输出电压为1V。

C：u I1=3V，u I2=3V时输出电压为5V。

D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。

7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。

A：集电极电源+V CC电压变高B：集电极负载电阻R C变高C：基极电源+V BB电压变高D：基极回路电阻R b 变高。

8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A )A. －2.5VB. －5VC. －6.5VD. －7.5V11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入( C )。

二极管试题及答案1. 二极管是一种具有单向导电性的半导体器件，其正向导通电压约为多少伏？A. 0.3VB. 0.7VC. 1.5VD. 2.0V答案：B2. 在电路中，二极管的正极通常用哪个符号表示？A. -B. +C. ○D. ∆答案：B3. 以下哪个不是二极管的特性？A. 单向导电性B. 整流作用C. 放大作用D. 稳压作用答案：C4. 稳压二极管的工作原理是什么？A. 利用PN结的正向导通特性B. 利用PN结的反向击穿特性C. 利用PN结的正向击穿特性D. 利用PN结的反向导通特性答案：B5. 在整流电路中，二极管的作用是什么？A. 放大信号B. 整流C. 稳压D. 滤波答案：B6. 以下哪个二极管不是按照材料分类的？A. 硅二极管B. 锗二极管C. 稳压二极管D. 肖特基二极管答案：C7. 一个二极管的正向电流为10mA，反向电流为1nA，那么它的正向电流与反向电流的比值是多少？A. 1000B. 10000C. 100000D. 1000000答案：D8. 以下哪个参数不是二极管的主要特性参数？A. 最大整流电流B. 反向击穿电压C. 导通电压D. 频率响应答案：D9. 在电路中，二极管的正向导通电压一般是多少？A. 0.2VB. 0.7VC. 1.0VD. 2.0V答案：B10. 稳压二极管的反向击穿电压称为什么？A. 导通电压B. 反向击穿电压C. 稳压电压D. 正向导通电压答案：C。

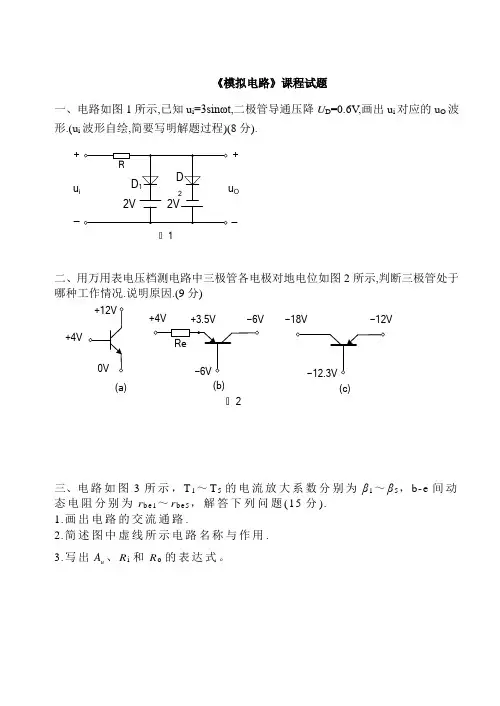

《模拟电路》课程试题一、电路如图1所示,已知u i =3sinωt,二极管导通压降U D =0.6V ,画出u i 对应的u O 波形.(u i 波形自绘,简要写明解题过程)(8分).+_+_u i u O D 1D22V 2V图1R二、用万用表电压档测电路中三极管各电极对地电位如图2所示,判断三极管处于哪种工作情况.说明原因.(9分)+4V0V+12V −6V+4V+3.5V−6V−18V−12V−12.3V图2Re(a)(b)(c)三、电路如图3所示，T 1～T 5的电流放大系数分别为β1～β5，b-e 间动态电阻分别为r b e1～r b e5，解答下列问题(15分). 1.画出电路的交流通路.2.简述图中虚线所示电路名称与作用.3.写出u A 、R i 和R o 的表达式。

四、电路如图4所示,解答下列问题(18分)1.合理接上信号源与反馈电阻R f,并使电路输入电阻增大,输出电阻减小.2.若R f=190KΩ,计算合理连线后电路的增益A u.3.简述D1,D2在电路中的作用.如果V CC=12V,R L=8Ω,T1,T2管子饱和压降可以忽略不计,估算负载RL所能获得的最大功率P Lmax=?五、如图5为一运算放大器应用电路A1、A2、A3为理想运放。

电路参数如图。

1.写出v o1~v i之间函数关系式和v o~v o2之间函数关系式。

2.图中v i(t)波形已图6中试在坐标平面中画出与v i(t)所对应v o2 与v o信号波形。

(20分)R 2+−A 3+−A 1R 6R 5 100K ΩR 4R 1 5K ΩR 2+−A2C 10.01μF±4Vu o (t)u o1u o230K Ω图5u i (t)(V)1-112u o2u o(V)(V)六、电路如图6所示， 稳压管D Z 起稳幅作用，其稳定电压±U Z ＝±6V 。

试估算：(15分)（1）输出电压不失真情况下的有效值； （2）振荡频率。

第一章半导体二极管及其电路【教学要求】本章主要介绍了半导体的基础知识及半导体器件的核心环节—PN结。

PN结具有单向导电特性、击穿特性和电容特性。

介绍了半导体二极管的物理结构、工作原理、特性曲线和主要参数。

理想情况下，二极管相当于开关闭合与断开。

介绍了二极管的简单应用电路，包括整流、限幅电路等。

同时还介绍了稳压二极管、发光二极管、光电二极管、变容二极管。

教学内容、要求和重点见如表1.1。

表1.1 教学内容、要求和重点【例题分析与解答】【例题1-1】二极管电路及其输入波形如图1-1所示，设U im>U R,，二极管为理想，试分析电路输出电压，并画出其波形。

解：求解这类电路的基本思路是确定二极管D在信号作用下所处的状态，即根据理想二极管单向导电的特性及具体构成的电路，可获得输出U o的波形。

本电路具体分析如下：当U i增大至U R时，二极管D导通，输出U o被U R嵌位，U o=U R，其他情况下，U o=U i。

这类电路又称为限幅电路。

图1-1【例题1-2】二极管双向限幅电路如图1-2 (a)所示，若输入电压U i=7sinωt (V)，试分析并画出电路输出电压的波形。

（设二极管的U on为0.7V，忽略二极管内阻）。

图1-2解：用恒压降等效模型代替实际二极管，等效电路如图1-2(b)所示，当U i<－3.7V时，D2反偏截止，D1正偏导通，输出电压被钳制在－3.7V；当－3.7V<U i <3.7V时，D1、D2均反偏截止，此时R中无电流，所以U o=U i；当3.7V<U i时，D1反偏截止，D2正偏导通，输出电压被钳制在3.7V。

综合上述分析，可画出的波形如图1-20(c)所示，输出电压的幅度被限制在正负3.7V 之间。

【例题1-3】电路如图1-3（a），二极管为理想，当B点输入幅度为±3V、频率为1kH Z的方波，A点输入幅度为3V、频率为100kH Z的正弦波时，如图1-3（b），试画出Uo点波形。

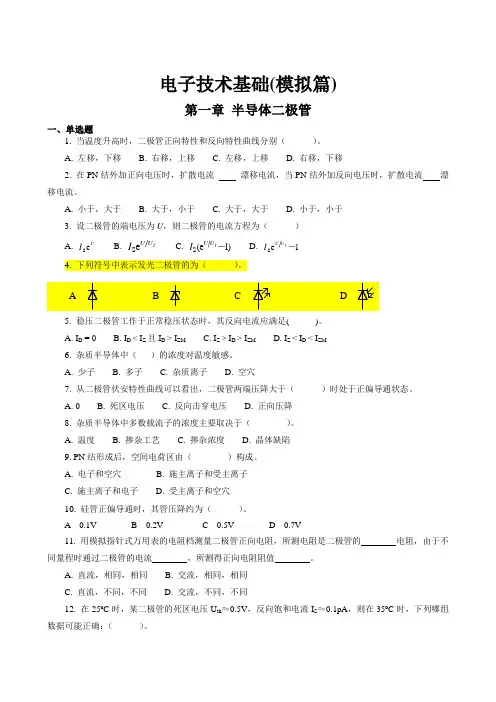

电子技术基础(模拟篇)第一章 半导体二极管一、单选题1. 当温度升高时，二极管正向特性和反向特性曲线分别（ ）。

A. 左移，下移B. 右移，上移C. 左移，上移D. 右移，下移2. 在PN 结外加正向电压时，扩散电流 漂移电流，当PN 结外加反向电压时，扩散电流 漂移电流。

A. 小于，大于B. 大于，小于C. 大于，大于D. 小于，小于3. 设二极管的端电压为U ，则二极管的电流方程为（ ）A. U I e SB. TU U I eS C. )1e (S －T U U I D. 1e S －T U U I4. 下列符号中表示发光二极管的为（ ）。

5. 稳压二极管工作于正常稳压状态时，其反向电流应满足( )。

A. I D = 0B. I D < I Z 且I D > I ZMC. I Z > I D > I ZMD. I Z < I D < I ZM6. 杂质半导体中（ ）的浓度对温度敏感。

A. 少子B. 多子C. 杂质离子D. 空穴7. 从二极管伏安特性曲线可以看出，二极管两端压降大于（ ）时处于正偏导通状态。

A. 0B. 死区电压C. 反向击穿电压D. 正向压降8. 杂质半导体中多数载流子的浓度主要取决于（ ）。

A. 温度B. 掺杂工艺C. 掺杂浓度D. 晶体缺陷9. PN 结形成后，空间电荷区由（ ）构成。

A. 电子和空穴B. 施主离子和受主离子C. 施主离子和电子D. 受主离子和空穴10. 硅管正偏导通时，其管压降约为（ ）。

A 0.1VB 0.2VC 0.5VD 0.7V11. 用模拟指针式万用表的电阻档测量二极管正向电阻，所测电阻是二极管的 电阻，由于不同量程时通过二极管的电流 ，所测得正向电阻阻值 。

A. 直流，相同，相同B. 交流，相同，相同C. 直流，不同，不同D. 交流，不同，不同12. 在25ºC 时，某二极管的死区电压U th ≈0.5V ，反向饱和电流I S ≈0.1pA ，则在35ºC 时，下列哪组数据可能正确：（ ）。

第一章半导体二极管及其电路【教学要求】本章主要介绍了半导体的基础知识及半导体器件的核心环节—PN结。

PN结具有单向导电特性、击穿特性和电容特性。

介绍了半导体二极管的物理结构、工作原理、特性曲线和主要参数。

理想情况下，二极管相当于开关闭合与断开。

介绍了二极管的简单应用电路，包括整流、限幅电路等。

同时还介绍了稳压二极管、发光二极管、光电二极管、变容二极管。

教学内容、要求和重点见如表1.1。

表1.1 教学内容、要求和重点【例题分析与解答】【例题1-1】二极管电路及其输入波形如图1-1所示，设U im>U R,，二极管为理想，试分析电路输出电压，并画出其波形。

解：求解这类电路的基本思路是确定二极管D在信号作用下所处的状态，即根据理想二极管单向导电的特性及具体构成的电路，可获得输出U o的波形。

本电路具体分析如下：当U i增大至U R时，二极管D导通，输出U o被U R嵌位，U o=U R，其他情况下，U o=U i。

这类电路又称为限幅电路。

图1-1【例题1-2】二极管双向限幅电路如图1-2 (a)所示，若输入电压U i=7sinωt (V)，试分析并画出电路输出电压的波形。

（设二极管的U on为0.7V，忽略二极管内阻）。

图1-2解：用恒压降等效模型代替实际二极管，等效电路如图1-2(b)所示，当U i<－3.7V时，D2反偏截止，D1正偏导通，输出电压被钳制在－3.7V；当－3.7V<U i <3.7V时，D1、D2均反偏截止，此时R中无电流，所以U o=U i；当3.7V<U i时，D1反偏截止，D2正偏导通，输出电压被钳制在3.7V。

综合上述分析，可画出的波形如图1-20(c)所示，输出电压的幅度被限制在正负3.7V 之间。

【例题1-3】电路如图1-3（a），二极管为理想，当B点输入幅度为±3V、频率为1kH Z的方波，A点输入幅度为3V、频率为100kH Z的正弦波时，如图1-3（b），试画出Uo点波形。

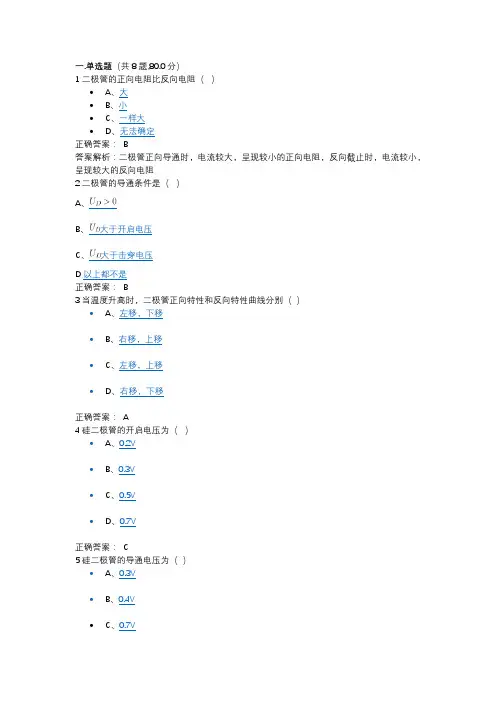

一.单选题（共8题,80.0分）1二极管的正向电阻比反向电阻（）•A、大•B、小•C、一样大•D、无法确定正确答案：B答案解析：二极管正向导通时，电流较大，呈现较小的正向电阻，反向截止时，电流较小，呈现较大的反向电阻2二极管的导通条件是（）A、B、大于开启电压C、大于击穿电压D以上都不是正确答案：B3当温度升高时，二极管正向特性和反向特性曲线分别（）•A、左移，下移•B、右移，上移•C、左移，上移•D、右移，下移正确答案：A4硅二极管的开启电压为（）•A、0.2V•B、0.3V•C、0.5V•D、0.7V正确答案：C5硅二极管的导通电压为（）•A、0.3V•B、0.4V•C、0.7V•D、1.0V正确答案：C6锗二极管的开启电压约为（）•A、0.1V•B、0.3V•C、0.5V•D、0.7V正确答案：A7锗二极管的导通电压约为（）A、0.1V•B、0.2V••C、0.5V•D、0.7V正确答案：B8在25℃时，某二极管的开启电压,反向饱和电流,则在35℃时，哪组数据可能正确？•A、•B、•C、•D、正确答案：D答案解析：根据温度对二极管伏安特性的影响，温度升高正向特性曲线左移，对应正向电压减小，反向曲线下移，反向饱和电流增加，只有满足正向电压减小，反向饱和电流增加的选项才正确。

二.填空题（共2题,20.0分）1二极管加正向偏置电压是指，将电源正极与二极管的_______极相连，电源负极与二极管的_______极相连，此时二极管呈现电阻________,可等效为开关_________.正确答案：第一空：阳；P第二空：阴；N第三空：较小第四空：闭合2二极管反向偏置时，呈现的电阻_______,可等效为开关________.正确答案：第一空：较大第二空：断开。

第3章半导体二极管及其基本应用电路判断下列说法是否正确，用“√”和“”表示判断结果填入空内1. 半导体中的空穴是带正电的离子。

（）2. 温度升高后，本征半导体内自由电子和空穴数目都增多，且增量相等。

（）3. 因为P型半导体的多子是空穴，所以它带正电。

（）4. 在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（）填空1. 半导体是导电能力介于_______和_______之间的物质。

2．利用半导体的_______特性，制成杂质半导体；利用半导体的_______特性,制成光敏电阻，利用半导体的_______特性,制成热敏电阻。

3．PN结加正向电压时_______，加反向电压时_______，这种特性称为PN结的_______ 特性。

4. 二极管最主要的特性是，使用时应考虑的两个主要参数是和和。

;5. 稳压管工作在伏安特性的________区，在该区内的反向电流有较大变化，但它两端的电压 _ ______。

6. 当温度升高时，二极管的正向特性曲线将 ________，反向特性曲线将_______。

选择填空1. 在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。

A. 五价B. 四价C. 三价2. N型半导体中多数载流子是；P型半导体中多数载流子是。

A．自由电子 B．空穴3. N型半导体；P型半导体。

A．带正电 B．带负电 C．呈电中性4. 在掺杂半导体中，多子的浓度主要取决于，而少子的浓度则受的影响很大。

A．温度 B．掺杂浓度 C．掺杂工艺 D．晶体缺陷5. PN结中扩散电流方向是；漂移电流方向是。

A．从P区到N区 B．从N区到P区6. 当PN结未加外部电压时，扩散电流飘移电流。

A．大于 B．小于 C．等于7. 当PN结外加正向电压时，扩散电流漂移电流，耗尽层；当PN结外加反向电压时，扩散电流漂移电流，耗尽层。

A．大于 B．小于 C．等于D．变宽 E．变窄 F．不变8 二极管的正向电阻，反向电阻。

电工电子二极管试题及答案一、选择题1. 以下哪种材料适用于制造二极管？A. 铜B. 铝C. 硅D. 锌答案：C2. 二极管的主要功能是什么？A. 放大电流B. 产生电压C. 控制电流方向D. 调节电阻答案：C3. 在二极管中，电流正向流动时，它被称为：A. 正确流动B. 负载流动C. 直流流动D. 正向流动答案：D4. 二极管反向击穿的结果是：A. 短路B. 开路C. 过载D. 过热答案：A5. 在二极管的V-I特性曲线中，直流工作点是指：A. 二极管的开启状态B. 电压和电流之间的线性关系点C. 二极管的最大耐压点D. 电压和电流之间的非线性关系点答案：B二、填空题1. 二极管的正向电阻也被称为 ________。

答案：导通电阻2. 当二极管正向电压超过其导通电阻时，电流 ________ 变大。

答案：会3. 反向击穿是指二极管的正向电压逆向超过 ________。

答案：击穿电压4. 二极管的一端标有 ________。

答案：阳极5. 在二极管的V-I特性曲线中，曲线的上升部分对应着二极管的________。

答案：正向工作区三、简答题1. 请简要说明二极管的结构和工作原理。

答案：二极管由P型半导体和N型半导体组成，P型半导体中的空穴浓度较高，N型半导体中的电子浓度较高。

当二极管的阳极（P型半导体）连接到正极，而阴极（N型半导体）连接到负极时，形成了正向偏置。

在正向偏置下，空穴从P型半导体向N型半导体流动，而电子从N型半导体向P型半导体流动，形成了二极管的正向电流。

当二极管的阳极连接到负极，而阴极连接到正极时，形成了反向偏置。

在反向偏置下，由于P型半导体中的空穴和N型半导体中的电子不能自由移动，电流无法通过二极管，二极管处于截止状态。

2. 解释二极管的导通和截止状态。

答案：在正向偏置下，二极管处于导通状态。

此时，二极管的阳极连接到正极，而阴极连接到负极。

空穴从P型半导体向N型半导体流动，电子从N型半导体向P型半导体流动，形成了二极管的正向电流。

模拟电⼦技术（模电）模拟试题模拟电路复习预习⽅法：1、掌握基本理论：⼆极管、三极管的特点和⽤途，反馈的定义、分类、判断，功率放⼤的原理与分类，滤波器的基本原理，波形发⽣器的原理与能否起震的判断，直流电源的基本原理及构成。

2、掌握的计算：三极管放⼤电路的静态、动态分析，集成远放的相关计算，振荡电路频率计算，直流电源的简单计算。

3、除开本次提供的例题外同学们要重点复习预习课本习题。

习题⼀、半导体⼆极管及其应⽤1．本征半导体中的⾃由电⼦浓度______空⽳浓度a⼤于 b ⼩于 c 等于答案：C2.在掺杂半导体中，多⼦的浓度主要取决于______a温度 b 材料 c掺杂⼯艺 d掺杂浓度答案：B3.在掺杂半导体中，少⼦的浓度受______的影响很⼤a 温度 b掺杂⼯艺 c 掺杂浓度答案：C4.在掺杂半导体中，多⼦的浓度越⾼，少⼦的浓度越______a ⾼b 低 c不变答案：B5.N 型半导体______a 带正电b 带负电c 呈中性答案：C6.温度升⾼ N 型半导体的电阻率将______a 增⼤b 减⼩c 不变答案：C7. 当 PN 结正向偏置时，耗尽层将______a 不变b 变宽⼩于答案：C8.当环境温度升⾼时，⼆极管的正向电压将a 升⾼b 降低c 不变答案：b●9.当环境温度升⾼时，⼆极管的死区电压将______a 升⾼b 降低c 不变答案：b10.当环境温度升⾼时，⼆极管的反向饱和电流将______a 增⼤b 减⼩c 不变答案：a11.⼆极管的正向电压降⼀般具有______温度系数a 正b 负c 零答案：b12.确保⼆极管安全⼯作的两个主要参数分别是______和______a UD,IFb IF,ISc IF,UR13.理想⼆极管的主要性能指标为 ______a UD=0,IR=0,b UD =0.3V ，IR=0c UD =0.5V ，IR =IS答案：a13.稳压管通常⼯作于______，来稳定直流输出电压a 截⽌区b 正向导通区c 反向击穿区12.对于稳定电压为 10V 的稳压管，当环境温度升⾼时，其稳定电压将 ______a 升⾼b 降低c 不变答案：c13.⼆极管的反偏电压升⾼，其结电容 ______a 增⼤b 减⼩c 不变答案：b17.⼆极管正向偏置时，其结电容主要是 ______a 势垒电容b 扩散电容 c⽆法判断答案：b18.锗⼆极管的死区电压约为 ______答案：aa 0.1Vb 0.2Vc 0.3V19.硅⼆极管的完全导通后的管压降约为 ______a 0.3Vb 0.5Vc 0.7V答案：c20.由⼆极管的伏安特性可知，⼆极管的管压降越⾼，⼆极管的电阻越 ______a ⼤b ⼩c 不变答案：b22.已知⼆极管的静态⼯作点 UD 和ID ，则⼆极管的静态电阻为 ______a UD/IDb UT /IDc UD/IS答案：a24. ⼀个硅⼆极管在正向电压UD=0.6V时，正向电流ID=10mA。

二级管电路习题选1 在题1.1图所示电路中，U0电压为（）。

（a）12V （b）-9V （c）-3V2 在题1.2图所示电路中，所有二极管均为理想元件，则D1、D2、D3的工作状态为（）。

（a）D1导通，D2、D3截止（b）D1、D2截止，D3导通（c）D1、D3截止，D2导通题1.1图题1.2图3 在题1.3图所示电路中，所有二极管均为理想元件，则D1、D2的工作状态为（）。

（a）D1导通，D2、截止（b）D1、D2均导通（c）D1、截止，D2导通题1.3图题1.4图4 在题1.4图所示电路中，D1、D2为理想元件，则电压U0为（）。

（a）3V （b）5V （c）2V5 电路如题1.5图（a）所示，二极管D为理想元件，输入信号u i为图（b）所示的三角波，则输出电压u0的最大值为（）。

（a）5V （b）17V （c）7V（a）(b)题1.5图6 在题1.6图所示电路中，二极管为理想元件，u A=3v,u B=2sinωtV,R=4KΩ,则u F等于( ).（a）3V （b）2sinωtV （c）3+2sinωtV题1.6图题1.7图7 在题1.7图所示电路中，二极管为理想元件，则输出电压U0为（）。

（a）3V （b）0V （c）－12V8 在题1.8图（1）所示电路中，二极管D为理想元件，设u1=2sinωtV,稳压二极管D Z的稳定电压为6V，正向压降不计，则输出电压u0的波形为图（2）中的波形（）。

(1) (2)9 在题1.9图所示电路中，稳压二极管D Z2的稳定电压为6V，D Z2的稳定电压为12V，则输出电压U0等于（）。

（a）12V （b）6V （c）18V10 在题1.10图所示电路中，稳压二极管D Z1和 D Z2的稳定电压分别为6V和9V，正向电压降都是0.7V。

则电压U0等于（）。

（a）3V （b）15V （c）－3V11 在题1.11图所示电路中，稳压二极管D Z1的稳定电压U Z1=12V,D Z2的稳定电压U Z2=6V，则电压U0等于（）。

模拟电子技术二极管典型例题【例1-1】分析图所示电路的工作情况，图中I为电流源，I=2mA。

设20℃时二极管的正向电压降U D=660mV，求在50℃时二极管的正向电压降。

该电路有何用途？电路中为什么要使用电流源？【相关知识】二极管的伏安特性、温度特性，恒流源。

【解题思路】推导二极管的正向电压降，说明影响正压降的因素及该电路的用途。

【解题过程】该电路利用二极管的负温度系数，可以用于温度的测量。

其温度系数–2mV/℃。

20℃时二极管的正向电压降U D=660mV50℃时二极管的正向电压降U D=660 –（2´30）=600 mV因为二极管的正向电压降U D是温度和正向电流的函数，所以应使用电流源以稳定电流，使二极管的正向电压降U D仅仅是温度一个变量的函数。

【例1-2】电路如图(a)所示，已知，二极管导通电压。

试画出u I与u O的波形，并标出幅值。

图(a)【相关知识】二极管的伏安特性及其工作状态的判定。

【解题思路】首先根据电路中直流电源与交流信号的幅值关系判断二极管工作状态；当二极管的截止时，u O=u I；当二极管的导通时，。

【解题过程】由已知条件可知二极管的伏安特性如图所示，即开启电压U on和导通电压均为0.7V。

由于二极管D1的阴极电位为＋3V，而输入动态电压u I作用于D1的阳极，故只有当u I高于＋3.7V时D1才导通，且一旦D1导通，其阳极电位为3.7V，输出电压u O=＋3.7V。

由于D2的阳极电位为－3V，而u I作用于二极管D2的阴极，故只有当u I低于－3.7V时D2才导通，且一旦D2导通，其阴极电位即为－3.7V，输出电压u O=－3.7V。

当u I在－3.7V到＋3.7V之间时，两只管子均截止，故u O=u I。

u I和u O的波形如图(b)所示。

图(b)【例1-3】某二极管的反向饱和电流，如果将一只1.5V的干电池接在二极管两端，试计算流过二极管的电流有多大？【相关知识】二极管的伏安特性。
