储气罐技术参数表

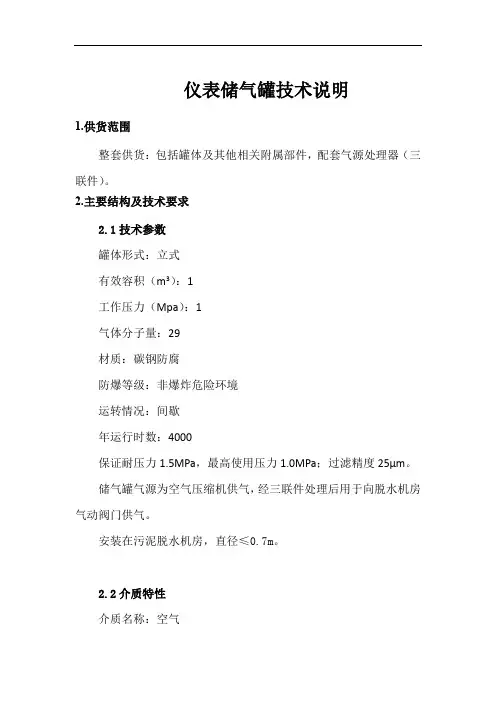

仪表储气罐技术说明
1.供货范围
整套供货：包括罐体及其他相关附属部件，配套气源处理器（三联件）。

2.主要结构及技术要求
2.1技术参数
罐体形式：立式
有效容积（m3）：1
工作压力（Mpa）：1
气体分子量：29
材质：碳钢防腐
防爆等级：非爆炸危险环境
运转情况：间歇
年运行时数：4000
保证耐压力1.5MPa，最高使用压力1.0MPa；过滤精度25μm。

储气罐气源为空气压缩机供气，经三联件处理后用于向脱水机房气动阀门供气。

安装在污泥脱水机房，直径≤0.7m。

2.2介质特性
介质名称：空气
气提分子量：29
腐蚀性：无
2.3安装条件
安装位置：室内不采暖
安装现场温度：常温
2.4设备的防腐
包装前对机加工面按 GB4879 标准要求做防腐处理。

运输、安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。

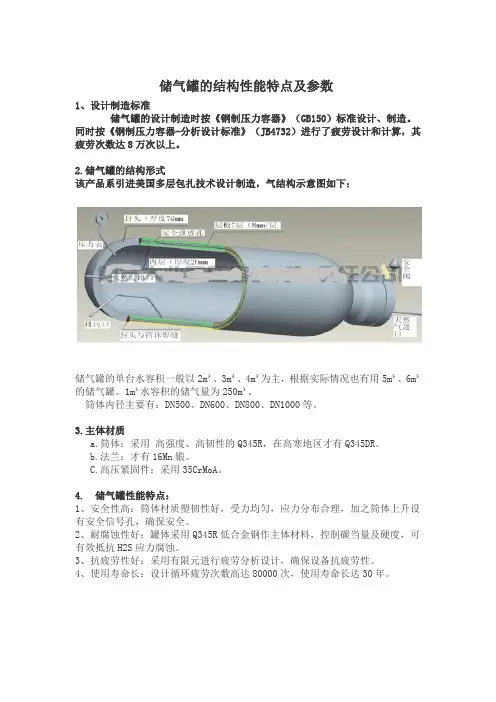

储气罐的结构性能特点及参数
1、设计制造标准
储气罐的设计制造时按《钢制压力容器》（GB150）标准设计、制造。

同时按《钢制压力容器-分析设计标准》（JB4732）进行了疲劳设计和计算，其疲劳次数达8万次以上。

2.储气罐的结构形式
该产品系引进美国多层包扎技术设计制造，气结构示意图如下：
储气罐的单台水容积一般以2m³、3m³、4m³为主，根据实际情况也有用5m³、6m³的储气罐。

1m³水容积的储气量为250m³。

筒体内径主要有：DN500、DN600、DN800、DN1000等。

3.主体材质
a.筒体：采用高强度、高韧性的Q345R，在高寒地区才有Q345DR。

b.法兰：才有16Mn锻。

C.高压紧固件：采用35CrMoA。

4. 储气罐性能特点：
1、安全性高：筒体材质塑韧性好，受力均匀，应力分布合理，加之筒体上升设有安全信号孔，确保安全。

2、耐腐蚀性好：罐体采用Q345R低合金钢作主体材料，控制碳当量及硬度，可有效抵抗H2S应力腐蚀。

3、抗疲劳性好：采用有限元进行疲劳分析设计，确保设备抗疲劳性。

4、使用寿命长：设计循环疲劳次数高达80000次，使用寿命长达30年。

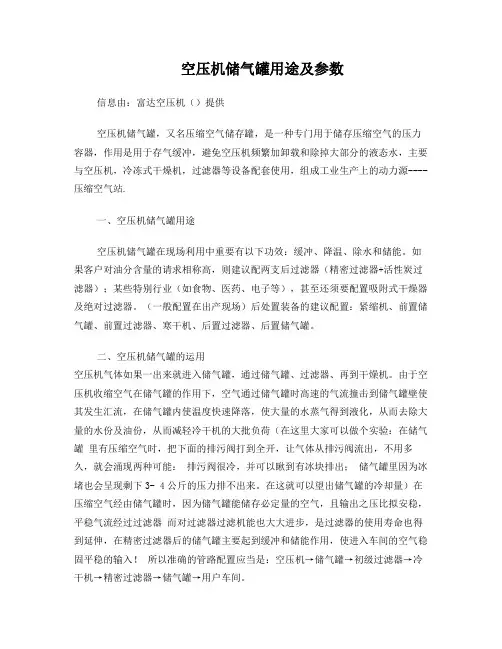

空压机储气罐用途及参数信息由：富达空压机（）提供空压机储气罐，又名压缩空气储存罐，是一种专门用于储存压缩空气的压力容器，作用是用于存气缓冲，避免空压机频繁加卸载和除掉大部分的液态水，主要与空压机，冷冻式干燥机，过滤器等设备配套使用，组成工业生产上的动力源----压缩空气站.一、空压机储气罐用途空压机储气罐在现场利用中重要有以下功效：缓冲、降温、除水和储能。

如果客户对油分含量的请求相称高，则建议配两支后过滤器（精密过滤器+活性炭过滤器）；某些特别行业（如食物、医药、电子等），甚至还须要配置吸附式干燥器及绝对过滤器。

（一般配置在出产现场）后处置装备的建议配置：紧缩机、前置储气罐、前置过滤器、寒干机、后置过滤器、后置储气罐。

二、空压机储气罐的运用空压机气体如果一出来就进入储气罐，通过储气罐、过滤器、再到干燥机。

由于空压机收缩空气在储气罐的作用下，空气通过储气罐时高速的气流撞击到储气罐壁使其发生汇流，在储气罐内使温度快速降落，使大量的水蒸气得到液化，从而去除大量的水份及油份，从而减轻冷干机的大批负荷（在这里大家可以做个实验：在储气罐里有压缩空气时，把下面的排污阀打到全开，让气体从排污阀流出，不用多久，就会涌现两种可能：排污阀很冷，并可以瞅到有冰块排出；储气罐里因为冰堵也会呈现剩下3- 4公斤的压力排不出来。

在这就可以望出储气罐的冷却量）在压缩空气经由储气罐时，因为储气罐能储存必定量的空气，且输出之压比拟安稳，平稳气流经过过滤器而对过滤器过滤机能也大大进步，是过滤器的使用寿命也得到延伸，在精密过滤器后的储气罐主要起到缓冲和储能作用，使进入车间的空气稳固平稳的输入！所以准确的管路配置应当是：空压机→储气罐→初级过滤器→冷干机→精密过滤器→储气罐→用户车间。

三、空压机储气罐的作用储气罐的作用是维持压缩空气系统的管网压力不要出现大的波动。

由于压缩空气系统末端的用气量一般不可能是任何时候都是平稳的，所以要利用储气罐来平衡系统压力的平稳和减少空压机的频繁加载和卸载。

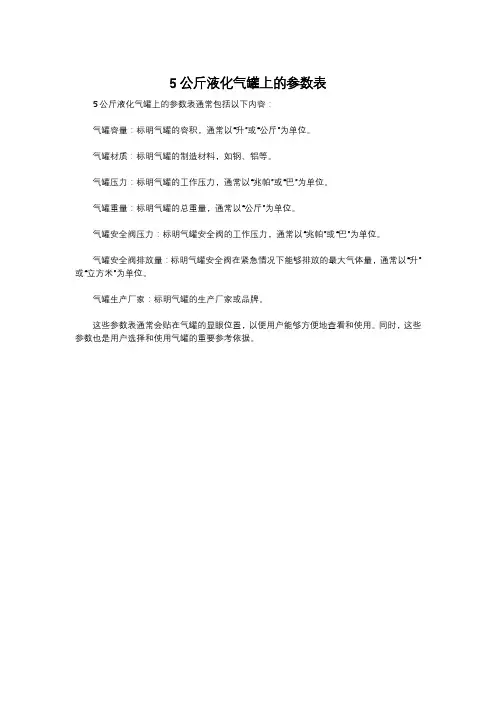

5公斤液化气罐上的参数表
5公斤液化气罐上的参数表通常包括以下内容：
气罐容量：标明气罐的容积，通常以“升”或“公斤”为单位。

气罐材质：标明气罐的制造材料，如钢、铝等。

气罐压力：标明气罐的工作压力，通常以“兆帕”或“巴”为单位。

气罐重量：标明气罐的总重量，通常以“公斤”为单位。

气罐安全阀压力：标明气罐安全阀的工作压力，通常以“兆帕”或“巴”为单位。

气罐安全阀排放量：标明气罐安全阀在紧急情况下能够排放的最大气体量，通常以“升”或“立方米”为单位。

气罐生产厂家：标明气罐的生产厂家或品牌。

这些参数表通常会贴在气罐的显眼位置，以便用户能够方便地查看和使用。

同时，这些参数也是用户选择和使用气罐的重要参考依据。

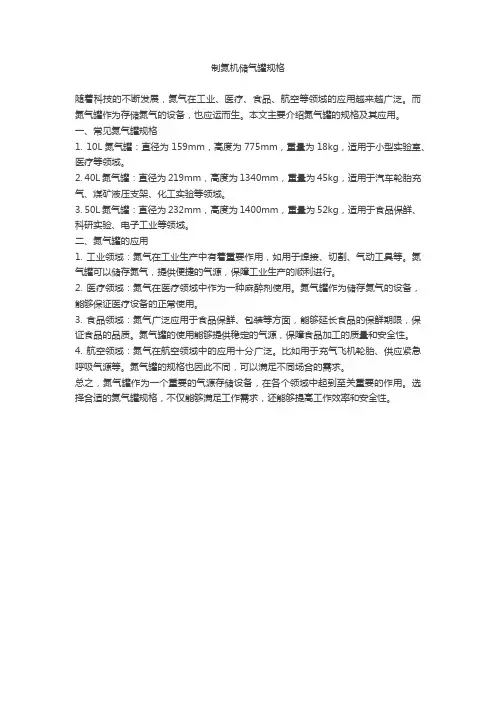

制氮机储气罐规格
随着科技的不断发展，氮气在工业、医疗、食品、航空等领域的应用越来越广泛。

而氮气罐作为存储氮气的设备，也应运而生。

本文主要介绍氮气罐的规格及其应用。

一、常见氮气罐规格
1. 10L氮气罐：直径为159mm，高度为775mm，重量为18kg，适用于小型实验室、医疗等领域。

2. 40L氮气罐：直径为219mm，高度为1340mm，重量为45kg，适用于汽车轮胎充气、煤矿液压支架、化工实验等领域。

3. 50L氮气罐：直径为232mm，高度为1400mm，重量为52kg，适用于食品保鲜、科研实验、电子工业等领域。

二、氮气罐的应用
1. 工业领域：氮气在工业生产中有着重要作用，如用于焊接、切割、气动工具等。

氮气罐可以储存氮气，提供便捷的气源，保障工业生产的顺利进行。

2. 医疗领域：氮气在医疗领域中作为一种麻醉剂使用。

氮气罐作为储存氮气的设备，能够保证医疗设备的正常使用。

3. 食品领域：氮气广泛应用于食品保鲜、包装等方面，能够延长食品的保鲜期限，保证食品的品质。

氮气罐的使用能够提供稳定的气源，保障食品加工的质量和安全性。

4. 航空领域：氮气在航空领域中的应用十分广泛。

比如用于充气飞机轮胎、供应紧急呼吸气源等。

氮气罐的规格也因此不同，可以满足不同场合的需求。

总之，氮气罐作为一个重要的气源存储设备，在各个领域中起到至关重要的作用。

选择合适的氮气罐规格，不仅能够满足工作需求，还能够提高工作效率和安全性。

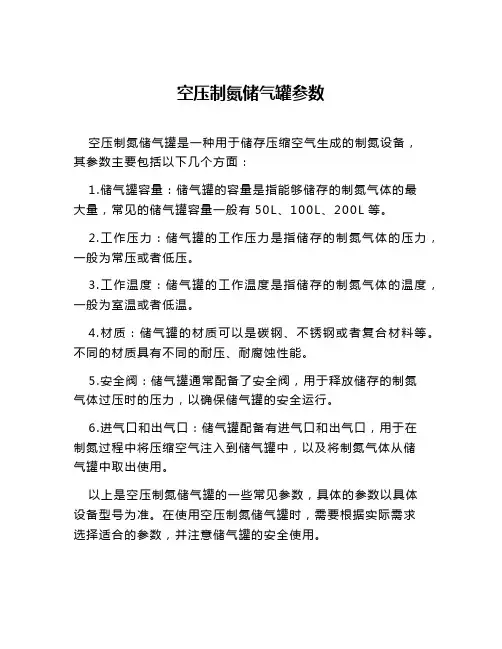

空压制氮储气罐参数
空压制氮储气罐是一种用于储存压缩空气生成的制氮设备，
其参数主要包括以下几个方面：
1.储气罐容量：储气罐的容量是指能够储存的制氮气体的最
大量，常见的储气罐容量一般有50L、100L、200L等。

2.工作压力：储气罐的工作压力是指储存的制氮气体的压力，一般为常压或者低压。

3.工作温度：储气罐的工作温度是指储存的制氮气体的温度，一般为室温或者低温。

4.材质：储气罐的材质可以是碳钢、不锈钢或者复合材料等。

不同的材质具有不同的耐压、耐腐蚀性能。

5.安全阀：储气罐通常配备了安全阀，用于释放储存的制氮
气体过压时的压力，以确保储气罐的安全运行。

6.进气口和出气口：储气罐配备有进气口和出气口，用于在
制氮过程中将压缩空气注入到储气罐中，以及将制氮气体从储
气罐中取出使用。

以上是空压制氮储气罐的一些常见参数，具体的参数以具体
设备型号为准。

在使用空压制氮储气罐时，需要根据实际需求
选择适合的参数，并注意储气罐的安全使用。

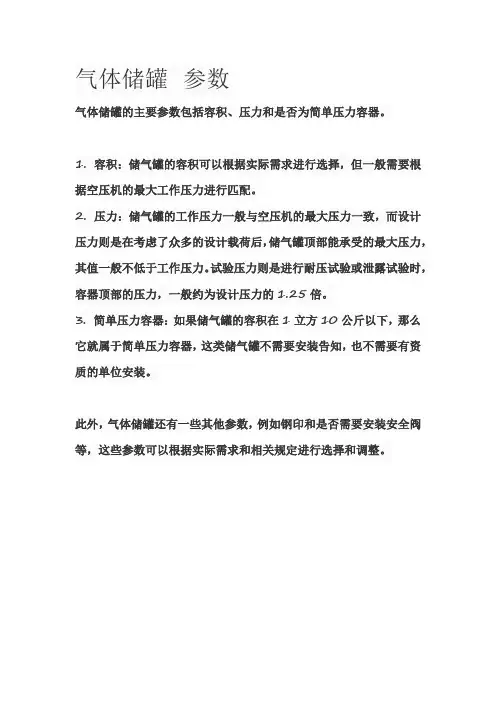

气体储罐参数
气体储罐的主要参数包括容积、压力和是否为简单压力容器。

1. 容积：储气罐的容积可以根据实际需求进行选择，但一般需要根据空压机的最大工作压力进行匹配。

2. 压力：储气罐的工作压力一般与空压机的最大压力一致，而设计压力则是在考虑了众多的设计载荷后，储气罐顶部能承受的最大压力，其值一般不低于工作压力。

试验压力则是进行耐压试验或泄露试验时，容器顶部的压力，一般约为设计压力的1.25倍。

3. 简单压力容器：如果储气罐的容积在1立方10公斤以下，那么它就属于简单压力容器，这类储气罐不需要安装告知，也不需要有资质的单位安装。

此外，气体储罐还有一些其他参数，例如钢印和是否需要安装安全阀等，这些参数可以根据实际需求和相关规定进行选择和调整。
