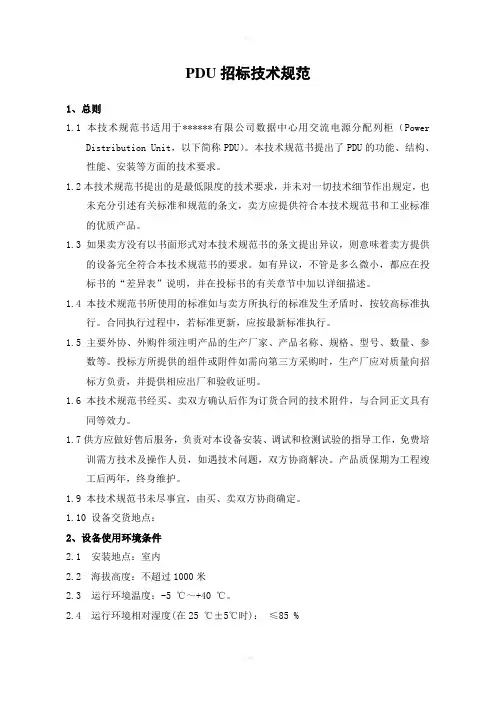

PDU招标技术规范1、总则1.1本技术规范书适用于******有限公司数据中心用交流电源分配列柜（PowerDistribution Unit，以下简称PDU）。
本技术规范书提出了PDU的功能、结构、性能、安装等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术规范书和工业标准的优质产品。
1.3 如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本技术规范书的要求。
如有异议，不管是多么微小，都应在投标书的“差异表”说明，并在投标书的有关章节中加以详细描述。
1.4 本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
合同执行过程中，若标准更新，应按最新标准执行。
1.5 主要外协、外购件须注明产品的生产厂家、产品名称、规格、型号、数量、参数等。
投标方所提供的组件或附件如需向第三方采购时，生产厂应对质量向招标方负责，并提供相应出厂和验收证明。
1.6 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
1.7供方应做好售后服务，负责对本设备安装、调试和检测试验的指导工作，免费培训需方技术及操作人员，如遇技术问题，双方协商解决。
产品质保期为工程竣工后两年，终身维护。
1.9 本技术规范书未尽事宜，由买、卖双方协商确定。
1.10 设备交货地点：2、设备使用环境条件2.1 安装地点：室内2.2 海拔高度：不超过1000米2.3 运行环境温度：-5 ℃～+40 ℃。
2.4 运行环境相对湿度(在25 ℃±5℃时)：≤85 %2.5 污秽等级： II 级2.6 抗震能力：7 级3、供货范围每台PDU至少包括如下项目，但不限于此：1)PDU本体及元件2)备品备件和必要的事故易损备件至少满足一个大修期并列出清单(包含在投标报价内)。
4、遵循的主要标准：所提供的设备应遵循以下机构的技术标准但不限于此：美国国家标准局（ANSI）加拿大标准协会（CSA）94号联邦信息处理标准出版物（FIPS Pub 94）电气和电子工程师协会（IEEE）ISO 9001电气规范（NEC-NFPA 70）电气制造业协会标准(NEMA)防火协会标准(NFPA 75)(UL)Underwriters 照明灯具检测实验室传输设备用电源分配列柜(YD/T939-2005)通信用配电设备（YD/T585-1999）通信电源设备型号命名方法（YD/T638.3-1998）通信电源设备的防雷技术要求和测试方法（YD/T944-1998）5、主要技术要求5.1 输入电源路数：单路5.2 输入交流电压380V，50Hz，三相五线。
5.3 输出功率：130KW5.4 输出交流电压380/220V，三相五线，星形接法中性点接地。
5.5 PDU柜体内设有相互之间绝缘的N线、地线端子排。
各带电回路与地之间的绝缘电阻应不小于10MΩ。
5.5 PDU的噪声水平应低于美国国家标准局ANSI C89的变压器标准。
5.6 框架结构和外壳：1）PDU的框架应为焊接钢结构，并应配有四个永久性水平支撑物，以方便安装。
2）PDU的柜门为金属框钢化玻璃门，配有安全锁，需用钥匙才能开启，门开启的角度不小于90°。
侧板及后板为可拆卸结构，必须采用螺钉固定的方式，需使用工具才能打开。
3）PDU需配备方便拆卸、可互换的输出电缆托盘，以便满足现场的不同需要。
4）为保证安装的灵活性，所有操作均可从PDU正面及任一侧面或背面来完成。
5）PDU内部走线应封闭在安全防护隔板内，防护板必须用螺钉与柜体固定，为保证运行安全，防护板固定螺丝必须采用防脱结构，避免防护板拆卸过程中螺钉掉落。
6）PDU内所有出线断路器应具备热插拔功能。
7）为保证接地良好、防静电和进行EMI（电磁干扰）/RFI（屏蔽），应使用多芯铜线将面板与框架相连接。
8）PDU应采用自然风冷。
PDU在自然风冷的条件下连续满负荷运行，热保护电路不应启动。
9）PDU的散热通过一个屏蔽保护盖来完成，保护盖同时可以阻止外部物质的进入。
10）柜体体积不大于800mm（宽）×2000mm(高)×400mm（深）。
11）在柜体表面只允许有品牌及型号标识，不得标识生产厂家的名称、地址、联系方式等信息。
5.7电缆连接1）PDU应配有电源接线盒，作为输入电源导线及绝缘接地导线连接场所。
2）进、出电缆连接方式必须为螺丝压接。
3）进出线方式为下进下出，为便于连线，柜体应设有专用走线仓，走线仓宽度不小于200mm。
5.8进线开关（断路器）。
1）进线开关整定电流为250A，应能提供过流保护，并可将该PDU的所有电源断开。
2）进线开关应配置用于监视开关状态的辅助触点。
3）进线开关需附带一个与其控制器相连接的24V直流并联跳闸装置和紧急电源切断按钮。
5.9隔离变压器1）PDU内预留一台160KVA容量、K-13滤波型静电屏蔽隔离变压器的安装位置及安装条件，以便在需要时方便的增加。
2）隔离变压器应为干式、双屏蔽、三相、同芯、对流气冷式，符合UL1561标准，最大温升为150℃。
隔离变压器所有线圈均为铜线。
3）隔离变压器阻抗电压应为4.0%~5.5%，共态噪声衰减120dB，最大附加谐波电流畸变应小于0.5%，满负荷效率为不低于98%。
4）隔离变压器一次、二次额定工作电压均为400V。
5）PDU配有隔离变压器的过热保护。
如果隔离变压器温度达到180℃，就会响起警报，通知工作人员；如果温度达到200℃，本装置就会自动关闭，停止操作。
三相线圈中的每个线圈里都装有温度传感器。
5.10 PDU单台现场紧急电源切断PDU单台现场紧急电源切断包括一个全防护型、发光式“紧急电源切断”按钮。
按下此按钮，将会启动进线断路器的并联跳闸回路，以立即停止本装置的操作。
5.11计算机级接地PDU应有一个计算机级、单点接地，接地应符合计算机生产商的推荐、电气和电子工程师协会（IEEE）1100S标准和电气规范(NEC)的要求。
隔离变压器的中性线要求可靠接地。
5.12输出配电盘1）在PDU中有垂直安装的输出配电盘，用以给指定负载配电。
2）输出配电盘由一个主断路器进行单独保护。
每个配电盘仅提供配电盘的电缆入口，而不暴露装置的其他部分。
每个配电盘包括单独的不接地系统、一条隔离的单独接地和安全接地母线，用于输出电路的中性点和安全接地。
中性母线载流量至少为控制盘满负载额定值的1.73倍，以适合单相非线性负载带来的高谐波中性电流。
5.13分支电路断路器1）每个负载有一个单独的分支断路器保护。
每个分支断路器均设过流保护，并清楚地标明“ON”（开）、“OFF”（关）和“TRIPPED”（事故跳闸）位置。
2）分支电路断路器上应有标识，标明分支电路的编号及所服务的设备，标识必须可更换，以便于根据实际需要进行调整标识内容，不接受采用不干胶做标识的方式。
3）分支电路断路器必须采用专用汇流排，可在系统运行状态下进行断路器的更换，更换过程简单方便，对运行设备无影响；必须可灵活地将三个相邻的单相断路器更换为一个三相断路器。
4）每柜可安装分支断路器的空间应不少于48位；供货时要求配置32A单相断路器不少于24只，32A三相断路器不少于4只。
6、监视系统6.1 PDU设备配有采用微处理器的功率监视器面板。
6.2 监视器面板收集和处理由各类传感器及PDU内外的继电器和开关所取得的信息。
6.3 监视参数和警报信号显示在PDU的显示屏上，并可以使用一根双绞线与集中监控系统进行通信，且必须使用标准的通讯接口及开放的通讯协议。
另外，监视屏应装有一个维护接口，用于调节参数和进行诊断。
6.4 监视系统应监视和显示下列参数：1)输入电压：所有三相的相间线电压2)输出电压：所有三相的相间线电压3)输出电压：所有三相从导线到中性点的相电压4)所有三相输出电流5)输出中性电流6)系统接地电流7)输出频率8)输出视在功率(kVA)9)输出有功功率(kW)10)输出有功电能(kWh)11)输出功率因数12)负载百分比所有的三相参数同时显示。
使用正确的均方根(RMS)测量方法监视所有的电压和电流参数，以便精确表示计算机和其他敏感负载的非正弦曲线的波形特征。
预留提供检测每个分路开关工作电流的检测系统之安装条件，检测数据可通过标准接口协议，为监控系统提供数据。
7、警报器报警7.1 监视系统探测并通过声音警报和警报信息对下列情况发出警报：1)过压输出2)变压器过热3)欠压输出4)频差5)输出过电流6)相序误差7)中性线过电流8)相位损失9)接地过电流7.2 对监视参数所有警报的门限值均可以通过维护接口进行调节，以使其与实际要求相匹配。
这些警报的工厂设定值如下：1)过压输出——输出电压超过标称电压的+6%。
2)欠压输出——输出电压低于标称电压的-13%。
3)过电流输出——超过满负荷电流的95%。
4)中性线过电流——中性线电流超过满负荷电流的95%。
5)接地过电流——接地电流超过5A6)频差——输出频率超过标称频率±0.5Hz7.3 为了便于检修故障，所有警报资料均需存储在使用电池（非变动性）的存储器里，防止数据因停电而丢失，如果不再需要所存数据，可以通过手动重置将数据清除。
7.4 警报状态出现后，可以通过警报装置本身，也可以通过中央监控系统将警报器手动重置。
7.5 客户警报器报警：监视系统应可以提供触点闭合警报器报警。
每个触点有20个字的客户警报信息。
7.6 警报信息可以通过维护接口进行处理，以使其与现场要求相匹配。
7.7 综合触点：PDU配有一个综合警报触点，用于远距离警报。
一旦出现任何警报，这些触点即改变状态，并在警报静音之后恢复正常。
8、显示8.1 所有监视参数和警报信息均将显示在高清晰度液晶显示器上，该显示器装在PDU装置前门上。
门上还有一个识别装置编号，紧急电源切断开关和一个警报预设置/静音开关。
8.2 出现警报时，警报预设置/静音开关灯亮，只有将所有警报重置之后，开关灯才会熄灭。
8.3 警报预设置/静音开关还可用于将声音警报改为静音和将无效警报重置。
8.4 自动扫描：为了便于操作，监视系统配有一个自动扫描装置，可以提供连续的顺序选择，并显示所有监视参数和实际警报信息。
系统还配有一个“保持/顺序”开关，可以中断自动扫描装置，并根据需要手动选择显示参数。
9、附件9.1 低压控制接线盒1)PDU应配有一个独立的低压控制接线盒，用于连接所有建筑接口警报器和控制器、集中监控和所有远距离紧急电源切换开关。
2)低压接线盒还应包含有一个24V直流、双刀双掷继电器，用于与环境系统、警报器面板等相连接。
警报器触点额定值为AC240V，10A。
