手机漏电的维修方法
- 格式:doc
- 大小:136.00 KB
- 文档页数:8
手机漏电解决方法
手机漏电是指手机在使用过程中出现漏电现象,不仅会影响手机的正常使用,还可能对用户造成安全隐患。
因此,及时了解手机漏电的解决方法对于保障手机使用安全至关重要。
下面我们将介绍手机漏电的解决方法,希望能帮助大家解决手机漏电问题。
首先,要检查手机充电线是否损坏。
充电线损坏会导致手机漏电,因此在出现手机漏电问题时,首先要检查充电线是否存在外观损坏或线路老化等情况。
如果发现充电线有损坏,应立即更换新的充电线,以免造成更严重的安全隐患。
其次,要检查手机充电口是否干净。
有时候手机充电口会因为灰尘或杂物堵塞而导致漏电问题,因此在出现手机漏电情况时,可以使用棉签轻轻清洁充电口,确保充电口干净无杂物,以解决手机漏电问题。
另外,要检查手机电池是否老化。
手机电池老化也是导致手机漏电的常见原因之一,因此在出现手机漏电问题时,可以考虑更换新的手机电池,以解决手机漏电问题。
此外,要避免使用劣质充电器。
劣质充电器不仅会影响手机充电速度,还可能导致手机漏电,因此在购买充电器时,要选择正规渠道购买,避免购买劣质充电器,以保障手机使用安全。
最后,要及时修复手机内部故障。
如果经过以上方法检查后,手机仍然存在漏电问题,那么可能是手机内部出现故障,这时候建议及时送手机到正规维修点进行维修,以解决手机漏电问题。
总之,手机漏电是一种常见的安全隐患,我们在日常使用手机时要注意检查充电线、充电口、电池以及充电器的情况,及时发现并解决手机漏电问题,以保障手机使用安全。
希望以上介绍的解决方法能够帮助大家更好地解决手机漏电问题,保障手机使用安全。

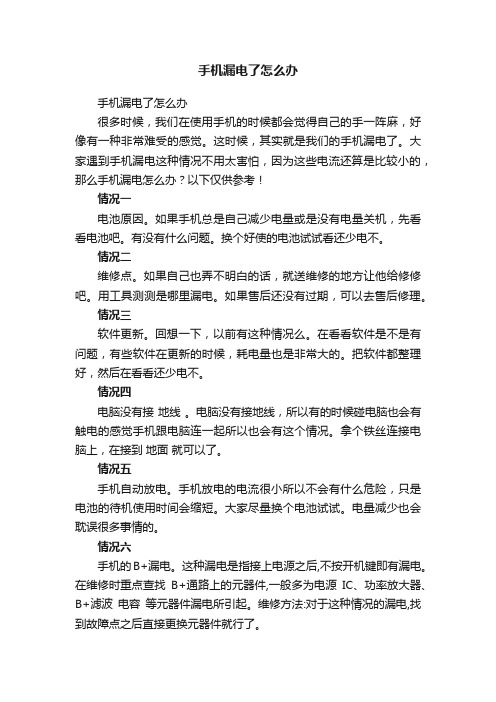

手机漏电了怎么办手机漏电了怎么办很多时候,我们在使用手机的时候都会觉得自己的手一阵麻,好像有一种非常难受的感觉。
这时候,其实就是我们的手机漏电了。
大家遇到手机漏电这种情况不用太害怕,因为这些电流还算是比较小的,那么手机漏电怎么办?以下仅供参考!情况一电池原因。
如果手机总是自己减少电量或是没有电量关机,先看看电池吧。
有没有什么问题。
换个好使的电池试试看还少电不。
情况二维修点。
如果自己也弄不明白的话,就送维修的地方让他给修修吧。
用工具测测是哪里漏电。
如果售后还没有过期,可以去售后修理。
情况三软件更新。
回想一下,以前有这种情况么。
在看看软件是不是有问题,有些软件在更新的时候,耗电量也是非常大的。
把软件都整理好,然后在看看还少电不。
情况四电脑没有接地线。
电脑没有接地线,所以有的时候碰电脑也会有触电的感觉手机跟电脑连一起所以也会有这个情况。
拿个铁丝连接电脑上,在接到地面就可以了。
情况五手机自动放电。
手机放电的电流很小所以不会有什么危险,只是电池的待机使用时间会缩短。
大家尽量换个电池试试。
电量减少也会耽误很多事情的。
情况六手机的B+漏电。
这种漏电是指接上电源之后,不按开机键即有漏电。
在维修时重点查找B+通路上的元器件,一般多为电源IC、功率放大器、B+滤波电容等元器件漏电所引起。
维修方法:对于这种情况的漏电,找到故障点之后直接更换元器件就行了。
情况七手机负载漏电。
负载漏电即是电源输出通路上有元器件漏电。
这种情况下接上电源时,不安开机键是不会漏电的,这种情况就比较复杂了,首先是因为电源输出通路上的元器件比较多,电路较为复杂,其次有时漏电元器件本身并不发热,而是电源IC发热,这种情况很令维修人员头疼。
维修方法:对于这种情况的漏电,针对这种情况可以用松香烟法来维修,就是将松香烟靠近手机的主板,松香烟即附着在手机元器件上。
手机漏电了怎么办一、无论什么手机,漏电从故障原因来分,可以大致分为三种:1、B+漏电:这种漏电是指一接上电源,不按开机键即有漏电。
手机漏电解决方法手机漏电是一种常见的问题,如果不及时处理,可能会对人身安全造成威胁。
手机漏电的原因有很多,可能是手机充电器的问题,也可能是手机本身出现了一些故障。
不过,不管是什么原因导致的手机漏电,我们都需要及时解决。
下面,我将为大家介绍一些常见的手机漏电解决方法。
首先,当发现手机漏电时,第一步是立即停止使用手机,并将手机与电源断开。
这样可以避免漏电对人身安全造成伤害。
接下来,我们可以尝试使用另一个充电器对手机进行充电,如果手机在更换充电器后没有漏电现象,那么很可能是原充电器出现了问题。
在这种情况下,建议大家购买一个新的原装充电器,避免使用劣质充电器,以免给手机充电带来安全隐患。
其次,如果更换充电器后手机仍然存在漏电现象,那么问题很可能出现在手机本身。
这时候,我们可以尝试将手机关机,并将电池取出,用干净的布擦拭手机和电池的接触点,确保没有灰尘或杂物导致漏电。
然后重新安装电池,开机测试。
如果手机依然存在漏电现象,建议大家立即联系手机厂家或专业维修人员进行检修,切勿私自拆解手机,以免造成更严重的问题。
另外,有些用户可能会遇到手机漏电的情况是在通话或使用手机时出现的。
这时候,建议大家立即停止使用手机,并将手机与电源断开。
然后进行上述的检查和处理步骤,确保手机没有漏电问题后再继续使用。
总的来说,手机漏电是一种比较危险的问题,需要我们及时处理和解决。
在日常使用手机时,也要注意以下几点,一是不要使用劣质充电器,尽量使用原装充电器;二是不要在手机通话或充电时使用,以免出现漏电问题;三是定期对手机进行清洁和检查,确保手机的正常使用。
希望大家在日常使用手机时能够注意安全问题,及时处理手机漏电问题,保障自己和他人的人身安全。
以上就是关于手机漏电解决方法的介绍,希望对大家有所帮助。
如果大家在使用手机过程中遇到漏电问题,可以参考上述方法进行处理。
同时也希望大家在购买手机和配件时,选择正规渠道购买,避免使用劣质产品给自己带来安全隐患。
【干货】iPhone6加电漏电或者大电流不开机的维修案例要快速修好此类故障,熟悉供电的流程当然是必不可少的!通过实测,在没开机的情况下有两路电压是有 3.7V的,一路是PP_BATT_VCC (电池正极),一路是PP_VCC_MA1N (电源U1202输出的主供电),那么在没开机的情况下,加电就漏电或者大电流不开机的当然是由这两路的其中一路短路造成!遇到加电漏电或者大电流不开机的首先要测量这PP_BATT_VCC及PP_VCC_MAIN这两路对地的阻值!看哪一路短路!就检查与这路相关的部分(可以使用查短路神器--松香,哪一路短路就在哪一路加上电压)。
下面看看供电部分的方框图电池电压PP_BATT_VCC送到电源IC-UI202,另外还送到振动控制IC-UI400、2G功放U_2GPARF、天线开光U_ASM_RF、3G功放U_HBS_RF以及音频IC_U1601从图中可以看到电源U_1202输出这路VCC_MAIN分別送到UA-221 (接收滤波器),U5301RF_(NFC),U5302RF_(NFC),U5201RF_(WIFI模块, PMIC_RF(基带供电),U1703, U1503(指纹识别),U0900(音频IC), U2301(摄像头2.8V供电)U1502(显示屏背光灯驱动),U1602(闪光灯驱动),电源IC-U1202分別输出电压供给主CPU硬盘U0604,陀螺仪等电路。
下面看看电池电压PP_BATT_VCC供给的几个部分的电路U1401的原理图:U1401的原理图:这个U1401负责充电部分,数据线送来的PP5V0_USB的5V电压经过U1401对电池充电!所以U1401损坏除了造成不开机、漏电、大电流不开机外还会造成不能充电,有充电符号但是越充越少等故障!由于电池电压PP_VCC_BATT及电源IC-U1202输出的PP_VCC_MA1N也通往这个1C,这个玻璃1C是非常容易损坏!下面是振动器控制电路UI400,电池电压直通这个IC的C2脚,这个IC进水后就容易腐蚀短路造成加电漏电或者加电大电流小开机,另外这个旁路电容C1433也是容易腐蚀短路造成加电漏电或者加电大电流不开机的故障!当然这个U1400虚焊或界损坏会造成无振动的故障!电池电压直通铃声放大IC-U1601,U1601进水容易腐蚀短路造成加电漏电或者大电流不开机,旁路电容C1695, CI632, C1635, C1637同样容易腐蚀短路造成加电漏电或者大电流不开机可以拆棹!U1601损坏或者虚焊当然会造成无铃声,铃声嘶哑,无免提的故障!电池正极的电压还供给2G功放U_2GPARF,天线开关U_ASM_RF, 3G功放U_HBS_R,如下面2G功放U_2GPARF,天线开关U_ASM_RF, 3G功放U_HBS_R损坏也会造成加电漏电或者大电流不开机!。
手机漏电解决方法
手机漏电是指手机外壳或充电口等部位出现漏电现象,可能会对用户造成安全
隐患。
为了避免手机漏电带来的安全问题,我们需要采取一些解决方法来保障手机使用的安全性。
下面就为大家介绍一些手机漏电的解决方法。
首先,如果发现手机出现漏电现象,第一时间应该断开手机与电源的连接,避
免继续充电或使用。
其次,可以尝试使用干燥的布或纸巾清洁手机的充电口和外壳表面,确保没有灰尘或杂物导致漏电。
接着,可以使用手机专用的充电器进行充电,避免使用不符合手机要求的充电器,以免出现充电不稳定导致的漏电问题。
此外,手机漏电也可能与手机电池有关。
如果手机已经使用了一段时间,可以
考虑更换手机电池,选择正规渠道购买符合手机型号的原装电池,避免使用劣质电池导致的漏电问题。
另外,定期检查手机电池是否有损坏或变形,及时更换损坏的电池也是避免手机漏电的有效方法。
在日常使用中,还需要注意避免手机与水或潮湿环境接触,以免导致手机短路
漏电。
同时,避免手机长时间处于高温环境下,避免手机过热导致漏电问题。
另外,不要在充电时使用手机,避免充电过程中的操作引起意外漏电。
最后,如果以上方法无法解决手机漏电问题,建议及时联系手机厂家或者专业
维修人员进行处理,避免因为自行处理而导致更严重的安全问题。
总的来说,手机漏电是一种常见的安全隐患,但是通过一些简单的方法和注意
事项,我们可以很好地避免和解决这一问题。
希望大家在日常使用手机的过程中,能够注意手机的安全使用,避免出现漏电问题,保障自己和他人的安全。
手机电池漏电如何修复大家在使用手机的过程中,肯定会发现一个问题。
那就是手机的电池越来越不耐用,开始还可以用两天,现在连一天也用不到,有许多人当手机电池使用时间变短或记忆效应老化的时候,都会直接更换掉。
但是如果你是一个节约或善于发现的人,就会发现,原来有一些手机电池修复方法可以让我们手中的老化电池重振雄风。
今天2:修复原理:手机电池经长时间使用后,其金属触点表面会发生一定程度的氧化现象,妨碍了手机与电池更好的接触,用橡皮擦或其他清洁工具擦拭后,其表面的生锈物质被清除掉,使得手机与电池可以接触地更好。
二、手机电池修复方法二1:第一步,先将手机电池用到自动关机状态;第二步,将手机电池拿下,用保鲜膜将其紧紧的包裹三层,以确保手机电池处于真空状态;第三步,将保鲜膜包裹住的手机电池再用报纸包裹三层,以确保手机电池完全密封;第四步,将包裹好的电池放入冰箱进行冷冻,时间为48小时;第五步,冷冻时间到达后,将电池拿出,去掉其外部包裹物,将手机电池冷却一段时间后进行充电使用。
2:修复原理:手机锂电池的使用其实就是一个不断的充电放电过程,在这过程中,电池内的阴阳电荷一直不断的进行碰撞。
电池长时间使用后之所以会出现性能下降现象,是因为在常温下,电池内部动能较大,一直处于活跃状态,漏电现象相对频繁;而将电池放入低温环境中,会使得锂电池表面的锂膜、电解液的微观结构、其交界面发生某种程度的变化,使得电池内部脱离活跃状态,漏电现象减少。
因此将手机锂电池低温放置一段时间后再使用,其待机时间等性能会有明显提升。
三、手机电池修复方法三1:使用特定的装置将手机与低压灯泡连接起来,电池内部电能全部传输到灯泡上,以实现对手机的深度放电,深度放电后的手机电池再次进行充电使用可以具有更长的待机时间。
四、手机电池保养方法1、按照标准的时间和程序对手机电池进行充电,尤其是出现电量过低提示时,应及时对其进行充电;2、由于夜间电压不稳定、波动较大,对电池的影响也较大,因此要尽量避免夜间充电;3、不要边充边用,这样会加重电池负担。
手机漏电解决方法
手机漏电是指手机在使用过程中出现漏电现象,可能会对用户
造成一定的安全隐患。
因此,及时解决手机漏电问题至关重要。
下面,我们将介绍一些常见的手机漏电解决方法,希望能帮助到遇到
这一问题的用户。
首先,检查充电器和数据线。
有时候,手机漏电的原因可能是
充电器或数据线出现了问题。
因此,可以尝试更换不同的充电器和
数据线,或者将手机连接到不同的电源上进行充电,看是否依然存
在漏电现象。
其次,检查手机电池。
手机电池老化或损坏也可能导致手机漏电。
可以尝试将手机电池取出来,清洁电池接触点,并检查电池是
否有明显的损坏。
如果发现电池存在问题,建议及时更换新的电池。
另外,检查手机外壳和接触点。
有时候,手机外壳或者接触点
出现损坏或者腐蚀也会导致手机漏电。
可以仔细检查手机外壳是否
有明显的破损或者变形,以及手机接触点是否清洁良好。
如果发现
问题,建议及时更换手机外壳或者进行维修处理。
此外,可以尝试进行手机系统的更新。
有时候,手机系统出现bug或者问题也会导致手机漏电。
可以前往手机设置中进行系统更新,看是否能够解决手机漏电问题。
最后,如果以上方法都无法解决手机漏电问题,建议及时联系
手机厂家或者专业维修人员进行检修处理。
避免自行拆解手机,以
免造成更严重的损坏。
总的来说,手机漏电是一种比较危险的现象,需要及时处理。
希望以上介绍的手机漏电解决方法能够帮助到遇到这一问题的用户,让大家的手机使用更加安全可靠。
手机漏电解决方法
手机漏电是一种常见的问题,它可能对我们的手机和个人安全造成潜在风险。
下面是一些建议,来解决手机漏电问题:
1. 更换电池:如果你的手机电池已经使用了一段时间,可能会出现老化或失效的情况,导致漏电。
考虑更换一块新的电池来解决问题。
2. 使用原装充电器和数据线:非原装的充电器和数据线质量参差不齐,使用时容易导致手机漏电。
建议使用原装的充电器和数据线,确保其质量和兼容性。
3. 注意充电环境:在充电时,尽量选择安全、稳定的充电环境。
避免在潮湿、过热或者阴暗的地方进行充电,以免引发漏电问题。
4. 定期清洁手机接口:手机接口上可能会积累灰尘、杂物等,导致电流无法正常通过,从而引发漏电。
定期使用干净的软布或棉签清洁手机接口,保持其干净。
5. 避免长时间过度充电:长时间过度充电会过热电池,增加漏电的风险。
尽量避免长时间将手机插在充电器上,一旦充满电,及时拔掉充电器。
6. 寻求专业维修:如果以上方法均无法解决手机漏电问题,建议寻求专业的手机维修服务。
专业技师可以帮助检测和修复漏电问题,并确保手机的安全使用。
希望以上方法能够对解决手机漏电问题有所帮助。
如果问题依然存在,建议及时向手机厂商或专业维修人员咨询寻求帮助。
【新提醒】小米2s不开机,漏电20ma维修一例
小米2s不开机,漏电20ma维修一例
顾客拿来一个小米2s手机,说充电后不开机了,接过手机插上充电器,手机指示灯常亮,按开机键屏幕没反应。
卸下电池用万用表测试电池只有2.8v,这个电压显然充不上电更不可能开机了,用电源表加电,手机漏电20mA,按开机键电流到60mA然后又回到20mA定住不动了。
根据以往经验应该是手机电源部分的故障,接下来拆机,因为拆机比较容易就不赘述了,直接奉上主板图。
小米2s不开机,漏电20ma维修(图1)
上图红圈处可以明确看到此机摔过且进过液,清洗主板并且更换摔坏的升压线圈,故障依旧。
果断更换电源块pm8921,加电再试不漏电了,按开机键一次点亮开机了。
把电源块及周边的焊油清洗干净,装机上电池,充电ok。
小米2s不开机,漏电20ma维修(图2)。
手机漏电解决方法手机漏电是指手机在充电或使用过程中,电池电流无法正常流通或发生异常,从而导致电池电量迅速消耗、发热或手机自动关机等现象。
手机漏电不仅会影响充电效果和手机使用体验,还会对手机电池寿命和安全性产生潜在影响。
因此,解决手机漏电问题十分重要。
下面将介绍几种常见的手机漏电解决方法。
首先,若发现手机漏电现象,可以先将手机关机并拔掉充电器。
然后用干净软布或纸巾清洁手机电池与手机机身的接触点,确保接触点表面无尘或污渍。
接着,检查手机电池是否损坏或老化。
如果电池外观出现鼓包、变形、漏液等异常情况,建议更换新电池。
此外,还可以检查手机电池接触片或细金属触点是否变形或松动,如果有问题,可以找专业人员进行维修或更换。
其次,针对手机漏电问题,可以考虑更换充电器或数据线。
低质量的充电器或数据线可能会导致电流不稳定、过大或过小,从而引起手机漏电。
建议选择正规渠道购买品牌充电器或数据线,并确保充电器标志与手机适配。
如果没有明显问题,建议尝试更换一根全新的充电器或数据线,看是否能够解决手机漏电问题。
此外,手机本身的软件和应用程序也可能导致手机漏电。
有时,某些应用程序在后台运行时会占用过多的系统资源,从而导致电池耗电量增加。
因此,可以定期清理手机后台运行程序或禁用某些不常用的应用程序。
在设置中,可以找到“应用管理”或“电池”等选项,查看哪些应用程序耗电量较高,并进行相应的优化或关闭。
另外,手机的操作习惯也会对手机漏电产生影响。
例如,经常长时间玩游戏、观看视频、使用高耗电功能如蓝牙、GPS等,都会加快手机电池的消耗。
因此,建议合理使用手机,避免过度使用高能耗功能,适当缩短屏幕待机时间和亮度,可以有效降低手机漏电现象。
对于无法自己解决的手机漏电问题,建议找专业的售后维修人员进行检修。
毕竟,手机的内部结构相对复杂,如果非专业人员擅自拆解或修理,可能会对手机造成更大的损害。
一些手机品牌提供了售后服务,可以找到专业的维修点进行诊断和修复。
手机漏电判断及维修方法漏电包括:一.加电漏电二。
加电短路三。
按开机键漏电四。
开机后待机漏电一.加电漏电(分两种:①。
小漏电。
80mA以下。
②。
大漏电80mA以上)①小漏电:可首先逐个取掉与B+相通,而且此元件另一头直接接地的大元件。
(如:电源IC。
功放。
充电IC)若取掉后无漏电。
则为此元件漏电更换即可。
若大元件取下无效。
可调节稳压电源把B+逐渐调大,使漏电电流变大。
一般为100mA左右即可,用松香烟法或用嘴唇感觉那个元件发烫,则为此元件漏电,取掉即可。
②大漏电:可直接用松香烟法或手摸看那个元件发烫,则为此元件漏电,更换既可。
二.加电短路。
(电池触片正负极相通)① 直先把稳压电源电压调到0V,手机加电,再把B+电压慢慢调大,一般为0。
5V左右。
使电流上升到100mA以上,若有元件发烫,可取下此元件,若正负极不短路。
则为此元件坏,更换即可。
② 若以上无效,可逐个取掉与B+相通的元件,先取大的元件,后取小的元件,元件取掉后,加电不短路,则为此元件坏,更换即可。
三.按开机键大电流。
(分两种:①大电流100mA以上。
②短路)。
① 按开机键小漏电:更换电源,若更换无效,可再取下电源IC,用稳压电源负极接手机负极,正极电压调到2V左右,逐个加到电源IC 各个逻辑供点输出点上,若加到某点上,出现100mA以上漏电,则为此路有问题,与此路相通漏电元件肯定发烫。
若下此元件无漏电。
则为此元件坏,更换即可。
② 按开机键短路:可用数字万能表,打二极管档。
测电源IC各路逻辑供电点是否接地,若某路接地,则为与此路相通的元件短路。
1 把稳压电源电压负极接手机负极,正极接电源IC输出而且接地的逻辑供电点上。
再慢慢调大正极电调。
使电流上升即100mA以上,若有元件发烫,则为此元件坏,更换即可。
2 若以无效。
可逐个取掉与此路相通的元件若取下。
某元件。
此路不短路。
则为此元件坏,更换即可。
四.开机后,待机漏电。
1.所有手机灯灭后,待机,电流都为20mA左右,若大于20mA(一般要大于50mA)① 大元件漏电②小元件漏电1 大元件漏电:只能逐个更换大元件。
iPhone6开机漏电或者不开机如何维修?iPhone6开机漏电或者不开机如何维修什么原因会造成iPhone6出现开机漏电或者不开的情况?遇见这些问题我们该何如着手进行维修?下面维修狮将为您详解。
故障分析以手机维修详情:如果是加电不漏电,按开机键会漏电的当然是电源IC某一路负载有短路的现象,一次测量电源IC每一路输出的对地阻值,找到短路的,再用松香定位,分别在每一路输出的旁路电容测量阻值,找到短路的地方,再用松香定位到具体坏的零件。
iPhone6 电路分析电路是手机维修中较难的一个环节,维修狮今天根据IPHONE6进行了电器常见的问题分析,并制作成文档,供大家参考。
详细如下:iPhone6 电池上电直接供电部分1.天线开关;2.2G 功放 ASM;3.4G 频段滤波器 U_HBS_RF;4.充电 IC U1401;5.到 Q1403 产生 B+电压;6.铃声放大 IC U1601 SPK ASM;7.震动器 U1400加电大电流检查步骤:不上电测V+、V-直接的阻值,如果不短路则Q1403 后端 B+短路,如果短路则检查以上7 个直接供电部分;如以上几路短路可以熏松香上电烧机测试。
电池电量检查 BATTERY_SWI SNS 信号到电源 IC 和充电 ICiPhone6 待机上电过程1. 电池接口电压和电压检测送到充电 IC U1401、电源 IC U1202 及充电管 Q1403;2. 电池接口产生电量检测到充电 IC U1401 进行电量检查;3. 充电 IC U1401 产生驱动信号 CHG DIO 到 Q1403 G 极从而产生主供电;4. 主供电 MAIN VCC 提供给 U1602 闪光灯电源 IC、U1501 显示电源IC、U1502 背光灯电源IC、U2301 摄像头电源IC、WIFI 芯片、U5301 与U5302 移动支付NFC 芯片、U0900 音频IC、U_QPDOE 功放电源、U_BB_RF 基带;另外主供电反馈给电源IC U1202 及充电 IC U1401;5. 电源 IC 产生 32.768KHZ 时钟并输出待机电压 1.8V;。
手机漏电故障的维修方法手机漏电是指给手机加上直流稳压电源后,未按开机键电流表的指针就有电流指示或手机开机后待机电流大。
正常情况下,手机不开机时电流表指示值应为OmA,待机时电流应为5~30mA,最大不应超过50mA。
一些手机用户反应,自已的手机电池消耗快,充满电的电池用不多久即发生低电告警或自动关机,出现这种故障一般多为手机漏电所致。
漏电严重的手机还会造成不开机故障。
漏电故障的原因一般是供电集成块不良或某元件有短路现象,进过水的手机易发生漏电故障,漏电故障检修难度较大,检修时,可采用以下三种方法进行分析和判断。
1.感温法给手机供电几分钟,然后用手触摸可疑元件,发热不正常的元件即为故障元件。
这种方法适合漏电电流不是很大的手机的维修。
2 经验法直接更换功放后故障一般可以排除。
这种方法适合手机漏电较大的故障的维修。
若手机漏电电流很大,即手机加上稳压电源就发生短路或电流上升很快,根据经验,一般为功放短路造成,直接更换功放后故障一般可以排除。
这种方法适合手机漏电较大的故障的维修。
3.断开法若用以上两种方法仍不能排除故障,说明手机漏电故障比较隐蔽,根据经验,漏电故障一般发生在手机电池直接供电的电路部分。
这些部位主要是:电池滤波电路、电源IC、功放电路、振子电路、振铃电路、备用电池电路、电子开关等(不同的手机,电池直接供电的电路可能不尽相同)。
检修时可采取一一断开的方法进行判断手机漏电的维修方法2007-03-16 09:12手机的关机电流一般在1mA之内,待机电流在5mA之内,待机时在与网络同步的过程中电流有时会一定幅度的摆动;通话电流一般在400mA之内。
如果手机的关机,待机或通话电流超过正常范围,那么将造成不开机、电池使用寿命短等故障现象。
实践维修中,一般用稳压电源代替电池给手机供电,通过观察电流的变化情况来判断故障范围,可以将漏电分成三种情况对待:1、关机漏电:加上电源不开机就有漏电电流;2、待机漏电:手机开机后待机电流超过正常范围,待机漏电手机在使用时直接表现为电池使用寿命短;3、发射漏电:手机建立呼叫后,发射电流超出正常范围,发射漏电手机使用时,直接表现为通话时间稍长,手机就发热,电池电量显示格数短时间下降较快。
第七章手机自动开机低电告警充电与漏电故障维修第七章手机自动关机、低电告警、充电和漏电故障的维修手机维修过程中,充电异常、低电压告警、自动关机、不能关机和漏电故障占有一定的比例,由于相当一部分维修人员对此部分内容不够重视,理解不深,造成维修较为困难。
为便于读者维修时需要,本章系统分析此类故障的维修方法和检修技巧。
第一节充电异常故障的维修各种手机的充电电路虽然各不相同,但工作原理却基本一致,即充电电路一般有三部分电路组成。
一是充电检测电路,用来检测充电器是否插入手机充电座;二是充电控制电路,用来控制外接电源向手机电池进行充电;三是电池电量检测电路,用以检测充电电量的多少,当电池充满电时,向逻辑电路提供一“充电已好”的信号,于是,逻辑电路控制充电电路断开,停止充电。
一般来说,当充电检测电路出现问题时,会出现开机就显示充电符号、不充电等故障,当充电控制电路出现问题时,一般会出现不充电故障;当电池电量检测电路出现故障时,一般则会出现充电时始终充电或显示充电符号但不能充电的故障。
一、摩托罗拉手机充电电路分析与检修摩托罗拉V998手机充电器通过手机尾座接口J600和手机相连,其中,J600的5脚(MAN-TEST)为充电类型检测端,用来检测充电器是快速充电器还是中速充电器,J600的8脚(EXTCHG-EN)为充电检测端,用来检测充电器是否插入手机充电座,手机是否进行充电,J600的14脚为外接电源EXT-B+,送到U900的D10端,并通过取样电阻R932(0.25欧姆)送到充电管Q932的4脚与U900的U900的D9(1SENSE)端口。
U900根据R932阻值的大小,可计算出R932上的充电电流,该电流和标准电流相比较后输出充电控制信号,控制Q932的导通程度,进一步控制充电电流的大小。
当U900的F7端(电池电压BATT+)检测到电池电压不饱和时,且手机加上了外接电源时,CPU控制U900的充电控制端ElCHRGC输出一个低电平,控制Q932启动充电电路,外接电源经R932、Q932及CR932给电池充电。
如何处理手机漏电故障——浅述手机“漏电”故障的检测法
与维修技巧
蔡永红
【期刊名称】《家电科技:手机维修天地》
【年(卷),期】2004(000)002
【摘要】手机漏电是指给手机加上直流稳压电源后,未按开机键,电流表的指针就有电流指示或手机开机后待机电流大。
正常情况下,手机不开机时电流表指针应为0mA,待机时电流应为5—30mA,最大不应超过50mA。
【总页数】1页(P36)
【作者】蔡永红
【作者单位】无
【正文语种】中文
【中图分类】TN929.53
【相关文献】
1.T28sc手机漏电故障的维修技巧 [J], 唐斌
2.T28sc手机漏电故障的维修技巧 [J], 唐斌
3.直流开路法检修手机漏电故障 [J], 刘汉奇
4.T28sc手机漏电故障的维修技巧 [J], 唐斌
5.直流开路法检修手机漏电故障 [J], 刘汉奇
因版权原因,仅展示原文概要,查看原文内容请购买。
电池漏电解决方法嘿,朋友们!咱今儿来聊聊电池漏电这档子事儿。
你说这电池漏电,就好像是个调皮的小捣蛋鬼,时不时就来给你找点麻烦。
电池这玩意儿啊,那可是咱生活中好多东西的动力源泉呢,手机啊、电脑啊、各种小电器啥的,都得靠它。
可要是它漏电了,那可就麻烦啦!就好比一辆好好的汽车,突然油箱漏油了,那还咋跑呀!咱先说说手机电池漏电吧。
你有没有过这种情况,手机电掉得特别快,明明没咋用呢,电就没了一大半。
这时候你就得多个心眼儿啦,是不是电池漏电啦?那咋解决呢?首先呢,检查检查是不是手机后台运行的程序太多啦,那些程序就像一群小馋猫,拼命吃电呢!赶紧把不用的程序关掉。
还有啊,充电的时候可得用正规的充电器,别随便找个地摊货就充上了,那不是给自己找麻烦嘛!再说说那些个小电器的电池。
哎呀呀,要是漏电了,那可真让人头疼。
你想想,正用着小电扇呢,突然不转了,一检查,原来是电池漏电。
这时候咋办呢?先看看电池是不是装反啦,这可不是开玩笑的,有时候就这么简单的问题就能解决大麻烦。
要是还不行,那是不是电池老化啦?该换就换,别舍不得那几个钱,不然用起来多闹心呀!还有啊,平常咱得养成好习惯。
就像咱每天要洗脸刷牙一样,对电池也得爱护着点。
别老是过度充电,也别让电池处在极端的温度环境下。
你说电池也不容易呀,咱得对它好点,它才能好好给咱干活儿呀!电池漏电这事儿,就像个隐藏的小怪兽,咱可得时刻提防着。
要是不注意,它就会跳出来捣乱。
但咱也别怕,只要咱多留意,多关心关心咱的电池,它就没法兴风作浪啦!咱就能安心地享受各种电器带来的便利啦!总之,对电池漏电这事儿可不能马虎,要像对待好朋友一样细心呵护,这样咱的生活才能顺顺利利的呀!。
手机漏电故障的维修方法手机漏电是指给手机加上直流稳压电源后,未按开机键电流表的指针就有电流指示或手机开机后待机电流大。
正常情况下,手机不开机时电流表指示值应为OmA ,待机时电流应为5~30mA ,最大不应超过50mA 。
一些手机用户反应,自已的手机电池消耗快,充满电的电池用不多久即发生低电告警或自动关机,出现这种故障一般多为手机漏电所致。
漏电严重的手机还会造成不开机故障。
漏电故障的原因一般是供电集成块不良或某元件有短路现象,进过水的手机易发生漏电故障,漏电故障检修难度较大,检修时,可采用以下三种方法进行分析和判断。
1.感温法给手机供电几分钟,然后用手触摸可疑元件,发热不正常的元件即为故障元件。
这种方法适合漏电电流不是很大的手机的维修。
2 经验法直接更换功放后故障一般可以排除。
这种方法适合手机漏电较大的故障的维修。
若手机漏电电流很大,即手机加上稳压电源就发生短路或电流上升很快,根据经验,一般为功放短路造成,直接更换功放后故障一般可以排除。
这种方法适合手机漏电较大的故障的维修。
3.断开法若用以上两种方法仍不能排除故障,说明手机漏电故障比较隐蔽,根据经验,漏电故障一般发生在手机电池直接供电的电路部分。
这些部位主要是:电池滤波电路、电源IC 、功放电路、振子电路、振铃电路、备用电池电路、电子开关等(不同的手机,电池直接供电的电路可能不尽相同)。
检修时可采取一一断开的方法进行判断手机漏电的维修方法2007-03-16 09:12手机的关机电流一般在1mA 之内,待机电流在5mA 之内,待机时在与网络同步的过程中电流有时会一定幅度的摆动;通话电流一般在400mA之内。
如果手机的关机,待机或通话电流超过正常范围,那么将造成不开机、电池使用寿命短等故障现象。
实践维修中,一般用稳压电源代替电池给手机供电,通过观察电流的变化情况来判断故障范围,可以将漏电分成三种情况对待:1、关机漏电:加上电源不开机就有漏电电流;2、待机漏电:手机开机后待机电流超过正常范围,待机漏电手机在使用时直接表现为电池使用寿命短;3、发射漏电:手机建立呼叫后,发射电流超出正常范围,发射漏电手机使用时,直接表现为通话时间稍长,手机就发热,电池电量显示格数短时间下降较快。
不同的漏电故障情况,对应不同的维修方法。
一、加电即有漏电电流,即关机漏电手机的维修方法对于这种情况的手机,故障原因应该是电池VBAT直接供电的有源器件损坏或供电回路上的滤波电容、保护电路等变质。
手机的普遍情况是由电池VBAT直接供电的电路单元有这样一些:电源IC、音乐IC、射频供电管、功放、振子驱动管、振铃驱动管、照明驱动管、显示供电管等。
因此故障点也大都是这些元件,如何快速判断故障所在位置,这里使用的方法有如下四种:1、触摸感知法:如果漏电电流较大,达到100mA以上,主板加电时间稍长,损坏的元件就会发热。
这时可以用手指感知,发烫的元件就是故障点。
要注意的是某些机器如夏新A90的功放烧毁后一旦加电,稳压电源会短路,此时可以将稳压电源电压先调到2V然后再调高,此时电源将不会短路,这样就可以用手去感知故障点了。
2、断路法:将由电池VBAT直接供电的元件依次从电路中取下,然后加电测试,如果漏电故障排除,则卸下的元件就是故障点。
以夏新A8为例,主板上由电池直接供电的电路单元有:功放U102、射频供电管U202、电源IC U501、背景灯控制管U615与T1、音乐ICYMU759,对于加电漏电的手机,可以依次将这些期间从电路板上卸下,然后加电测试,当卸到哪个器件后不再有漏电时,该器件就是故障点。
3、目测法:某些器件烧毁后,将会成焦炭管,特别是作供电用的稳压器件和作开关用晶体管器件。
4、对地电阻法:将由电池VBAT直接供电的元件依次从电路板上取下,用万用表的电阻档测量VBAT点对地阻值,如果电阻回到正常值,则卸下的器件就是故障点。
手机漏电的维修方法2007-03-16 09:12二、待机漏电对于那些开机正常,甚至通话功能正常但电池使用寿命短,同时用稳压电源检测待机电流超过正常值的故障手机,维修起来要比加电漏电的机器困难,因为故障范围涉及到所有元器件和供电回路上所有器件。
一般情况下,待机漏电机器故障点应该在电源本身或者某一供电回路的负载,在维修实践中总结了下面几种方法:1、测试手机功能法:通过全面检测手机的振动、振铃、显示、通话、充电等功能,从功能不正常中去查找故障点,如果某一个功能不正常,故障范围应该在相应的单元电路上。
维修实例:一台夏新A8机器,顾客反映电池寿命短,通过全面检测手机的功能,发现此手机的振动弱,将振子驱动管Q4去除后,加电测试待机电流由原来的50mA回到5mA,换新的Q4后,振动与待机电流均正常。
2、模拟负载法:手机的不同单元电路需求的电压是不一样的,一般情况看,手机中均会有一个电源芯片负责电源管理,根据需要提供各单元电路需要的工作电压。
以夏新A8为例,电池VBAT供电给电源IC U501,经过U501内的线性电压调节后输出VR1、VR2、VR3、VR1B、VR2B等五组电源,此五组电源作为逻辑部分各单元电路的工作电源,逻辑单元电路就是此五组电源的负载,如下图:对于开机后待机电流超过正常范围的机器,可能的原因是某一供电回路的负载损坏,模拟负载维修的方法是:主板在断电的情况下,将稳压电源依次调到VR1、VR2、VR3、VR1B、VR2B的电压供,依次模拟VR1、VR2、VR3、VR1B、VR2B给它们的负载回路供电,通过查看稳压电源的电流情况去确定故障点在哪个供电负载回路。
一般情况看,用此模拟方法给各回路供电,稳压电源是不会有电流反映的,有电流反应的回路就是造成漏电的回路。
可以在充分理解电路原理的情况下,利用此模拟方法去测试正常机器各供电回路的模拟电流,将之与故障机对照,快速圈定故障范围。
注意不要弄错了供电电压和供电点,否则将烧毁电路上的器件,扩大故障范围。
三、发射耗电功放的工作原理一般由电池VBAT直接供给,在手机发射的时候功放才处于工作状态,发射耗电一般是功放损坏。
另外对于压接式的电池触片,因为它不是焊接在电路板上,当由于触片氧化、弹力下降原因使接触电阻增加时,手机的电池检测电路检测到的电压值会降低,手机通话时同样会出现电池电量显示短时间内下降快甚至关机的现象。
总之,在维修漏电与耗电的故障时,必须对该机型的电路原理有充分的了解。
彻底根治手机漏电方法,,强烈要求加精!!!2009-09-03 02:28一、无论什么手机,漏电从故障原因来分,可以大致分为三种: J N5<=x5r1、B+漏电:这种漏电是指一接上电源,不按开机键即有漏电。
在维修时重点查找B+通路上的元件,一般多为电源IC、功放、B+滤波电容等元件漏电所引起。
2Lp JxV2、负载漏电:也即是电源输出通路上有元件漏电。
这种情况接上电源时,不按开机键是不会漏电的,按开机键后才会漏电(即电流比较正常手机要大)。
这种情况就比较复杂了,首先是因为电源输出通路上的元件比较多,电路较为复杂。
其次有时漏电元件本身并不发热,而是电源IC发热,这种情况令一些朋友头痛。
+-=o16*{ !3、开机线漏电:这种情况比较少见,也因此很容易引起一些朋友误判断。
W /dl`U DY二、无论什么手机,漏电从电流大小来分,也可大致分为两种: (h8M1、大电流漏电:电流接近或超过100MA,漏电元件发热明显,可以比较容易查找故障原因。
^X $k<nA;2、小电流漏电:漏电电流数十MA以下,无明显发热的元件。
不少朋友对这种故障没有什么好办法,一般都采用“去件法”(说得难听点就是“瞎猜法”),即怀疑是哪个元件漏电,就把它取下,若取下后不漏了,就是它坏了。
但是手机元件这么多,而且有些带胶IC,或且漏电元件不是大件,而是一些电容感等小元件,“瞎猜法”就只好弃械投降了。
e T? ?F三、解决办法:对于大电流漏电(元件发热明显),且发热元件就是漏电元件,直接更换发热元件即可,这一招谁都会,我就不说了。
我这里着重分析大家比较头痛的两种故障:1、负载漏电,但发热的却是电源IC。
2、小电流漏电,发热极其不明显。
bv &A)h"S1、“稳压电源供负载法”:征对负载漏电,但发热的却是电源IC。
这种情况相信大家都有碰到过,明明是电源IC发热了,但换过数个电源IC(无论是新的还是从好机搬过来的),它还是照发热不误。
这就是负载漏电所引起的了。
使用“稳压电源供负载”法可以迅速地解决这个问题:将稳压电源正极接到手机电源电路的输出端上,稳压电源负极接手机主板的地。
然后稳压电源慢慢从OV调到该路供电的标准值(如3310的VBB标准值为2。
8V),注意观察稳压电源的电流表,即可发现该路是否漏电。
若该路有漏电,可用“触摸法”(此发征对发热比较明显的大电流漏电,即用手或嘴唇去触碰手机元件)或“松香烟法”(此法征对发热不明显的小电流漏电,后面将有祥细介绍),这两种方法可很快判断漏电元件。
Qz* !jwg2、“松香烟法”:这种方法主要征对小电流漏电,发热极其不明显。
小电流漏电情况下用手或嘴唇去触碰手机元件均很难感觉出来,尤其当漏电的是电容电感等小元件时,手或唇根本就很难接触到。
这时“松香烟法”就可以发挥其妙用了:用936烙铁醮到松香里,这时烙铁上会冒出一股松香烟,将松香烟靠近手机主板,松香烟即附着在手机元件上,形成一层白色薄薄的“松香霜”(注意,熏松香烟时不能使用普通烙铁,因为普通烙铁发热太大,松香烟很快就挥发完了,来不及熏到主板上)。
你怀疑哪里漏电,你就可以在哪里熏上一层松香霜,若你根本不知该怀疑哪里漏电,你可以将整块手机板一起熏。
熏完后,给手机加电,加电时可以从0V 开始慢慢上升,如果电流太小,可适当将电压加得高些,但要注意不要太高了,以防将其它元件烧坏。
要加电过程中,注意观察手机主板上的元件,若哪个元件漏电了,该元件上的白色的松香霜就会熔化而“原形毕露”—它就是漏电真凶了! 79:Wo>C 3-四、下面专门来分析一下开机线漏电的判断及维修方法:这种漏电的现象是,当手机加电时即有漏电,拆掉电源IC即没有漏(这种情况看似B+漏电,很容易引起一些朋友的误判断),但这里如果你换电源IC却没有任何效果(换后的现象一模一样)。
这时你往开机线上想就对了。
一般来说多是开机线上的滤波电容、压敏电阻漏电或开机键有轻微短路了,也可能开机线对地漏电了。
直接将这些电容或压敏电阻拆掉即可。
如果是开机线对地漏电,你可以在靠近开机键处和电源IC开机触发脚附近处将开机线割断,再直接从开机键飞线至电源IC开机脚即可。
E|u#W 3-:其实,按以上方法检修后还不能修好的漏电往往都是线路板内部漏电了。
修复的可能性已经很小了。
