清表技术交底记录

原地面清表施工技术交底书编号：技术交底内容：1、技术交底范围本交底适用于工程全段路基清表。

2、设计概况路基填筑前应先清除草皮、树木、腐殖土等，一般填方段清表厚度按30cm计，清除的表土不得用于路基填筑。

位于低矮路堤地段，路堤地面横坡大于1:5地段采用挖台阶处理，台阶宽度不小于1m。

本工程需完成K295+700.2至K299+132.0段原地面清表工作。

清表完成后应对相应路段进行冲击碾压处理，处理范围为路堤地段为坡脚向外2米。

冲击碾压采用YCT25冲击碾压机械，施工由两边向中间全路幅冲压。

冲击碾压处理范围如图2-1：图2-1 碾压处理范围示意图3、开始施工的条件及施工准备工作（1）施工范围内征地已完成，地下管线及障碍物已迁改（或采取保护措施）。

（2）施工便道已修建完成，能满足各种机械进场的需求，危险地点已悬挂安全标牌。

（3）施工所需机械已进场，规格型号数量满足施工要求，机械状态良好，证件齐全，操作人员持证上岗。

（4）参加施工人员（含技术人员）已进行上岗前培训，且考试合格。

（5）已进行工艺性实验，确定了冲击碾压走行路线、走行速度和碾压遍数等工艺参数。

4、施工工艺4.1施工流程4.2施工工艺4.2.1施工准备施工前,测量人员利用GPS根据现场实际和路基边坡数据准确放出原地面清表界线，并用石灰标记。

对于场地范围内的地下构造物，管线和电线的位置，作出标记并采取必要的防护措施，防止施工造成破坏，对于这些部位可以采用人工与机械配合完成清表。

4.2.2原地面清表原地面清表采用挖掘机、装载机等联合作业并辅以人工配合，自卸车运输施工的方式对场地范围内的进行清理，清表后应将弃土运至弃土场。

首先将红线范围内的树木、灌木丛、杂草进行砍伐或移植清理，将清理出来的腐殖土、树木、杂草、垃圾等集中堆放，并使用自卸车转运至弃土场。

在进行砍伐树木时应设专人指挥，作业人员应协调配合，必须采用缆绳等控制树木倒向，树木倾倒区不得有人和设备。

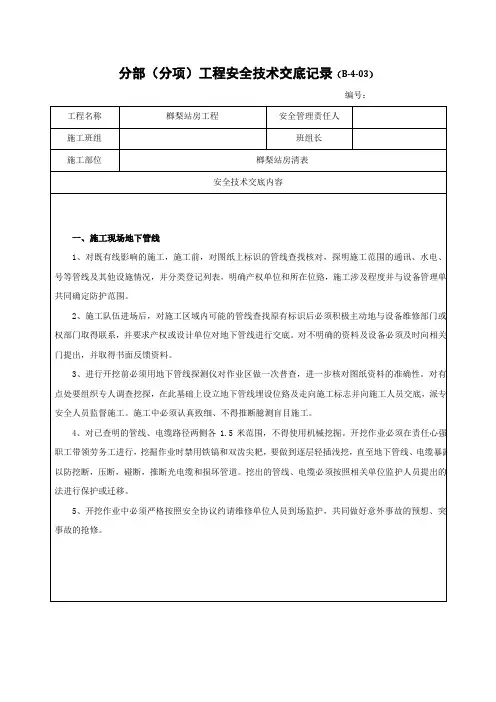

编号：工程名称榔梨站房工程安全管理责任人施工班组班组长施工部位榔梨站房清表安全技术交底内容一、施工现场地下管线1、对既有线影响的施工，施工前，对图纸上标识的管线查找核对，探明施工范围的通讯、水电、信号等管线及其他设施情况，并分类登记列表，明确产权单位和所在位臵，施工涉及程度并与设备管理单位共同确定防护范围。

2、施工队伍进场后，对施工区域内可能的管线查找原有标识后必须积极主动地与设备维修部门或产权部门取得联系，并要求产权或设计单位对地下管线进行交底。

对不明确的资料及设备必须及时向相关部门提出，并取得书面反馈资料。

3、进行开挖前必须用地下管线探测仪对作业区做一次普查，进一步核对图纸资料的准确性。

对有疑点处要组织专人调查挖探，在此基础上设立地下管线埋设位臵及走向施工标志并向施工人员交底，派专职安全人员监督施工。

施工中必须认真致细、不得推断臆测盲目施工。

4、对已查明的管线、电缆路径两侧各1.5米范围，不得使用机械挖掘。

开挖作业必须在责任心强的职工带领劳务工进行，挖掘作业时禁用铁镐和双齿尖耙，要做到逐层轻插浅挖，直至地下管线、电缆暴露。

以防挖断，压断，碰断，推断光电缆和损坏管道。

挖出的管线、电缆必须按照相关单位监护人员提出的方法进行保护或迁移。

5、开挖作业中必须严格按照安全协议约请维修单位人员到场监护，共同做好意外事故的预想、突发事故的抢修。

编号：工程名称榔梨站房工程安全管理责任人施工班组班组长施工部位榔梨站房清表安全技术交底内容二、清表施工1、根据施工图纸由测量队准确测量铁路线路中桩及路基坡脚线位臵、标高，并用白灰明显标记清楚。

利用推土机，挖掘机及自卸车配合，对红线范围内的有机土、种植土围墙和垃圾等进行清理。

2、紧邻既有线，施工前安全员、管理人员必须要对施工人员进行安全教育培训，防止事故发生。

严禁施工机械作业侵入铁路限界范围，严禁触及铁路路基。

机械停放必须在尽量远离铁路线的位臵，并保证停放稳定。

3、段挖除树根后，清表前必须首先修筑临时排水、挡水工程。

交底提要：场地清表平整机具准备、质量要求及施工工艺。

交底内容：
一、施工准备
施工器具：
挖掘机、推土机、水准仪、运土车及其它相关配套机具。

二、工艺流程
1、先清表后进行平整施工
2、场区原有道路加宽施工
三、施工要求：
1、工程动土开工，先将施工区域内的各类树木、杂草贴根砍断，并统一堆放就地焚烧，并做好防火措施；
2、焚烧后存在堆积物及时外运，不得就地填埋（特殊不需要外运的清表物需要甲方项同意后进行现场处理）；
3、现场清理干净无遗漏，直径大于5cm树木根系必须处理干净；
4、根部清理干净后，将的山坡长高比大于1:10按照坡度推平到1:10,并满足后续光伏阵列作业条件（高差太大需经过甲方确认后是否利用在进行清表和推平处理）；
5、山地本身存在原有道路，将甲方制定的原有道扩宽致甲方要求道路大小宽度，原有道路扩宽及平整到符合道路铺设路基基本条件及平整度落差不大于5。

（路基要求主路7m、辅路5m）；
6、山地不存道路需根据甲方提供的图纸进行施工，需满足施工车辆通行及材料运输至上头所有位置（包括环山路路等），根据每个上头不同地形进行清表和场平，最终场平效果必须满足甲方施工作业等条件：
7、草木清理和场地标高及平整度符合设计要求，通过目测、测量工具观察，每1亩检查3处;
8、检查要求；。

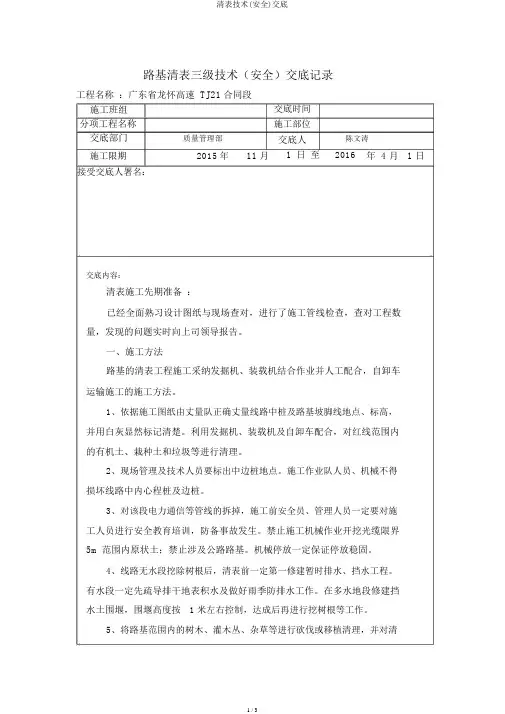

路基清表三级技术（安全）交底记录工程名称：广东省龙怀高速TJ21合同段施工班组分项工程名称交底部门质量管理部交底时间施工部位交底人陈文涛施工限期2015 年11 月1日至2016年 4 月 1 日接受交底人署名：交底内容：清表施工先期准备：已经全面熟习设计图纸与现场查对，进行了施工管线检查，查对工程数量，发现的问题实时向上司领导报告。

一、施工方法路基的清表工程施工采纳发掘机、装载机结合作业并人工配合，自卸车运输施工的施工方法。

1、依据施工图纸由丈量队正确丈量线路中桩及路基坡脚线地点、标高，并用白灰显然标记清楚。

利用发掘机、装载机及自卸车配合，对红线范围内的有机土、栽种土和垃圾等进行清理。

2、现场管理及技术人员要标出中边桩地点。

施工作业队人员、机械不得损坏线路中内心程桩及边桩。

3、对该段电力通信等管线的拆掉，施工前安全员、管理人员一定要对施工人员进行安全教育培训，防备事故发生。

禁止施工机械作业开挖光缆限界5m 范围内原状土；禁止涉及公路路基。

机械停放一定保证停放稳固。

4、线路无水段挖除树根后，清表前一定第一修建暂时排水、挡水工程。

有水段一定先疏导排干地表积水及做好雨季防排水工作。

在多水地段修建挡水土围堰，围堰高度按 1 米左右控制，达成后再进行挖树根等工作。

5、将路基范围内的树木、灌木丛、杂草等进行砍伐或移植清理，并对清理出来的含有植物根系的地表土和腐殖土集中妥当寄存在就进的界桩界限之外，并一致运至弃土场，禁止填埋在路基填筑范围以内致使路基下沉。

6、关于一般的水田、旱地等地段清表厚度为原地面以下30 ㎝。

关于淤泥质土应消除后，换填砂砾、开山石渣等。

关于有机土质较厚的局部水田地段，应依据实质状况进行清表。

7、清表过程中关于机械不可以清理的部位，比如树根等应配合人工进行清除。

在消除树根时，一定一次性将树根发掘洁净，保证地基办理工程顺利施工。

消除完成后对人工造成的坑穴要填平压实，并对其碾压至规定的压实度。

施工技术交底施工单位：工程名称：里程：K0+000—K1+168工程部位：清表交底内容：一、施工方法1 本段路基的清表工程施工采用推土机、装载机、挖机联合作业并人工配合，自卸车运输施工的施工方法。

2 根据施工图纸由测量队准确测量管线中桩及管沟坡脚位置、标高，并用白灰明显标记清楚。

利用推土机、装载机、挖机及自卸车配合，对征地范围内的水渠、麦苗和垃圾等进行清理。

3 现场管理及技术人员要标出中边桩位置。

施工作业队人员、机械不得破坏线路中心里程桩及边桩，否则将对其进行相应经济处罚。

4 该段电力灌溉等管线比较多，施工前安全员、管理人员必须对施工人员进行安全教育培训，防止事故发生。

机械停放必须保证停放稳定。

5 线路无水段线路无水段挖除树根后，清表前必须首先修筑临时排水、挡水工程。

有水段必须先疏通排干地表积水及做好雨季防排水工作。

6 将管沟开挖范围内的树木、灌木丛、杂草等进行砍伐或移植清理，并对清理出来的含有植物根系的地表土和腐殖土集中妥善存放在就近的界桩边界之处，并统一运至渣场。

7 对于本施工段,清表厚度从原地面之下50㎝计。

二、清表后的场地外观应符合下列要求1、基地无草皮，树根等杂物，且无积水。

2、清表后地面平整，无质量隐患。

3、横坡明显，纵坡符合设计要求。

三、安全措施施工机械车辆必须有专人指挥，以防伤人伤物，以致引起伤亡和损失。

1、运输车辆司机安全操作规程一般要求1）严格遵守交通规则和有关规定，证、照齐全，不准驾驶与证件不符的车辆，严禁酒后开车。

2）发动前应将变速杆放到空档位置，并拉紧手刹车。

3）发动后应检查各种仪表、方向机构、制动器、灯光是否灵敏可靠，并确认周围无障碍物后，方可鸣号起步。

4）涉水时，如水深超过排气管，不得强行通过，并严禁熄火。

5）在坡道上被迫熄火停车，并拉紧手制动器，下坡挂倒档，上坡挂前进档，并将前后轮楔牢。

6）通过泥泞路面时，应保持低速行驶，不得急刹车。

7）车辆陷入坑内，如用车牵引，应有专人指挥，互相配合。
