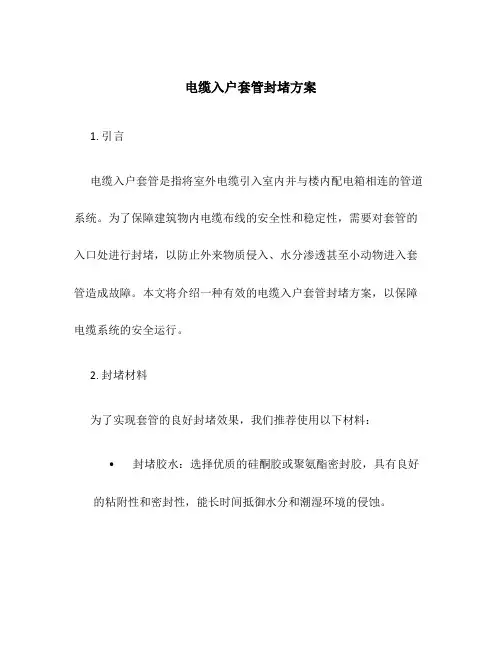

电缆入户套管封堵方案1. 引言电缆入户套管是指将室外电缆引入室内并与楼内配电箱相连的管道系统。

为了保障建筑物内电缆布线的安全性和稳定性，需要对套管的入口处进行封堵，以防止外来物质侵入、水分渗透甚至小动物进入套管造成故障。

本文将介绍一种有效的电缆入户套管封堵方案，以保障电缆系统的安全运行。

2. 封堵材料为了实现套管的良好封堵效果，我们推荐使用以下材料：•封堵胶水：选择优质的硅酮胶或聚氨酯密封胶，具有良好的粘附性和密封性，能长时间抵御水分和潮湿环境的侵蚀。

•封堵带：推荐使用密封胶带或橡胶封堵带，能有效封堵套管的入口，防止水分渗透。

3. 封堵步骤下面是电缆入户套管封堵的具体步骤：步骤一：准备工作在进行封堵之前，需要确保以下工作已经完成：•检查套管的管壁是否有明显破损或裂纹。

如有，应提前修复或更换。

•清理套管入口处的灰尘、杂物和附着物，确保封堵材料能够粘附在套管表面。

•确保电缆已经安全引入到套管中，并且与楼内配电箱连接良好。

步骤二：封堵入口1.使用封堵胶水将套管入口处涂抹均匀。

注意要将胶水涂抹到套管外侧接触到建筑物墙壁的位置，以确保电缆入户套管与墙壁之间没有空隙。

2.将封堵带从套管入口处开始缠绕，顺着套管外侧缠绕到足够长的距离。

封堵带的宽度应能够充分覆盖套管入口，并且带有一定的拉伸性。

3.缠绕封堵带时要确保两层带之间重叠部分不要太小，以防止水分渗透。

步骤三：密封处理1.使用封堵胶水对封堵带进行涂抹，确保封堵带的外侧完全被胶水覆盖。

这样可以增强封堵带的密封性能，防止水分渗透。

2.需要注意的是，封堵胶水在涂抹后需要进行一定的固化时间，以确保其能够充分发挥作用。

4. 检测及维护为了确保电缆入户套管的封堵效果能够长期保持，我们建议进行定期的检测和维护。

具体操作如下：•每隔一段时间对套管入口处进行检查，确保封堵带的密封性仍然良好，如有发现问题及时修复。

•定期清理套管入口处的灰尘和杂物，以保持封堵带和封堵胶水的良好粘附性。

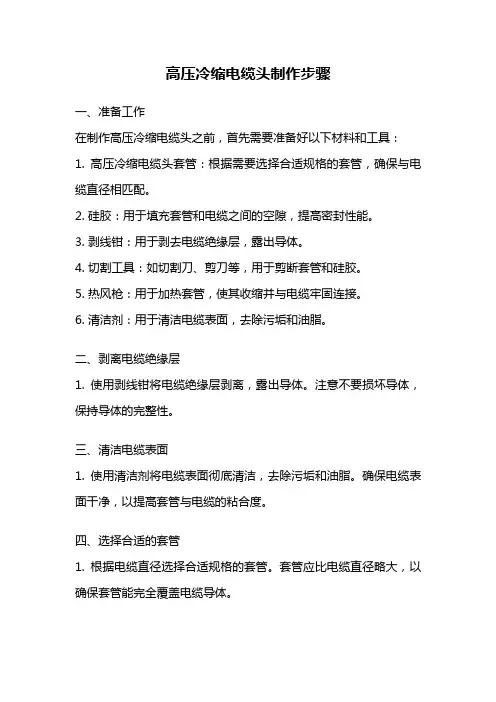

高压冷缩电缆头制作步骤一、准备工作在制作高压冷缩电缆头之前，首先需要准备好以下材料和工具：1. 高压冷缩电缆头套管：根据需要选择合适规格的套管，确保与电缆直径相匹配。

2. 硅胶：用于填充套管和电缆之间的空隙，提高密封性能。

3. 剥线钳：用于剥去电缆绝缘层，露出导体。

4. 切割工具：如切割刀、剪刀等，用于剪断套管和硅胶。

5. 热风枪：用于加热套管，使其收缩并与电缆牢固连接。

6. 清洁剂：用于清洁电缆表面，去除污垢和油脂。

二、剥离电缆绝缘层1. 使用剥线钳将电缆绝缘层剥离，露出导体。

注意不要损坏导体，保持导体的完整性。

三、清洁电缆表面1. 使用清洁剂将电缆表面彻底清洁，去除污垢和油脂。

确保电缆表面干净，以提高套管与电缆的粘合度。

四、选择合适的套管1. 根据电缆直径选择合适规格的套管。

套管应比电缆直径略大，以确保套管能完全覆盖电缆导体。

五、填充硅胶1. 使用硅胶填充套管和电缆之间的空隙，确保密封性能。

将硅胶均匀地涂抹在套管内部，使其能充分填充空隙。

六、套管安装1. 将填充硅胶的套管塞入电缆末端，确保套管和电缆之间没有空气。

套管应牢固地固定在电缆上，不得有松动。

七、加热收缩1. 使用热风枪对套管进行加热，使其收缩并与电缆牢固连接。

加热时要保持适当的距离和温度，避免过热导致套管变形或损坏。

八、检查和测试1. 完成套管的安装后，进行检查和测试，确保电缆头制作无误。

检查套管与电缆的连接是否牢固，无松动现象。

2. 使用绝缘电阻测试仪对电缆头进行测试，确保绝缘性能合格。

九、保护和封装1. 完成电缆头的制作后，可以根据需要使用绝缘胶带或其他材料进行保护和封装。

确保电缆头不受外界环境的影响，提高使用寿命。

十、验收1. 完成电缆头的制作后，由专业人员进行验收，确保制作符合标准要求，达到可靠的使用效果。

总结：高压冷缩电缆头的制作过程包括准备工作、剥离电缆绝缘层、清洁电缆表面、选择套管、填充硅胶、安装套管、加热收缩、检查和测试、保护封装以及最后的验收。

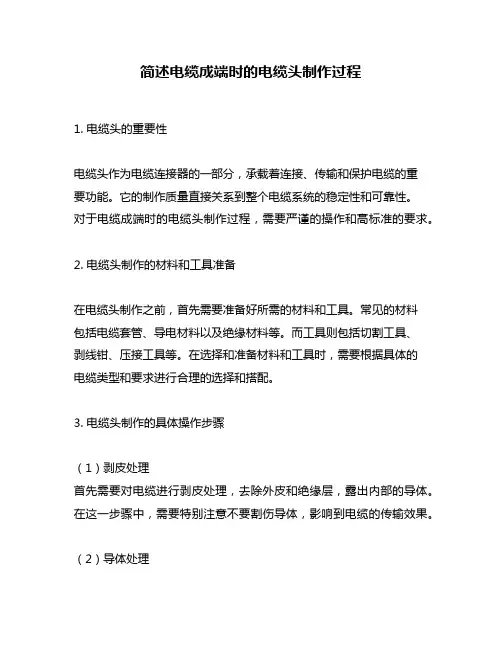

简述电缆成端时的电缆头制作过程1. 电缆头的重要性电缆头作为电缆连接器的一部分，承载着连接、传输和保护电缆的重要功能。

它的制作质量直接关系到整个电缆系统的稳定性和可靠性。

对于电缆成端时的电缆头制作过程，需要严谨的操作和高标准的要求。

2. 电缆头制作的材料和工具准备在电缆头制作之前，首先需要准备好所需的材料和工具。

常见的材料包括电缆套管、导电材料以及绝缘材料等。

而工具则包括切割工具、剥线钳、压接工具等。

在选择和准备材料和工具时，需要根据具体的电缆类型和要求进行合理的选择和搭配。

3. 电缆头制作的具体操作步骤（1）剥皮处理首先需要对电缆进行剥皮处理，去除外皮和绝缘层，露出内部的导体。

在这一步骤中，需要特别注意不要割伤导体，影响到电缆的传输效果。

（2）导体处理在剥皮处理完成后，需要对导体进行处理。

通常情况下，需要清洁导体表面，保证良好的导电性，以及保护导体不受外界环境的影响。

（3）套管安装接下来是安装套管，在导体处理后，需要将套管安装到电缆导体上。

套管的选择需要根据电缆类型和要求进行合理选择，同时需要确保套管的安装牢固，不会因外力导致松动。

（4）压接处理最后是压接处理，将套管与导体进行压接，保证电缆头的稳固性和传输效果。

在这一步骤中，需要注意压接的力度和均匀性，避免出现压接不良导致的失效问题。

4. 电缆头制作的质量和检测完成电缆头制作后，步骤完成但任务尚未结束。

质量和检测是制作电缆头过程中至关重要的一环。

需要进行电缆头的外观检查和电性能测试，确保电缆头符合相关标准和要求。

在外观检查中，需要检查套管安装是否牢固、导体是否完整、绝缘材料是否均匀，以及是否存在明显的外表缺陷。

在电性能测试中，则需要测试电缆头的传输性能、耐压性能，以及耐磨性能等，确保电缆头在实际使用中能够稳定可靠。

5. 电缆头制作的意义和未来展望电缆头作为电缆连接器的重要组成部分，对于整个电缆系统的连接和传输起着至关重要的作用。

电缆头制作过程的严谨和专业，对于确保电缆系统的稳定性和可靠性具有重要的意义。

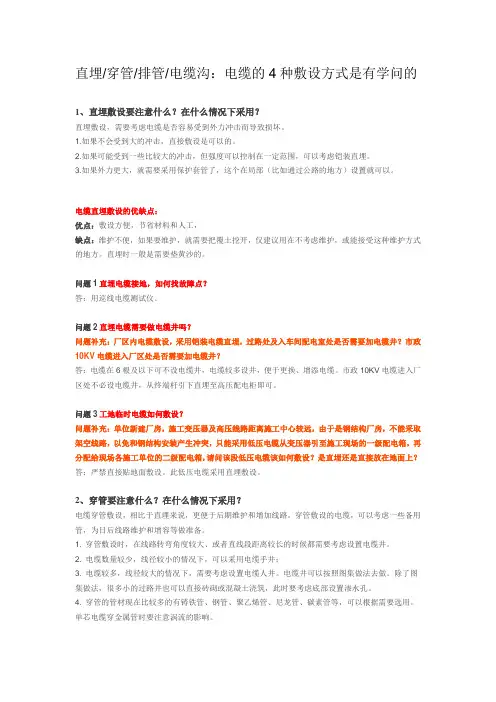

直埋/穿管/排管/电缆沟：电缆的4种敷设方式是有学问的1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。

1.如果不会受到大的冲击，直接敷设是可以的。

2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。

3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。

电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。

直埋时一般是需要垫黄沙的。

问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。

问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。

市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。

问题3工地临时电缆如何敷设？问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？是直埋还是直接放在地面上？答：严禁直接贴地面敷设。

此低压电缆采用直埋敷设。

2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。

电缆敷设和配管规程一、电缆敷设（GB 50168-2006）1、直埋电缆：⑴电缆表面距地面的距离不应小于0.7m⑵直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层，并加盖保护板，覆盖宽度应超过电缆两侧50mm，保护板可采用混凝土盖板或砖块⑶直埋电缆在直线段每隔50～100mm处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标栓，标栓露出地面以150mm为宜⑷回填土前，隐蔽工程应验收合格，回填土应分层夯实⑸电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小浄距，应符合规定1、电缆沿支架、桥架敷设⑴电缆沿桥架或托盘水平敷设时，应单层敷设，排列整齐，不得有交叉⑵不同等级电压的电缆应分层敷设，高压电缆应敷设在上层⑶通等级电压的电缆沿支架敷设时，水平浄距不得小于35mm，沿桥架或托盘垂直敷设时，每层最小加装两道卡固支架⑷电缆穿过楼板时，应加装套管，敷设完后应将套管用防火材料堵死2、挂标示牌：⑴标示牌上应注明电缆编号、型号、规格、电压等级及起止地点⑵直埋电缆进入建筑物、电缆井两端应挂标示牌⑶沿支架、桥架敷设电缆时，在其两端、拐弯处、交叉处应挂标志牌。

直线段应适当增加标示牌二、桥架安装⑴横平竖直、标高符合设计要求⑵支点间距符合规范要求⑶连成整体，妥善接地（镀锌桥架、托盘、线槽的搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。

非镀锌制品的金属桥架、托盘、线槽的搭接应用跨接地线连接成整体）⑷线槽内敷设的导线应按回路绑扎成束，并应适当固定，导线不得在线槽内接头，安装任何场所的线槽均须用盖板牢固⑸电缆可敷设在线槽内，但在桥架或托盘内不应直接辐射导线三、配管1、混泥土体内的钢管与铁盒：⑴钢管的内壁、外壁均应做防腐处理（刷防腐漆）。

若埋设于混凝土内，钢管外壁可不做防腐处理，但应除锈；采用镀锌钢管时，锌层剥落处应涂防腐漆⑵管口除毛刺，入箱、盒时需加护口⑶管的弯曲半径≥6D，弯扁角≤0.1D（D为管子外径）⑷SC20及以下钢管暗配时，宜作螺纹连接，管箍两端必须焊接跨接地线，但也可套管连接。

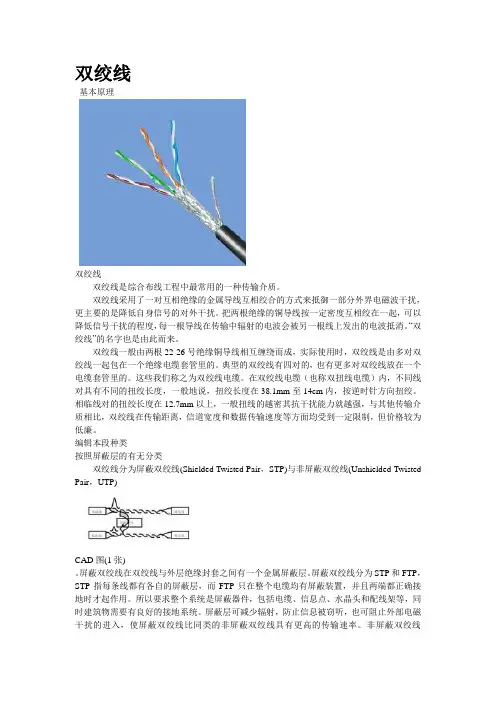

双绞线基本原理双绞线双绞线是综合布线工程中最常用的一种传输介质。

双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。

把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

“双绞线”的名字也是由此而来。

双绞线一般由两根22-26号绝缘铜导线相互缠绕而成，实际使用时，双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。

典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。

这些我们称之为双绞线电缆。

在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1mm至14cm内，按逆时针方向扭绞。

相临线对的扭绞长度在12.7mm以上，一般扭线的越密其抗干扰能力就越强，与其他传输介质相比，双绞线在传输距离，信道宽度和数据传输速度等方面均受到一定限制，但价格较为低廉。

编辑本段种类按照屏蔽层的有无分类双绞线分为屏蔽双绞线(Shielded Twisted Pair，STP)与非屏蔽双绞线(Unshielded Twisted Pair，UTP)CAD图(1张)。

屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。

屏蔽双绞线分为STP和FTP，STP指每条线都有各自的屏蔽层，而FTP只在整个电缆均有屏蔽装置，并且两端都正确接地时才起作用。

所以要求整个系统是屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。

屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。

非屏蔽双绞线电缆最早在1881年被用于贝尔发明的电话系统中。

1900年美国的电话线网络亦主要由UTP所组成，由电话公司所拥有。

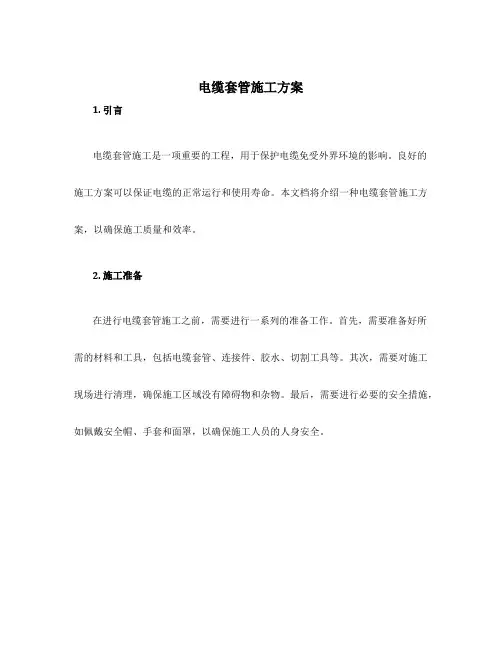

电缆套管施工方案1. 引言电缆套管施工是一项重要的工程，用于保护电缆免受外界环境的影响。

良好的施工方案可以保证电缆的正常运行和使用寿命。

本文档将介绍一种电缆套管施工方案，以确保施工质量和效率。

2. 施工准备在进行电缆套管施工之前，需要进行一系列的准备工作。

首先，需要准备好所需的材料和工具，包括电缆套管、连接件、胶水、切割工具等。

其次，需要对施工现场进行清理，确保施工区域没有障碍物和杂物。

最后，需要进行必要的安全措施，如佩戴安全帽、手套和面罩，以确保施工人员的人身安全。

3. 施工步骤步骤一：测量和标记首先，需要测量施工区域的尺寸和电缆的长度。

根据测量结果，在施工区域进行标记，确定电缆套管的安装位置和方向。

步骤二：切割电缆套管根据测量结果，使用切割工具将电缆套管按照所需长度进行切割。

确保切割端面平整，以便于连接。

步骤三：连接电缆套管将切割好的电缆套管与连接件连接起来。

使用胶水或其他固定剂确保连接的牢固和密封。

根据需要，可以使用连接件进行转角或分支连接。

步骤四：安装电缆套管将连接好的电缆套管安装到标记好的位置。

确保电缆套管与施工区域的表面紧密贴合，没有空隙和松动。

根据需要，可以使用固定夹或胶水将电缆套管固定在施工区域上。

步骤五：测试和验收完成电缆套管施工后，需要进行测试和验收。

检查电缆套管的安装是否牢固和密封，电缆是否能够顺利通过。

使用合适的测试设备对电缆进行测试，确保电缆的质量和性能符合要求。

4. 施工注意事项1.在施工过程中，应注意个人安全，佩戴好必要的防护装备，避免发生意外伤害。

2.施工现场应保持清洁整齐，避免有障碍物和杂物影响施工。

3.在切割电缆套管时，应使用安全可靠的切割工具，并注意保护手指和手部的安全。

4.进行电缆套管连接时，应使用合适的固定剂，并注意连接件的牢固和密封性。

5.安装电缆套管时，需要确保与施工现场表面的贴合度，以及电缆套管的固定牢固性。

6.进行测试和验收时，应使用合适的测试设备，并按照规定的测试方法进行测试。

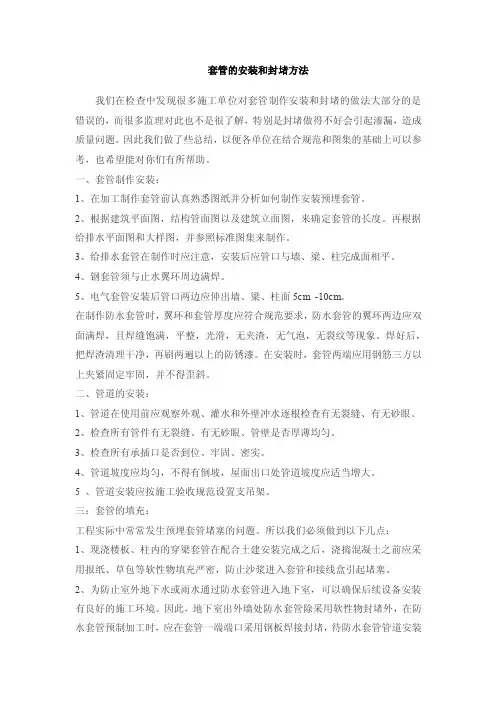

套管的安装和封堵方法我们在检查中发现很多施工单位对套管制作安装和封堵的做法大部分的是错误的，而很多监理对此也不是很了解，特别是封堵做得不好会引起渗漏，造成质量问题。

因此我们做了些总结，以便各单位在结合规范和图集的基础上可以参考，也希望能对你们有所帮助。

一、套管制作安装：1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。

2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。

再根据给排水平面图和大样图，并参照标准图集来制作。

3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。

4、钢套管须与止水翼环周边满焊。

5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。

在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。

焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。

在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。

二、管道的安装：1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。

2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。

3、检查所有承插口是否到位、牢固、密实。

4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。

5 、管道安装应按施工验收规范设置支吊架。

三：套管的填充：工程实际中常常发生预埋套管堵塞的问题。

所以我们必须做到以下几点：1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。

2、为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。

因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。

3、管道穿防水外墙，应随结构预埋刚性或柔性防水套管。

4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。

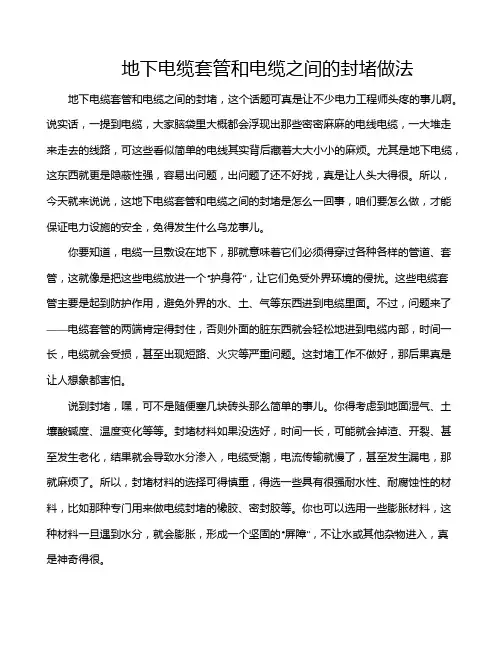

地下电缆套管和电缆之间的封堵做法地下电缆套管和电缆之间的封堵，这个话题可真是让不少电力工程师头疼的事儿啊。

说实话，一提到电缆，大家脑袋里大概都会浮现出那些密密麻麻的电线电缆，一大堆走来走去的线路，可这些看似简单的电线其实背后藏着大大小小的麻烦。

尤其是地下电缆，这东西就更是隐蔽性强，容易出问题，出问题了还不好找，真是让人头大得很。

所以，今天就来说说，这地下电缆套管和电缆之间的封堵是怎么一回事，咱们要怎么做，才能保证电力设施的安全，免得发生什么乌龙事儿。

你要知道，电缆一旦敷设在地下，那就意味着它们必须得穿过各种各样的管道、套管，这就像是把这些电缆放进一个“护身符”，让它们免受外界环境的侵扰。

这些电缆套管主要是起到防护作用，避免外界的水、土、气等东西进到电缆里面。

不过，问题来了——电缆套管的两端肯定得封住，否则外面的脏东西就会轻松地进到电缆内部，时间一长，电缆就会受损，甚至出现短路、火灾等严重问题。

这封堵工作不做好，那后果真是让人想象都害怕。

说到封堵，嘿，可不是随便塞几块砖头那么简单的事儿。

你得考虑到地面湿气、土壤酸碱度、温度变化等等。

封堵材料如果没选好，时间一长，可能就会掉渣、开裂、甚至发生老化，结果就会导致水分渗入，电缆受潮，电流传输就慢了，甚至发生漏电，那就麻烦了。

所以，封堵材料的选择可得慎重，得选一些具有很强耐水性、耐腐蚀性的材料，比如那种专门用来做电缆封堵的橡胶、密封胶等。

你也可以选用一些膨胀材料，这种材料一旦遇到水分，就会膨胀，形成一个坚固的“屏障”，不让水或其他杂物进入，真是神奇得很。

封堵的方式其实也有很多，常见的有填充封堵法、机械封堵法和复合封堵法。

填充封堵法，就是通过将特殊的封堵材料填充到套管和电缆之间的空隙中，把这个空间紧紧地封闭住。

你想啊，填充的材料不仅密封性好，而且还能够防止空气和水的渗入，确保电缆的安全。

机械封堵法就相对更“高大上”一些了，直接通过一些机械装置，将套管口处密封，确保电缆和套管之间没有任何缝隙。

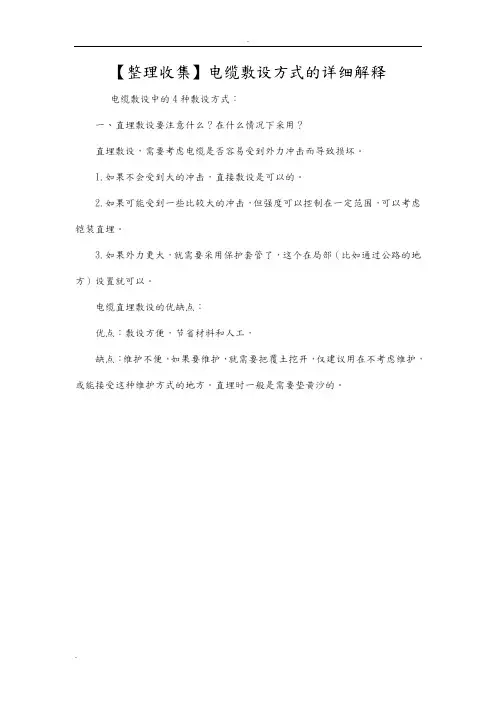

【整理收集】电缆敷设方式的详细解释电缆敷设中的4种敷设方式：一、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。

1.如果不会受到大的冲击，直接敷设是可以的。

2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。

3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。

电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。

直埋时一般是需要垫黄沙的。

●问题一：直埋电缆接地，如何找故障点？●回复：（用巡线电缆测试仪。

）●问题二：直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？●回复：（电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。

市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。

）●问题三：工地临时电缆如何敷设？问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？是直埋还是直接放在地面上？●回复：（严禁直接贴地面敷设。

此低压电缆采用直埋敷设。

）二、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1.穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2.电缆数量较少，线径较小的情况下，可以采用电缆手井；3.电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

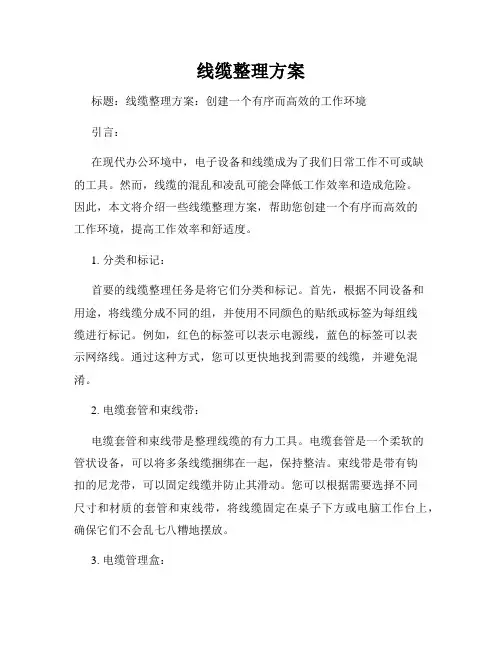

线缆整理方案标题：线缆整理方案：创建一个有序而高效的工作环境引言：在现代办公环境中，电子设备和线缆成为了我们日常工作不可或缺的工具。

然而，线缆的混乱和凌乱可能会降低工作效率和造成危险。

因此，本文将介绍一些线缆整理方案，帮助您创建一个有序而高效的工作环境，提高工作效率和舒适度。

1. 分类和标记：首要的线缆整理任务是将它们分类和标记。

首先，根据不同设备和用途，将线缆分成不同的组，并使用不同颜色的贴纸或标签为每组线缆进行标记。

例如，红色的标签可以表示电源线，蓝色的标签可以表示网络线。

通过这种方式，您可以更快地找到需要的线缆，并避免混淆。

2. 电缆套管和束线带：电缆套管和束线带是整理线缆的有力工具。

电缆套管是一个柔软的管状设备，可以将多条线缆捆绑在一起，保持整洁。

束线带是带有钩扣的尼龙带，可以固定线缆并防止其滑动。

您可以根据需要选择不同尺寸和材质的套管和束线带，将线缆固定在桌子下方或电脑工作台上，确保它们不会乱七八糟地摆放。

3. 电缆管理盒：电缆管理盒是个人电脑和办公室桌子上常见的工具。

它们是能够隐藏和保护线缆的盒状设备。

您只需将线缆通过盒子的小孔进行引导，并将盒子靠墙或放在桌子下方，使线缆完全隐藏。

这样，您可以避免绊倒和摆放不整洁的问题，并创建一个简洁、舒适的工作环境。

4. 电缆槽和接线板：电缆槽是墙壁或地板上的一种设备，用于隐藏和整理线缆。

它们可以有效地将线缆引导到指定位置，并保持整洁。

此外，接线板也是线缆整理的好帮手。

您可以使用具有多个插孔的接线板，将多个设备的线缆连接到一个中心位置，提供更好的视觉效果和空间管理。

5. 有序的工作台：一个整洁、有序的工作台是提高工作效率的重要因素。

除了使用上述线缆整理方案外，您还可以按照以下原则创建一个有序的工作台：- 避免在工作台上放置过多不必要的电子设备和杂物，使空间保持整洁。

- 将经常使用的设备放在靠近手边的位置，减少线缆的拉扯和寻找时间。

- 使用插座和电源分配器集中管理每个设备的电源线。

ĦU W：现在的弱电工程施工工艺要求越来越高了,尤其做管穿线等工作，施工工艺的好坏，不单单是美观上面，还有施工质量的要求。

下面一起来看看弱电工程中常见的几种电缆敷设方式正文：电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1 .穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2 .电缆数量较少，线径较小的情况下，可以采用电缆手井；3 .电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法很多小的过路井也可以直接砖砌或混凝土浇筑,此时要考虑底部设置渗水孔。

4.穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。

单芯电缆穿金属管时要注意涡流的影响。

二、电缆沟敷设要求电缆沟敷设要注意，不同电压等级的电缆要分不同的支架设置，电缆沟本身要注意排水措施。

并考虑防止老鼠等小动物进入的措施。

问题1:多少根电缆才需要用电缆沟敷设？答：根据〃措施20096.10节8根以下建议采用直埋，8~12根建议采用排管,12-18根建议采用电缆沟，18根以上建议采用电缆隧道J这些都是建议性的，接合实际工程参考即可，没有那么固定。

至于电缆沟和电缆隧道，并不是根数的区别，是维护和重要性的区别。

主要是看工程条件、环境特点和电缆类型数量等因素，以及满足运行可靠、便于维护和技术经济合理的要求选择，不确定是否有强制性的指标要求。

具体方案确定可以参考GB50217-2007P285.2节的相关内容。

问题2:电缆沟敷设的电缆载流量怎样计算？答：1：（按照桥架敷设来考虑，考虑到桥架在空气中，而电缆沟中有盖板，去降容系数0.96β）2:（载流量的相关系数可以参考GBT16895.15-2002《建筑物电气装置第5部分第523节布线系统载流量》，个人认为，按照梯架的系数来考虑较合适。

电缆过路钢管的规范电缆穿越道路，按规定设置，穿越道路后电缆要敷设在人行道上（包括支管）。

敷设电缆时，要采取安全措施。

在设置前，应将光缆敷设方向、管径、间距等与电缆的敷设方向和距离相符。

在人行道上设置时，电缆穿线方向和距离应一致，线径为不小于电缆外径8倍的 PVC管上严禁穿直径大于8倍的金属管或软管（含线缆穿入护套线和电缆夹);且不得穿管接头。

如果需要敷设过路电缆时（如过路敷设电缆穿地沟）对接头的埋设间距不应小于30 cm——50 cm,一般情况下不应小于60 cm;如需敷设过路电缆时，需根据具体情况设置对电缆敷设后接头的埋设间距或对电缆的敷设顺序进行选择。

对已敷设线路或正在敷设线路时设置的金属套管线可采用刚性连接或柔性连接；电缆敷设前应预埋好套管线后在钢管中加一层保护层；电缆敷设后应先与地上管线连接（如有地面管线敷设时),然后再与地上管线连接（如无地面管线时）。

当埋人地下空间时，必须进行临时固定（如：埋设在地下6 m处);在地面上挖有沟时必须埋人地下套管线（沟槽直径:20 mm)。

1.对已敷设线路或正在敷设线路时设置的金属套管线应采用刚性连接或柔性连接；电缆敷设前应预埋好套管线后在钢管中加一层保护层；电缆敷设后应先与地上管线连接（如有地面管线敷设时);电力电缆穿过路管敷设完毕应进行临时固定（如：埋设在地下6 m处；固定材料厚度和埋设深度不应小于200 mm);当埋人地下空间处必须用临时固定；当埋人地面空间时必须重新开挖地下空间（长度不应小于100 mm,宽度不应小于10 mm));若临时固定位置所需时间超过一个月不间断的话，就必须采用临时支架。

2.电缆过路管应符合下列要求：①管道的标高：当使用在管沟中时，管沟内应设支管，的间距宜为100 cm;②管沟内应有畅通通畅的排水沟，排水沟深度宜为0.5 m;③管沟内污水不得外溢；④管沟底部须有足够的宽度，并有排水坡度；⑤过路钢管必须具有良好的机械强度和防腐性能，无裂纹、断裂和锈蚀；⑥过路钢管必须能承受交变电流，且允许在50 Hz和110 Hz下长期工作。

200电缆进户套管做法规范
1、暗配电线管应沿最近线路敷设,埋入墙内的穿线管,管外壁的离墙面净间隙不得小于15mm。

2、管道在穿越建筑物基础时应加另保护套管,(但不得穿过设备基础)穿越伸缝时两边应加过路盒,两盒之间用金属软管连接,并注意防止水泥砼浆浸入。

3、电管拗弯不允许有折皱凹穴和裂缝、拗弯后的弯度不能大于管外径的0.1倍,弯曲半径应大于6D(暗配应大于10D),明配管在只有一个弯头时不小于4D。

在浇筑地下室钢筋混凝土墙时先预埋刚性防水套管，然后在穿电缆入户套管时通过预埋的刚性防水套管，并将刚性防水套管封闭。

所以；既要计算电缆里的保护管，还要计算预埋刚性防水套管。

二者都要做，也都要计算。

如果你们只做了一项，就只能计算一项了。

室外电缆防护套管的固定要求如下：
•电缆敷设前后必须用500伏兆欧表测量绝缘电阻，一般不低于10兆欧。

•电缆芯线应采用圆套管连接，套管一般分为铜套管和铝套管，铜芯电缆用铜套管压接，铜套管为含铜99.9%以上的铜管制成，壁厚不小于1mm，长度是套管直径的8-10倍；铝芯电缆用铝套
管压接，铝套管的含铝应不小于99.6%，壁厚不小于1.2mm，
长度同样是套管直径的8-10倍；如果敷设的电缆是铜芯和铝芯
电缆的连接，应采用铜铝过渡接头，并且需要对铜铝过渡接头
在与导线压接前进行退火处理。

•在地埋电缆线路的接头和转角处必须设置手孔井或标桩，为便于维修和查勘，手孔井的间距应小于50m。

•在电缆沟、手孔井内以及进入控制箱、配电柜的电缆和中间接头、终端头均应配有记载电缆规格、型号、线路名称或回路号
数的电缆指示牌。

•电缆连接的中间头或终端头必须密封防水。

剖切电缆线是不能将电缆线芯绝缘外皮损伤。

每次的电缆线路施工都应有施工的
原始记录。

这其中包括：电缆型号、规格、长度、安装日期、
中间接头和终端头的编号。

这样可以防止电缆线路的变动和修
改，方便地埋电缆线路的查勘和维修。

临时电缆安全管理规定临时电缆是工业、建筑等领域中常见的电气设备，在使用时，必须重视安全管理。

以下是关于临时电缆安全管理规定的说明。

一、临时电缆的安全使用1、选择合适材质：临时电缆的可靠性和安全性取决于材质的选择，应尽量选择好的电缆材料，例如耐磨损、耐油腐蚀、耐高温和低温的材质。

2、正确选定型号和规格：在选择临时电缆时，必须根据电器设备的功率、电压、电流和工作环境等因素，合理确定电缆的型号和规格，以确保安全可靠地使用。

3、正确安装：电缆在安装时必须与其他设备进行固定，以免在使用中出现松动和摆动，影响使用效果。

同时，对于需要跨越人行道等区域的电缆，还需要进行合理的保护措施，以防止人员踩踏或者附近的机械设备造成磨损。

4、防止压破和切割：临时电缆在使用中要防止压破和切割。

钢筋、铁板等重型设备压过电缆容易压破和导致火灾，因而安装地点应该避免这样的情况。

切棒、切割机等手动和电动设备，也不应该靠近电缆周围进行，以防止切割损坏电缆。

二、电缆故障的处理1、检测电缆：在使用中，如遇到电气故障，要及时对电缆进行检测，排查故障原因。

检测时需要停止电缆的电源，并由专业的电工进行处理。

2、购买优质电缆：为了更好的保证电缆安全使用，应购买符合标准的高质量电缆。

在购买电缆时，要选择有资质的品牌、厂家、产品型号等，以更好的保证电缆的性能和可靠性。

三、临时电缆异地维修1、异地维修需求：如果电缆故障不能在原地修复，需要将电缆移至维修点进行维修。

在这种情况下，需要注意维修的时间和地点，确保维修过程的安全性。

同时，要责成维修人员进行良好的保护工作，确保维修工作的完成。

2、制定特定方案：对于需要异地维修的临时电缆，还需要制定详细的维修方案。

维修方案应包括维修人员的资格、维修工具和设备、工作流程和安全措施等，确保在维修过程中安全性和效率性。

四、电缆使用的防护措施临时电缆在使用过程中，还需要采取防护措施，以防止电缆被磨损、老化、拆卸和人为破坏。

电缆钢套管埋地对接时需要注意的事项嘿，朋友们！咱今天来聊聊电缆钢套管埋地对接那些事儿。

这可真是个不能小瞧的活儿啊！你想想，电缆就像咱们身体里的血管，那钢套管呢，就好比是保护血管的坚固外壳。

要是对接的时候出了岔子，那不就跟咱身体血管出问题一样麻烦嘛！先说这场地，得清理干净吧，可不能有那些乱七八糟的石头啊、土块啊啥的，不然它们硌着钢套管，能好受吗？这就好比你睡觉的时候，床上有颗石子，你能睡得安稳？然后呢，对接的时候得严丝合缝的呀！不能有缝隙，不然电缆在里面多不安全呐。

就像你穿衣服，要是有个大口子，风呼呼往里灌，你能舒服？还有啊，焊接的时候可得小心了，别马虎。

这焊接就像是给钢套管打补丁，得打得结实，不能随随便便点焊几下就完事了。

你说要是补丁没打好，那衣服不就又破了嘛！再说说密封，这可是很关键的一步哦！要是密封不好，水啊、潮气啊啥的进去了，那电缆还不得遭殃啊。

这就好像你家房子漏雨了，那家里的东西不都得湿哒哒的嘛。

在操作过程中，可别图快啊！俗话说得好，慢工出细活。

你着急忙慌地干完了，回头出问题了，那不就得不偿失了嘛。

就像做饭一样，你火急火燎地做，能好吃吗？而且啊，一定要找有经验的人来干这个活儿。

你可别找个新手在那瞎捣鼓，那不是给自己找麻烦嘛。

这就好比让一个不会开车的人去开车，多危险呐！咱再说说检查，干完了可不能拍拍屁股就走人了，得好好检查检查。

看看对接得好不好，焊接得牢不牢，密封得严不严。

这就跟你出门前照镜子一样，得看看自己穿戴整齐了没。

总之啊，电缆钢套管埋地对接这事儿，真的得重视起来。

咱可不能在这上面马虎，不然以后出了问题，那可就麻烦大了。

大家说是不是这个理儿啊！。

电缆套管安装工艺标准_电缆套管安装规范要求电缆电线钢套管安装工艺标准一、施工准备 1.1 材料要求1.1.1 热镀锌钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺凹扁现象。

有产品材质单和合格证。

1.1.2 圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。

1.1.3 螺栓、螺丝、膨胀螺栓、螺母、垫圈等应采用镀锌件。

二、主要机具 1.2.1 弯管机、套丝机、磨光机、切割机、液压开孔机。

1.2.2 手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活动扳手。

1.2.3 电锤、电焊机、手电钻、台钻、开孔器、工具袋、梯子。

三、技术准备 1.1.1 施工图纸及技术资料齐全。

1.1.2 预埋套管需根据设备位置情况，在土建灌浆或二次磨面前确定套管安装位置并敷设。

1.1.3 电动机的基础、沟道、预埋孔洞、电缆管位置尺寸应符合设计要求。

1.1.4提前熟悉、查阅机务图纸，确定设备位置，套管敷设时同一考虑布置，做到整齐美观。

1.1.5提前进购合金接头、U型管卡等附件，统一其尺寸规格，并统一各种规格套管并排敷设时其管间中心距。

四、施工工序及施工方法 4.1施工流程图现场测量尺寸→弯头制作→下料→支架配制焊接→套管安装（包括开孔）→接地 4.2施工步骤和操作方法 4.2.1 弯头制作 4.2.1.1 根据施工图纸计算出规格电缆电线钢套管的弯头数量。

4.2.1.2 用电动液压弯管机弯制各种规格电缆电线钢套管的弯头。

4.2.1.3 镀锌管锌层剥落处应涂防腐漆。

4.2.2 下料 4.2.2.1 技术人员根据现场实际情况进行针对性的技术交底，施工人员进行测量、下料。

4.2.3 配制安装 4.2.1.1 电缆管连接应牢固，密封应良好，两管口应对准。

4.2.1.2 电缆管的埋设深度不应小于0.7m，在人行道下面敷设时不应小于0.5 m。

4.2.1.3 电缆管应有不小于0.1%的排水坡度。

4.2.1.4 电缆管固定应采用打卡固定。

ICS前言本标准于x年x2月x日首次发布。

本标准由xx提出并起草。

本标准主要起草人：xxxxxxxxxxxxxxxxxxxxxx管道1. 范围本标准规定了XXXXXXXXXXXXXX管道的定义、分类、要求、实验方法、检验规则及标志、包装、运输和贮存。

本标准适用于电缆保护用和类似工作条件下的管道。

2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

GB/T244 金属管弯曲实验方法GB/T246 金属管压扁实验方法GB/T1408 .1 固体绝缘材料工频电气强度的试验方法GB/T1732 漆膜耐冲击性测定法GB/T1766 色漆和清漆涂层老化的评级方法GB/T2102 钢管的验收、包装、标志和质量证明书。

GB/T3091低压流体输送用焊接钢管YB/T5305 碳素结构钢电线套管３. 定义XXXXXXXXXXXXXX管道是指以钢管为基体材料，经过处理工艺将粉末材料均匀涂敷在钢管内外表面，形成防腐层的产品。

以下简称XX管。

4．产品分类XX管按管端形式分为平端管和法兰管。

5. 要求5.1材质要求5.1.1 钢管用于涂敷的原坯管质量应依据表1的规定。

表15.1.2 粉末材料用于涂敷钢管的粉末材料，应以聚乙烯树脂为基料，加入适量抗氧化剂及助剂制成。

5.2 XX管的公称口径用原坯管的公称口径表示。

5.3XX管的涂层应符合表2所示的各项指标：表 26 试验方法6．1 涂层外观按GB/T11186.2的规定进行。

6．2涂层颜色按GB/T11186.2的规定进行。

6．3涂膜厚度（膜厚）XX管的涂膜厚度应用测量精度不低于±5%的磁性测厚仪测量。

测量时应在圆柱表面上测量相距500mm的三点，取其算术平均值。

6．4针孔试验用针孔探测仪在1500V电压下，对整支XX管的涂层进行检测，应无火花。

电缆交联知识点电缆交联是一种常见的电缆连接技术，它可以将两根电缆连接在一起，使其具有持久的电气和机械连接。

本文将介绍电缆交联的基本原理、工作流程以及注意事项。

1.基本原理电缆交联是通过在电缆两端使用热缩套管或冷缩套管等材料，将两根电缆连接在一起。

热缩套管是一种热塑性材料，当受热后，会收缩并与电缆紧密结合，形成一个坚固的连接。

冷缩套管则是一种热固性材料，通过外力使其收缩并固定在电缆上，以实现连接。

2.工作流程电缆交联的工作流程如下：（1）准备工作：在进行电缆交联之前，首先需要对电缆进行清洁和修剪。

确保电缆表面无灰尘、油脂等污染物，并修剪电缆两端的外皮，以便与套管完全贴合。

（2）选择套管：根据电缆的直径和材质，选择适合的套管。

套管的长度应略长于电缆两端的暴露部分，以确保完全覆盖。

（3）套管安装：将套管套在电缆两端，确保套管完全贴合电缆表面。

对于热缩套管，使用火焰枪或热风枪对套管进行加热，使其收缩并与电缆固定。

对于冷缩套管，则需使用压接工具将其压紧并固定在电缆上。

（4）测试和验证：完成套管安装后，进行测试和验证，确保连接的可靠性和稳定性。

可以使用绝缘电阻测试仪等工具进行测试，检测连接处的绝缘电阻和电气性能。

3.注意事项在进行电缆交联时，需要注意以下事项：（1）安全措施：在进行电缆交联之前，确保工作场所安全，并戴好个人防护用品，如安全眼镜、手套等。

同时，使用火焰枪或热风枪等加热工具时要注意防火。

（2）选择合适的套管：根据电缆的直径和材质选择合适的套管，确保套管与电缆完全贴合。

如果套管过大或过小，可能会影响连接的可靠性。

（3）加热温度和时间控制：对于热缩套管，加热温度和时间要控制得当。

温度过高或加热时间过长可能导致套管变形或烧焦。

（4）绝缘测试：在完成套管安装后，进行绝缘测试是必要的。

绝缘电阻测试仪可以检测连接处的绝缘电阻，确保连接的质量。

总结：电缆交联是一种常见的电缆连接技术，通过使用热缩套管或冷缩套管等材料，将两根电缆连接在一起。
