第一章 常用低压电器 习题

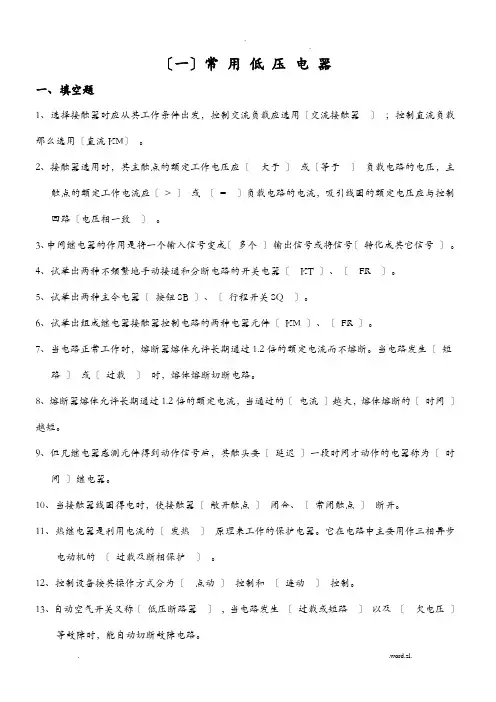

〔一〕常用低压电器一、填空题1、选择接触器时应从其工作条件出发，控制交流负载应选用〔交流接触器〕；控制直流负载那么选用〔直流KM〕。

2、接触器选用时，其主触点的额定工作电压应〔大于〕或〔等于〕负载电路的电压，主触点的额定工作电流应〔> 〕或〔= 〕负载电路的电流，吸引线圈的额定电压应与控制回路〔电压相一致〕。

3、中间继电器的作用是将一个输入信号变成〔多个〕输出信号或将信号〔转化成其它信号〕。

4、试举出两种不频繁地手动接通和分断电路的开关电器〔KT 〕、〔FR 〕。

5、试举出两种主令电器〔按钮SB 〕、〔行程开关SQ 〕。

6、试举出组成继电器接触器控制电路的两种电器元件〔KM 〕、〔FR 〕。

7、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。

当电路发生〔短路〕或〔过载〕时，熔体熔断切断电路。

8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的〔电流〕越大，熔体熔断的〔时间〕越短。

9、但凡继电器感测元件得到动作信号后，其触头要〔延迟〕一段时间才动作的电器称为〔时间〕继电器。

10、当接触器线圈得电时，使接触器〔敞开触点〕闭合、〔常闭触点〕断开。

11、热继电器是利用电流的〔发热〕原理来工作的保护电器。

它在电路中主要用作三相异步电动机的〔过载及断相保护〕。

12、控制设备按其操作方式分为〔点动〕控制和〔连动〕控制。

13、自动空气开关又称〔低压断路器〕，当电路发生〔过载或短路〕以及〔欠电压〕等故障时，能自动切断故障电路。

14、主令电器种类繁多，常用的主令电器有〔按钮〕和〔行程开关〕等。

15、熔断器主要由〔熔体〕和安装熔体的〔外壳〕组成。

16、交流接触器上的短路环的作用是减少吸合时产生的〔强烈震动和噪声〕。

17、低压控制电器常用的灭弧装置有〔灭弧罩〕、〔灭弧栅〕两种。

二、判断题1、一台额定电压为220V 的交流接触器在交流220V 和直流220 V的电源上均可使用。

〔×〕2、交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

第一单元低压电器一、填空题（每格1分，共40分）1、工作在交流额定电压、直流额定电压的电器称为低压电器。

2、熔断器是低压供配电网络和电力拖动系统中最常用的安全，主要用于，有时也可用于。

其主体是用低熔点的金属丝或金属薄片制成的熔体，在被保护电路中。

3、型号RL1-15/5中，R表示__________，L表示__________，设计代号为__________熔断器额定电流是________，熔体额定电流时_________。

4、低压断路器的热脱扣器作__________保护，电磁脱扣器作_________保护，欠压脱扣器作_________保护。

5、开启式负荷开关又称为________________，简称刀开关。

6、行程开关是操动机构在机器的运动部件到达一个时操作的一种指示开关。

7、交流接触器的电磁系统主要由、和三部分组成。

8、继电器是一种根据输入信号的变化，小电流电路，实现电力拖动装置的电器。

9、热继电器是利用流过继电器所产生的而反时限动作的保护电器。

主要用于电动机的、、电流的不平衡运行保护及其他电气设备发热状态的控制。

10、JS系列时间继电器，根据延时特点可分为和两种。

11、接触器是一种自动的电磁式开关，适用于远距离频繁地交直流主电路及大容量控制电路。

其控制对象主要是，也可用于控制其他负载，如__________、电焊机以及电容器等。

12、按钮按不受外力作用时触头的分合状态，分为________________、_______________、___________。

13、按钮的触头允许通过的电流较_________，一般不超过_________。

14、交流接触器利用电磁系统中_________通电或断电，使静铁心吸合或释放_________,从而带动__________与静触头闭合或分断，实现电路的接通或断开。

15、速度继电器是反映____________和____________的继电器，其主要作用是以__________的快慢为指令信号，与接触器平配合实现对电动机的反接制动控制。

1．当负载电流达到熔断器熔体的额定电流时，熔体将立即熔断，从而起到过载保护的作用。

（×）2．低压配电装置应装设短路保护、过负荷保护和接地故障保护。

(√ )3．熔断器的熔断电流即其额定电流。

(× )4．低压刀开关的主要作用是检修时实现电气设备与电源的隔离。

(√ )5．交流接触器吸引线圈的额定电压与接触器的额定电压总是一致的。

(×)6．刀开关与断路器串联安装的线路中，送电时应先合上负荷侧刀开关，再合上电源侧刀开关，最后接通断路器。

(× )7．交流接触器的短路环的作用是过电压保护。

(×)8．低压断路器的瞬时动作电磁式过电流脱扣器和热脱扣器都是起短路保护作用的。

(×) 9．低压断路器的瞬时动作电磁式过电流脱扣器是起过载保护作用的。

( ×)10．断路器的分励脱扣器和失压脱扣器都能对断路器进行远距离分闸，因此它俩的作用是完全相同的。

(× )11．交流接触器的静铁芯端部装有短路环，它的作用是防止铁芯吸合时产生振动噪声，保证吸持良好。

(√ )12．普通交流接触器不能安装在高温、潮湿、有易燃易爆和腐蚀性气体的场所。

(√ ) 13．所谓主令电器是指控制回路的开关电器，包括控制按钮、转换开关、行程开关以及凸轮主令控制器等。

(√ )14．熔断器的额定电流和熔体额定电流是同一概念。

(× )15．熔断器更换熔体管时应停电操作，严禁带负荷更换熔体。

(√ )16．热继电器的额定电流与热元件的额定电流必定是相同的。

(× )17．热元件的额定电流通常可按负荷电流的1．1－1．5倍之间选择，并据此确定热继电器的标称规格。

（√）18．热继电器的动作电流一般可在热元件额定电流的60％－100％的范围内调节。

(√) 19．交流接触器在正常条件下可以用来实现远距离控制电动机的启动与停止，但是不能频繁地接通。

(× )20．交流接触器不能在无防护措施的情况下在室外露天安装。

常用低压电工作业试题汇编（共4部分，576题，含答案）目录第一部分低压电工作业单选题（285题）第二部分低压电工作业判断题正确（158题）第三部分低压电工作业判断题错误（125题）第四部分低压电工作业图片题（8题）第一部分低压电工作业单选题（285题）1、【单选】照明线路熔断器的熔体的额定电流取线路计算电流的（）倍。

A.0.9B.1.1C.1.5参考答案：B2、【单选】对电机各绕组的绝缘检查,如测出绝缘电阻为零,在发现无明显烧毁的现象时,则可进行烘干处理,这时（）通电运行。

A.不允许B.允许C.烘干好后就可参考答案：A3、【单选】用摇表测量电阻的单位是（）。

A.兆欧B.千欧C.欧姆参考答案：A4、【单选】绝缘材料的耐热等级为E级时,其极限工作温度为（）℃。

A.105B.120C.90参考答案：B5、【单选】在对可能存在较高跨步电压的接地故障点进行检查时,室内不得接近故障点（）m以内。

A.2B.3C.4参考答案：C6、【单选】根据线路电压等级和用户对象,电力线路可分为配电线路和（）线路。

A.动力B.照明C.送电参考答案：C7、【单选】当发现电容器有损伤或缺陷时,应该（）。

A.丢弃B.自行修理C.送回修理参考答案：C8、【单选】接地线应用多股软裸铜线,其截面积不得小于（）m㎡。

A.10B.25C.6参考答案：B9、【单选】导线接头、控制器触点等接触不良是诱发电气火灾的重要原因。

所谓“接触不良”,其本质原因是（）。

A.触头、接触点电阻变化引发过电压B.触头、接触点电阻变大引起功耗增大C.触头接触点电阻变小参考答案：B10、【单选】电气火灾发生时,应先切断电源再扑救,但不知或不清楚开关在何处时,应剪断电线,剪切时要（）。

A.不同相线在不同位置剪断B.几根线迅速同时剪断C.在同一位置一根一根剪断参考答案：A11、【单选】利用交流接触器作欠压保护的原理是当电压不足时,线圈产生的（）不足,触头分断。

A.涡流B.热量C.磁力参考答案：C12、【单选】螺丝刀的规格是以柄部外面的杆身长度和（）表示。
