ansys上机文件2

教程1：角支架的静态分析问题阐述下面将要显示的是一个简单的、单一载入步骤的角支架结构静态分析的例子。

该角支架左上侧的圆孔的整个圆周被约束（焊接），而其右下侧的圆孔的底部则作用有线性分布的压力载荷（见下图）。

问题的目的是演示典型ANSYS的分析过程。

所给条件角支架的尺寸见上图所示。

支架是由A36钢制成，其杨氏模量为30E6，泊松比为0.27。

近似与假设本题的分析为平面应力问题。

压力载荷只作用在X-Y平面上。

近似操作是使用固体模型来构造2-D模型并利用节点和单元将其自动划分网格。

（在ANSYS中的另一个选择是直接创建节点和单元）交互式的求解过程按照下面给出的步骤以及其所对应的具体内容，就可以完成交互式一步步的求解过程。

步骤中的黑体字（字符）是需要从菜单中选择的命令。

1.进入ANSYS在D盘建立一文件夹，文件名为xiti。

然后运行程序→ANSYS 8.0 →Configure ANSYS Products →file Management→select Working Directory: D:\xiti，input job name: zhijia→Run2．建立几何结构2.1 定义矩形在ANSYS中有几种创建几何模型的方法，较其它软件更为方便。

第一步首要的是确认能够简单地利用矩形和圆的组合来构造支架。

首先确定坐标原点的位置然后根据该原点来定义矩形和圆。

原点的位置是任意的，这里用的是左上侧孔的中心。

ANSYS不需要知道原点的位置，只是简单地从定义一个矩形开始。

在ANSYS中，这个原点被称为global origin。

1．Main Menu：Preprocessor-Modeling-Create-Areas-RectangleBy Demensions。

2．输入X1=0（注意：使用键盘上的Tab键或用鼠标左键来实现光标在编辑框中的切换），X2=6，Y1=-1，Y2=1。

3．按下Apply按钮创建第一个矩形。

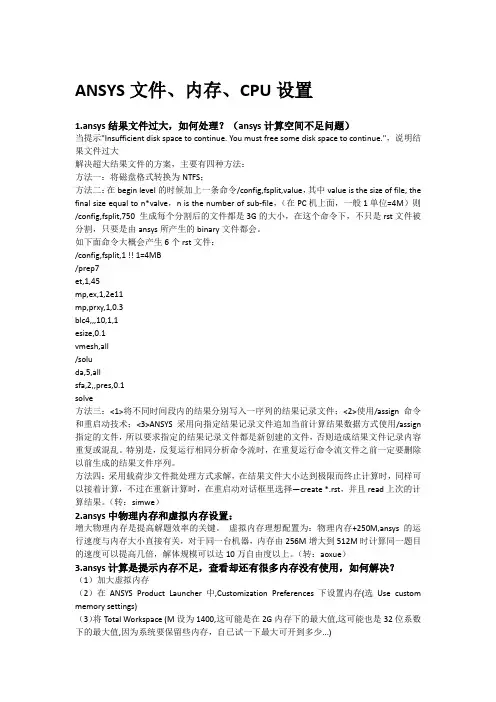

ANSYS文件、内存、CPU设置1.ansys结果文件过大，如何处理？（ansys计算空间不足问题）当提示"Insufficient disk space to continue. You must free some disk space to continue."，说明结果文件过大解决超大结果文件的方案，主要有四种方法：方法一：将磁盘格式转换为NTFS；方法二：在begin level的时候加上一条命令/config,fsplit,value，其中value is the size of file, the final size equal to n*valve，n is the number of sub-file，（在PC机上面，一般1单位=4M）则/config,fsplit,750 生成每个分割后的文件都是3G的大小，在这个命令下，不只是rst文件被分割，只要是由ansys所产生的binary文件都会。

如下面命令大概会产生6个rst文件：/config,fsplit,1 !! 1=4MB/prep7et,1,45mp,ex,1,2e11mp,prxy,1,0.3blc4,,,10,1,1esize,0.1vmesh,all/soluda,5,allsfa,2,,pres,0.1solve方法三：<1>将不同时间段内的结果分别写入一序列的结果记录文件；<2>使用/assign命令和重启动技术；<3>ANSYS采用向指定结果记录文件追加当前计算结果数据方式使用/assign 指定的文件，所以要求指定的结果记录文件都是新创建的文件，否则造成结果文件记录内容重复或混乱。

特别是，反复运行相同分析命令流时，在重复运行命令流文件之前一定要删除以前生成的结果文件序列。

方法四：采用载荷步文件批处理方式求解，在结果文件大小达到极限而终止计算时，同样可以接着计算，不过在重新计算时，在重启动对话框里选择—create *.rst，并且read上次的计算结果。

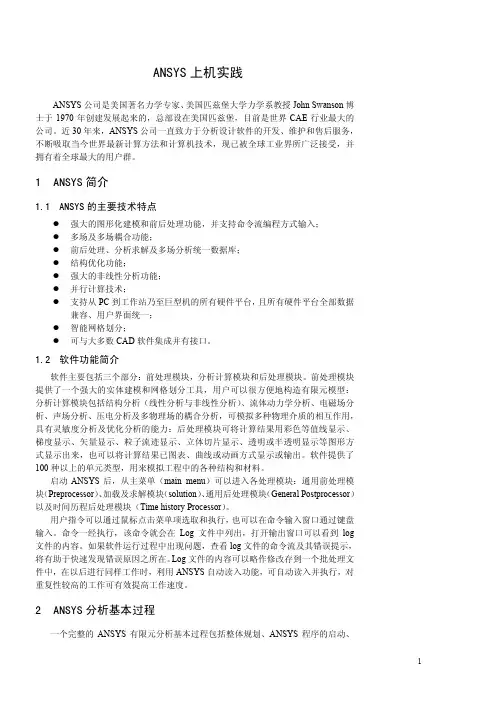

ANSYS上机实践ANSYS公司是美国著名力学专家、美国匹兹堡大学力学系教授John Swanson博士于1970年创建发展起来的，总部设在美国匹兹堡，目前是世界CAE行业最大的公司。

近30年来，ANSYS公司一直致力于分析设计软件的开发、维护和售后服务，不断吸取当今世界最新计算方法和计算机技术，现已被全球工业界所广泛接受，并拥有着全球最大的用户群。

1ANSYS简介1.1ANSYS的主要技术特点z强大的图形化建模和前后处理功能，并支持命令流编程方式输入；z多场及多场耦合功能；z前后处理、分析求解及多场分析统一数据库；z结构优化功能；z强大的非线性分析功能；z并行计算技术；z支持从PC到工作站乃至巨型机的所有硬件平台，且所有硬件平台全部数据兼容、用户界面统一；z智能网格划分；z可与大多数CAD软件集成并有接口。

1.2软件功能简介软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。

前处理模块提供了一个强大的实体建模和网格划分工具，用户可以很方便地构造有限元模型：分析计算模块包括结构分析（线性分析与非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析的能力：后处理模块可将计算结果用彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明或半透明显示等图形方式显示出来，也可以将计算结果已图表、曲线或动画方式显示或输出。

软件提供了100种以上的单元类型，用来模拟工程中的各种结构和材料。

启动ANSYS后，从主菜单（main menu）可以进入各处理模块：通用前处理模块（Preprocessor）、加载及求解模块（solution）、通用后处理模块（General Postprocessor）以及时间历程后处理模块（Time history Processor）。

用户指令可以通过鼠标点击菜单项选取和执行，也可以在命令输入窗口通过键盘输入。

实验一：如图所示，使用ANSYS分析平面带孔平板，分析在均布载荷作用下板内的应力分布。

已知条件：F＝20N/mm，L＝200mm，b＝100mm，圆孔半径r＝20，圆心坐标为（100，50），E＝200Gpa。

板的左端固定。

图1-1 带孔平板模型1．建立有限元模型1)．建立工作目录并添加标题以Interactive 方式进入ANSYS，File菜单中设置工作文件名为Plane、标题为plane。

2)．创建实体模型（1）创建矩形通过定义原点、板宽和板高定义矩形，其操作如下：GUI：PreProcessor > Modeling > Create > Areas > Rectangle > By 2Corners弹出Rectangle by 2 corners对话框（如图1-2所示），如图填写。

WPX 和WP Y表示左下角点坐标。

生成矩形如图1-3所示图1-2 生成矩形图1-3 矩形图1-5 生成圆面（2）生成圆面首先在矩形面上生成圆，然后挖去生成圆孔。

生成圆面得操作如下：GUI：PreProcessor > Modeling > Create > Areas > Circle > Solid Circle弹出Solid Circular Area对话框（如图1-4所示），依图输入圆面几何参数。

得到圆面如上图1-5所示。

下面通过布尔“减”操作生成圆孔，其操作如下：GUI：PreProcessor > Modeling > Operate > Booleans > Subtract > Areas先选择矩形面为Base Area ，单击OK 按钮，然后选择圆，单击OK 按钮。

布尔操作完毕之后，实体模型为带孔平板。

如图1-6所示图1-6 实体模型3)．定义材料属性材料属性是与几何模型无关的本构关系，如弹性模量、密度等。

关于ansys文件，内存，CPU的设置问题近期出现这些问题，找了些资料，并整理下，放这里了。

下面这些方法并没有一一试过。

1.ansys结果文件过大，如何处理？解决超大结果文件的方案，主要有四种方法：方法一：将磁盘格式转换为NTFS；方法二：在begin level的时候加上一条命令/config,fsplit,value，其中value is the size of file, the final size equal to n*valve，n is the number of sub-file，（在PC机上面，一般1单位=4M）则/config,fsplit,750 生成每个分割后的文件都是3G的大小，在这个命令下，不只是rst文件被分割，只要是由ansys所产生的binary文件都会。

如下面命令大概会产生6个rst文件：/config,fsplit,1 !! 1=4MB/prep7et,1,45mp,ex,1,2e11mp,prxy,1,0.3blc4,,,10,1,1esize,0.1vmesh,all/soluda,5,allsfa,2,,pres,0.1solve方法三：<1>将不同时间段内的结果分别写入一序列的结果记录文件；<2>使用/assign命令和重启动技术；<3>ANSYS采用向指定结果记录文件追加当前计算结果数据方式使用/assi gn指定的文件，所以要求指定的结果记录文件都是新创建的文件，否则造成结果文件记录内容重复或混乱。

特别是，反复运行相同分析命令流时，在重复运行命令流文件之前一定要删除以前生成的结果文件序列。

方法四：采用载荷步文件批处理方式求解，在结果文件大小达到极限而终止计算时，同样可以接着计算，不过在重新计算时，在重启动对话框里选择—create *.rst，并且read上次的计算结果。

（转：simwe）2.ansys中物理内存和虚拟内存设置：增大物理内存是提高解题效率的关键。

第二讲《ANSYS基础》上机指导书CAD/CAM实验室，USTC实验要求：1、基本熟悉ANSYS界面，能够顺利导入CAD软件的模型。

2、熟悉实体建模和网格划分过程。

练习1：打开ANSYS，熟悉界面，练习导入其它CAD软件的模型文件步骤：1、在X盘新建一个ansys_ex1文件夹作为工作目录2、在【开始】>【程序】中找到ANSYS 9.0>【ANSYS Product Launcher】,点击打开ANSYS9.0Launcher对话框。

单击界面上的【File Management】选项卡，点击【Working Directory】右边的Browse按钮，找到X:\ansys_ex1文件夹。

【Job Name】中填入basic。

然后点击下面的RUN按钮进入ANSYS。

1233、熟悉ANSYS的界面，对照下图了解界面上各个窗口的内容。

注意ANSYS主界面打开的同时，还会开启一个ANSYS 9.0 Out Put Window。

这是ANSYS的信息输出窗口，运行过程中不能关闭。

4、对照下图了解各实用菜单的功能5、点击实用菜单（注：以下用Utility Menu 表示）上的PlotCtrls -> Pan Zoom Rotate …打开【Pan －Zoom －Rotate 】对话框，对照下图了解了解平移－缩放－旋转对话框的使用。

实用菜单命令输入窗口图形显示窗口工具条 主菜单提示窗口显示调整工具文件选择列表显示显示控制工作平面参数设置 宏设置菜单设置帮助6、对照下图了解主菜单的主要功能，点击菜单前面的“+”展开菜单项，熟悉各菜单的内容。

7、练习导入I-DEAS 的.igs 模型文件：（如果操作过程中出现警告，不予理睬） GUI: Utility Menu> File > import > IGES … 打开 【Import IGES File 】对话框，选中Defeature model 选项，单击OK 。

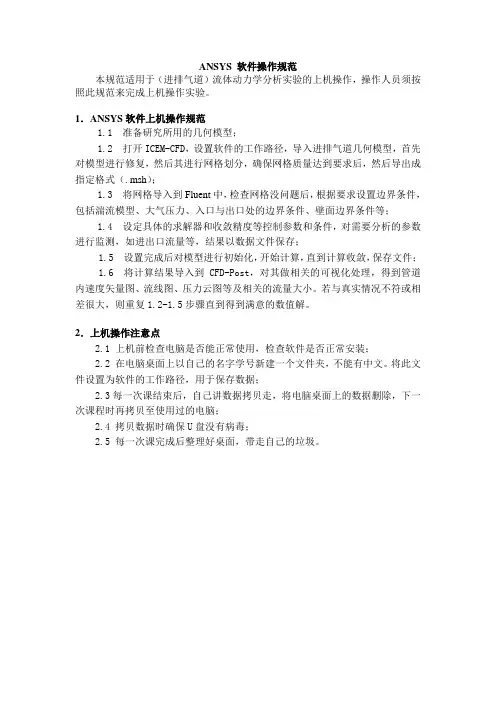

ANSYS 软件操作规范
本规范适用于（进排气道）流体动力学分析实验的上机操作，操作人员须按照此规范来完成上机操作实验。

1．ANSYS软件上机操作规范
1.1 准备研究所用的几何模型；
1.2 打开ICEM-CFD，设置软件的工作路径，导入进排气道几何模型，首先对模型进行修复，然后其进行网格划分，确保网格质量达到要求后，然后导出成指定格式（.msh）；
1.3 将网格导入到Fluent中，检查网格没问题后，根据要求设置边界条件，包括湍流模型、大气压力、入口与出口处的边界条件、壁面边界条件等；
1.4 设定具体的求解器和收敛精度等控制参数和条件，对需要分析的参数进行监测，如进出口流量等，结果以数据文件保存；
1.5 设置完成后对模型进行初始化，开始计算，直到计算收敛，保存文件；
1.6 将计算结果导入到CFD-Post，对其做相关的可视化处理，得到管道内速度矢量图、流线图、压力云图等及相关的流量大小。

若与真实情况不符或相差很大，则重复1.2-1.5步骤直到得到满意的数值解。

2．上机操作注意点
2.1 上机前检查电脑是否能正常使用，检查软件是否正常安装；
2.2 在电脑桌面上以自己的名字学号新建一个文件夹，不能有中文。

将此文件设置为软件的工作路径，用于保存数据；
2.3每一次课结束后，自己讲数据拷贝走，将电脑桌面上的数据删除，下一次课程时再拷贝至使用过的电脑；
2.4 拷贝数据时确保U盘没有病毒；
2.5 每一次课完成后整理好桌面，带走自己的垃圾。

第四讲 热分析上机指导书CAD/CAM 实验室，USTC实验要求：1、通过对冷却栅管的热分析练习，熟悉用ANSYS 进展稳态热分析的根本过程，熟悉用直接耦合法、间接耦合法进展热应力分析的根本过程。

2、通过对铜块和铁块的水冷分析，熟悉用ANSYS 进展瞬态热分析的根本过程。

容1：冷却栅管问题问题描述：本实例确定一个冷却栅管〔图a 〕的温度场分布与位移和应力分布。

一个轴对称的冷却栅结构管为热流体，管外流体为空气。

冷却栅材料为不锈钢，特性如下：W/m ℃×109 MPa×10-5/℃边界条件：〔1〕管：压力：6.89 MPa流体温度：250 ℃对流系数249.23 W/m 2℃〔2〕管外：空气温度39℃对流系数：62.3 W/m 2℃假定冷却栅管无限长，根据冷却栅结构的对称性特点可以构造出的有限元模型如图b 。

其上下边界承受边界约束，管部承受均布压力。

练习1－1：冷却栅管的稳态热分析步骤：1. 定义工作文件名与工作标题1) 定义工作文件名：GUI: Utility Menu> File> Change Jobname ，在弹出的【ChangeJobname 】对话框中输入文件名Pipe_Thermal ，单击OK 按钮。

2) 定义工作标题：GUI: Utility Menu> File> Change Title ，在弹出的【Change Title 】对话框中2D Axisymmetrical Pipe Thermal Analysis ，单击OK 按钮。

3) 关闭坐标符号的显示：GUI: Utility Menu> PlotCtrls> Window Control> WindowOptions ，在弹出的【Window Options 】对话框的Location of triad 下拉列表框中选择No Shown 选项，单击OK 按钮。

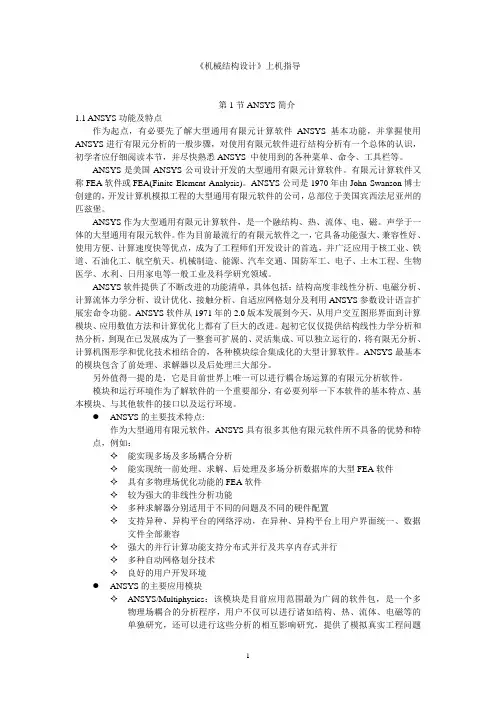

《机械结构设计》上机指导第1节ANSYS简介1.1 ANSYS功能及特点作为起点，有必要先了解大型通用有限元计算软件ANSYS基本功能，并掌握使用ANSYS进行有限元分析的一般步骤，对使用有限元软件进行结构分析有一个总体的认识，初学者应仔细阅读本节，并尽快熟悉ANSYS 中使用到的各种菜单、命令、工具栏等。

ANSYS是美国ANSYS公司设计开发的大型通用有限元计算软件。

有限元计算软件又称FEA软件或FEA(Finite Element Analysis)。

ANSYS公司是1970年由John Swanson博士创建的，开发计算机模拟工程的大型通用有限元软件的公司，总部位于美国宾西法尼亚州的匹兹堡。

ANSYS作为大型通用有限元计算软件，是一个融结构、热、流体、电、磁。

声学于一体的大型通用有限元软件。

作为目前最流行的有限元软件之一，它具备功能强大、兼容性好、使用方便、计算速度快等优点，成为了工程师们开发设计的首选，并广泛应用于核工业、铁道、石油化工、航空航天、机械制造、能源、汽车交通、国防军工、电子、土木工程、生物医学、水利、日用家电等一般工业及科学研究领域。

ANSYS软件提供了不断改进的功能清单，具体包括：结构高度非线性分析、电磁分析、计算流体力学分析、设计优化、接触分析、自适应网格划分及利用ANSYS参数设计语言扩展宏命令功能。

ANSYS软件从1971年的2.0版本发展到今天，从用户交互图形界面到计算模块、应用数值方法和计算优化上都有了巨大的改进。

起初它仅仅提供结构线性力学分析和热分析，到现在已发展成为了一整套可扩展的、灵活集成、可以独立运行的，将有限无分析、计算机图形学和优化技术相结合的，各种模块综合集成化的大型计算软件。

ANSYS最基本的模块包含了前处理、求解器以及后处理三大部分。

另外值得一提的是，它是目前世界上唯一可以进行耦合场运算的有限元分析软件。

模块和运行环境作为了解软件的一个重要部分，有必要列举一下本软件的基本特点、基本模块、与其他软件的接口以及运行环境。

工程中的有限元方法有限元分析软件ANSYS10.0-Ed上机指南目录一、基本部分Exercise 1 分布载荷作用下的悬臂梁应力计算 (2)Exercise 2 悬臂式连接环的应力与变形分析 (4)Exercise 3 受内压作用的厚壁圆筒的有限元建模与分析 (6)Exercise 4 受热载荷作用的正方形截面的烟囱的有限元建模与温度场求解 (8)Exercise 5 超静定桁架的有限元求解 (10)Exercise 6 两端固定T字钢梁受线分布载荷作用 (12)二、提高部分Exercise 7 利用ANSYS计算异形截面的几何特性 (14)Exercise 8 利用ANSYS进行悬臂"工"梁的屈曲建模计算 (15)Exercise 9 用ANSYS表面效应单元模拟一螺栓扭转问 (17)Exercise 10 利用ANSYS进行壳--梁组合结构建模计算 (20)Exercise 11 三通内圆柱面受均布载荷应力分析 (24)Exercise 12 钢球淬火过程分析 (27)一、基本部分Exercise 1 分布载荷作用下的悬臂梁应力计算悬臂梁的分析模型如图1-1 所示, 梁的横截面为矩形 bΧh = 1Χ1 m2. 最大荷载集度q=10kN/m悬臂梁的弹性模量20GPa, 泊松比0.16。

习题文件名: Cantilever beam。

注意：用实体单元离散，长度单位m, 力的单位 N，对应应力单位 Pa，按照平面应力处理。

1.1 进入ANSYS程序→ANSYSED 10.0 →change the working directory into yours →input Initial jobname: Cantilever beam→OK1.2设置计算类型ANSYS Main Menu: Preferences →select Structural → OK1.3选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 4node 42 →OK (back to Element Types window) → Options... →select K3: Plane Stress →OK→Close (the Element Type window)1.4定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →inputEX:20e9，PRXY:0.16→ OK1.5生成几何模型生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Key points →In Active CS →依次输入四个点的坐标：input:1(0, 0,0), 2(10, 0,0), 3(10, 1), 4(0, 1) →OK生成面ANSYS Main Menu: Preprocessor →Modeling →Create →Areas →Arbitrary →Through KPS →依次连接四个特征点，1→ 2 →3 → 4 → OK1.6 网格划分ANSYS Main Menu: Preprocessor →Meshing →Mesh Tool→(Size Controls) lines: Set →拾取长边: OK→input NDIV: 40→Apply→拾取短边: →input NDIV: 4 →OK →(back to the mesh tool window)Mesh: Areas, Shape: Quad, Mapped →Mesh →Pick All (in Picking Menu) → Close( the Mesh Tool window)图1－1 悬臂梁的的计算分析模型1.7 模型施加约束给左边施加固定约束ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Displacement → On lines →选左边线→OK →select 第一行: ALL DOF →第四行 VALUE 选 0: → OK给上顶边施加线性分布载荷ANSYS 命令菜单栏: Parameters →Functions →Define/Edit →1) 在下方的下拉列表框（第三行）内选择x作为设置的变量；2) 在Result窗口中出现{X},写入所施加的载荷函数：1000*{X}；3) File>Save(文件扩展名：qbeam →返回：Parameters →Functions →Read from file：将需要的qbeam.func文件打开，任给一个参数名qq，Local coordinate system id for (x,y,z) 栏选1.它表示随之将施加的载荷沿x线性变化→OKANSYS Main Menu: Solution →Define Loads →Apply →Structural →Pressure →On Lines →拾取上顶边；OK →在下拉列表框中选择：Existing table →Apply →选择需要的载荷参数名qq→OK1.8 分析计算ANSYS Main Menu: Solution →Solve →Current LS →OK(to close the solve Current Load Step window) →OK1.9 结果显示ANSYS Main Menu: General Postproc →Plot Results →Deformed Shape... → select Def + Undeformed →OK (back to Plot Results window)→Contour Plot →Nodal Solu...→ select: Stress → X Component of stress → OK1.10 退出系统ANSYS Utility Menu: File→ Exit...→ Save Everything→OKExercise 2 悬臂式连接环的应力与变形分析计算采用三维实体模型如图2-1 所示, 钢质悬臂式连接环左端焊接在墙壁，另一端包含一个圆孔。

实验一坝体的有限元建模及应力应变分析一、实验目的：1、掌握ANSYS软件基本的几何形体构造方法、网格划分方法、边界条件施加方法及各种载荷施加方法。

2、熟悉有限元建模、求解及结果分析步骤和方法。

3、能利用ANSYS软件对结构进行有限元分析。

二、实验设备：微机，ANSYS软件。

三、实验内容：计算分析模型如图所示，分析坝体的应力、应变。

四、实验步骤：1 进入ANSYS程序→ANSYS →change the working directory into yours →input Initial jobname: dam2设置计算类型ANSYS Main Menu: Preferences →select Structural → OK3选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 4node 42 →OK (back to Element Types window)→Options… →select K3: Plane Strain →OK→Close (the Element Type window)4定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural→Linear→Elastic→Isotropic→input EX:2.1e11, PRXY:0.3→OK5生成几何模型生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS→依次输入四个点的坐标：input:1(0,0),2(1,0),3(1,5),4(0.45,5)→OK生成坝体截面ANSYS Main Menu: Preprocessor →Modeling →Create →Areas →Arbitrary →Through KPS→依次连接四个特征点，1(0,0),2(1,0),3(1,5),4(0.45,5) →OK 生成坝体截面如图一图一6 网格划分ANSYS Main Menu: Preprocessor →Meshing →Mesh Tool→(Size Controls) lines:Set →依次拾取两条横边:OK→input NDIV: 15 →Apply→依次拾取两条纵边:OK →input NDIV: 40 →OK →(back to the mesh tool window)Mesh: Areas, Shape: Quad, Mapped →Mesh →Pick All(in Picking Menu) → Close( the Mesh Tool window)图二7 模型施加约束分别给下底边和竖直的纵边施加x和y方向的约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement→ On lines→pick the lines →OK→select Lab2:UX, UY → OK 给斜边施加x方向的分布载荷ANSYS 命令菜单栏: Parameters→Functions →Define/Edit→1) 在下方的下拉列表框内选择x ,作为设置的变量；2) 在Result窗口中出现{X},写入所施加的载荷函数：1000*{X}；3) File>Save(文件扩展名：func) →返回：Parameters→Functions →Read from file：将需要的.func文件打开，任给一个参数名，它表示随之将施加的载荷→OK →ANSYS Main Menu: Solution→Define Loads →Apply →Structural →Pressure →On Lines →拾取斜边；OK →在下拉列表框中，选择：Existing table →OK →选择需要的载荷参数名→OK图三8 分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to close the solve Current Load Step window) →OK9 结果显示（1）变形情况ANSYS Main Menu: General Postproc →Plot Results→Deformed Shape…→select Def + Undeformed→OK (back to Plot Results window)如图四;图四（2）位移情况General Postproc →Plot Results→Contour Plot→Nodal Solu…→select: DOF solution, UX,UY, Def + Undeformed , 如图五、六、七所示图五 X方向位移图图六 Y方向位移图图七总的位移图（3）压力结果图General Postproc →Plot Results→Contour Plot→Nodal Solu→Stress ,SX,SY,SZ, Def + Undeformed→OK 如图八、九、十所示：图八 X方向应力图图九Y方向应力图图十 Z方向的应力图10 结果分析由以上实验的变形和位移的云图可知，坝体最上边的变形量最明显，最大，主要是因为最上边所受载荷最大，故最大位移量发生在坝体的顶部。

目录桁架的静力分析 (1)梁的静力分析 (5)板的静力分析 (10)孔板的静力分析 (14)三维静力分析 (18)热分析 (22)焊接接头稳态传热过程分析27桁架的静力分析问题如图所示，水平放置的杆长为12m，倾斜放置的杆长为10m，截面积为0.5m²的桁架结构，右端节点5固定，节点2在Y方向固定，在左端节点3施加一个Y方向的－2000N的力，在中间节点4施加一个Y方向的－1000N的力，试以静力来进行分析，写出节点3和节点4的位移。

条件36⨯10=泊松比0.3E6pa分析步骤：一、偏好设定1、指定为结构分析菜单路径：Main Menu> Preferences，选"Structural"，然后OK.。

二、定义单元类型、实例常数及材料属性1、新建单元类型菜单路径：Main Menu> Preprocessor> Element Type> Add/Edit/Delete. 就会弹出单元类型对话框。

点击Add ...就会弹出单元类型库对话框。

2、定义单元类型先选择单元为Structural Link,接着右边选择2D spar 1,然后单击OK按钮确定，完成单元类型的选择。

3、关闭单元类型对话框。

4、定义实例常数Main Menu > Preprocessor > Real Constants > Add/Edit/Delete。

接着在对话框中单击Add按钮新建实例常量。

接着选择定义单元LINK1的实例常量，然后选择单击OK按钮。

然后输入该单元的截面积AREA为0.5，输入后单击OK按钮。

5、关闭实例常量对话框。

6、设置材料属性1)菜单路径：Main Menu> Preprocessor> MaterialProps> Material Models. 弹出一个对话框。

2)在”Define Material Models Behavi or”的对话框的右边, 双击Structural, Linear, Elastic, Isotropic，就会弹出一个对话框。

“有限元基础”本科生课程有限元分析软件ANSYS上机操作指南南京航空航天大学能源与动力学院动力工程系2012年12月目录Project1 简支梁的变形分析 (1)Project2 坝体的有限元建模与受力分析 (3)Project3 受内压作用的球体的应力与变形分析 (5)Project4 受热载荷作用的厚壁圆筒的有限元建模与温度场求解 (7)Project5 超静定桁架的有限元求解 (9)Project6 超静定梁的有限元求解 (11)Project7 平板的有限元建模与变形分析 (13)大作业题目 (15)Project1 梁的有限元建模与变形分析计算分析模型如图1-1 所示, 习题文件名: beam。

NOTE:要求选择不同形状的截面分别进行计算。

梁承受均布载荷：1.0e5 Pa图1-1梁的计算分析模型梁截面分别采用以下三种截面（单位：m）：矩形截面：圆截面：工字形截面：B=, H= R= w1=，w2=，w3=,t1=，t2=，t3=进入ANSYS程序→File →change directory→选择工作目录File →change Jobname→输入分析文件名：beam设置计算类型ANSYS Main Menu: Preferences →选择Structural → OK选择单元类型ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete… →Add… →select Beam 2 node 188 →OK (back to Element Types window)→Close (the Element Type window)定义材料参数ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear→Elastic→Isotropic→input EX:, PRXY:→ OK定义截面ANSYS Main Menu: Preprocessor →Sections →Beam →Common Sectns→分别定义矩形截面、圆截面和工字形截面：矩形截面:ID=1,B=，H= →Apply →圆截面：ID=2,R= →Apply →工字形截面：ID=3,w1=，w2=，w3=，t1=，t2=，t3=→OK生成几何模型生成特征点ANSYS Main Menu: Preprocessor →Modeling →Create →Keypoints →In Active CS→依次输入三个点的坐标：input:1(0,0),2(10,0),3(5,1)→OK生成梁ANSYS Main Menu: Preprocessor →Modeling →Create →Lines →lines →Straight lines →连接两个特征点，1(0,0),2(10,0) →OK网格划分ANSYS Main Menu: Preprocessor →Meshing→Mesh Attributes→Picked lines →OK→选择: SECT:1（根据所计算的梁的截面选择编号）；Pick Orientation Keypoint(s):YES →拾取：3#特征点(5,1) →OK→Mesh Tool →Size Controls) lines: Set →Pick All(in Picking Menu) →input NDIV:5→OK (back to Mesh Tool window) → Mesh →Pick All(in Picking Menu) → Close (the Mesh Tool window)模型施加约束最左端节点加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement → On Nodes→pick the node at (0,0) → OK→select UX, UY,UZ,ROTX → OK最右端节点加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement → On Nodes→pick the node at (10,0) → OK→select UY,UZ,ROTX → OK施加y方向的载荷ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Pressure→On Beams→Pick All→VALI:100000 → OK分析计算ANSYS Main Menu: Solution →Solve →Current LS→OK(to close the solve Current Load Step window) →OK结果显示ANSYS Main Menu: General Postproc →Plot Results→Deformed Shape…→select Def + Undeformed→OK (back to Plot Results window) →Contour Plot→Nodal Solu →select: DOF solution, UY, Def + Undeformed , Rotation, ROTZ ,Def + Undeformed →OK退出系统ANSYS Utility Menu: File→ Exit →Save Everything→OKProject2 坝体的有限元建模与应力应变分析计算分析模型如图2-1 所示, 习题文件名: dam 。

ANSYS报告文件设置一、引言 ANSYS是一款强大的工程仿真软件，广泛应用于航空航天、汽车、能源、电子、建筑等领域。

在进行工程仿真分析时，编写一份清晰的ANSYS报告文件是非常重要的，它可以记录分析过程和结果，并便于他人理解和复现。

本文将介绍如何设置ANSYS报告文件，以便于读者更好地阅读和理解。

二、文档设置 1. 文件命名在开始编写ANSYS报告文件之前，首先要给文件命名。

建议使用有意义的文件名，可以包括项目名称、日期、版本号等信息，以便于管理和查找。

2.标题在报告开始处添加标题，用以准确描述报告的目的或内容。

标题应简明扼要，能够直观地传达报告的主题。

3.目录在报告开头创建目录，列出各个章节或部分的标题和页码，以便读者快速定位所需内容。

4.字体和排版在ANSYS报告文件中，选择合适的字体和排版方式，以确保文章的可读性。

建议使用等宽字体（如Courier New）以保证文字在不同设备上的显示一致性。

三、报告内容 1. 引言和背景在报告的开头，介绍项目的背景和目的，阐述为何进行此次分析以及分析的重要性。

同时，对使用的ANSYS版本进行说明。

2.模型准备描述模型的准备过程，包括几何建模、网格划分等步骤。

可以附上相关的图纸或示意图，以帮助读者更好地理解模型的结构和特点。

3.材料属性定义说明所使用材料的属性参数，包括密度、弹性模量、屈服强度等。

可以给出材料的具体参数数值，或者引用相应的材料手册。

4.载荷和边界条件定义在分析中使用的载荷和边界条件，包括力、压力、温度等。

详细说明载荷和边界条件的施加方式和作用范围。

5.求解设置对ANSYS的求解设置进行详细说明，包括网格类型、求解器选择、迭代次数等参数的设定。

可以解释选择这些参数的原因和影响。

6.分析过程逐步描述分析的过程，包括加载顺序、迭代步骤、计算结果等。

可以使用表格、图表等方式展示结果，以便读者更好地理解和比较不同情况下的分析结果。

7.结果讨论对分析结果进行讨论和分析，指出对设计或问题解决的影响。

ANSYS输出的⽂件类型ANSYS软件⼴泛应⽤⽂件来存储和恢复数据，特别是在求解分析时。

这些⽂件被命名为filename.ext，这⾥⽂件名为缺省的作业名，ext是⼀个唯⼀的由⼆到四个字符组成的值，表明⽂件的内容。

缺省作业名是在进⼊ANSYS 程序时设定，也可以在进⼊ANSYS后指定（/FILNAME命令或者通过菜单File->Change Jobname）。

1）ANSYS数据库ANSYS在运⾏时在内存中维护着⼀个数据库，这个数据库包括模型数据、有限元⽹格数据、载荷数据、结果数据等等所有的ANSYS ⽀持的对象的数据信息。

在任意的处理器（⽐如前处理和求解器）中，ANSYS 使⽤和维护同样的⼀个数据库。

⽤户所做的⼀切操作，其结果都会被存⼊数据库中。

因为这个数据库包括了所有的输⼊数据，因此有必要经常保存数据库到⽂件中以备出错时恢复（通过菜单File ->Save as Jobname.db）。

以后我们可以随时从这个⽂件中将保存的数据库读⼊内存中取代当前数据库⽽成为当前数据库（通过菜单File-> Resume Jobname.db）。

有时候，在分析过程中可能发现重⼤的错误⽽想从头开始⼀个新的分析过程，这就需要⾸先清除内存中ANSYS 正在维护的数据库⽽得到⼀个新的空⽩数据库（通过菜单File -> Clear & Start New）。

值得注意的是，保存与恢复数据库时，作业名并不改变。

这就有可能发⽣数据覆盖的现象（保存当前数据库时，有可能覆盖同样作业名的以前备份的数据库⽂件）。

为了避免这种情况，建议如下操作：A.针对每⼀个问题的求解，设置不同的作业名；B.不同问题，尽量设置不同的⼯作⽂件夹；C.分析求解过程中，每隔⼀段时间存储⼀次数据库⽂件；D.存储数据库⽂件时⽤File -> Save as，换个⽂件名保存，通过菜单File -> Resume from读取以前备份的某个数据库⽂件恢复。

ANSYS的帮助文件使用说明很多网友都曾觉得ANSYS使用起来有一定的难度，经常会遇到这样或那样的问题，但市面上的参考书又不尽如人意，那究竟有没有比较好的参数书？有的，个人认为ANSYS的帮助文件就是一本不错的参数书。

接下来就ANSYS在线帮助的使用做一些基本的介绍，希望能对初学者有所帮助。

ANSYS的帮助文件包括所有ANSYS命令解释及所有的GUI解释，还包括ANSYS各模块的分析指南，实例练习等。

一．进入帮助系统可以通过下列三种方式进入:1.进入ANSYS的操作界面后，在应用菜单中选取Help进入；2.在ANSYS程序组中选取Help System进入：Start Menu > Programs > ANSYS XX>Help Sy stem；3.在任何对话框中选取Help。

二．帮助系统的内容安排：点击帮助系统的目录，就看到如下的ANSYS帮助系统的整体内容安排：1．前面4个部分是与软件版本，安装，注册相关的信息，只需作相应的了解即可，如下：※Release Notes※ANSYS Installation and Configuration Guide for UNIX※ANSYS Installation and Configuration Guide for Windows※ANSYS, Inc. Licensing Guide2．接下来两个部分是比较重要的部分，ANSYS的命令和单元手册，对用到的命令和单元应作详细的了解和掌握。

※ANSYS Commands Reference※ANSYS Element Reference3．下面四个部分是ANSYS相关的操作手册，说明如下：※Operations Guide 基本界面，操作指南※Basic Analysis Procedures Guide 基础分析指南※Advanced Analysis Techniques Guide 高级分析指南※Modeling and Meshing Guide 建模与分网指南4．以下几个部分则是ANSYS分模块的分析指南，如下：※Structural Analysis Guide 结构分析指南※Thermal Analysis Guide 热分析指南※CFD FLOTRAN Analysis Guide 流体分析指南※Electromagnetic Field Analysis Guide 电磁场分析指南※Coupled-Field Analysis Guide 耦合场分析指南5．为更好的使用ANSYS方便，快捷的解决更多的工程实际问题，建议仔细学习以下几个部分：※APDL Programmer's Guide：APDL操作手册※ANSYS Troubleshooting Guide：ANSYS错误信息指南※Mechanical Toolbar：机械工具栏※ANSYS/LS-DYNA User's Guide：ANSYS/LS-DYNA操作指南※ANSYS Connection Users Guide：接口技术指南6．欲快速掌握ANSYS的使用，莫过于通过实例和练习，而ANSYS的帮助系统中则提供大量的例题及练习供用户参考，所以以下两个部分是经常光顾的。
