轻型辊子输送机的设计计算一．原始数据（1）辊子输送机的型式、长度以及布置方式。

（2）物品的输送量（单位时间输送的物品件数）、输送速度、载荷在辊子输送机上的分布情况。

（3）单个物件的质量、材质、外形尺寸。

二．基本参数计算（一）辊子长度1.辊子输送机直线段圆柱形辊子输送机直线段的辊子长度一般可参照图18-17，按下式计算：L=B+△B 18-1式中L=辊子长度，mmB=物件宽度, mm△B=宽度裕量，mm，可取△B=50～150mm图18-17 圆柱形辊子输送机断面图对于底部刚度很大的物件，在不影响正常输送和安全的情况下，物件宽度可大于辊子长度。

采用轮形辊子的多辊（短辊）输送机，其输送宽度一般可参照图18-18，可按下式计算：W=B+△B 18-2式中W=输送宽度,mmB=物件宽度,mm△B=宽度裕量,mm,可取△B=50mm。

图18-18 多辊（短辊）输送机断面图图18-19 圆弧段的圆锥形辊子当多辊少于4列时，只宜输送刚度大的平底物件，物件宽度应大于输送宽度，可取W=（0.7～0.8）B。

2.辊子输送机圆弧段辊子输送机圆弧段的圆锥形辊子，其辊子长度可参照图18-19，按下式计算：l=B-+++2LR△RB2)2/(18-3)(式中l=圆锥形辊子长度，mmR=圆弧段侧半径，mmB=物件宽度，mmL=物件长度，mm△B=宽度裕量，mm ，可取△B=50～150mm,B 较大时取大值。

在既有直线段又有圆弧段的辊子输送机线路系统中，输送同一尺寸宽度的物件，圆弧段的辊子长度要大于直线段的辊子长度。

一般取圆弧段的辊子长度作为该线路系统统一的辊子长度。

（二）辊子间距辊子间距P 应保证一个物件始终支撑在3个以上的辊子，一般情况下可按下式选取P=31L 18-4对要求输送平稳的物品P=(5141～)L 18-5式中 P---辊子间距mm L---物件长度mm(三) 辊子直径辊子直径D 与辊子承载能力有关，可按下式选取：F ≤［F ］ 18-6式中 F---作用在单个辊子上的载荷，N ［F ］---单个辊子上的允许载荷，N作用在辊子上的载荷F,与物件质量，支承物件的辊子数以及物件底部特性有关，可按下式计算：F=mg/(K 1K 2n) 18-7式中 m---单个物件的重量，kgK 1---单列辊子有效支承系数，与物件底面特性及辊子平面度有关，一般可取K 1=0.7,对底部刚度很大的物品，可取K 1=0.5;K 2---多列辊子不均衡承载系数，对单列辊子，取K 2=1，对双列辊子，取K 2=0.7～0.8：n---支承单个物件的辊子数 g---重力加速度，取g=9.81m/s 2单个辊子的允许载荷［F ］，与辊子直径及长度有关，可从产品样本中查取。

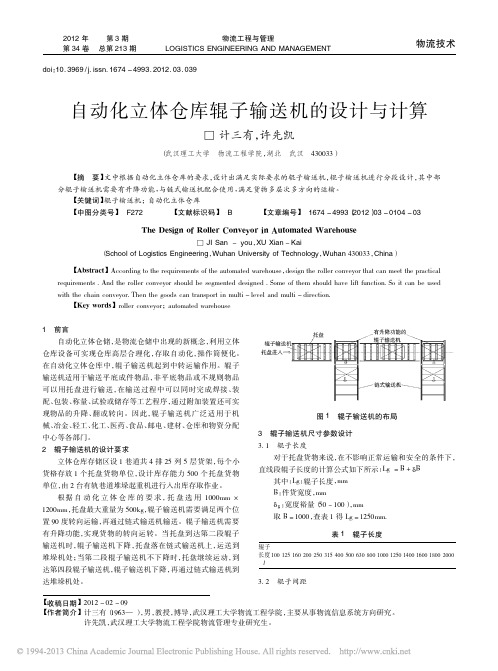

常用辊子输送机的设计与计算

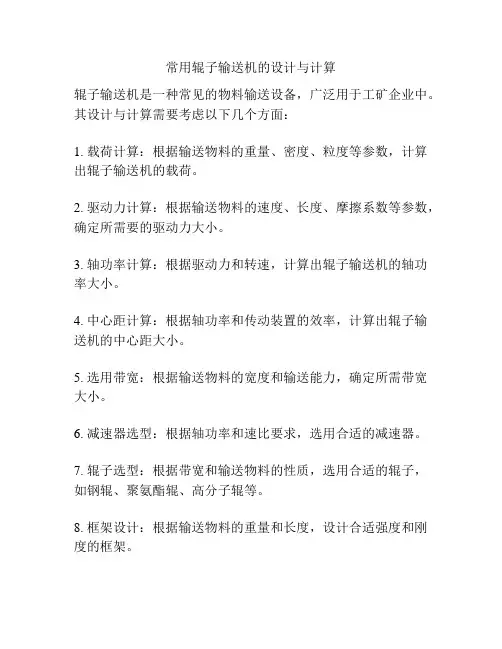

辊子输送机是一种常见的物料输送设备，广泛用于工矿企业中。

其设计与计算需要考虑以下几个方面：
1. 载荷计算：根据输送物料的重量、密度、粒度等参数，计算出辊子输送机的载荷。

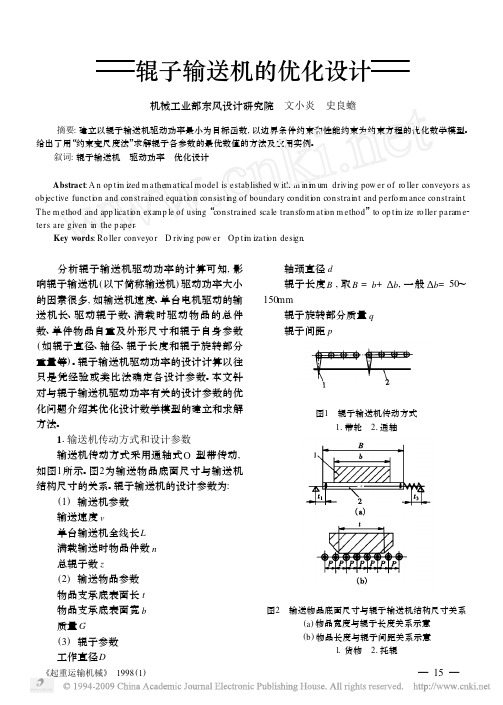

2. 驱动力计算：根据输送物料的速度、长度、摩擦系数等参数，确定所需要的驱动力大小。

3. 轴功率计算：根据驱动力和转速，计算出辊子输送机的轴功率大小。

4. 中心距计算：根据轴功率和传动装置的效率，计算出辊子输送机的中心距大小。

5. 选用带宽：根据输送物料的宽度和输送能力，确定所需带宽大小。

6. 减速器选型：根据轴功率和速比要求，选用合适的减速器。

7. 辊子选型：根据带宽和输送物料的性质，选用合适的辊子，如钢辊、聚氨酯辊、高分子辊等。

8. 框架设计：根据输送物料的重量和长度，设计合适强度和刚度的框架。

综上所述，辊子输送机的设计与计算需要综合考虑多个参数，确保设备能够稳定可靠地工作，满足物料输送的要求。

辊道输送机技术参数
1. 输送能力：指单位时间内能够输送的物料量，通常以吨/小时或千克/小时表示。

2. 输送速度：指辊道输送机的运行速度，通常以米/分钟或英尺/分钟表示。

3. 输送长度：指辊道输送机的总长度，包括水平和倾斜部分。

4. 输送宽度：指辊道输送机的有效宽度，即能够输送物料的最大宽度。

5. 辊道直径：指辊道输送机上辊子的直径，通常以毫米或英寸表示。

6. 辊道间距：指相邻两个辊子之间的距离，通常以毫米或英寸表示。

7. 驱动方式：指辊道输送机的驱动方式，包括电动、液压、气动等。

8. 电机功率：指驱动辊道输送机所需的电机功率，通常以千瓦或马力表示。

9. 倾斜角度：指辊道输送机的倾斜角度，通常以度表示。

10. 噪音水平：指辊道输送机运行时产生的噪音水平，通常以分贝表示。

11. 控制方式：指辊道输送机的控制方式，包括手动、半自动、全自动等。

12. 安全保护装置：指辊道输送机上配备的安全保护装置，如紧急停止按钮、防跑偏装置、过载保护装置等。

以上是一些常见的辊道输送机技术参数，具体参数可能因不同的应用场景和要求而有所不同。

在选择和设计辊道输送机时，需要根据实际情况考虑这些参数，以确保其满足输送需求并具有良好的性能和可靠性。

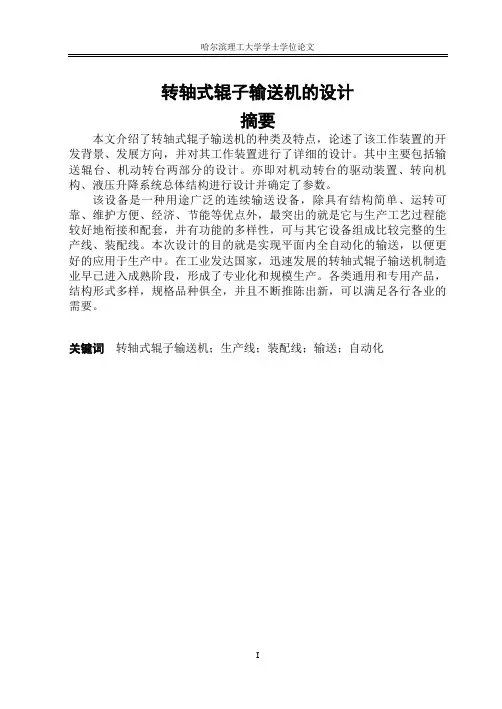

转轴式辊子输送机的设计摘要本文介绍了转轴式辊子输送机的种类及特点，论述了该工作装置的开发背景、发展方向，并对其工作装置进行了详细的设计。

其中主要包括输送辊台、机动转台两部分的设计。

亦即对机动转台的驱动装置、转向机构、液压升降系统总体结构进行设计并确定了参数。

该设备是一种用途广泛的连续输送设备，除具有结构简单、运转可靠、维护方便、经济、节能等优点外，最突出的就是它与生产工艺过程能较好地衔接和配套，并有功能的多样性，可与其它设备组成比较完整的生产线、装配线。

本次设计的目的就是实现平面内全自动化的输送，以便更好的应用于生产中。

在工业发达国家，迅速发展的转轴式辊子输送机制造业早已进入成熟阶段，形成了专业化和规模生产。

各类通用和专用产品，结构形式多样，规格品种俱全，并且不断推陈出新，可以满足各行各业的需要。

关键词转轴式辊子输送机；生产线；装配线；输送；自动化Design of the roller platform of the transmissionAbstractThis paper introduced the type and characteristic of conveying roller-table, and elaborated the development background and the development direction of the equipment. Besides, it made a detailed design to the work installment. The design mainly included two parts, the transmission roller-table and the power feed rotary table. And it means to make determination of the overall structure and the parameter about the power feed rotary table drive, rotation mechanism, the hydraulic pressure jacking system.This equipment is one kind of versatility conveying equipment, it has advantages such as simple structure, reliable operation, easy maintenance, economy, energy-saving, the most prominent of which is that the conveying roller-table and the production process can be joined and matched well. And the function is bined to other equipment, it can compose quite complete production lines and assembly line.The goal of this design is to accomplish the automatic transportation, which make the equipment be applied to the production better.Keywords Conveying Roller-table; Production Line; Assembly Line;Conveying；Automation目录摘要 (I)Abstract (II)第1章绪论 (1)1.1转轴式辊子输送机的发展过程 (1)1.2 转轴式辊子输送机设计的目的和意义 (1)1.3 转轴式辊子输送机的特点及运行特性 (2)1.3.1 转轴式辊子输送机的特点 (2)1.3.2 现代转轴式辊子输送机的运行特性 (3)1.4 转轴式辊子输送机现代设计方法 (3)第2章转轴式辊子输送机总体结构及部件 (5)2.1 转轴式辊子输送机的结构及特点 (5)2.2 辅助装置及转运方式 (6)2.2.1 万向球台、机动转台 (7)2.2.2 转运小车 (7)2.2.3 升降输送机 (7)2.3 输送机部件 (7)2.3.1 辊子 (8)2.3.2 机身 (10)2.4 驱动装置 (10)2.5 本章小结 (11)第3章转轴式辊子输送机的参数计算 (12)3.1 原始数据 (12)3.2 基本参数计算 (12)3.2.1 辊子长度 (12)3.2.2 辊子间距 (13)3.2.3 辊子直径 (13)3.2.4 输送机高度 (14)3.2.5 输送速度 (14)3.3 动力式辊子输送机计算 (14)3.3.1 链条牵引力 (14)3.3.2 功率计算 (15)3.4 辊子输送机选型参数 (16)3.5 本章小结 (16)4.1 转台驱动装置总体设计 (17)4.1.1 选择电动机 (17)4.1.2 计算传动装置的总传动比、运动和动力参数 (18)4.2 蜗杆和蜗轮的结构设计 (18)4.2.1 最小轴径的确定 (20)4.2.2 确定各轴段的直径和长度 (21)4.2.3 蜗轮轴的强度计算 (22)4.3 链传动的设计 (24)4.4 键的选择与校核 (25)4.5 本章小结 (26)结论 (27)致谢 (28)参考文献 (29)附录A (30)附录B ................................................................................ 错误！未定义书签。

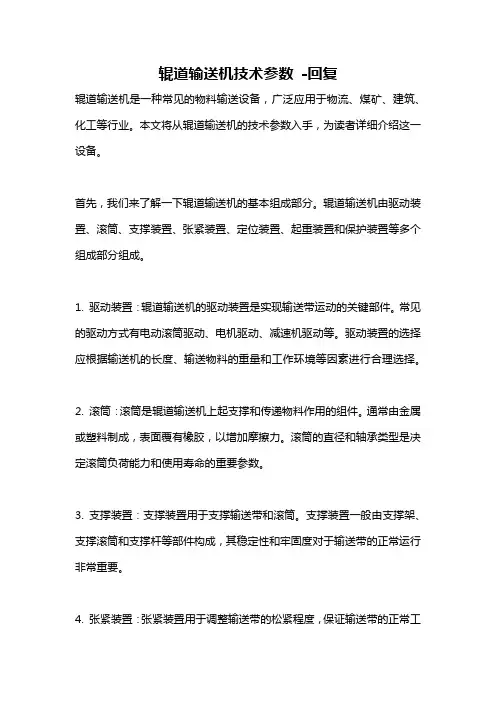

辊道输送机技术参数-回复辊道输送机是一种常见的物料输送设备，广泛应用于物流、煤矿、建筑、化工等行业。

本文将从辊道输送机的技术参数入手，为读者详细介绍这一设备。

首先，我们来了解一下辊道输送机的基本组成部分。

辊道输送机由驱动装置、滚筒、支撑装置、张紧装置、定位装置、起重装置和保护装置等多个组成部分组成。

1. 驱动装置：辊道输送机的驱动装置是实现输送带运动的关键部件。

常见的驱动方式有电动滚筒驱动、电机驱动、减速机驱动等。

驱动装置的选择应根据输送机的长度、输送物料的重量和工作环境等因素进行合理选择。

2. 滚筒：滚筒是辊道输送机上起支撑和传递物料作用的组件。

通常由金属或塑料制成，表面覆有橡胶，以增加摩擦力。

滚筒的直径和轴承类型是决定滚筒负荷能力和使用寿命的重要参数。

3. 支撑装置：支撑装置用于支撑输送带和滚筒。

支撑装置一般由支撑架、支撑滚筒和支撑杆等部件构成，其稳定性和牢固度对于输送带的正常运行非常重要。

4. 张紧装置：张紧装置用于调整输送带的松紧程度，保证输送带的正常工作。

常见的张紧方式有手动张紧装置和自动张紧装置。

自动张紧装置能够根据输送带的张力状态进行自动调整，减少了人工操作的工作量。

5. 定位装置：定位装置用于使物料在输送过程中保持在规定位置上，防止物料偏移或堆积。

常见的定位装置有导向器、限位器等。

6. 起重装置：起重装置是辊道输送机特有的功能之一。

通过起重装置，可以方便地卸载或装载重物，提高工作效率。

7. 保护装置：保护装置用于保证输送带和机器设备的安全运行。

常见的保护装置有防尘装置、防水装置、防滑装置等，这些装置都能够减少事故的发生，确保工作人员的人身安全。

通过以上对辊道输送机的技术参数的介绍，我们可以看出，辊道输送机的设计和运行应综合考虑多个因素。

只有合理配置和选用各个组成部分的技术参数，才能保证辊道输送机的高效、安全和可靠地工作。

总之，辊道输送机是一种非常重要的物料输送设备，其技术参数的合理选择与配置对于其正常运行起着至关重要的作用。

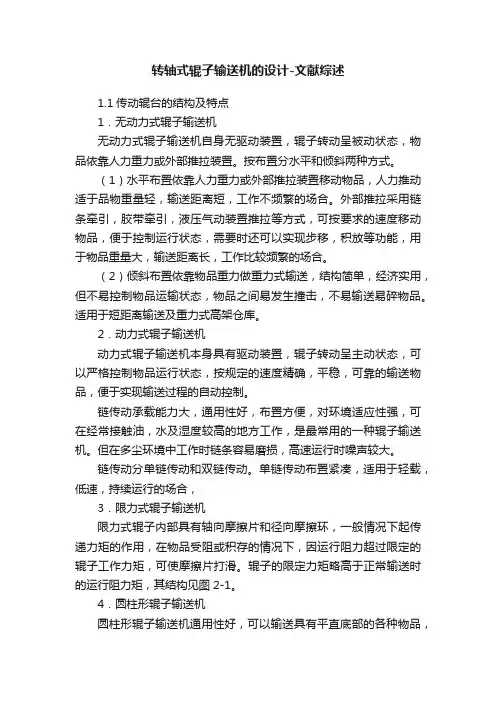

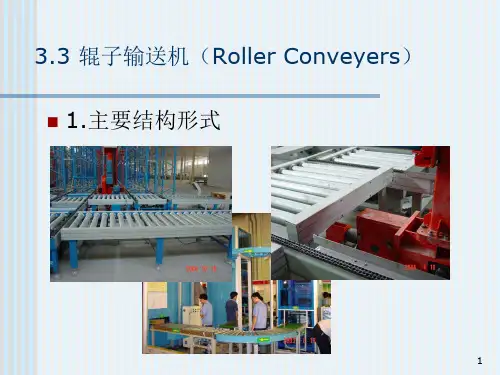

转轴式辊子输送机的设计-文献综述1.1传动辊台的结构及特点1．无动力式辊子输送机无动力式辊子输送机自身无驱动装置，辊子转动呈被动状态，物品依靠人力重力或外部推拉装置。
