电工电子技术基础知识点一、电工技术基础1. 电路基础- 电路定义：电流的路径，由电源、导线、负载和开关组成。
- 欧姆定律：电压(V)、电流(I)和电阻(R)之间的关系，V = I * R。
- 基本电路类型：串联电路、并联电路、混合电路。
2. 电源- 直流电源(DC)：电压和电流方向恒定的电源。
- 交流电源(AC)：电压和电流方向周期性变化的电源。
- 电池、发电机、变压器等都是常见的电源设备。
3. 导线与连接- 导线材料：铜、铝等，具有低电阻率。
- 导线规格：根据负载电流选择合适截面积的导线。
- 连接方式：焊接、压接、螺栓连接等。
4. 负载- 电阻性负载：如电热器、电阻器。
- 电容性负载：如电容器。
- 感性负载：如电动机、变压器。
5. 开关与控制- 开关类型：单刀单掷、单刀双掷、三刀双掷等。
- 控制元件：继电器、接触器、定时器等。
二、电子技术基础1. 电子元件- 被动元件：电阻器、电容器、电感器。
- 主动元件：二极管、晶体管、集成电路。
- 半导体材料：硅、锗等。

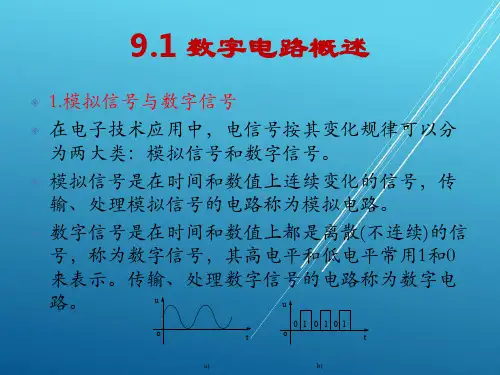

2. 数字电子基础- 数字信号：二进制信号，0和1表示低电平和高电平。
- 逻辑门：与门、或门、非门、异或门等。
- 触发器：RS触发器、D触发器、JK触发器等。
3. 模拟电子基础- 放大器：运算放大器、音频放大器、功率放大器。
- 振荡器：正弦波振荡器、方波振荡器。
- 滤波器：低通滤波器、高通滤波器、带通滤波器。
4. 电子测量与测试- 测量仪器：万用表、示波器、信号发生器。
- 测试方法：电压测量、电流测量、电阻测量。
5. 电子电路设计- 电路原理图设计：使用绘图软件绘制电路图。
- PCB布局：电路板设计，包括元件布局和走线。
- 电路仿真：使用软件模拟电路工作情况。
三、安全与维护1. 电工安全- 遵守电气安全规范。
- 使用个人防护装备。
- 定期检查电气设备。
2. 电子设备维护- 清洁电路板和元件。
- 定期更换老化元件。
- 存储环境要求：防潮、防尘、防静电。
陕西省理工学校《电工电子技术基础》教学大纲一、课程性质本课程是中等职业学校机电技术应用、数控技术应用、电子技术应用等专业的必修课程。
其任务是：使学生具备所必需的电路分析、模拟电子技术、数字电技术、电气控制技术等基本知识和基本技能；为学生掌握职业技能，提高全面素质，增强职业应变能力和继续学习的能力打下一定的基础。
二、课程教学目标和任务本课程的目标是使学生获得电工电子学必要的基本理论、基本知识和基本技能，了解电工电子事业发展的概况，为学习后续其它相关类课程和专业知识以及毕业后从事工程技术工作和科学研究工作打下理论集成和实践基础。
课程的任务在于，培养学生的科学思维能力，树立理论联系实际的工程观点和提高学生分析问题和解决问题的能力。
并注意思想教育，使学生具有良好的思想品德和职业道德，提高学生的综合素质。
(一) 知识目标（1）电工电子技术中的基本概念和基本原理；（2）常用设备和器件的特性及应用范围、途径。
（3）学会安全用电的基本常识。
（二）能力目标：（1）能正确使用常用电工电子仪器仪表；（2）电工、电子材料、元器件的选用能力（3）电气图的读图、设备的安装、调试和排除故障能力（4）具有查阅手册等工具书和设备铭牌、产品说明书、产品目录等资料的能力；（5）简单电工、电子产品的制作能力（三）素质目标：（1）初步具备辨证思维的能力；（2）具有热爱科学，实事求是的学风和创新意识、创新精神；（3）加强职业道德意识。
三、教学内容和要求本课程的基本要求是掌握用电技术的基本理论和基本分析方法；掌握和理解各种常用电子元器件工作原理和特点；主要任务是通过各个教学环节，运用各种教学手段和方法，使学生掌握各种应用电路的基本概念、基本原理、基本计算方法；培养学生分析、解决问题的能力和实验技能，为后续专业课程的学习、日后从事工程技术工作、终身学习打下坚实的基础。
具体要求如下：一、知识要求1、掌握电路的概念、电路元件的伏安特性，理解基尔霍夫定律。
《数字电子线路》课程标准课程名称：数字电子线路适用专业：电气技术应用专业一、课程性质本课程是机电类专业的一门实践性很强的课程，通过本课程的学习，使学生熟悉数字电路的基础理论知识，理解基本数字逻辑电路的工作原理，掌握数字逻辑电路的基本分析和机电类专业的一门实践性很强的课程，通过本课程的学习，使学生熟悉数字电路的基础理论知识，理解基本数字逻辑电路的工作原理，掌握数字逻辑电路的基本分析。
能考维修电工职业资格证书。
二、课程设计思路本课程的课程标准在制定过程中严格把握学生学习该课程的基本标准，所以在研制前期要充分对学生的基础、起点，应用型中职技校人才的培养要求和培养目标等进行调研、分析，经过校内外专家（包括本校任课教师、兄弟院校教学同行、企业相关人士等）进行探讨分析，确定应用性中职技校人才对本课程的掌握和学习的最低标准或基本标准，然后在本专业实施，对存在的问题或标准的高低等进行修订、改进。
三、课程培养目标（一）总体目标通过任务驱动教学，动手能力的提高，只有通过实践性教学活动才能实现，理论和实践相互结合进而提高其现场解决实际问题的能力，培养今后从事维修电工一线岗位的职业综合能力和职业综合素质，实现职业能力目标。
（二）具体目标1．知识目标（1）能正确并熟练使用常用电工工具、电工仪器仪表；（2）掌握常用电子元器件的认识与检测方法；（3）掌握焊接技能及其工艺要求；（4）掌握电子产品正确装配的基本技能及电子产品装配过程中分析和解决实际问题的一般方法；2．能力目标（1）培养学生初步了解研究电子技术问题的思想方法，具有一定解决实际问题的能力；（2）培养学生动手实践能力和创新能力；（3）培养学生自主获取知识的能力，独立分析问题和解决问题的能力。
3．素质目标（1）培养学生具备辩证思维的能力；（2）培养学生在学习过程中养成求真务实、认真细致的工作态度，爱岗敬业、吃苦耐劳的职业道德。
（3）能在模拟电子线路的学习中，学会交流和协调同学、师生间的关系，能与他人进行团结协作，共同解决问题。

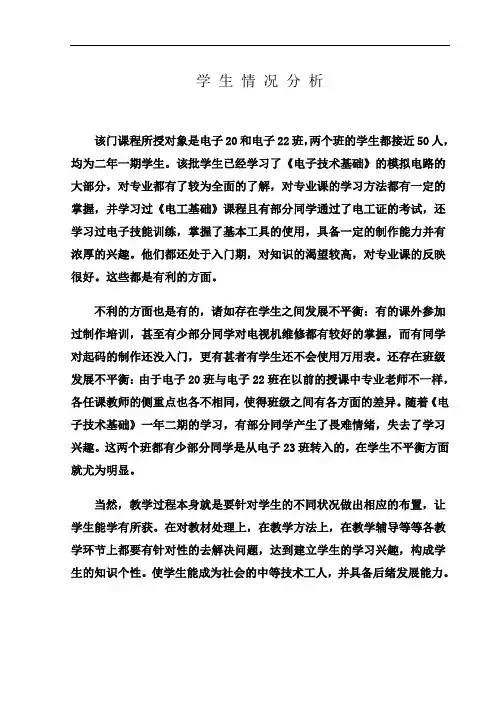

学生情况分析该门课程所授对象是电子20和电子22班，两个班的学生都接近50人，均为二年一期学生。
该批学生已经学习了《电子技术基础》的模拟电路的大部分，对专业都有了较为全面的了解，对专业课的学习方法都有一定的掌握，并学习过《电工基础》课程且有部分同学通过了电工证的考试，还学习过电子技能训练，掌握了基本工具的使用，具备一定的制作能力并有浓厚的兴趣。
他们都还处于入门期，对知识的渴望较高，对专业课的反映很好。
这些都是有利的方面。
不利的方面也是有的，诸如存在学生之间发展不平衡：有的课外参加过制作培训，甚至有少部分同学对电视机维修都有较好的掌握，而有同学对起码的制作还没入门，更有甚者有学生还不会使用万用表。
还存在班级发展不平衡：由于电子20班与电子22班在以前的授课中专业老师不一样，各任课教师的侧重点也各不相同，使得班级之间有各方面的差异。
随着《电子技术基础》一年二期的学习，有部分同学产生了畏难情绪，失去了学习兴趣。
这两个班都有少部分同学是从电子23班转入的，在学生不平衡方面就尤为明显。
当然，教学过程本身就是要针对学生的不同状况做出相应的布置，让学生能学有所获。
在对教材处理上，在教学方法上，在教学辅导等等各教学环节上都要有针对性的去解决问题，达到建立学生的学习兴趣，构成学生的知识个性。
使学生能成为社会的中等技术工人，并具备后绪发展能力。
教材分析该课程选用的由张龙兴主编的《电子技术基础》，由高等教育出版社出版，是教育部规划教材。
全书分两篇，第一篇模拟电路基础，第二篇数字电路基础。
第一篇学生已经在一年二期学习了大部分内容，只有集成运放一节没有学习。
第二篇数字电路包括逻辑门电路、数字逻辑基础、组合逻辑电路、集成触发器、时序逻辑电路、脉冲的产生和整形电路、数模和模数转换、智能化电子系统简介八个章节。
在教学中不可能面面具到，就需要适度的对教材进行处理，只能以部分为重点，根据学生的实际情况和教材内容，在教学中侧重于逻辑门电路（8课时）、数字逻辑基础（10课时）、组合逻辑电路的教学（14课时）、集成触发器（16课时）、时序逻辑电路（16课时）；对脉冲波形的产生和整形电路让学生了解性掌握（4课时）。
