中国石油大学（华东）现代远程教育
实验报告
课程名称：电工电子学
实验名称：三相交流电路
实验形式：在线模拟+现场实践
提交形式：在线提交实验报告
学生姓名： 任永胜 学 号：1995738000111
年级专业层次：年级：1903 层次：高起专
专业：机电一体化技术
学习中心： 府谷奥鹏学习中心
提交时间： 2019年 11月1日
一、实验目的
答：
1.
练习三相交流电路中负载的星形接法。
2. 了解三相四线制中线的作用。
二、实验原理
答： 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：
图1 星形连接的三相电路
A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：
（下标I表示线的变量，下标p表示相的变量）
在四线制情况下，中线电流等于三个线电流的相量之和，即
端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：
当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：
（2）三角形连接的负载如图2所示：
其特点是相电压等于线电压：
线电流和相电流之间的关系如下：
当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：
2.不对称三相电路
在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
一、单选题
1、功率放大电路的效率是指：（ ）。
A. 输出功率与电源提供的平均功率加三极管所消耗的功率之比
B.输出功率与电源提供的平均功率之比
C.三极管所消耗的功率与电源提供的平均功率之比
D.输出功率与三极管所消耗的功率之比
正确答案：B
2、与甲类功率放大方式相比，乙类功率放大方式的主要优点是（ ）。
A.效率高
B.不用输出变压器
C.不用输出端大电容
D.无交越失真
正确答案：A
3、互补对称功率放大电路从放大作用来看，（ ）。
A.既没有电压放大作用，也没有电流放大作用
B.既有电压放大作用，又有电流放大作用
C.只有电压放大作用，没有电流放大作用
D.只有电流放大作用，没有电压放大作用
正确答案：D
4、串联型稳压电路输出稳压时下列描述正确的是（ ）。 A.比较放大器工作在线性区，调整管工作在开关状态
B.比较放大器工作在非线性区，调整管工作在开关状态
C.比较放大器工作在线性区，调整管工作在放大状态
D.比较放大器工作在非线性区，调整管工作在放大状态
正确答案：C
5、一OCL功率放大器，电源电源为±15V，负载电阻为8Ω，则当该功率放大器输出最大功率时(忽略功放管的饱和压降)，输入电压有效值近似为( )。
A.5.3V
B.10.6V
C.15V
D.7.5V
正确答案：B
6、整流电路输出端加上电感滤波后，会使负载电压的（ ）。
A.交流分量增大，平均值增大
B.交流分量减小，平均值不变
C.交流分量减小，平均值增大
D.交流分量不变，平均值增大
正确答案：B
二、判断题
1、给晶闸管加上正向阳极电压它就会导通。
正确答案：× 2、在三种功率放大电路中，效率最高的是甲类功放。
正确答案：×
3、桥式整流电路中，交流电的正、负半周作用时在负载电阻上得到的电压方向相反。
正确答案：×
4、 乙类放大电路中若出现失真现象一定是交越失真。

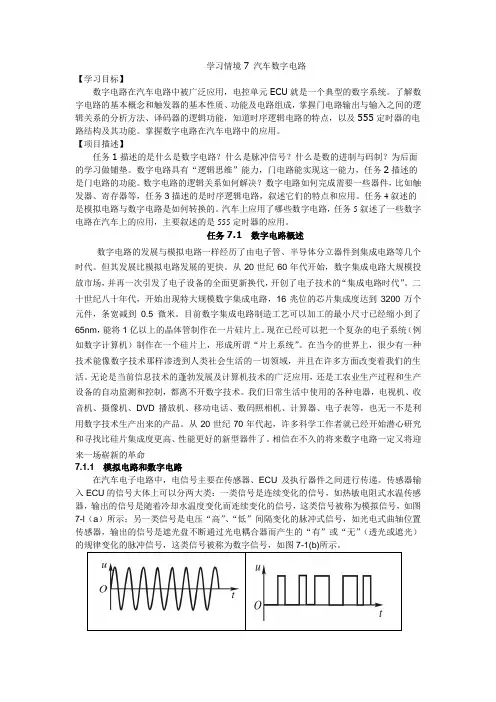

学习情境7 汽车数字电路
【学习目标】
数字电路在汽车电路中被广泛应用，电控单元ECU就是一个典型的数字系统。了解数字电路的基本概念和触发器的基本性质、功能及电路组成，掌握门电路输出与输入之间的逻辑关系的分析方法、译码器的逻辑功能，知道时序逻辑电路的特点，以及555定时器的电路结构及其功能。掌握数字电路在汽车电路中的应用。
【项目描述】
任务1描述的是什么是数字电路？什么是脉冲信号？什么是数的进制与码制？为后面的学习做铺垫。数字电路具有“逻辑思维”能力，门电路能实现这一能力，任务2描述的是门电路的功能。数字电路的逻辑关系如何解决？数字电路如何完成需要一些器件，比如触发器、寄存器等，任务3描述的是时序逻辑电路，叙述它们的特点和应用。任务4叙述的是模拟电路与数字电路是如何转换的。汽车上应用了哪些数字电路，任务5叙述了一些数字电路在汽车上的应用，主要叙述的是555定时器的应用。
任务7.1 数字电路概述
数字电路的发展与模拟电路一样经历了由电子管、半导体分立器件到集成电路等几个时代。但其发展比模拟电路发展的更快。从20世纪60年代开始，数字集成电路大规模投放市场，并再一次引发了电子设备的全面更新换代，开创了电子技术的“集成电路时代”。 二十世纪八十年代，开始出现特大规模数字集成电路，16兆位的芯片集成度达到3200万个元件，条宽减到0.5微米。目前数字集成电路制造工艺可以加工的最小尺寸已经缩小到了65nm，能将1亿以上的晶体管制作在一片硅片上。现在已经可以把一个复杂的电子系统（例如数字计算机）制作在一个硅片上，形成所谓“片上系统”。在当今的世界上，很少有一种技术能像数字技术那样渗透到人类社会生活的一切领域，并且在许多方面改变着我们的生活。无论是当前信息技术的蓬勃发展及计算机技术的广泛应用，还是工农业生产过程和生产设备的自动监测和控制，都离不开数字技术。我们日常生活中使用的各种电器，电视机、收音机、摄像机、DVD播放机、移动电话、数码照相机、计算器、电子表等，也无一不是利用数字技术生产出来的产品。从20世纪70年代起，许多科学工作者就已经开始潜心研究和寻找比硅片集成度更高、性能更好的新型器件了。相信在不久的将来数字电路一定又将迎来一场崭新的革命
电工电子学 课程实验报告
所属教学站：· 甘肃省奥鹏学习中心2[1]
姓 名： 学 号：
年级专业层次： 学 期：2017年春学期
实验时间：2017年6月2日 实验名称：三相交流电路
小组合作：否 小组成员：
1、实验目的：
1. 练习三相交流电路中负载的星形接法。
2. 了解三相四线制中线的作用。
2、实验设备及材料：
1．灯箱 一个(灯泡，220V，25W)(DG04-S)
2．交流电压表 一个(300V，600V)(DG053)
3．交流电流表 一个(5A、10A)(DG053)
3、实验原理：
1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：
图1 星形连接的三相电路
A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：
（下标I表示线的变量，下标p表示相的变量）
在四线制情况下，中线电流等于三个线电流的相量之和，即
端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：
当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：
（2）三角形连接的负载如图2所示：
其特点是相电压等于线电压：
线电流和相电流之间的关系如下：
当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：
2.不对称三相电路
在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
