改进型十字棒(Cross—Bar)冷却机的特点

crb交叉滚子轴承的结构特点
CRB（Crossed Roller Bearing）交叉滚子轴承是一种具有特殊结构特点的滚动轴承，其主要结构特点包括：
1.交叉排列的滚子：CRB轴承采用了交叉排列的滚子设计，
滚子在垂直方向上交叉排列，并相互90度交叉。

这种结
构可以使得轴承能承受径向力、轴向力和力矩力矩，同时
在轴承尺寸较小的情况下具有较大的负荷能力。

2.紧凑的结构：CRB轴承结构紧凑，由于交叉排列的滚子，
使得轴承截面尺寸较小。

这种紧凑结构使得CRB轴承在有
限的安装空间内能够承受较大的负荷。

3.高刚性：由于滚子的交叉排列，CRB轴承具有较高的刚性。

这使得轴承在受到径向和轴向负载时，能够保持较小的变
形和位移，从而提高了轴承的传动精度和稳定性。

4.高旋转精度：CRB轴承采用非球面形滚道设计，能够实现
更高的旋转精度。

滚子与滚道之间的接触是点接触，减少
了滚子与滚道间的滑动，降低了摩擦和磨损，提高了轴承
的运转效率和寿命。

5.装配简便：CRB轴承内外环可分离，轴承环可预先装配到
机械结构中，然后再安装滚子组件，简化了装配和维护过
程。

CRB交叉滚子轴承广泛应用于机床、工业机械、机器人等需要高精度和高负荷承载的场合，其结构特点使得轴承能够满足各
种复杂的工程要求。

交叉滚柱导轨什么是交叉滚柱导轨？交叉滚柱导轨（Crossed Roller Guide）是一种高精度直线导轨，其摩擦系数小、运动平稳、刚度高、重复定位精度小，被广泛应用于高精度机床、工业机器人、半导体设备和航空航天等领域。

交叉滚柱导轨由导轨架、导轨轨道、滚柱和保持架等组成。

交叉滚柱导轨的特点1.高精度：交叉滚柱导轨配有高精度滚珠，其摩擦系数小、精度高，能够实现高精度的直线运动。

2.高刚度：交叉滚柱导轨的滚柱布置方式使得导轨具有高刚度，即在受到外力时不易变形，从而保证了机器的稳定性。

3.低摩擦力：交叉滚柱导轨的滚柱由于采用了滚动方式，导致较小的滚动摩擦力，从而确保了导轨在高速运动时的稳定性。

4.重复定位精度高：交叉滚柱导轨的刚度和精度高，并且由于滚柱的分布方式，具有很好的重复定位精度。

交叉滚柱导轨的应用交叉滚柱导轨广泛应用于需要高精度、高刚度、稳定性好的机床、半导体和精密设备等领域。

常见应用场景包括以下几个方面：1.机床行业：交叉滚柱导轨主要应用在高精度数控机床、数控平面磨床和其他大型机床上。

2.自动化行业：交叉滚柱导轨在机器人和半导体等设备的自动化加工中，能够提供高精度的直线运动和重复定位精度，进而提升自动化加工生产力和生产效率。

3.飞行器行业：在航空航天领域，交叉滚柱导轨可作为高精度控制系统的重要部件，例如飞机的尾翼、起落架和发动机等。

总结交叉滚柱导轨是一种高精度直线导轨，具有精度高、刚度高、低摩擦力和重复定位精度高的特点。

广泛应用于机床、自动化、半导体和航空航天等领域，在提高生产效率和生产力方面发挥着至关重要的作用。

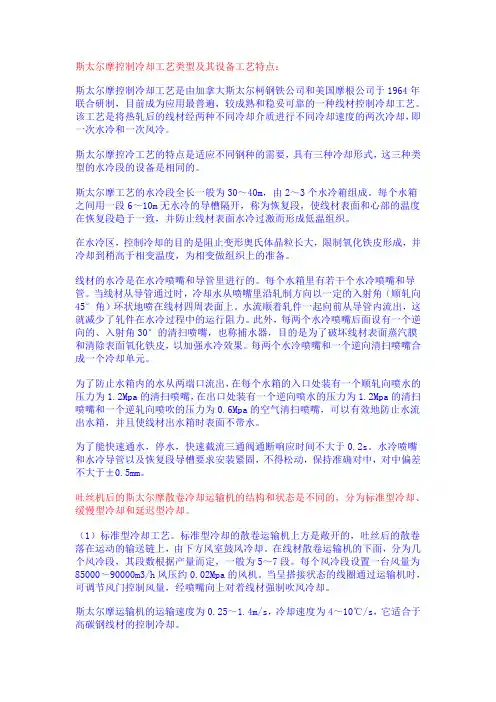

斯太尔摩控制冷却工艺类型及其设备工艺特点：斯太尔摩控制冷却工艺是由加拿大斯太尔柯钢铁公司和美国摩根公司于1964年联合研制，目前成为应用最普遍，较成熟和稳妥可靠的一种线材控制冷却工艺。

该工艺是将热轧后的线材经两种不同冷却介质进行不同冷却速度的两次冷却，即一次水冷和一次风冷。

斯太尔摩控冷工艺的特点是适应不同钢种的需要，具有三种冷却形式，这三种类型的水冷段的设备是相同的。

斯太尔摩工艺的水冷段全长一般为30～40m，由2～3个水冷箱组成。

每个水箱之间用一段6～10m无水冷的导槽隔开，称为恢复段，使线材表面和心部的温度在恢复段趋于一致，并防止线材表面水冷过激而形成低温组织。

在水冷区，控制冷却的目的是阻止变形奥氏体晶粒长大，限制氧化铁皮形成，并冷却到稍高于相变温度，为相变做组织上的准备。

线材的水冷是在水冷喷嘴和导管里进行的。

每个水箱里有若干个水冷喷嘴和导管。

当线材从导管通过时，冷却水从喷嘴里沿轧制方向以一定的入射角（顺轧向45°角）环状地喷在线材四周表面上。

水流顺着轧件一起向前从导管内流出，这就减少了轧件在水冷过程中的运行阻力。

此外，每两个水冷喷嘴后面设有一个逆向的、入射角30°的清扫喷嘴，也称捕水器，目的是为了破坏线材表面蒸汽膜和清除表面氧化铁皮，以加强水冷效果。

每两个水冷喷嘴和一个逆向清扫喷嘴合成一个冷却单元。

为了防止水箱内的水从两端口流出，在每个水箱的入口处装有一个顺轧向喷水的压力为1.2Mpa的清扫喷嘴，在出口处装有一个逆向喷水的压力为1.2Mpa的清扫喷嘴和一个逆轧向喷吹的压力为0.6Mpa的空气清扫喷嘴，可以有效地防止水流出水箱，并且使线材出水箱时表面不带水。

为了能快速通水，停水，快速截流三通阀通断响应时间不大于0.2s。

水冷喷嘴和水冷导管以及恢复段导槽要求安装紧固，不得松动，保持准确对中，对中偏差不大于±0.5mm。

吐丝机后的斯太尔摩散卷冷却运输机的结构和状态是不同的，分为标准型冷却、缓慢型冷却和延迟型冷却。

行进式稳流冷却机介绍第四代篦冷机特点：具有模块化、无漏料、磨损少、列运动、输送效率高、热回收效率高、运转率高、重量轻等特点。

第四代篦冷机的总体结构第四代篦冷机由三部分组成：熟料输送，熟料冷却及传动装置。

与以往推动篦式冷却机的最大区别是：熟料输送与熟料冷却是两个独立的结构。

总体结构分上壳体和下壳体。

中间是篦床。

上壳体入料口端端部外侧设若干个空气炮，壳体里墙砌筑耐火砖，下壳体分若干个风室，采用风室供风。

尾部设一台锤式破碎机，整个设备安装完成后与水平面呈5°的斜度，便于熟料向下滑动。

篦床是由若干块篦板组成，篦板固定不动，篦板上部的推料棒往复运动推动熟料向尾部运动。

推料棒运动是由篦床下部的液压缸往复运动带动的。

每个风室由l台风机供风，高压风通过篦板缝隙进入篦床上的熟料层里，对熟料进行冷却。

2 篦板及篦床第四代篦冷机篦板是由δ= 3mm的耐热钢板焊接而成，篦板表面铺一层δ= 8mm的耐热钢板，总体尺寸300mm×300mm，厚度60mm，篦缝为横向凹槽式，篦缝风道为迷宫式。

每块篦板底部安装一种空气动力平衡式空气流量调节器(Mechanical Flow Regulation简称MFR)。

关于篦板阻力对空气分配作用的关系式：Vg/Vf=Rf+Rr/Rg+Rr式中：Vg—冷风通过粗颗粒熟料层的风速；Vf—冷风通过细颗粒熟料层的风速；Rf—细颗粒料层阻力；Rg—粗颗粒料层阻力；Rr—篦床阻力。

如果Rr>>Rf，Rg，则Vg/Vf≈1。

即如果篦床阻力比料层阻力大得多时，则粗料侧和细料侧的风速基本相等，即风量能在全篦床上均匀分布。

实践验证：第一代篦冷机Vg/Vf=3。

第三代篦冷机Vg/Vf=1.75。

第四代篦冷机Vg／Vf=1。

第四代篦冷机篦板采用迷宫式的篦缝和安装MFR阀，达到了高阻力的特征，通过整个篦床全宽上的熟料层通过风速相等，达到冷却空气均匀分布的最佳状态。

MFR阀采用自调节的节流孔板控制通过篦板的空气流量。
