CAD绘图技巧与技术指南

在当今的设计和工程行业中，计算机辅助设计（CAD）软件已经成为一个必不可少的工具。使用CAD软件能够提高绘图效率、减少错误，并为设计师和工程师提供更大的灵活性。本文将介绍一些CAD绘图的技巧和技术指南，帮助读者更好地掌握CAD软件的使用。

1. 使用图层（Layers）功能：图层功能是CAD软件中最重要的工具之一。通过使用不同的图层来组织绘图元素，可以更好地管理和编辑绘图。例如，将文字、尺寸和详图绘制在不同的图层上，可以轻松控制其显示和编辑。

2. 掌握尺寸标注（Dimensioning）技巧：正确的尺寸标注是CAD绘图中必不可少的一部分。使用CAD软件的尺寸标注功能可以非常准确地标注线段长度、角度和圆的直径。为了更好地控制标注样式和位置，可以通过修改标注样式表（Dimension Styles）来进行自定义设置。

3. 使用偏移（Offset）命令：当需要在绘图中创建平行线段或平行曲线时，偏移命令是一个非常有用的工具。通过指定偏移距离和选择待偏移的对象，可以快速生成所需的平行线段或曲线。

4. 利用阵列（Array）功能：阵列功能可以在CAD绘图中创建重复的元素，使绘图过程更加高效。通过指定阵列的行数、列数和间距，可以快速复制和布局多个对象，例如窗户、柱子等。 5. 学会使用修剪（Trim）和延伸（Extend）命令：修剪和延伸命令可以用于修正线段、圆弧和多线段等对象。通过选择需要修剪或延伸的对象，按照提示进行操作，可以迅速完成修剪和延伸的过程。

6. 制作块定义（Block Definition）：当需要在绘图中重复使用相同的元素时，可以将其制作成块定义。通过将选定的对象组合成块并设置块的属性，可以轻松地在绘图中重复使用这些元素，提高工作效率。

7. 多视图绘制（Multiview Drawing）：对于三维物体的绘制，使用多视图绘制技术可以更好地展示物体的各个侧面。通过绘制正面、侧面和顶视图等多个视图，并进行详细的标注，可以提供更全面和准确的设计信息。

8. 学习使用草图（Sketch）工具：CAD软件中的草图工具非常方便用于快速创建基本几何形状，例如直线、圆和弧。通过学习和掌握草图工具的使用，可以在CAD绘图中快速构建复杂的图形。

9. 使用快捷键提高效率：熟练掌握CAD软件的快捷键可以极大地提高绘图效率。例如，在AutoCAD中，按下“L”键可以快速使用直线工具，按下“C”键可以快速使用圆弧工具。

10. 不断学习和练习：最后，CAD绘图是一个技术活，需要不断学习和练习才能获得更好的技巧和经验。参加相关的培训课程、阅读CAD软件的教程和手册，以及多实践绘制不同类型的图纸，可以提升自己在CAD绘图领域的水平。 综上所述，CAD绘图技巧和技术指南涉及诸多方面，包括图层管理、尺寸标注、偏移、阵列、修剪和延伸等。对于初学者来说，掌握这些技巧可以帮助他们更好地利用CAD软件进行绘图，提高工作效率和图纸质量。随着不断学习和练习，读者将逐渐熟悉和掌握CAD软件，并能够应用到实际的设计和工程项目中。

合集下载

50个CAD技巧——助你神速绘图-玩转CAD

50个CAD技巧——助你神速绘图-玩转CAD

50个CAD技巧——助你神速绘图，玩转CAD

1、文字镜像如何设置转动与不转动

A、在镜像前，输入MIRRTEXT指令

B、输入新值0 代表不转动；输入新值1代表转动

C、MIRRTEXT指令完成后，输入MI镜像指令就OK了

2、CAD的版本转换

A、CAD高版本可以打开所有低版本的图纸

B、CAD低版本不可以打开高版本的图纸

C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本

D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

3、CAD默认保存文件为低版本

A、在绘图界面输入OP

B、点击打开和保存选项卡

C、在文件保存-另存为处选择低版本就可以了

4、多段线的合并方法

A、输入PE指令

B、选择需合并的一条线，输入Y,再接着输入J

C、选择所有需要合并的线条，就可以了

5.填充无效时的解决办法

有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。解决方法：

OP----显示---应用实体填充（打上勾）

6、加选无效时的解决办法

正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。解决方法：

OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）

用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

7. CAD命令三键还原

如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。解决方法：

OP选项-----配置-----重置

但恢复后，有些选项还需要一些调整，例如十字光标的大小等~

8.鼠标中键不好用怎么办呀

正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。解决方法：

PSCAD使用入门指南

PSCAD使用入门指南

PSCAD使用入门指南

1.软件安装和基本设置

2.创建新项目

在PSCAD中，每个工程都被称为一个“项目”。创建新的项目是你开始使用PSCAD的第一步。从菜单栏选择“文件”->“新建”，然后选择一个合适的项目类型，并设置相关参数。

3.绘图工具

4.添加元件

在PSCAD中，你可以添加各种元件来建模电力系统的不同部分。元件可以从菜单栏的“库”中选择和添加。常用的元件有变压器、电阻、电感、电容、发电机等。通过将这些元件连接起来，你可以建立电力系统的拓扑结构。

5.设置元件属性

每个元件都有一系列的属性，你需要设置这些属性来定义元件的行为。例如，对于发电机元件，你需要设置其额定功率、电流和电压等属性。通过双击元件来打开属性设置对话框，并填写相关参数。

6.连线和信号传递

使用连线工具来连接不同的元件，并传递信号。在PSCAD中，你可以定义不同的信号线类型，例如电压、电流和功率等。通过正确连接元件，你可以模拟电力系统中的信号传递过程。

7.运行仿真 8.仿真结果分析

9.故障分析和优化

如果你想分析电力系统中的故障情况或进行系统优化，PSCAD也提供了相应的工具。例如，你可以使用短路分析工具来模拟和分析系统中的短路事件。通过调整系统参数，你可以优化系统的性能。

10.学习资源和支持

如果你在使用PSCAD过程中遇到问题，可以参考软件自带的帮助文档和教程。此外，PSCAD的官方网站上也提供了丰富的学习资源和支持，包括用户手册、视频教程和技术论坛等。

以上是PSCAD的入门指南，希望能帮助你快速上手使用该软件。通过学习和实践，你将能够模拟和分析复杂的电力系统，并进行系统优化和故障分析。祝你在使用PSCAD时取得成功！

CAD技巧：绘图基本步骤和重点和难点

CAD技巧：绘图基本步骤和重点和难点

CAD技巧：绘图基本步骤和重点和难点

找到的一份CAD学习笔记，每张图虽然没有讲详细绘图步骤，但将审图思路、绘图基本步骤和重点难点给列出来了，我觉得对初学者会有帮助，在此分享一下，前面几张图加上了我的注解。

第一部分

1-1 图 ：

审图：本题主要是用相对坐标画图，各点的坐标都可以计算出来。

绘图步骤：先建立两个图层，一个绘图，一个作为尺寸标注。绘图时，从原点（0,0）开始画外框，从点（14,8）开始画内框，主要使用Line并且打开正交模式依次画出各个线段即可。接下来按原图进行尺寸标注。

重点难点：确定内框起点坐标、正交模式。

注解：作为初学者最好能掌握相对坐标的输入方法，如果要提高绘图速度，只需要打开正交，然后将光标定位为水平或竖直方向，然后输入直线的长度值就可以了。

1-2 图：

审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；利用正交模式画水平线竖直线和利用极坐标追踪模式画斜线。

绘图步骤：先建立两个图层，一个绘图，一个尺寸标注。绘图时，从原点（0,0）开始画，主要使用Line、正交模式和极轴追踪模式，按照计算出各个点的坐标依次画出各段线段，画60°斜线时使用已知长度角度绘直线，142°斜线可由上端线开始绘制，最后完成绘图并进行尺寸标注。

重点难点：正交模式和极坐标追踪模式的使用、两斜直线的画法、角度的尺寸标注。

注解：如果掌握了极坐标的输入方式，@长度

1-3 图：

审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；计算各点的相对坐标，利用正交模式画出各段线段，内外框分别画出

绘图步骤：先建立两个图层分别是绘图、尺寸标注图层；外框从两个方向（上、右）利用正交模式画，内框从点（10,6）开始，利用正交模式和相关线段尺寸画出；最后按照原图进行尺寸标注。

重点难点：利用正交模式、内框的左下点坐标、尺寸标注的连续标注。

注解：这张绘图应该没什么问题，主要目的应该是让大家了解图层的概念。

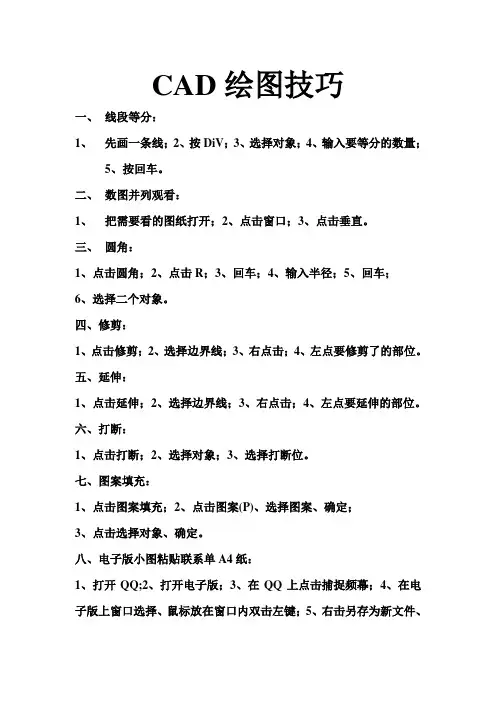

CAD绘图技巧
