电气规程题库

规 程 试 题 库

一、填空：

1、我公司共装设两台C135（抽汽）/N150MW（纯凝）凝汽式燃煤单元制汽轮发电机组，最高电压等级为110kV，母线采用双母室内配电装置无人值守的升压站，共有七回出线。

2、我公司设有一台启动备用变压器作为机组的启动电源。

3、升压站配置有NCS控制系统，运行人员由操作员站完成对升压站开关、隔离开关的远方操作监视、电量的计量及与调度的通讯。

4、发变组单元有发电机、主变、厂高变和励磁变，发电机采用WX21Z-085LLT型汽轮发电机组，发电机出口电压为15.75KV。

5、发电机定子线圈、转子线圈、定子铁芯及其它部件采用空气冷却，发电机配置有6组空气冷却器，并配置泄漏检测装置。

6、主变采用SFP10-180000/110强迫油循环风冷变压器，厂高变采用SF9-25000/15.75自然循环风冷变压器，启备变采用SFZ9-25000/110自然循环风冷变压器，励磁变采用干式变压器。

7、发电机励磁方式采用机端自并励方式，发电机启动时由外部交流电源整流为直流电源启励。

8、6KV高压厂用系统采用三角形接线的双绕组变压器供电，正常运行时由发电机出口15.75KV系统通过厂高变降压供电，机组启动或停机时由110kV母线经启动备用变压器降压供电。

9、发电机的额定容量176.471 MVA；额定功率150MW；定子额定电压15.75KV；定子额定电流6468.9A；额定功率因数0.85滞后；额定励磁电压248.3 V；额定励磁电流1344.2A；定转子绝缘等级F。

10、发电机进口风温40℃；发电机出口风温90℃；定子线圈极限温度125℃；定子铁芯极限温度120℃；转子线圈极限温度105℃；轴承润滑油进口温度45℃；轴承润滑油回油温度65℃；空气冷却器进水温度≤33℃；空气冷却器出水温度≤38℃；额定进水压力0.17-

0.4Mpa(g)。

11、励磁变压器型号ZSCB9—1250∕15.75；额定容量1250 kVA；初级电压15.75 kV；次级电压0.49kV；接线组别Yd-11；励磁电流1344.2A；冷却方式自然风冷。

12、发电机空载励磁电压69.7V；空载励磁电流481.2A；额定励磁电压248.3V；额定励磁电流1344.2A；励磁方式自并励静止励磁。

13、灭磁开关型号E3H-2500A；额定电压1000V；额定电流2500 kA；控制电压（直流）220V。

14、励磁调节器AVR型号SAVR-2000；自动电压调整范围5～130%；手动电压调整范围5～130%；调整偏差0.5%。

15、离相封闭母线微正压装置额定输入空气压力500-700 Kpa；离相母线壳体内空气压力比外界空气压力大0.3-2.5 Kpa；额定充气量35

m3/h。

16、1#主变压器型号SFP10-180000/110；额定容量180MVA；额定电压121±2×2.5%/15.75KV；接线组别Yn，d11；额定电流高压侧:858.9

A、 低压侧6598.3A；绝缘等级A；冷却方式强迫油循环风冷；接地方式高压侧经隔离开关接地；顶层油温升55℃。

17、厂高变型号SF9-25000/15.75；额定容量25MVA；额定电压15.75±2×2.5%/6.3KV；接线组别D,d0；额定电流高压侧916.4A低压侧2291；接地方式不接地；调压方式无载调压。

18、启动/备用变型号SFZ9-25000/110；额定容量25MVA；额定电压115±8×1.25%/6.3；接线组别YN,d11；额定电流高压侧125.5A低压侧2291；接地方式带隔离开关接地；调压方式有载调压。

19、厂用低压变压器（不包括工作变）型号SC9-1600/10；额定容量1600kVA；额定电压6.3±2×2.5/0.4-0.23kV；高压侧电流146.63A；低压侧电流2309.4A；中性点接地方式直接；接线组别D，Yn11。

20、1#机组6KV高压开关柜型号KYN28A-12；额定电压6.3kV；额定电流1250-2500A；最高电压7.2kV。

21、主厂房UPS型号DPP060-38-22-22-50；额定功率60 KVA；交流输入额定电压380V；额定输出电压220V；额定功率因数0.8滞后；冷却方式UPS柜风冷、旁路输入柜自然冷却、输出配电柜自然冷却。

22、主厂房蓄电池型号GFM1000；型式阀控式铅酸免维护蓄电池；10h放电容量1000Ah；单体电池额定电压2V；单体电池浮充电电压2．23～2．27V；放电终止电压1.85V；单体电池均衡充电电压2．33～2．40V；电池压差≤30mv。

23、发电机组启动前核对定子、转子、铁芯等各温度测点指示正常，检查空冷器室内清洁、门关闭严密，冷却水管无漏水结露现象。发电机通风系统严密，不应有短路、漏风现象。检查空气过滤器无阻塞。

24、发电机组启动前封闭母线应焊接良好、严密、无漏气、结露现象，外壳应可靠接地, 检查微正压装置良好。

25、变压器外壳接地良好，铁芯接地引出线经变压器外壳引出后可靠接地，各接头无松动现象。

26、变压器运行前油枕、散热器、气体继电器各油路阀门已打开。变压器套管清洁完整，油位正常，无放电痕迹，压力释放器正常，封闭母线连接良好。油枕油位应与当时的油温相符，油质透明清亮，硅胶无吸水饱和现象。

27、继电保护及自动装置的各保护压板按规定方式投入正确。各保护屏端子排接线良好，无松动、脱落、过热等现象。各保护整定值与装置实际数值、位置相符，具备投入条件。

28、发电机连续运行的最高允许电压应遵守制造厂的规定，但最高不得大于额定值的110%，最低允许电压不应低于额定值的90%。发电机定子绕组在空载及额定电压下，线电压波形正弦畸变率不超过5％。当发电机的电压下降到低于额定值的95%时，定子电流长期允许的数值仍不得超过额定值的105%。

29、发电机正常运行中的功率因数一般不应超过0.95（迟相），发电机能在进相功率因数（超前为0.95）时以额定有功功率150MW持续运行，而不失去稳定和产生机组损坏。

30、当系统频率异常或机组参与调频期间，各值班员应加强对机组运行的监视和调整。应特别注意发电机线圈、铁芯以及进出口风温及温升的监视；注意发电机定、转子电压、电流以及有功、无功负荷的变化。

31、当汽轮发电机在额定转速下运转时，在轴承座上测得的双振幅振动值，无论是垂直、轴向或横向均不大于0.025mm；在任何轴颈上所测得二个方向双振幅振动值不大于0.076mm。

32、发电机具有失磁异步运行的能力，当励磁系统故障后，从失磁起的60秒内应将发电机负荷降至60%的额定负荷，在失磁起的90秒内应降至40%的额定负荷，总的失磁异步运行时间不得超过30分钟。

33、发电机有功和无功功率的调整：正常运行时，有功负荷由DCS机、炉协调控制系统自动调整，无功负荷和功率因数由励磁调节器调节。

34、正常运行时发电机定子线圈温度不应超过110℃，最高不得超过125℃。发电机转子线圈温度不应超过95℃，最高不得超过105℃。

35、正常运行中，发电机定、转子线圈和铁芯以及进出口风温度，应每小时检查一次，遇有异常情况或特殊要求时，可缩短检查时间。若发现温度及温升异常时，应立即全面检查冷却系统，采取措施消除，不可随意怀疑表计有误。

36、发电机冷却方式为空冷，空气冷却器共６组，总换热容量2040kW，能在任一组冷却器因故障停止使用时，发电机仍能承担80%的额定负载连续运行，而发电机不超过允许温升。空气冷却器工作进水压力正常。冷却器冷却后的空气温度在20～40℃之间，发电机的出口风温最高不超过90℃，冷却器冷却水进水温度不超过33℃。

37、发电机封闭母线内应充入比外界空气压力大0.3～2.5KPa的干燥空气，以防止封闭母线内设备绝缘降低。当压力低至0.3KPa时压力低保护将系统投运，当压力高至2.5KPa时压力高保护将系统停运。

38、运行中的发电机应按规定进行巡视检查，并根据运行情况及季节、天气变化、负荷变化、系统运行方式的改变、检修等情况进行不同部位的重点检查，发现异常时应及时分析和处理。

39、发电机经受外部短路冲击和短时过载运行后的应立即检查，检查发电机封闭母线、发电机、主变、励磁变有无过热、绝缘变色、断线，有无异音，充油设备有无渗漏油。

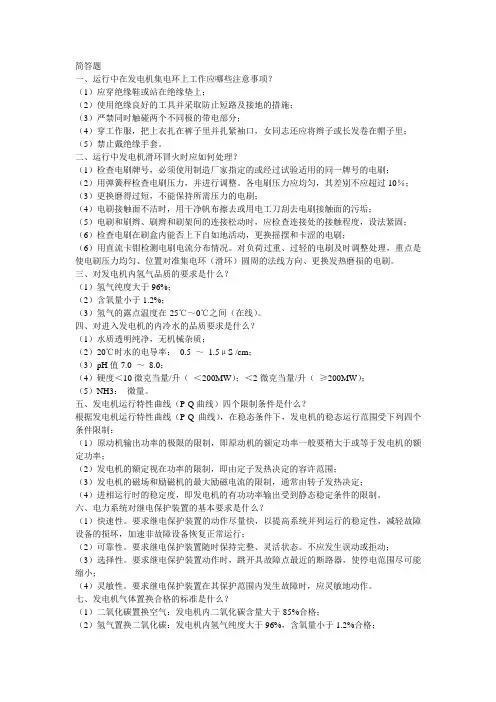

40、更换发电机碳刷或调整碳刷冒火的工作人员，应穿绝缘鞋或站在绝缘台垫上，使用绝缘良好的工具。应穿紧身衣服，紧袖口的衣服或在手腕处将衣袖扣住，女职工应将长发或辫子盘在帽内。

41、滑环碳刷的更换工作必须由二人进行，同一极性碳刷不能一次更换三块以上，每个刷架上只许换一个碳刷。碳刷更换前应擦试成弧形，且每块的接触面积应达70%以上。

42、自动励磁调节器稳压电源装置由一路直流电源供电，电源取自厂用220V直流系统。自动励磁调节器内部任一组件故障时，不造成发电机停机，其投入率不低于99％。

43、励磁系统工作电源：交流电压允许偏差为额定值的-15%~+10%；频率允许偏差为额定值的-6%~+4%；直流电压允许偏差-20%~+10%。

44、停运电压互感器时，应先停直流电源，后停交流电源，送电时相反。

45、在电压互感器二次侧接取电压时，必须在靠近电源侧加装合适的熔断器，熔断电流必须与上一级熔断器（或空气开关）进行配合,以防互感器二次短路、造成保护误动、熔断器越级熔断。

46、新投运或检修后以及长期停用后的变压器投入运行前，均应测量线圈的绝缘电阻。电压在6KV及以上者用1000～2500V的兆欧表测定，电压在380V及以下者应用500兆欧表测定。

47、变压器绝缘电阻的允许值，是按同一温度和相同电压的兆欧表所测数值与最近一次值比较不低于其值的70%，若有显着下降50%及以下应报告机长及值长，通知检修查明原因，进行处理。

48、自然循环风冷的变压器上层油温最高不得超过95℃；强迫油循环风冷变压器的上层油温最高不超过75℃。变压器上层油温一般不宜超过85℃。变压器温升限值(周围环境温度40℃)：绕组平均温升65k，顶层油温升55k，铁芯、绕组外部的电气连接线或油箱中的结构件不超过80k。干式变压器的温度不宜高于90℃运行，最高不得超过110℃。

49、主变压器不允许在带有负荷的情况下将冷却器全停,以免产生过大的绕组温度与变压器油温差,使线圈绝缘受损伤,如在运行中,当冷却系统发生故障切除全部冷却器时,在额定负载下允许运行20分钟,上层油温最高不得超过75℃，当变压器上层油温高于75℃时20分钟解列灭磁。冷却器全停的最长运行时间不得超过1h，上层油温最高不得大于75℃。

50、主变、启动/备用变110kV侧的中性点的接地刀闸，按照调度规定的运行方式运行。其它电压等级的变压器中性点按固定运行方式运行。中性点方式发生改变时，相对应的继电保护方式也应作相应改变。

51、并列运行的变压器在倒换中性点接地刀闸时，应先合未接地变压器中性点接地刀闸，再拉开另一台变压器中性点接地刀闸。

52、新装变压器或变压器吊芯检查后，在合闸充电前，应将瓦斯保护投跳闸，充电正常后改接信号，待空气排尽，且在带负荷运行24小时无信号报警后，方可将瓦斯保护投入跳闸。若瓦斯继电器内有气体，应放气，并每隔6小时检查一次，直至24小时无气体再投跳闸。
