论述煤矿供电安全问题

煤矿供电安全浅谈

摘 要：煤炭行业是我国的支柱产业，我国能源消耗的三分之二都来自煤炭。伴随着煤炭开采量的不断增加，安全问题变得越来越突出，重、特大事故时有发生，再加上煤矿企业生产所具有的特殊作业环境，致使生产过程中潜在着比一般行业更大的危险性和不安全因素。电力是煤矿生产的主要能源。对煤矿企业安全、可靠、经济的供电，对安全生产以及提高经济效益等方面都有十分重要的意义。

关键词：双电源 中性点接地 自动重合闸

1 引言

山西作为产煤大省，近几年来由于煤电互用关系，煤矿用电负荷迅猛增长，由此引出的煤矿供电安全问题也成为供电公司的重点工作之一。国家安全生产监督管理局于2011年1月25日颁布了新的《煤矿安全规程》，下面就其中涉及电气安全的部分内容谈一下认识。

2 第四百四十一条

规程中第四百四十一条规定：矿井应有两回路电源线路。当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。年产60000t以下（不含60000t）的矿井采用单回路供电时，必须有备用电源。备用电源的容量必须满足通风、排水、提升等要求，并保证主要通风机等在10min内可靠启动和运行。备用电源应有专人负

责管理和维护，每10天至少进行一次启动和运行试验，试验期间不得影响矿井通风等，试验记录要存档备查。

矿井的两回路电源线路上都不得分接任何负荷。

正常情况下，矿井电源应采用分列运行方式。若一回路运行，另一回路必须带电备用，以保证供电的连续性和可靠性。带电备用电源的变压器宜热备用；若冷备用，必须保证备用电源能及时投入正常运行，保证主要通风机等在10min内可靠启动和运行。

10kv及其以下的矿井架空电源线路不得同杆架设。

矿井电源线路上严禁装设负荷定量器。

2.1 煤矿负荷分类

技术研发　ＴＥＣＨＮ０Ｌ０ＧＹ　ＡＮＤ　ＭＡＲＫＥＴ　

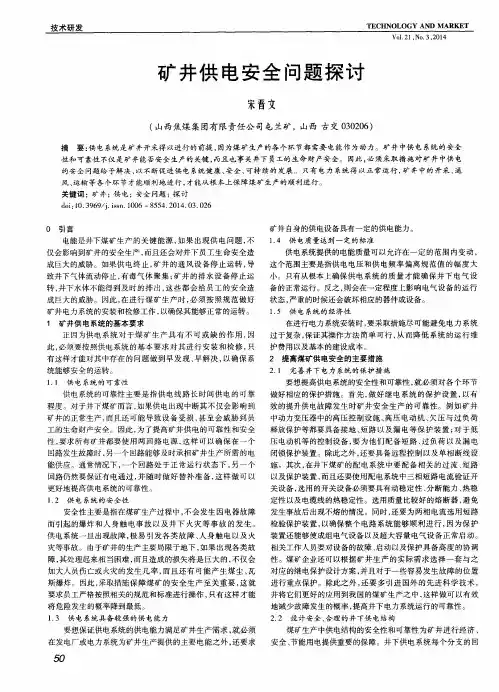

矿井供电安全问题探讨　

未晋文　（山西焦煤集团有限责任公司屯兰矿，山西古交０３０２０６）　摘要：供电系统是矿井开采得以进行的前提，因为煤矿生产的各个环节都需要电能作为动力。矿井中供电系统的安全　性和可靠性不仅是矿井能否安全生产的关键，而且也事关井下员工的生命财产安全。因此，必须采取措施对矿井中供电　的安全问题给予解决，以不断促进供电系统健康、安全、可持续的发展。只有电力系统得以正常运行，矿井中的开采、通　风、运输等各个环节才能顺利地进行，才能从根本上保障煤矿生产的顺利进行。　关键词：矿井；供电；安全问题；探讨　ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６—８５５４．２０１４．０３．０２６　

０引言　电能是井下煤矿生产的关键能源，如果出现供电问题，不　仅会影响到矿井的安全生产，而且还会对井下员工生命安全造　成巨大的威胁。如果供电终止，矿井的通风设备停止运转，导　致井下气体流动停止，有毒气体聚集；矿井的排水设备停止运　转，井下水体不能得到及时的排出，这些都会给员工的安全造　成巨大的威胁。因此，在进行煤矿生产时，必须按照规范做好　矿井电力系统的安装和检修工作，以确保其能够正常的运转。　１　矿井供电系统的基本要求　正因为供电系统对于煤矿生产具有不可或缺的作用，因　此，必须要按照供电系统的基本要求对其进行安装和检修，只　有这样才能对其中存在的问题做到早发现、早解决，以确保系　统能够安全的运转。　１．１供电系统的可靠性　供电系统的可靠性主要是指供电线路长时间供电的可靠　程度。对于井下煤矿而言，如果供电出现中断其不仅会影响到　矿井的正常生产，而且还可能导致设备受损，甚至会威胁到员　工的生命财产安全。因此，为了提高矿井供电的可靠性和安全　性，要求所有矿井都要使用两回路电源，这样可以确保在一个　回路发生故障时，另一个回路能够及时承担矿井生产所需的电　能供应。通常情况下，一个回路处于正常运行状态下，另一个　回路仍然要保证有电通过，并随时做好替补准备，这样做可以　更好地提高供电系统的可靠性。　１．２供电系统的安全性　安全性主要是指在煤矿生产过程中，不会发生因电器故障　而引起的爆炸和人身触电事故以及井下火灾等事故的发生。　供电系统一旦出现故障，极易引发各类故障、人身触电以及火　灾等事故。由于矿井的生产主要局限于地下，如果出现各类故　障，其处理起来相当困难，而且造成的损失将是巨大的，不仅会　加大人员伤亡或火灾的发生几率，而且还有可能产生煤尘、瓦　斯爆炸。因此，采取措施保障煤矿的安全生产至关重要，这就　要求员工严格按照相关的规范和标准进行操作，只有这样才能　将危险发生的概率降到最低。　１．３供电系统具备较强的供电能力　要想保证供电系统的供电能力满足矿井生产需求，就必须　在发电厂或电力系统为矿井生产提供的主要电能之外，还要求　５０　矿井自身的供电设备具有一定的供电能力。　１．４供电质量达到一定的标准　供电系统提供的电能质量可以允许在一定的范围内变动，　这个范围主要是指供电电压和供电频率偏离规范值的幅度大　小。只有从根本上确保供电系统的质量才能确保井下电气设　备的正常运行。反之，则会在一定程度上影响电气设备的运行　状态，严重的时候还会破坏相应的器件或设备。　１．５供电系统的经济性　在进行电力系统安装时，要采取措施尽可能避免电力系统　过于复杂，保证其操作方法简单可行，从而降低系统的运行维　护费用以及基本的建设成本。　２提高煤矿供电安全的主要措施　２．１　完善井下电力系统的保护措施　要想提高供电系统的安全性和可靠性，就必须对各个环节　做好相应的保护措施。首先，做好继电系统的保护设置，以有　效的提升供电故障发生时矿井安全生产的可靠性。例如矿井　中动力变压器中的高压控制设施、高压电动机、欠压与过负荷　释放保护等都要具备接地、短路以及漏电等保护装置；对于低　压电动机等的控制设备，要为他们配备短路、过负荷以及漏电　闭锁保护装置。除此之外，还要具备远程控制以及单相断线设　施。其次，在井下煤矿的配电系统中要配备相关的过流、短路　以及保护装置，而且还要使用配电系统中三相短路电流验证开　关设备，选用的开关设备必须要具有动稳定性、分断能力、热稳　定性以及电缆线的热稳定性。选用质量比较好的熔断器，避免　发生事故后出现不熔的情况。同时，还要为两相电流选用短路　检验保护装置，以确保整个电路系统能够顺利进行，因为保护　装置还能够使成组电气设备以及超大容量电气设备正常启动。　相关工作人员要对设备的故障、启动以及保护具备高度的协调　性。煤矿企业还可以根据矿井生产的实际需求选择一套与之　对应的继电保护设计方案，并且对于一些容易发生故障的位置　进行重点保护。除此之外，还要多引进国外的先进科学技术，　并将它们更好的应用到我国的煤矿生产之中，这样做可以有效　地减少故障发生的概率，提高井下电力系统运行的可靠性。　２．２设计安全、合理的井下供电结构　煤矿生产中供电结构的安全性和可靠性为矿井进行经济、　安全、

矿井供电安全技术措施

一、对供电电源的几项安全措施

1、为了保证对煤矿供电的安全性和可靠性，矿井应有两回电源线路，两回电源线路可来自不同变电所或同一变电所的不同母线上，即在一个电源发生故障的状况下，另一回路仍能担负矿井全部负荷。

2、矿井的两回电源线路上都不得分接任何负荷。

3、矿井主通风、提升及排水设备供电，必须设置备用电源，备用电源容量达到保安负荷的运行要求。

4、经由地面引入井下的供电线路必须在入井处装设避雷器，其接地电阻不得大于5Ω。地面直接入井的轨道，排水管路，必须在井口四周进行不少于两处的可靠接地，接地极的电阻不得大于5Ω。两接地极的距离应大于20米，通讯线路必须在入井处装设熔断器和避雷器，接地极的电阻不得大于1Ω。

5、为保证供电的安全性和可靠性，避雷装置及保护装置必须每两年进行一次检验。

6、在满足供电可靠与安全的前提下，还应保证供电的质量，并力求系统简单、操作方便，使建设投资和运行维护费用低。

二、电气设备安全措施 1、防爆电气设备入井前应检查其“产品合格证，煤矿矿用产品安全标志〞 及安全性能，检查合格并签发合格证后，方可入井。

2、矿井必须备有井上、下供电系统图、井下电气设备布置示意图和通讯系统图，并随状况变化定期填绘。

3、井下供电系统必须采用漏电保护、过流保护和接地保护。

4、接地网上任一保护接地接地点的接地电阻值不得超过2Ω，每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω，并且每季度进行一次测定。

5、井下防爆电气设备的防爆性能检查，必须每月检查一次，配电系统继电保护装置检查整定，每半年进行一次，主要设备绝缘电阻每半年至少进行一次检查。

6、井下不得带电检修、搬迁电气设备，电缆和电线。检修或搬迁前必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1.0%时。再用与电源电压相适应的验电笔检验，检验无电后，方可进行导体对地放电。

煤矿井下供电系统安全隐患及应对措施

摘要：煤矿供电系统作为井下安全生产的重要安全因素之一，总结和分析出隐患的根源，提出有效的整改措施，对提高煤矿的安全管理，能够避免因供电系统隐患而引发的事故，进而提高矿井供电的安全性，保证矿井的安全生产具有十分重要的指导意义。

关键词：井下供电；隐患；措施

近年来煤矿发生多次因供电可靠性不高而导致的各种事故，但是仍有少部分企业对煤矿供电的安全可靠性和重要性重视不够，对煤矿发展估计不足，导致在矿井设计初期及其施工和运行中存在各种安全隐患。

1 煤矿企业供电基本要求

1.1 供电可靠

即要求供电不间断，煤矿如果供电中断不仅会影响生产、而且有可能引发瓦斯集聚、淹井等重大事故，严重时会造成矿井的破坏。为了保证煤矿供电的可能性，供电电源应采用双电源。双电源可以来自不同的变电所（或发电厂）或同一变电所的不同母线上。既在一趟电源发生故障的情况下，另一趟电源应能保证对主要生产的供电，以保证通风、排水以及生产的正常进行。

1.2 供电安全

供电安全就是在电能的分配、供应和使用过程中,不应发生人身触电事故和设备事故,也不致引起电火灾和爆炸事故。尤其是矿井井下,工作环境特殊,特别容易发生上述事故。因此,必须严格按照《煤矿安全规程》的有关规定执行,确保安全供电。煤矿安全供电的三大任务是防爆、防火、防触电。

1.3 供电经济

供电的经济性一般考虑三个方面:尽量降低企业变电所与电网的基本建设投资;尽可能降低设备、材料及有色金属的消耗量;尽量降低供电系统的电能损耗及维护费用。

2煤矿井下供电系统的安全隐患

2.1电源线路设计的执行不到位

煤矿矿井中高电力负荷的机器设备如排水泵、提升机和主通风机等，对煤矿供电的稳定性和安全性要求很高。只有具有一定的稳定性和安全性，才能保证煤矿顺利生产和工人的生命安全。煤矿安全生产制度基于煤矿生产供电的特殊性质，规定矿井下的设备必须采用双回路式或更高级别的电源路线设计，以保证井下设备的供电安全。而这种安全性的电源线路设计在实际的煤矿供电中，没有得到真正的执行。为了节约成本费用，有些煤矿的双回路电源线的布置只是虚名，并没有得到真正的落实，这样就不能有效的保证煤矿供电系统的安全。
