超声相控阵检测技术原理
超声相控阵检测技术是一种利用超声波进行非破坏性检测的技术。其原理是通过将单个超声源和接收器组成一个阵列，并精确控制每个超声源的激发时间和接收时间，从而控制超声波的发射方向和接收方向。
具体工作原理如下：
1. 通过超声发射器发射超声波。每个超声发射器产生一个超声波束，多个超声发射器工作时形成一个超声波束阵列。
2. 超声波经过被测物体后，被物体吸收、散射或反射。如果有缺陷存在，超声波将被缺陷反射或散射。
3. 接收器接收并记录超声波的回波信号。超声发射器和接收器之间的时间差可用于测量超声波经过被测物体的旅行时间，从而计算出缺陷的位置和大小。
4. 使用相控技术调整超声阵列中每个超声发射器和接收器的激发时间和接收时间，使得超声波能够在特定角度范围内聚焦和辐射。通过改变发射器和接收器的激发时间和接收时间，可以改变超声波的发射和接收角度，从而获得更多方向上的信息，提高检测的准确性和效率。
总的来说，超声相控阵检测技术利用精确控制超声波的发射和接收方向，通过测量超声波的回波信号来检测物体的缺陷位置和大小。该技术具有高灵敏度、高分辨率和高精度的特点，在非破坏性检测领域有广泛应用。

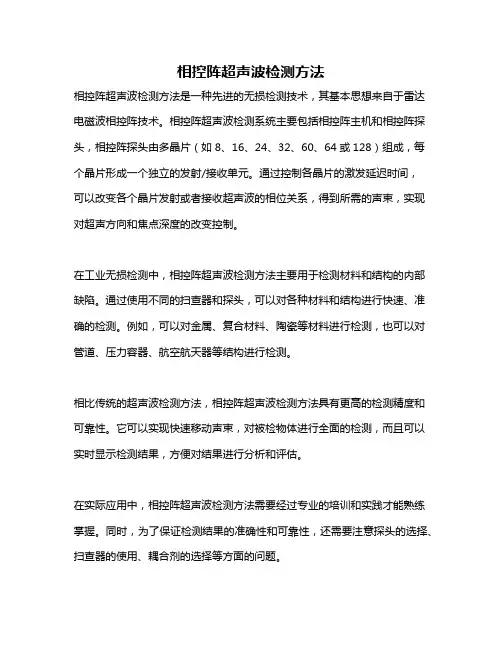

相控阵超声波检测方法
相控阵超声波检测方法是一种先进的无损检测技术，其基本思想来自于雷达电磁波相控阵技术。相控阵超声波检测系统主要包括相控阵主机和相控阵探头，相控阵探头由多晶片（如8、16、24、32、60、64或128）组成，每个晶片形成一个独立的发射/接收单元。通过控制各晶片的激发延迟时间，可以改变各个晶片发射或者接收超声波的相位关系，得到所需的声束，实现对超声方向和焦点深度的改变控制。
在工业无损检测中，相控阵超声波检测方法主要用于检测材料和结构的内部缺陷。通过使用不同的扫查器和探头，可以对各种材料和结构进行快速、准确的检测。例如，可以对金属、复合材料、陶瓷等材料进行检测，也可以对管道、压力容器、航空航天器等结构进行检测。
相比传统的超声波检测方法，相控阵超声波检测方法具有更高的检测精度和可靠性。它可以实现快速移动声束，对被检物体进行全面的检测，而且可以实时显示检测结果，方便对结果进行分析和评估。
在实际应用中，相控阵超声波检测方法需要经过专业的培训和实践才能熟练掌握。同时，为了保证检测结果的准确性和可靠性，还需要注意探头的选择、扫查器的使用、耦合剂的选择等方面的问题。
第三章超声相控阵技术
3.1 相控阵的概念
3.1.1相控阵超声成像
超声检测时，如需要对物体内某一区域进行成像，必须进行声束扫描。相控阵成像是通过控制阵列换能器中各个阵元激励（或接收）脉冲的时间延迟，改变由各阵元发射（或接收）声波到达（或来自）物体内某点时的相位关系，实现聚焦点和声束方位的变化，从而完成相控阵波束合成，形成成像扫描线的技术，如图3-1所示。
图3-1 相控阵超声聚焦和偏转 3.2 相控阵工作原理
相控阵超声成像系统中的数字控制技术主要是指波束的时空控制，采用先进的计算机技术，对发射/接收状态的相控波束进行精确的相位控制，以获得最佳的波束特性。这些关键数字技术有相控延时、动态聚焦、动态孔径、动态变迹、编码发射、声束形成等。
3.2.1相位延时
相控阵超声成像系统使用阵列换能器，并通过调整各阵元发射/接收信号的相位延迟（phase delay），可以控制合成波阵面的曲率、指向、孔径等，达到波束聚焦、偏转、波束形成等多种相控效果，形成清晰的成像。可以说，相位延时（又称相控延时）是相控阵技术的核心，是多种相控效果的基础。
相位延时的精度和分辨率对波束特性的影响很大。就波束的旁瓣声压而言，文献研究表明，延时量化误差产生离散的误差旁瓣，从而降低图像的动态范围。其均方根（RMS）延时量化误差与旁瓣幅值之比为
（式3-1） 式中，；
N-----阵元数目；
μ----中心频率所对应一个周期与最小量化延时之比。
图3-2示出了延时量化误差引起的旁瓣随N、μ变化的关系曲线。早期的超声成像设备如医用B超中，由LC网络组成多抽头延迟线直接对模拟信号进行延迟，用电子开关来分段切换以获得不同的延迟量。这种延迟方式有两大缺点：①延迟量不能精细可调，只能实现分段聚焦，当聚焦点很多时需要庞大的LC网络和电子开关矩阵；②由于是模拟延迟方式，电气参数难以未定，延时量会发生温漂、时漂、波形容易被噪声干扰。
（a）μ=8时，旁瓣随N变化曲线（b）μ=16时，旁瓣随μ变化曲线
- 1 - 相控阵超声检测方法
相控阵超声检测方法是一种基于声波传播原理的非损伤性检测方法，利用超声波在被测物体中的传播特性，获得被测物体内部的结构信息，用于检测缺陷、定位和评估材料的性能和可靠性等应用领域。
相控阵超声检测方法具有高分辨率、快速、准确、可靠等特点，可以被广泛应用于航空航天、汽车、电力、石化、医学等领域中，是一种重要的无损检测技术。
相控阵超声检测方法通过控制多个超声发射器向被测物体发射超声波，并利用接收器接收反射回来的信号，再通过信号处理和成像算法，得到被测物体内部的结构信息。该方法可以实现三维成像、定位和评估缺陷的大小、形状和位置等信息，对材料的质量和可靠性进行全方位的检测和评估。
相控阵超声检测方法在实际应用中具有一定的局限性，如探头的制造和维护成本高、对被测物体表面平整度要求高等。但随着技术的不断发展，这些问题逐渐得到了解决，相控阵超声检测方法将在未来得到更广泛的应用和发展。
