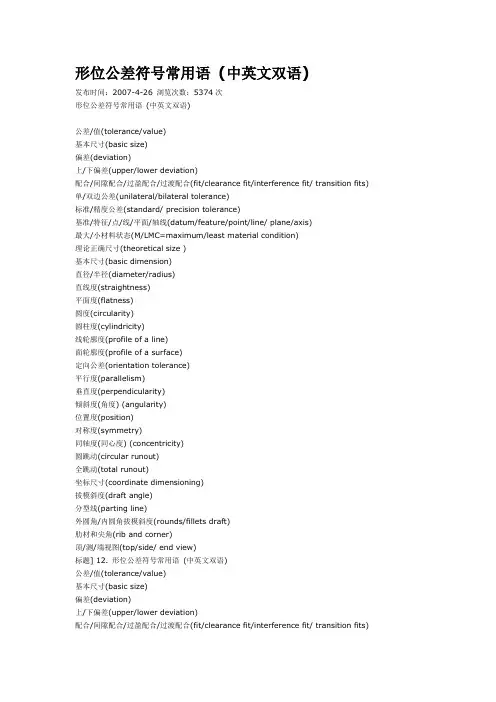

形位公差符号常用语 (中英文双语)
发布时间：2007-4-26 浏览次数：5374次
形位公差符号常用语 (中英文双语)
公差/值(tolerance/value)
基本尺寸(basic size)
偏差(deviation)
上/下偏差(upper/lower deviation)
配合/间隙配合/过盈配合/过渡配合(fit/clearance fit/interference fit/ transition fits)
单/双边公差(unilateral/bilateral tolerance)
标准/精度公差(standard/ precision tolerance)
基准/特征/点/线/平面/轴线(datum/feature/point/line/ plane/axis)
最大/小材料状态(M/LMC=maximum/least material condition)
理论正确尺寸(theoretical size )
基本尺寸(basic dimension)
直径/半径(diameter/radius)
直线度(straightness)
平面度(flatness)
圆度(circularity)
圆柱度(cylindricity)
线轮廓度(profile of a line)
面轮廓度(profile of a surface)
定向公差(orientation tolerance)
平行度(parallelism)
垂直度(perpendicularity)
倾斜度(角度) (angularity)
位置度(position)
对称度(symmetry)
同轴度(同心度) (concentricity)
圆跳动(circular runout)
全跳动(total runout)
坐标尺寸(coordinate dimensioning)
拔模斜度(draft angle)
加工车间常用形位公差详解
一．形状公差
1. 直线度：
直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。
2. 平面度：
平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如右图区域。
3. 圆度：
圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。
4.圆柱度：
圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。
标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如右图。
圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。
圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。 加工车间常用形位公差详解
二．位置公差
1.平行度
平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。
标注释义：被测轴线必须位于距离为公差值t（t=0.1），且在给定方向上平行于基准轴线的两平行平面之间。
形位公差
开放分类： 专业术语、公差、形位公差
加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差。
xingwei gongcha
形位公差
tolerance of form and position
包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。20世纪50年代前后，工业化国家就有形位公差标准。国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。中国于1980年颁布形状和位置公差标准，其中包括检测规定。
形状公差和位置公差简称为形位公差
(1）形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状的允许变动量。给出形状公差要求的要素称为被测要素。
(2）位置公差：零件上的点，线，面要素的实际位置相对与理想位置的允变动量。用来确定被测要素位置的要素称为基准要素。
形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点,线,面的统称.其分类及含义如下:
(1) 理想要素和实际要素
具有几何学意义的要素称为理想要素.零件上实际存在的要素称为实际要素,通常都以测得要素代替实际要素.
(2) 被测要素和基准要素
在零件设计图样上给出了形状或(和)位置公差的要素称为被测要素.用来确定被测要素的方向或(和)位置的要素,称为基准要素.
(3) 单一要素和关联要素
给出了形状公差的要素称为单一要素.给出了位置公差的要素称为关联要素.
(4) 轮廓要素和中心要素
由一个或几个表面形成的要素,称为轮廓要素.对称轮廓要素的中心点,中心线,中心面或回转表面的轴线,称为中心要素
形 位 公 差 代 号 (GB/T 1182-1996)

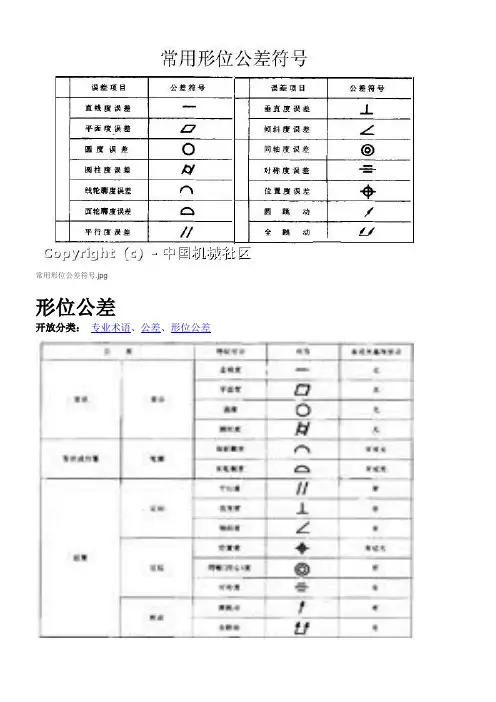

形位公差各项目的符号
形状公差 位置公差
项 目 符号 项 目
符号
直线度 —
定位 平行度 ∥
垂直度 ⊥
平面度
倾斜度 ∠
圆度
定位 同轴度
对称度
圆柱度 位置度
线轮廓度 ⌒ 跳动 圆跳动
面轮廓度 全跳动 其他有关符号
符号 意义
最大实
体状态
延伸
公差带
包容原则
(单一要素)
理论
正确尺寸
基准目标 形位公差框格
公差框格应水平或垂直绘制，其线型为细实线。公差框格分为两格或多格，框格内从左到右填写的内容：
第一格为形位公差符号；第二格为形位公差值和有关符号；第三格及以后为基准代号字母和有关符号。
（h为图样中采用字体的高度）
基准代号
注：形位公差符号的线型宽度为b/2～b（b为粗实线宽），但跳动符号的箭头外的线是细实线。
形位公差
加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差。
xingwei gongcha
形位公差
tolerance of form and position 包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。20世纪50年代前后，工业化国家就有形位公差标准。国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。中国于1980年颁布形状和位置公差标准，其中包括检测规定。
形状公差和位置公差简称为形位公差
(1）形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状的允许变动量。给出形状公差要求的要素称为被测要素。
