公差与技术测量-2021春期末考试

一、单选题（共20题，40分）

1、公差大小表示

（2.0）

A、零件加工精度的高低

B、零件尺寸合格与否

C、公差值有正负之分

正确答案： A

2、关于偏差与公差之间的关系，下列说法中正确的是。

（2.0）

A、上极限偏差越大，公差越大。

B、实际偏差越大，公差越大。

C、下极限偏差越大，公差越大。

D、上、下极限偏差之差的绝对值越大，公差越大。

正确答案： D

3、选择表面粗糙度评定参数时，下列论述不正确的有___。

（2.0）

A、受交变载荷的表面，参数值应适当增大。

B、配合表面的粗糙度数值应小于非配合表面

C、摩擦表面应比非摩擦表面参数值小。

D、配合质量要求高，参数值适当减小。

正确答案： A

5、普通外螺纹的基本偏差是_____ 。

（2.0）

A、 ES

B、 EI

C、 es

D、 ei

正确答案： C

6、当孔的下极限偏差大于相配合的轴的上极限偏差时，此配合性质是。（2.0）

A、间隙配合

B、过渡配合

C、过盈配合

D、无法确定

正确答案： A

8、零件表面越粗糙，零件的___ 。

（2.0）

A、应力越集中

B、配合精度越高

C、接触刚度越高

D、抗腐蚀性越好

正确答案： A

9、车间生产中评定表面粗糙度最常用的方法是__.

（2.0）

A、光切法

B、针描法

C、干涉法

D、比较法

正确答案： D

10、表面粗糙度数字越小，表面越

（2.0）

A、光滑

B、粗糙

正确答案： A

12、M20×2-7h/6h-L，此螺纹为

（2.0）

A、公制细牙普通螺纹

B、公制粗牙普通螺纹

C、英制螺纹

正确答案： A

13、标注几何公差代号时，必须在公差值之前加注“∅”的项目是

（2.0）

A、圆度 B、圆柱度

C、圆跳动

D、同轴度

正确答案： D

15、M20×2-7h/6h-L，此螺纹标注中6h为________ 。

（2.0）

A、外螺纹大径公差带代号

B、内螺纹中径公差带代号

C、外螺纹小径公差带代号

D、外螺纹中径公差带代号

正确答案： A

16、评定表面粗糙度的取样长度至少包含___个峰和谷。

（2.0）

A、 3

B、 5

C、 7

D、 9

正确答案： B

17、表面粗糙度是___误差。

（2.0）

A、宏观几何形状

B、微观几何形状

C、宏观相互位置

D、微观相互位置

正确答案： B

19、上极限尺寸公称尺寸

（2.0）

A、大于

B、小于

C、等于

D、大于、小于或等于

正确答案： D

20、下列螺纹中属于细牙，小径公差等级为6级的是_____。

（2.0）

A、 M10×1-6H B、 M20-5g6g

C、 M10-6H7H-LH

D、 M30×2-6h

正确答案： A

二、多选题（共5题，20分）

1、圆锥公差包括

（4.0）

A、圆锥直径公差

B、圆锥角公差

C、圆锥形状公差

D、圆锥结合长度公差

正确答案： ABC

3、几何要素按存在的状态分为

（4.0）

A、理想要素

B、实际要素

正确答案： AB

4、圆锥的主要参数有

（4.0）

A、圆锥角

B、圆锥直径

C、圆锥长度

D、锥度

正确答案： ABCD

三、判断题（共20题，40分）

1、检验轴径的环规是成对使用的，其中一个是通规、一个是止规。

（2.0）

正确答案：正确

3、在普通螺纹的标记中，对细牙螺纹，螺距项可以省略。

（2.0）正确答案：错误

5、螺纹按其用途分为紧固螺纹和传动螺纹。

（2.0）

正确答案：错误

6、间隙配合是指孔的公差带完全在轴的公差带之上。

（2.0）

正确答案：正确

7、标准公差数值越大，精度越高。

（2.0）

正确答案：错误

8、一般情况下，圆锥公差只给定圆锥直径公差。

（2.0）

正确答案：错误

9、在公差带图中，离零线最近的那个偏差为基本偏差

（2.0）

正确答案：正确

10、量规只能判断工件是否合格，而不能获得被测几何量的具体数值。

（2.0）

正确答案：正确

11、标准公差的数值与公差等级有关，而与公称尺寸无关。

（2.0）

正确答案：错误

12、测量误差指量具本身的误差。

（2.0）

正确答案：错误

13、优先选用基孔制配合的原因在于加工孔比加工轴容易。

（2.0）

正确答案：错误 14、千分尺是一种较为精密的量具，它是利用螺旋副测微的原理进行测量和读数的。

（2.0）

正确答案：正确

15、表面粗糙度的检测方法有比较法，光切法和___。

（2.0）

正确答案：正确

16、导程是相邻两牙在中径线上对应两点间的轴向距离。

（2.0）

正确答案：错误

17、车床主轴的圆锥轴颈与圆锥轴衬套的配合是过渡配合。

（2.0）

正确答案：错误

18、只要孔和轴装配在一起，就必然形成配合。

（2.0）

正确答案：错误

19、实际要素即为被测要素，基准要素即为理想要素。

（2.0）

正确答案：正确

20、当相配合的孔与轴有相对运动要求时，选择间隙配合。

（2.0）

正确答案：正确

公差配合与测量技术

第一部分：公差配合

一、引言

公差配合是现代制造工业中不可或缺的重要内容之一，它直接关系到产品的质量和制造的成本。在制造领域中，公差配合是指在制造工艺中，为了保证机械零件之间的配合精度，根据相应的公差要求，采用一定的加工工艺和加工精度，制造出符合设计要求的机械零件。

二、公差定义

公差是一种表达数值范围的指标，它是指对于同一基准面或基准轴而言，各测量尺寸允许的最大值与最小值之间的差值。我国GB/T 1804的定义为：“公差（tolerance）是确保工件符合设计要求的制造允许差和测量容差的总和。” 换句话说，公差是制造允许差和测量容差的总和，它包括了形状公差、位置公差、尺寸公差等多个方面。

三、公差类型

1.形状公差

形状公差主要是用来描述零件的几何形状。形状公差包括平面度、垂直度、同轴度、圆度、光洁度等。形状公差对于零件的配合精度、运动连续性、密封性和安装精度等起着至关重要的作用。

2.位置公差

位置公差是用来描述零件之间位置关系的差异。包括平行度、垂直度、同轴度、位置度等。通过合理的位置公差方案，可以确保零件之间的稳定性和牢固性。

3.尺寸公差

尺寸公差是用来描述零件尺寸差异的。一般用最大，最小尺寸公差，公差间隔和基准尺寸表示。尺寸公差对于零件性能的稳定性和可靠性具有至关重要的作用。

四、公差的表达方式

公差可以用多种方式表达，主要有四种方式：

1.最小二乘法公差

最小二乘法公差是一种基于统计学原理的公差分配方法，通过样本的统计量来推算公差。这种方法适用于对于同一批量的零件，它适用于生产加工不稳定和零件尺寸分布较大的情况。

2.公差带公差

公差带公差是指通过一组上限公差和一个下限公差来表达公差。这种方法适合对于单个零部件生产加工稳定和尺寸变化较大的情况，适用于制造精度较高的机械零件。

3.等级公差

等级公差是对于大批量生产，批量稳定，要求对零部件一致性高的情况使用的一种公差表达方式。通过指定公差等级，来实现对于零部件的控制。

公差配合与技术测量

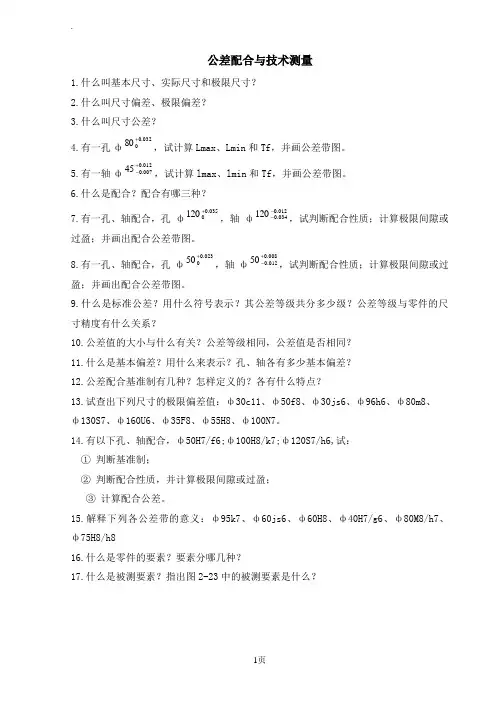

1页公差配合与技术测量

1.什么叫基本尺寸、实际尺寸和极限尺寸？

2.什么叫尺寸偏差、极限偏差？

3.什么叫尺寸公差？

4.有一孔ф032.0080，试计算Lmax、Lmin和Tf，并画公差带图。

5.有一轴ф012.0007.045，试计算lmax、lmin和Tf，并画公差带图。

6.什么是配合？配合有哪三种？

7.有一孔、轴配合，孔ф035.00120，轴ф012.0034.0120，试判断配合性质；计算极限间隙或过盈；并画出配合公差带图。

8.有一孔、轴配合，孔ф023.0050，轴ф008.0012.050，试判断配合性质；计算极限间隙或过盈；并画出配合公差带图。

9.什么是标准公差？用什么符号表示？其公差等级共分多少级？公差等级与零件的尺寸精度有什么关系？

10.公差值的大小与什么有关？公差等级相同，公差值是否相同？

11.什么是基本偏差？用什么来表示？孔、轴各有多少基本偏差？

12.公差配合基准制有几种？怎样定义的？各有什么特点？

13.试查出下列尺寸的极限偏差值：ф30c11、ф50f8、ф30js6、ф96h6、ф80m8、

ф130S7、ф160U6、ф35F8、ф55H8、ф100N7。

14.有以下孔、轴配合，ф50H7/f6;ф100H8/k7;ф120S7/h6,试：

① 判断基准制；

② 判断配合性质，并计算极限间隙或过盈；

③ 计算配合公差。

15.解释下列各公差带的意义：ф95k7、ф60js6、ф60H8、ф40H7/g6、ф80M8/h7、ф75H8/h8

16.什么是零件的要素？要素分哪几种？

17.什么是被测要素？指出图2-23中的被测要素是什么？ .

2页图2-23 图2-24

18.形位公差有哪些特征项目和符号?

19.公差框格中各格表示的含义是什么?

20.基准是怎样表示的？

21.将下面零件的技术要求标注在图2-24上。

公差与技术测量

(2分)选择较大的测量力，（）提高测量的精确度。

B. 不利于

(2分)

最大实体尺寸是( )的统称。

A. 传递运动的准确性

(2分)配合公差的数值愈小，则相互配合的孔、轴的公差等级（）。

A. 愈高

(2分)

下列四组配合中配合性质与image9.png相同的一组是( )

C. image12.png

(2分)

某孔、轴配合，尺寸为image22.png，最大间隙Xmax=+0.007mm，最大过盈Ymax=－0.037mm，轴的公差等级为( ).。

B. IT8

(2分)国标规定，矩形花键联结的定心方式采用（）

B. 键宽定心

(2分)下列说法不正确的有( )

D. 低速齿轮，对运动的准确性要求高。

(2分)相互结合的孔和轴的精度决定了（）。

A. 配合精度的高低

(2分)下列四个形位公差特征项目中与圆柱度公差带形状相同的那个公差项目是.（）

B. 径向全跳动

10.

(2分)选择（）的测量力，有利于提高测量的精确度和灵敏度。

C. 适当

11.

(2分)

某孔、轴配合，尺寸为image22.png，最大间隙Xmax=+0.007mm，最大过盈Ymax=－0.037mm，配合类别是（）配合。

C. 过渡

(2分)下列形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个项目是.（）

B. 圆柱度

(2分)对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

B. 独立原则 14.

(2分)零件尺寸误差同位置误差采用（）时，位置误差与尺寸误差各自分别测量。

C. 独立原则

15.

(2分)


上图被测要素遵守的公差原则是（）。

A. 独立原则 .

(2分)花键联结一般选择基准制为（）。

A. 基孔制

20.

(2分)最大实体尺寸是（）的统称。

公差配合与技术测量总结报告

一、引言

公差配合是机械制造中不可或缺的一部分，其目的在于保证零件之间的相对位置和运动精度。技术测量则是实现公差配合的关键，因为只有通过准确的测量，才能确定零件尺寸是否符合要求。本报告将对公差配合和技术测量进行总结和分析。

二、公差配合

1. 公差的定义

公差是指零件尺寸与设计尺寸之间允许的偏差范围。在机械制造中，常用的公差包括基本偏差、上限偏差和下限偏差。

2. 配合的定义

配合是指两个或多个零件之间相互连接、定位或运动时所形成的空间关系。常见的配合类型包括套筒配合、轴承配合、键槽配合等。

3. 公差与配合之间的关系

公差与配合之间存在着密切联系，因为只有通过正确地选择公差，才能保证零件之间具有正确的配合关系。例如，在套筒和轴之间形成滑动副时，应选择H7/d6这种带有负公差的配合，以保证套筒和轴之间具有适当的紧配合。

4. 常见的公差配合标准

常见的公差配合标准包括GB/T 1800、GB/T 1802、GB/T 1804、GB/T 1805等。这些标准规定了不同类型零件所应采用的公差和配合类型，对于机械制造来说具有重要的指导意义。

三、技术测量

1. 技术测量的定义

技术测量是指对零件尺寸进行精确测量并记录其实际尺寸值的过程。技术测量是实现公差配合的关键，因为只有通过准确地测量，才能确定零件尺寸是否符合要求。

2. 常见的技术测量工具

常见的技术测量工具包括游标卡尺、外径千分尺、内径千分尺、深度千分尺等。这些工具可以帮助工人对零件进行精确地测量，并记录下其实际尺寸值。

3. 技术测量中需要注意的问题

在技术测量过程中，需要注意以下问题：

（1）选择正确的测量工具和方法；

（2）保证测量工具的精度和准确性；

（3）避免测量误差，例如环境温度变化、人为误差等；

（4）记录测量结果，以备后续参考。

四、结论

公差配合和技术测量是机械制造中不可或缺的一部分。通过正确地选择公差和配合类型，并采用精确的技术测量方法，可以保证零件之间具有正确的配合关系，并提高机械制造的精度和质量。
