发电厂及变电站电气设备

一、填空

1. 《电力安全工作规程》规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。

2. 断路器是指能关合、承载开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流(包括短路电流)的开关设备。

3. 隔离开关是指在分位置时，触头间有符合规定要求绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及规定时间内异常条件(例如短路)下的电流的开关设备。

4. 电气设备分为高压和低压两种：低（电）压用于配电的交流系统中1000V及其以下的电压等级。

5. 运用中的电气设备是指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。

6. 从事电气作业的工作人员应掌握触电急救等救护法。

7. 经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并指定专人检查、补充或更换。

8. 作业人员应被告知其作业现场存在的危险因素和防范措施。

9. 在发现直接危及人身安全的紧急情况时，现场负责人有权停止作业并组织人员撤离作业现场。

10. 在同一电气连接部分依次在几个工作地点转移工作时，工作负责人应向工作人员交待带电范围、安全措施和注意事项。

11. 在电气设备上工作，应有停电、验电、装设接地线、悬挂标示牌和装设遮栏(围栏)等保证安全的技术措施。

12. 在电气设备上工作，保证安全的技术措施由运行人员或有操作资格的人员执行。

13. 停电设备的各端应有明显的断开点，或应有能反映设备运行状态的电气和机械等指示，不应在只经断路器断开电源的设备上工作。

14. 直接验电应使用相应电压等级的验电器在设备的接地处逐相验电。

15. 验电前，验电器应先在有电设备上确证验电器良好。

16. 在恶劣气象条件时，对户外设备及其他无法直接验电的设备，可间接验电。 17. 330 kV及以上的电气设备可采用间接验电方法进行验电。

18. 高压验电应戴绝缘手套，人体与被验电设备的距离应符合安规的安全距离要求。

1、 在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线？ （ ）

• A、出线不多且发展规模不明确；

• B、出线不多但发展规模明确；

• C、出线多但发展规模不明确；

•

D、出线多且发展规模明确；

正确的答案是 B

2、 装设母线分段电抗器的作用是（ ）。

• A、限制母线回路的短路电流；

• B、吸收多余的无功功率；

• C、改善母线的电压质量；

•

D、改善母线的功率因数；

正确的答案是 A

3、 配电装置在保证安全净距的情况下，当系统出现内部过电压或（）时，其空气隙均应保证不会被击穿。

• A、平均电压；

• B、额定电压；

• C、最高工作电压；

•

D、最低工作电压；

正确的答案是 C

4、 某接触器辅助触头用于直流电感电路时，其切断能力为0.5A，则用于交流电感电路时，其切断能力将（ ）。

• A、

增大

• B、

减小

• C、

不变

• D、

不确定 正确的答案是 A

5、 下列关于直流电弧伏安特性，描述错误的是（ ）。

• A、

在电弧长度一定的情况下，电弧电压随着电弧电流的增大而升高

• B、

在电弧长度一定的情况下，电弧温度随着电弧电流的增大而升高

• C、

在电弧长度一定的情况下，电弧电阻与电弧电流的平方成倒数关系

• D、

在电弧电流一定的情况下，电弧电压随着电弧电阻的增大而升高

正确的答案是 A

6、 屋内配电装置和屋外配电装置是按（ ）。

• A、电气设备安装场所的不同区分的

• B、电气设备安装方式的不同区分的

• C、电气设备型号的不同区分的

•

D、电气设备尺寸的不同区分的

正确的答案是 A

7、 三相导体短路的最大电动力不受（ ）影响。

• A、跨距；

• B、长期允许电流；

• C、相间距离；

•

D、三相短路时的冲击电流；

正确的答案是 B

8、 电流互感器采用匝数补偿法可以减少（ ）。

• A、电流误差；

• B、角误差；

• C、测量精度；

变电站电气设备详细基础知识(总7页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小-- 2 1、变电所的作用：变电所是连接发电厂、电网和电力用户的中间环节，主要有汇集和分配电力、控制操作、升降电压等功能。

2、变电所的构成：变压器、高压配电装置、低压配电装置和相应建筑物。

3、变电所分类

⑴按作用分类

①升压变电所：建在发电厂和发电厂附近，将发电机电压升高后与电力系统连接，通过高压输电线路将电力送至用户。

②降压变电所：建于电力负荷中心，将高压降低到所需各级电压，供用户使用。

③枢纽变电所：汇集电力系统多个大电源和联络线路而设立的变电所，其高压侧主要以交换电力系统大功率为主，低压侧供给工矿企业和居民生活用电等。

⑵按管理形式分类

①有人值班变电所：所内有常驻值班员，对设备运行情况进行监视、维护、操作、管理等，此类变电所容量较大。

②无人值班变电所：不设常驻值班员，而是由别处的控制中心通过远动设备或指派专人对变电所设备进行检查、维护，遇有操作随时派人切换运行设备或停、送电。

⑶按结构型式分类

①屋外变电所：一次设备布置在屋外。高压变电所用此方式。

②屋内变电所：电气设备均布置在屋内，市内居民密集地区或污秽严重的地区、电压在110KV以下用此方式。

⑷按地理条件分类地上变电所、地下变电所。

4、变电所的规模按电压等级、变压器总容量和各级电压出线回路数表示。电压等级以变压器的高压侧额定电压表示，如35、110、220、330、500KV变电所。变压器总容量通常以全所主变压器的容量总和来表示。各级电压出线回路数，根据变电所的容量和工业区用户来确定。如一变电所有5条35KV输电线路、4条110KV输电线路、3条10KV用户配电线路，该所共有出线12回。

5、变电所的电气一次设备构成：变压器、断路器、隔离开关、电流互感器、电压互感器、架空母线、消弧线圈、并联电抗器、电力电容器、调相机等设备。

……………………．．…．．皇王研　．．　ｌ　

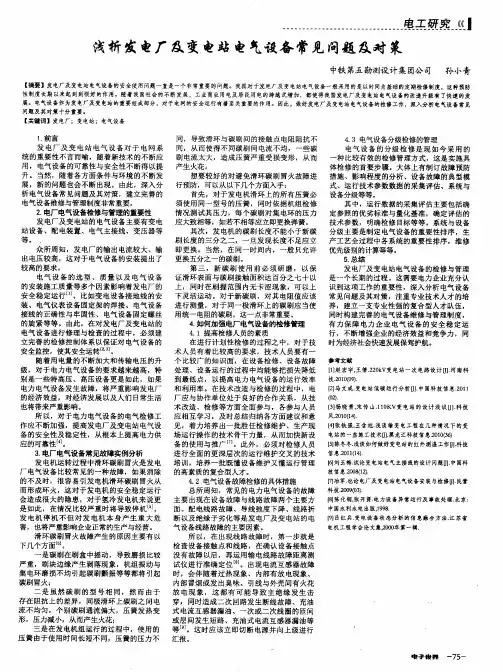

浅析发电厂及变电站电气设备常见问题及对策　

中铁第五勘测设计集团公司　孙小青　

【摘要】发电厂及变电站电气设备的安全使用问题一直是一个非常重要的问题。我国对于发电厂及变电站电气设备一般采用的是以时间为基础的定期检修制度，这种预防　性制度长期以来起到到很好的作用。随着我国社会的不断发展，工业商业用电及居民用电的跨越武增加，都使得我国发电厂及变电站电气设备的改造升级有了快速的发　展。电气设备作为发电厂及变电站的重要组成部分，对于电网的安全运行有着至关重要的作用。因此，做好发电厂及变电站电气设备的检修工作，深入分析电气设备常见　

问题及其对策十分重要。　

【关键词】发电厂；变电站；电气设备　

１．前言　

发电厂及变电站电气设备对于电网系　

统的重要性不言而喻，随着新技术的不断应　

用，电气设备的可靠性与安全性不断得以提　

升。当然，随着各方面条件与环境的不断发　展，新的问题也会不断出现。由此，深入分　

析电气设备常见问题及其对策，建立完善的　

电气设备维修与管理制度非常重要。　２．电厂电气设备检修与管理的重要性　

发电厂及变电站的电气设备主要有变电　

站设备、配电装置、电气主接线、变压器等　

等。、　

众所周知，发电厂的输出电流较大、输　

出电压较高，这对于电气设备的安装提出了　

较高的要求。　电气设备的选型、质量以及电气设备　

的安装施工质量等多个因素影响着发电厂的　安全稳定运行“　０比如变电设备接地线的安　

装、电气仪表设备固定架的焊接、电气设备　

接线的正确性与牢固性、电气设备固定螺丝　的旋紧等等。由此，在对发电厂及变电站的　

电气设备进行修理与检查的过程中，必须建　

立完善的检修控制体系以保证对电气设备的　

安全监控，使其安全运转　’　。　随着用电量的不断加大和传输电压的升　

级，对于电力电气设备的要求越来越高，特　

别是一些特高压、高压设备更是如此，如果　

电力电气设备发生故障，将严重影响发电厂　的经济效益，对经济发展以及人们日常生活
