三维投影到二维的变换公式
三维投影到二维是十分常见的图形变换方式，它是将三维的物体平面投影到二维平面上的方法。三维物体通常是通过使用x、y、z三个坐标轴来描述的，在三维投影中，x、y、z三个坐标值会被转化为二维平面上的x、y坐标值。下面我们将介绍三维投影到二维的变换公式。
1. 正交投影
正交投影是将三维图形照直接映射到二维平面的过程。这种方式通常适用于CAD工程图形的绘制，因为它可以将真实的形状抽象为平面上的去形状，让设计师更方便绘制和修改。正交投影的变换公式非常简单，我们只需要根据三维物体的坐标轴和二维物体的平面坐标轴，利用一些简单的比例转换公式即可实现三维到二维的映射转换。
例如，对于一个三维立方体，我们可以将它映射到二维平面上，从而得到一个正方形。如果我们设每个立方体的边长为l，则我们可以得到以下的x、y、z坐标的变换公式：
x → x' = x
y → y' = y
z → z' = 0
2. 透视投影
相比正交投影，透视投影显然更符合人眼观察物体的方式。在透视投影中，离观察者越远的物体会被缩小，而靠近观察者的物体会变大。因此，这种方法对于绘制一些卫星地图、数学等应用场景都很有帮助。在透视投影中，我们需要利用一个透视变换的公式来将三维坐标映射到二维平面上。
下面是透视投影的变换公式：
x → x' = x / z
y → y' = y / z
z → z' = 1 / z
其中，“/”表示除法操作。通过这些公式，我们可以将三维物体的坐标轴映射到二维平面上。需要注意的是，在透视投影中，我们需要将三维物体先经过透视变换，再映射到二维平面上。
综上所述，三维投影到二维的变换公式包括正交投影和透视投影两种方式。对于不同的应用场景，可以选择适合的投影方法进行处理。正交投影简单易懂，适用于CAD等工程设计场景；透视投影更符合人眼观察物体的方式，适用于卫星地图、数学等领域。

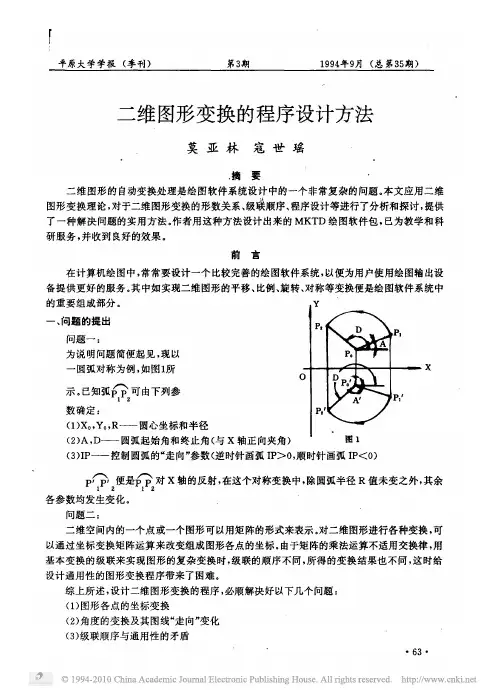

平原大学学报季刊第期年月总第期
二维图形变换的程序设计方法
莫亚林寇世瑶
摘要二维图形的自动变换处理是绘图软件系统设计中的一个非常复杂的间题本文应用二维
图形变换理论对于二维图形变换的形数关系级联顺序程序设计等进行了分析和探讨提供了一种解决问题的实用方法作者用这种方法设计出来的绘图软件包已为教学和科
研服务并收到良好的效果
前言
在计算机绘图中常常要设计一个比较完善的绘图软件系统以便为用户使用绘图输出设
备提供更好的服务其中如实现二维图形的平移比例旋转对称等变换便是绘图软件系统中
的重要组成部分
一问题的提出
问题一为说明间题简便起见现以一圆弧对称为例如图所
示已知弧欣可由下列参
数确定。。—圆心坐标和半径
—圆弧起始角和终止角与轴正向夹角
—控制圆弧的“走向”参数逆时针画弧顺时针画弧
份便是杭对轴的反射在这个对称变换中除圆弧半径“值未变之外其余
各参数均发生变化
问题二二维空间内的一个点或一个图形可以用矩阵的形式来表示对二维图形进行各种变换可
以通过坐标变换矩阵运算来改变组成图形各点的坐标由于矩阵的乘法运算不适用交换律用基本变换的级联来实现图形的复杂变换时级联的顺序不同所得的变换结果也不同这时给
设计通用性的图形变换程序带来了困难
综上所述设计二维图形变换的程序必顺解决好以下几个问题
图形各点的坐标变换角度的变换及其图线“走向”变化
级联顺序与通用性的矛盾
二程序设计的指导思想
对程序通用性的认识设计一个任意级联变换的通用性程序是很困难的在实际绘图中用户编制的绘图程序往往遇到的变换是独立的或者是做一两种基本变换的组合变换对于多级变换才能绘成的复杂
图形由于变换过程不直观数学分析复杂等原因很少采用“变换”方法编程因此二维图形变
换程序应以实用为主如果能自动实现平移变比旋转对称四种基本变换以及一两种组合变
换那么就基本达到“通用”的目的
程序功能
程序应能对二维图形变换中的数据进行自动处理而又不破坏图形的原始数据例如要
对平面图形进行旋转变换用户仅提供旋较角度这一个参数调用旋转子程序后程序将自动

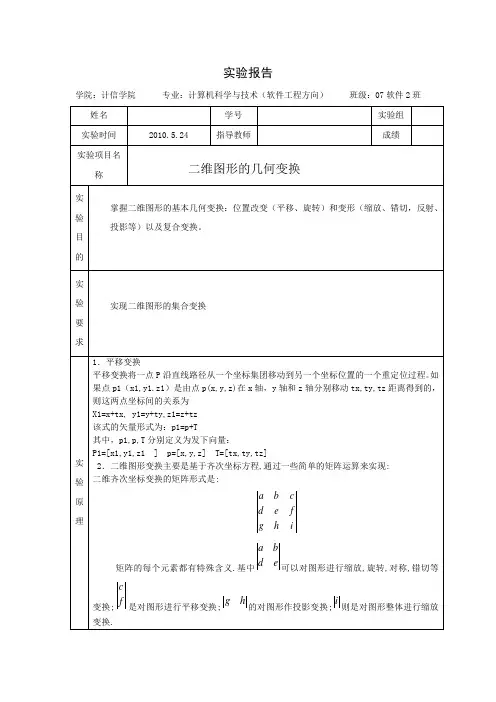

实验报告
学院：计信学院 专业：计算机科学与技术（软件工程方向） 班级：07软件2班
姓名 学号 实验组
实验时间 2010.5.24 指导教师 成绩
实验项目名称 二维图形的几何变换
实验目的 掌握二维图形的基本几何变换：位置改变（平移、旋转）和变形（缩放、错切，反射、投影等）以及复合变换。
实验要求 实现二维图形的集合变换
实验原理 1．平移变换
平移变换将一点P沿直线路径从一个坐标集团移动到另一个坐标位置的一个重定位过程。如果点p1（x1,y1.z1）是由点p(x,y,z)在x轴，y轴和z轴分别移动tx,ty,tz距离得到的，则这两点坐标间的关系为
X1=x+tx, y1=y+ty,z1=z+tz
该式的矢量形式为：p1=p+T
其中，p1,p,T分别定义为发下向量：
P1=[x1,y1,z1 ] p=[x,y,z] T=[tx,ty,tz]
2．二维图形变换主要是基于齐次坐标方程,通过一些简单的矩阵运算来实现:
二维齐次坐标变换的矩阵形式是:
ihgfedcba
矩阵的每个元素都有特殊含义.基中edba可以对图形进行缩放,旋转,对称,错切等变换;fc是对图形进行平移变换;hg的对图形作投影变换;i则是对图形整体进行缩放变换. 例如:将一个图形在X方向中平移tx个单位,在Y方向平移ty个单位.其实现过程如下:
1),(111001001111yxtytxTtyytxxyxtytxyx
其中:x1,y1是变换后的坐标,x,y是变换前的坐标,通过上述变换,(x,y)被平移了P(tx,ty).
在二维平面上任何复杂的变换都可以通过上述基本变换的组合来实现.级合方式在计算机上主要体现在矩阵的乘法运算,即将各个简单变换的矩阵逆序相乘,就可以得到一个总的变换矩阵.利用这个总的变换矩阵就可以对图形进行复合变换.
仿射变换公式中参数的几何意义
1. 原理
仿射变换（Affine Transformation 或Affine Map）是一种二维坐标（x,
y）到二维坐标（u, v）的线性变换，其数学表达式形式如下：
对应的齐次坐标矩阵表示形式为：
仿射变换保持了二维图形的“平直性”（直线经仿射变换后依然为直线）和“平行性”（直线之间的相对位置关系保持不变，平行线经仿射变换后依然为平行线，且直线上点的位置顺序不会发生变化）。非共线的三对对应点确定一个唯一的仿射变换。
2. 二维图像仿射变换
图像处理中，可应用仿射变换对二维图像进行平移、缩放、旋转等操作。实例如下：
经仿射变换后，图像关键点依然构成三角形，但三角形形状已经发生变化。
3. 原子变换 仿射变换通过一系列原子变换复合实现，具体包括：平移（Translation）、缩放（Scale）、旋转（Rotation）、翻转（Flip）和错切（Shear）。
a. 平移
b. 缩放
c. 旋转
d. 翻转
e. 错切
错切亦称为剪切或错位变换，包含水平错切和垂直错切，常用于产生弹性物体的变形处理。
