九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）

一．选择题

1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（ ）

A．L1两端电压为2.2VB．电源与 L1两端电压之和为3.8V C．电压表测 L1两端电压 D．L2两端电压为2.2V

2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（ ）

A．2V B．4V C．6V D．10V

3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）

A．L2两端的电压为1.5V B．L1两端的电压为3V

C．通过L1与L2的电流之比为1：2 D．当S断开后，电压表示数为4.5V

4．下列几种估值中符合实际情况的是（ ）

A．一节新干电池电压2V B．对人体的安全电压为36V

C．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A

5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）

A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A

6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（ ）

A．加在导体两端电压越大，导体的电阻越大

B．通过导体的电流越小，导体的电阻越小

C．两根相同的铜导线并联使用，可以使导线电阻变大

D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小

7．下列关于教室中的一些估测数据最接近实际的是（ ）

A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10Ω

C．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A

8．人们的生活离不开电。为了安全用电，我们应对生活中的一些“电”常识有所了解。下列有关常见电压值的表述中错误的是（ ）

人教版初中物理

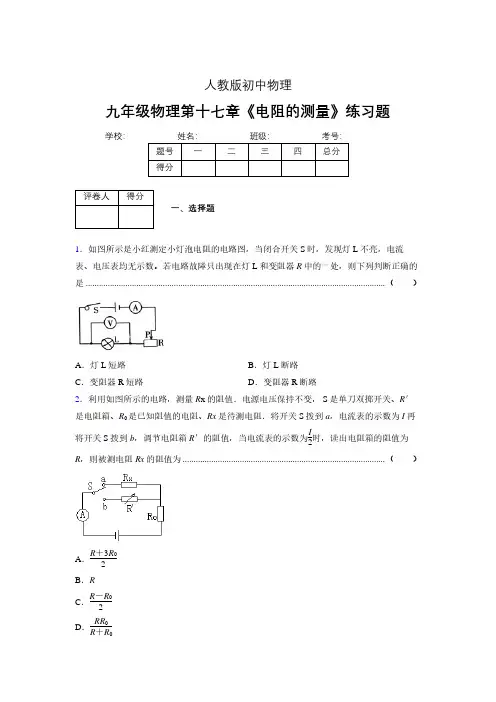

九年级物理第十七章《电阻的测量》练习题

学校：__________ 姓名：__________ 班级：__________ 考号：__________ 题号 一 二 三 四 总分 得分 评卷人 得分

一、选择题

1．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是 ........................................................................................................................................ （ ）

A．灯L短路 B．灯L断路

C．变阻器R短路 D．变阻器R断路

2．利用如图所示的电路，测量Rx的阻值．电源电压保持不变， S是单刀双掷开关、R＇是电阻箱、R0是已知阻值的电阻、Rx是待测电阻．将开关S拨到a，电流表的示数为I再

将开关S拨到b，调节电阻箱R＇的阻值，当电流表的示数为I2时，读出电阻箱的阻值为

R，则被测电阻Rx的阻值为 ............................................................................................ （ ）

A．R＋3R02

B．R

C．R－R02

D．RR0R＋R0 3．有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1，U2，则，I1：I2、U1：U2分别为 ............................ （ ）

A．1：1 2：3 B．2：3 1：1 C．1：1 1：1 D．2：3 2：3

4．如右图所示电路中，电源电压恒定不变，电路工作正常，一段时间后，发现其中一个电压表示数变大，则 ...........................................................................................（ ）

word格式-可编辑-感谢下载支持

简单

1、下列单位中，不是电阻单位的是（ ）

A．Ω B．V C．kΩ D．MΩ

【分析】据课本的基本知识可知，电阻的单位有Ω、kΩ、MΩ，据此分析即可判断．

【解答】据课本知识可知，电阻的单位有Ω、kΩ、MΩ，故ACD是电阻的单位但不符合题意；而V是电压的单位，故B符合题意．

故选B．

2、有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大？（ ）

A．导体1的电阻大 B．导体2的电阻大

C．两段导体的电阻一样大 D．无法判断

【分析】由欧姆定律可知UIR，在相同的电压下，通过导体的电流与电阻成反比，据此分析判断．

【解答】由题知，两段导体两端的电压相同，

∵UIR，I1＞I2，

∴R1＜R2．

故选B．

3、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是R2，则（ ）

A．R1＞R2 B．R1＝R2 C．R1＜R2 D．不能确定

【分析】考查影响电阻大小的因素，在导体材料、长度、横截面积不变时，导体温度改变，其电阻值也会改变，且导体电阻随温度升高而变大．

【解答】灯泡灯丝的材料、长度、横截面积不变，其在不工作时，灯丝的温度较低，即电阻较小；当在正常发光时，灯丝的温度很高，即其电阻变大．

故选C．

4、将一段金属丝拉长之后，下列哪个物理量会发生变化（ ）

A．比热容 B．密度 C．熔点 D．电阻

【分析】比热容和密度都是物质的特性，不随物质的形状而改变．金属丝的熔点不随物质的形状而改变．

影响电阻的因素有：材料、长度、横截面积和温度有关．

【解答】将一段金属丝拉长之后只是形状面改变．比热容和密度都是物质的特性，不随物质的形状而改变．故AB错误．

金属丝的熔点不随物质的形状而改变．故C错误．

将一段金属丝拉长之后长度变长了，横截面积变小，所以电阻变大了．故D正确．

故选D． word格式-可编辑-感谢下载支持

人教版九年级全一册第1课时 等效电阻(154)

第 1 页,共6 页 人教版九年级全一册第1课时 等效电阻(154)

1.并联电路中总电阻的倒数等于 。若并联的两个电阻阻值分别为𝑅1、𝑅2，并联后的总电阻为𝑅，则1𝑅= ，也可以表示为 。

2.电阻的并联相当于增加了电阻的横截面积，所以并联电阻的总电阻比任何一个分电阻都 ，且并联的电阻越多，总电阻越 。(均选填“大”或“小”)

3.电阻𝑅1=15Ω，𝑅2=30Ω，把它们并联在电压为4.5V的电源两端，则并联后的等效电阻为 ，通过𝑅2的电流为 。

4.一个阻值为0.1Ω的电阻与另一个阻值为10Ω的电阻并联,并联后的等效电阻（）

A.小于0.1Ω B.等于1Ω

C.等于10.1Ω D.小于10Ω但大于0.1Ω

5.下列几组电阻并联后，等效阻值最小的一组是（）

A.30Ω和15Ω B.20Ω和25Ω C.10Ω和35Ω D.5Ω和40Ω

6.下图中有四组不同的电阻,已知𝑅1<𝑅2。那么电阻最小的是（）

A. B.

C. D.

7.有两个阻值不同的电阻𝑅1、𝑅2，它们的电流随电压变化的𝑈−𝐼图象如图所示。如果𝑅1、𝑅2串联后的总电阻为𝑅串，并联后的总电阻为𝑅并，则关于𝑅串、𝑅并的𝑈−𝐼图线所在的区域，下列说法中正确的是（）

A.𝑅串在Ⅰ区域，𝑅并在Ⅲ区域 B.𝑅串在Ⅱ区域，𝑅并在Ⅰ区域

C.𝑅串在Ⅰ区域，𝑅并并在Ⅱ区域 D.𝑅串和𝑅并都在Ⅰ区域

8.将𝑛个相同的电阻𝑅1分别串联和并联在相同的电源上，总电阻分别为𝑅串和𝑅并，人教版九年级全一册第1课时 等效电阻(154)

第 2 页,共6 页 则串联总电阻与并联总电阻的比值为（）

A.𝑛2 B.𝑛𝑅1 C.𝑅12 D.𝑅1

9.如图甲所示的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω0.5A”字样，图乙为𝑅1的𝑈—𝐼图象，则𝑅1的阻值为
