45钢与Q345的区别

A3钢是过去的叫法，现在虽然还在用，但已限于口语，在书面文件中最好别用，它是甲类钢，这类钢生产厂家出厂时只保证机械性能而不保证化学成份，所以杂质成份如S、P可能多一点，其含碳量在0.2%左右，大致相当于20号钢，与新标准中Q235相当。

焊接：由于低碳钢含碳量低，锰、硅含量也少，所以，通常情况下不会因焊接而产生严重硬化组织或淬火组织。低碳钢焊后的接头塑性和冲击韧度良好，焊接时，一般不需预热、控制层间温度和后热，焊后也不必采用热处理改善组织，整个焊接过程不必采取特殊的工艺措施，焊接性优良。

-----------------------------------------------------------------------------------------------------------------

45#，即45号钢，由于良好的加工性能和多方位的处理工艺而成为钢材中最常用的加工材料。

是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45 。国内常叫45号钢，也有叫“油钢”。一般，市场现货热轧居多。冷轧规格1.0~4.0mm之间。 45，指此种材质中碳的含量，含碳量0.45%左右。

属优质碳素结构钢，可以做模具钢使用

未经热处理的一般HB140-200；调质后的一般25~35HRC；淬火后可达40~50HRC。

焊接：

45号钢的焊接，焊接工艺分析

⑴预热

预热有利于减低中碳钢热影响区的最高硬度，防止产生冷裂纹，这是焊接中碳钢的主要工艺措施，预热还能改善接头塑性，减小焊后残余应力。通常，35和45钢的预热温度为150～250℃含碳量再高或者因厚度和刚度很大，裂纹倾向大时，可将预热温度提高至250～400℃。

若焊件太大，整体预热有困难时，可进行局部预热，局部预热的加热范围为焊口两侧各150～200mm。 ⑵焊条条件许可时优先选用碱性焊条。 ⑶坡口形式将焊件尽量开成U形坡口式进行焊接。如果是铸件缺陷，铲挖出的坡口外形应圆滑，其目的是减少母材熔入焊缝金属中的比例，以降低焊缝中的含碳量，防止裂纹产生。 ⑷焊接工艺参数由于母材熔化到第一层焊缝金属中的比例最高达30%左右，所以第一层焊缝焊接时，应尽量采用小电流、慢焊接速度，以减小母材的熔深。 ⑸焊后热处理焊后最好对焊件立即进行消除应力热处理，特别是对于大厚度焊件、高刚性结构件以及严厉条件下(动载荷或冲击载荷)工作的焊件更应如此。消除应力的回火温度为600～650℃。 若焊后不能进行消除应力热处理，应立即进行后热处理。 焊接工艺基础知识 焊接是通过加热、加压，或两者并用，使两工件产生原子间结合的加工工艺和联接方式。焊接应用广泛，既可用于金属，也可用于非金属。

35号钢正火│退火│回火│45号钢的区别│舞钢号钢性能说明

1、35号钢广泛用于制造各种锻件和热压件、冷拉和顶锻钢材，无缝钢管、机械制造中的零件，如曲轴、转轴、轴销、杠杆、连杆、横梁、套筒、轮圈、垫圈以及螺钉、螺母等。

2、35号钢热处理规范及金相组织：

热处理规范：正火,870℃;淬火,850℃;回火,600℃。

金相组织：铁素体+珠光体。

3、35号钢热处理：以不热处理或热处理（退火、正火或高温回火）状态。要求热处理状态的应注明，

4、35号钢板

碳 C ：0.32～0.40

硅 Si：0.17～0.37

锰 Mn：0.50～0.80

硫 S ：≤0.035

磷 P ：≤0.035

铬 Cr：≤0.25

镍 Ni：≤0.25

铜 Cu：≤0.25

5、35号钢板力学性能

抗拉强度 σb (MPa)：≥530(54)

屈服强度 σs (MPa)：≥315(32)

伸长率 δ5 (%)：≥20

断面收缩率 ψ (%)：≥45

冲击功 Akv (J)：≥55

冲击韧性值 αkv (J/cm²)：≥69(7) 硬度 ：未热处理≤197HB

试样尺寸：试样尺寸为25mm

6、技术性能国家标准：GB699-1999

7、35号钢与45钢相比较：

45号钢是优质碳素结构钢，它的强度是61，HRC是48-55，机械上用的比较多；35号也是优质碳素结构钢，不过它的强度却只有54，HRC是38-45。它们的区别可以从火花上鉴别的 ，含碳量低的火花，尾部下垂，色稍暗，时有枪尖尾花，花量不多，芒线较粗。45号则尾部挺直尖端流线有分叉现象，射力较大，花量较多。45钢含碳量比35钢高，当然是45钢比较硬。地脚螺栓没必要用这么好的钢，用一般的普通碳素钢Q235就很好用。

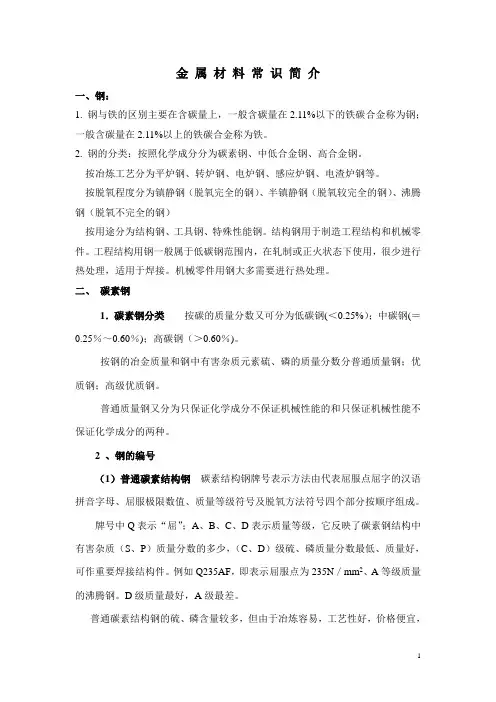

1 金 属 材 料 常 识 简 介

一、钢：

1. 钢与铁的区别主要在含碳量上，一般含碳量在2.11%以下的铁碳合金称为钢；一般含碳量在2.11%以上的铁碳合金称为铁。

2. 钢的分类：按照化学成分分为碳素钢、中低合金钢、高合金钢。

按冶炼工艺分为平炉钢、转炉钢、电炉钢、感应炉钢、电渣炉钢等。

按脱氧程度分为镇静钢（脱氧完全的钢）、半镇静钢（脱氧较完全的钢）、沸腾钢（脱氧不完全的钢）

按用途分为结构钢、工具钢、特殊性能钢。结构钢用于制造工程结构和机械零件。工程结构用钢一般属于低碳钢范围内，在轧制或正火状态下使用，很少进行热处理，适用于焊接。机械零件用钢大多需要进行热处理。

二、 碳素钢

1．碳素钢分类 按碳的质量分数又可分为低碳钢(＜0.25%）；中碳钢(＝0.25％～0.60％)；高碳钢（＞0.60％)。

按钢的冶金质量和钢中有害杂质元素硫、磷的质量分数分普通质量钢；优质钢；高级优质钢。

普通质量钢又分为只保证化学成分不保证机械性能的和只保证机械性能不保证化学成分的两种。

2 、钢的编号

（1）普通碳素结构钢 碳素结构钢牌号表示方法由代表屈服点屈字的汉语拼音字母、屈服极限数值、质量等级符号及脱氧方法符号四个部分按顺序组成。

牌号中Q表示“屈”；A、B、C、D表示质量等级，它反映了碳素钢结构中有害杂质（S、P）质量分数的多少，（C、D）级硫、磷质量分数最低、质量好，可作重要焊接结构件。例如Q235AF，即表示屈服点为235N／mm2、A等级质量的沸腾钢。D级质量最好，A级最差。

普通碳素结构钢的硫、磷含量较多，但由于冶炼容易，工艺性好，价格便宜， 2 在力学性能上一般能满足普通机械零件及工程结构件的要求，因此用量很大，约占钢材总量的70％。

（2）优质碳素结构钢 其牌号用两位数字表示，两位数字表示钢中平均碳质量分数的万倍。例如45钢，表示平均c =0.45%；08钢表示平均c =0.08%。优质碳素结构钢按锰的质量分数不同，分为普通锰钢(Mn＝0.25%～0.80%)与较高锰的钢(Mn=0.70%～1.20%)两组。较高锰的优质碳素结构钢牌号数字后加“Mn”，如45Mn。优质碳素结构钢S、P含量较低，非金属夹杂物也较少，因此机械性能比碳素结构钢优良，被广泛用于制造机械产品中较重要的结构钢零件，为了充分发挥其性能潜力，一般都是在热处理后使用。

简介

Q345是一种钢材的材质。它是低合金钢（C<0.2%)，广泛应用于桥梁、车辆、船舶、压力容器等。Q代表的是这种材质的屈服强度，后面的345，就是指这种材质的屈服值，在345兆帕左右。并会随着材质的厚度的增加而使其屈服值减小。

Q345的各种型材(4张)

编辑本段性能

Q345综合力学性能良好，低温性能亦可，塑性和焊接性良好，用做中低压容器、油罐、车辆、起重机、矿山机械、电站、桥梁等承受动荷的结构、机械零件、建筑结构、一般金属结构件，热轧或正火状态使用，可用于-40℃以下寒冷地区的各种结构。

编辑本段分类

Q345按等级可分为Q345A，Q345B，Q345C，Q345D，Q345E。它们所代表的，主要是冲击的温度有所不同。

Q345A级，是不做冲击;

Q345B级，是20度常温冲击;

Q345C级，是0度冲击;

Q345D级，是－20度冲击;

Q345E级，是－40度冲击。

在不同的冲击温度，冲击的数值也有所不同。

编辑本段Q345与16Mn

Q345钢是老牌号的12MnV、14MnNb、18Nb、16MnRE、16Mn等多个钢种的替代，而并非仅替代16Mn钢一种材料。在化学成分上，16Mn与Q345也不尽相同。更重要的是两种钢材按屈服强度的不同而进行的厚度分组尺寸存在较大差异，而这必将引起某些厚度的材料的许用应力的变化。因此，简单地将16Mn钢的许用应力套用在Q345钢上是不合适的,而应根据新的钢材厚度分组尺寸重新确定许用应力。

Q345钢的主要组成元素比例与16Mn钢基本相同，区别是增加了V、Ti、Nb微量合金元素。少量的V、Ti、Nb合金元素能细化晶粒，提高钢的韧性，钢的综合机械性能得到较大提高。也正因为如此，钢板的厚度才可以做得更大一些。因此，Q345钢的综合机械性能应当优于16Mn钢，特别是它的低温性能更是16Mn钢所不具备的。Q345钢的许用应力略高于16Mn钢。 Q345槽钢Q345钢管Q345 钢板
