调制的概念

  • 格式：doc
  • 大小：13.13 KB
  • 文档页数：3

- 1 - 调制的概念

调制是一种将信息信号转换为载波信号的技术，是无线通信系统中不可或缺的一环。调制技术的发展，为无线通信的高速、高质量传输提供了基础，也为人类的通信交流提供了更为广阔的空间。

一、调制的基本概念

调制是指将信息信号通过调制器转换为与其不同的载波信号，从而实现信息的传输。调制的基本原理是在载波信号上叠加信息信号，通过改变载波信号的某些特征，如频率、振幅、相位等，来携带信息信号并传输到接收端。在接收端，通过解调器将信息信号从载波信号中分离出来，恢复原始的信息信号。

调制的主要作用是将信息信号从低频带转换到高频带，使其能够通过无线信道进行传输。同时，调制技术还可以将不同的信息信号分配到不同的频段，从而实现多路复用，提高信道利用率。

二、调制的分类

调制技术根据不同的调制方式，可以分为模拟调制和数字调制两种。

1、模拟调制

模拟调制是指将模拟信号通过调制器转换为模拟载波信号的过程。模拟调制技术的主要种类有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。其中，幅度调制是通过改变载波信号的振幅来携带信息信号，而频率调制和相位调制则是通过改变载波信号的频率和相位来携带信息信号。 - 2 - 2、数字调制

数字调制是指将数字信号通过调制器转换为数字载波信号的过程。数字调制技术的主要种类有振幅移位键控调制（ASK）、频率移位键控调制（FSK）和相位移位键控调制（PSK）等。数字调制技术是数字通信系统中不可或缺的一部分，可以实现高速、高质量的数据传输。

三、调制的应用

调制技术广泛应用于无线通信、广播电视、卫星通信、雷达测量等领域。其中，无线通信是调制技术的主要应用领域之一。在无线通信系统中，调制技术可以将语音、图像、数据等信息信号转换为高频信号进行传输，实现移动通信、卫星通信、物联网等应用。

同时，调制技术在广播电视领域也有重要应用。广播电视信号是通过调制技术将音视频信号转换为电磁波进行传输，从而实现广播电视的覆盖和传播。

在卫星通信领域，调制技术也是关键的一环。卫星通信系统需要将地面站的信号转换为高频信号，通过卫星进行传输，再将信号转换为地面站可以处理的信号。调制技术在卫星通信系统中发挥着重要的作用。

四、调制技术的发展

随着无线通信技术的不断发展，调制技术也在不断地更新和升级。传统的模拟调制技术已经逐渐被数字调制技术所取代。数字调制技术可以实现更高的数据传输速率和更好的信号质量，成为当前无线通信系统中的主流调制技术。 - 3 - 同时，调制技术的应用领域也在不断扩展。随着物联网技术的发展，调制技术也在智能家居、智能交通、智能医疗等领域发挥着越来越重要的作用。

总之，调制技术是无线通信系统中不可或缺的一环，为信息的高速、高质量传输提供了基础。随着无线通信技术的不断发展，调制技术也在不断地更新和升级，为人类的通信交流提供了更为广阔的空间。

合集下载

通信原理基本符号概念

通信原理基本符号概念

第 1 页 共 3 页 通信原理基本符号概念

1. 信源（Sender）：负责将原始信息（如声音、文字、图像、视频等）转换为电信号。

2. 信道（Channel）：传输信息的媒介，包括有线信道（如电话线、光纤）和无线信道（如电磁波、卫星通信）。

3. 调制（Modulation）：将电信号转换为可以在信道上传输的形式的过程。

4. 编码（Encoding）：将原始信息转换为适合调制的过程。

5. 滤波器（Filter）：用于调整信号的频率成分，以满足调制和解调的要求。

6. 放大器（Amplifier）：用于增强或放大信号的强度，以满足传输和接收的要求。

7. 信宿（Receiver）：负责将接收到的信号还原为原始信息。

8. 解调（Decoding）：将经过调制的信号还原为电信号的过程。

9. 噪声源（Noise Source）：在通信系统中引入噪声的来源，会影响通信质量。

10. 均衡器（Equalizer）：用于补偿信道特性的变化，以提高通信质量。

1. 协议（Protocol）：一组规则和约定，用于控制和协调通信过程中的数据交换。

2. 消息（Message）：用于交换的数据单元，通常包含一个或多个数据包。

3. 数据包（Packet）：消息的基本单元，通常包含头部信息和实际数据。 第 2 页 共 3 页 4. 封装（Encapsulation）：将数据包封装在协议数据单元中，并进行必要的头部信息处理的过程。

5. 分段（Segmentation）：将数据分成更小的数据包，以便于传输和组装的过程。

6. 重组（Reassembly）：将接收到的数据包重新组装成原始数据的过程。

7. 差错控制（Error Control）：通过某种方式检测和纠正传输过程中的错误，以保证数据的正确性。

8. 流量控制（Traffic Control）：通过某种方式控制通信过程中的数据流量，以保证通信质量。

pwm同步调制和异步调制

pwm同步调制和异步调制

pwm同步调制和异步调制

摘要：

一、引言

二、PWM 同步调制和异步调制的概念

三、PWM 同步调制的原理与实现

1.PWM 信号的基本原理

2.同步调制的原理

3.同步调制的实现方法

四、PWM 异步调制的原理与实现

1.异步调制的原理

2.异步调制的实现方法

五、两种调制方式的比较与选择

六、总结

正文：

一、引言

脉宽调制（PWM）是一种在通信、控制等领域广泛应用的调制技术。根据数据传输的时序关系，PWM 调制可分为同步调制和异步调制两种。本文将对这两种调制方式进行详细介绍。

二、PWM 同步调制和异步调制的概念

1.同步调制：在同步调制中，数据的传输与载波信号的周期同步。调制器根据输入数据改变载波信号的脉冲宽度，以此来传输数据。 2.异步调制：在异步调制中，数据的传输与载波信号的周期不同步。调制器根据输入数据改变载波信号的脉冲宽度，以此来传输数据。

三、PWM 同步调制的原理与实现

1.PWM 信号的基本原理

脉宽调制信号是一种模拟信号，通过改变信号的脉冲宽度来表示不同的电压或电流值。脉宽调制信号的宽度与占空比成正比，而占空比又与输入数据信号成比例。

2.同步调制的原理

同步调制中，数据信号与载波信号的周期是同步的。调制器根据输入数据信号改变载波信号的脉冲宽度，从而实现数据传输。

3.同步调制的实现方法

同步调制方法主要有以下几种：

（1）直接数字脉宽调制（DDPWM）：通过数字信号处理技术直接生成

PWM 信号。

（2）间接数字脉宽调制（IDDPWM）：先将数字信号转换为模拟信号，再通过模拟 PWM 电路生成 PWM 信号。

（3）可编程逻辑控制器（PLC）：利用可编程逻辑器件实现 PWM 信号的生成与控制。

四、PWM 异步调制的原理与实现

1.异步调制的原理

异步调制中，数据信号与载波信号的周期不同步。调制器根据输入数据信号改变载波信号的脉冲宽度，从而实现数据传输。 2.异步调制的实现方法

DPSK调制

DPSK调制

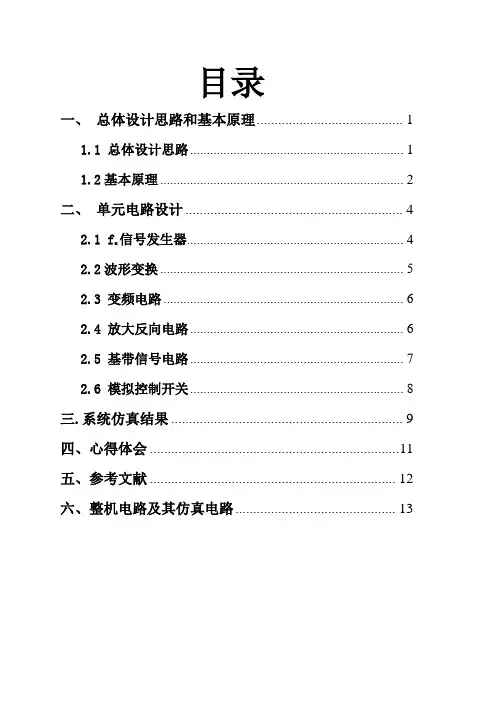

目录

一、 总体设计思路和基本原理 ......................................... 1

1.1 总体设计思路 ................................................................ 1

1.2基本原理 ......................................................................... 2

二、 单元电路设计 ............................................................. 4

2.1 fc信号发生器................................................................. 4

2.2波形变换 ......................................................................... 5

2.3 变频电路 ........................................................................ 6

2.4 放大反向电路 ................................................................ 6

2.5 基带信号电路 ................................................................ 7

2.6 模拟控制开关 ................................................................ 8

三.系统仿真结果 ................................................................. 9

DQPSK调制

DQPSK调制

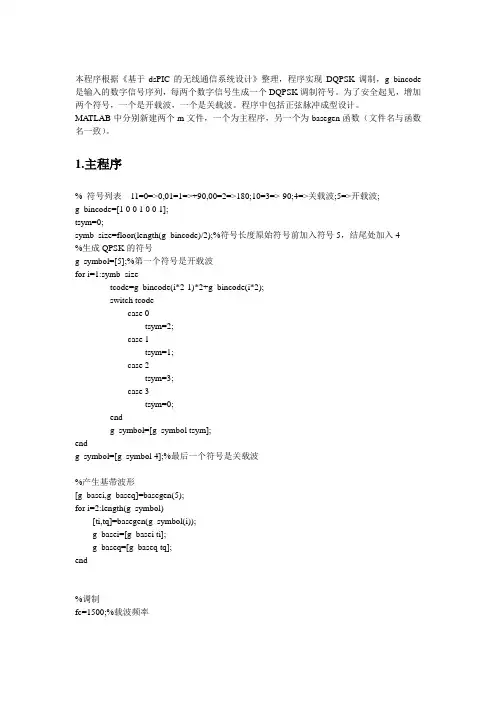

本程序根据《基于dsPIC的无线通信系统设计》整理，程序实现DQPSK调制，g_bincode是输入的数字信号序列，每两个数字信号生成一个DQPSK调制符号。为了安全起见，增加两个符号，一个是开载波，一个是关载波。程序中包括正弦脉冲成型设计。
