5032晶振封装尺寸

一、引言

晶振是电子元器件中的一种重要部件，主要用于提供时钟信号。在各种电子设备中都有广泛应用，如计算机、手机、数码相机等。而晶振封装尺寸则是晶振设计和制造中的一个重要参数。

二、晶振封装形式

晶振的封装形式有多种，常见的有DIP（双列直插式）、SMD（表面贴装式）和TO（金属外壳）等。其中，SMD封装形式是目前应用最广泛的一种，其尺寸也是最小的。

三、晶振封装尺寸

5032晶振是SMD封装形式中比较常用的一种型号。其尺寸为5.0mm x 3.2mm x 1.2mm，其中5.0mm表示长，3.2mm表示宽，1.2mm表示高。

四、晶振引脚数量

5032晶振引脚数量为4个，其中两个为输入脚（IN+和IN-），另外两个为输出脚（OUT+和OUT-）。

五、晶振引脚排列方式

5032晶振引脚排列方式为双排直线式。其中输入脚和输出脚分别位于晶振的两端，输入脚和输出脚之间相隔一个距离，方便焊接。

六、晶振封装材料

5032晶振封装材料一般为陶瓷，其具有较好的耐高温性和耐冲击性。同时，陶瓷材料还具有较好的介电性能，能够有效避免电路中的干扰。

七、晶振封装工艺

5032晶振封装工艺主要包括以下步骤：

1. 印刷钎焊膏：在PCB板上印刷钎焊膏，为后续焊接做准备。

2. 贴附晶振：将5032晶振放置在PCB板上，并通过贴片机精确地将其固定在钎焊膏上。

3. 烘烤：通过烘烤机对PCB板进行加热处理，使得钎焊膏与晶振之间形成牢固的连接。

4. 检测：对已经完成的PCB板进行检测，确保晶振与其他元器件之间没有任何问题。

八、总结

5032晶振封装尺寸为5.0mm x 3.2mm x 1.2mm，引脚数量为4个，引脚排列方式为双排直线式，封装材料为陶瓷，封装工艺包括印刷钎焊膏、贴附晶振、烘烤和检测等步骤。这些参数和工艺步骤的合理设计和实施，对于晶振的性能和稳定性具有重要的影响。

合集下载

MEMS晶振与石英晶振的比较分析

MEMS晶振与石英晶振的比较分析

４００－８８８－２４８３

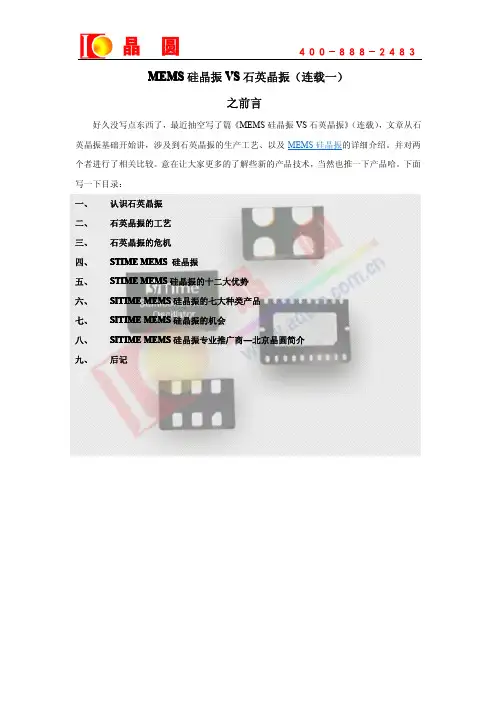

MEMS硅晶振VS石英晶振（连载一）

之前言

好久没写点东西了，最近抽空写了篇《MEMS硅晶振VS石英晶振》（连载），文章从石

英晶振基础开始讲，涉及到石英晶振的生产工艺、以及MEMS硅晶振的详细介绍。并对两

个者进行了相关比较。意在让大家更多的了解些新的产品技术，当然也推一下产品哈。下面

写一下目录：

一、认识石英晶振

二、石英晶振的工艺

三、石英晶振的危机

四、STIMEMEMS硅晶振

五、STIMEMEMS硅晶振的十二大优势

六、SITIMEMEMS硅晶振的七大种类产品

七、SITIMEMEMS硅晶振的机会

八、SITIMEMEMS硅晶振专业推广商---北京晶圆简介

九、后记MEMS硅晶振VS石英晶振（连载二）

之认识石英晶振

其实石英晶振这种说法本身并不十分准确，但长久以来大家已经形成了习惯，那就这样

写呵。石英晶振大体可以分为有源与无源两大种类，我们分别介绍一下：

首先是无源晶振，无源晶振也叫晶体、谐振器。英文名称是：crystal或Xtal。无源晶振是

大陆的叫法，其主要由石英晶片、基座、外壳、银胶、银等成分组成。根据引线状况

可分为直插（有引线）与表面贴装（无引线）两种类型。现在常见的主要封装型号有

HC-49U、HC-49S、UM-1、UM-4、UM-5与SMD。其工作时，自身不能产生振荡，

需借外围电路（电容）配合才可产生振荡。常见的形状如下图所示：

同样，有源晶振也是大陆的叫法，又叫钟振、晶振、振荡器。英文名称是：oscillator。

其除了石英晶片、基座、金属外壳、银胶、银等成分组成之外，还需要起振芯片（也叫线路）。

正是因为将振荡电路嵌入了产品之内，所以只要给其所需要的电压，便可以产生振荡。基中

压控振荡器（VCXO）、温补振荡器（TCXO）等也属于有源晶振的范畴。

一般普通的有源晶振都是四脚表贴的，常见的主要封装型号有7050、5032、3225、2520。

如下图所示：目前国内很少有能生产2520封装尺寸的振荡器厂商。

晶体振荡原理

晶体振荡原理

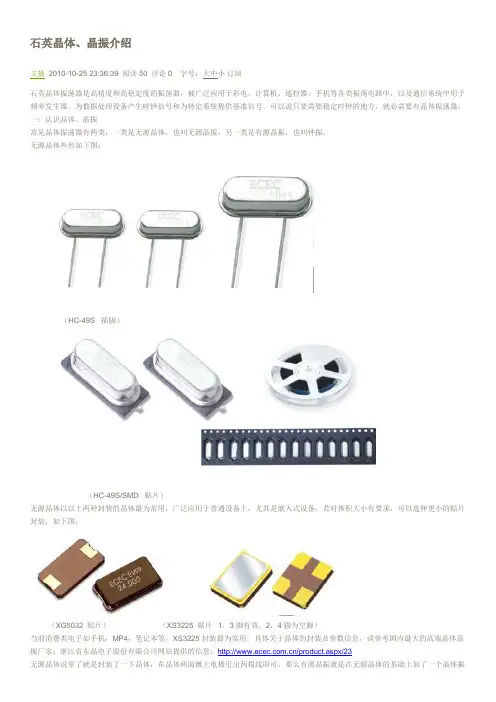

石英晶体、晶振介绍
