双电源自动切换装置工作原理

HSQ1系列双电源自动切换装置





点击浏览大图收藏此产品



公司名称：



更新时间：



所

在

地：



生产地址：



已获点击：



杭申控股集团有限公司



2014-07-03 20:17:24





浙江



2950

【简单介绍】

HSQ1系列双电源自动切换装置

【详细说明】

HSQ1系列双电源自动切 换装置（以下简称切换装置）适用于交流50Hz，额定绝缘电压690V，额定工作

电压400V及以下，额定工作电流从6A到3200A，具有常用电源（电网）和备用电源（电网或发电机）的供

电系统中，因其中一路发生故障而进行电源之间的自动切换，以保证供电的可靠性和安全性，本产品符合

IEC60947-6-1（1998）《自动转换开关电器》、GB/T14048.11-2002《自动转换开关电器》等标准。

切换装置适用于紧急供电，在转换电源期间中止向负载供电。

二、产品特点

本切换装置是全新一代的产品。控制器方 面，应用微处理机智能控制，不但检测精度、可靠性高，而

且许多参数（切换延时，电压阈值等）由用户现场可调；自投自复和自投不自复现场可调，还有遥控分闸

功能，用于消防控制。HSQ1的电网-发电机型控制器，在上述功能基础上还有一个信号输出，用于启/停发

电机。在开关本体方面，配用了最新式的电动操作机构，开关本体的体积小，高度低，机械联锁的可靠性

好。本切换装置与国内外其它厂家的同类产品相比，具有以下特点：

▲ 采用智能型控制器，对两路电源的三相都进行检测，检测精度高，保证负载获得符合使用要求的电源。

▲ 开关本体带“0"位，即具有两台断路器同时处于分闸状态的位置，便于下级线路的检修。

▲ 控制器可接受消防信号，将两台断路器同时分闸。

▲ 电网—发电机型控制器带有自动启、停发电机信号。

双电源切换开关原理

双电源切换开关是一种用于电气系统中的重要设备，它能够在主电源出现故障或者需要维护时，自动切换到备用电源，保障电气系统的持续稳定运行。其原理是基于电路设计和控制逻辑，下面将详细介绍双电源切换开关的原理及其工作过程。

首先，双电源切换开关由主电源输入、备用电源输入、负载输出和控制单元组成。主电源和备用电源分别接入到开关的两个输入端，而负载则连接到输出端。控制单元负责监测主备电源的状态，并根据设定的逻辑条件进行切换操作。

在正常情况下，主电源供电正常，控制单元会监测主电源的电压、频率等参数，确保主电源处于正常工作状态。同时，备用电源处于待机状态，保持与负载隔离，以防止电源干扰。

当主电源发生故障或者需要维护时，控制单元会检测到主电源异常，并立即启动切换流程。首先，控制单元会断开主电源的输出，并切换到备用电源。在切换过程中，控制单元会对备用电源进行监测，确保备用电源能够正常接管负载，并逐渐稳定输出电压和频率。一旦备用电源稳定，控制单元会将负载切换到备用电源上，完成整个切换过程。

需要注意的是，双电源切换开关的切换过程需要尽可能短暂，以减少对负载的影响。因此，在设计和选择双电源切换开关时，需要考虑其切换速度、稳定性和可靠性，以确保在主备电源切换时不会对电气设备和负载造成损坏或影响。

总之，双电源切换开关通过监测主备电源状态和控制切换逻辑，实现了在主电源故障时自动切换到备用电源，保障了电气系统的可靠运行。合理的设计和选择双电源切换开关对于电气系统的稳定性和可靠性至关重要，希望本文对双电源切换开关的原理和工作过程有所帮助。

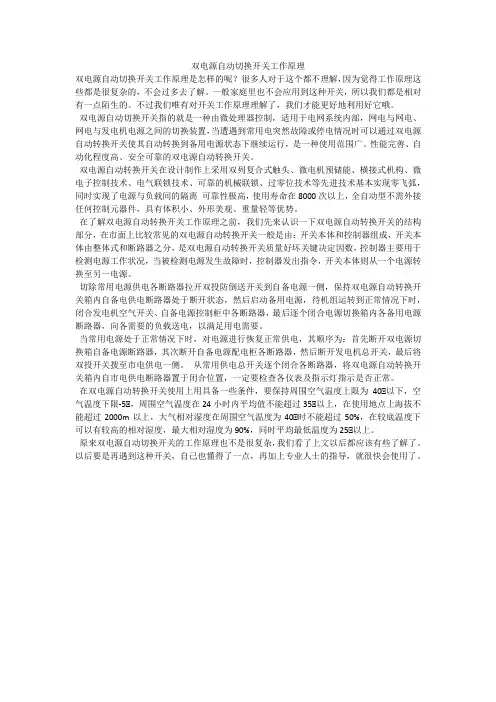

双电源自动切换开关工作原理

双电源自动切换开关工作原理是怎样的呢？很多人对于这个都不理解，因为觉得工作原理这些都是很复杂的，不会过多去了解。一般家庭里也不会应用到这种开关，所以我们都是相对有一点陌生的。不过我们唯有对开关工作原理理解了，我们才能更好地利用好它哦。

双电源自动切换开关指的就是一种由微处理器控制，适用于电网系统内部，网电与网电、网电与发电机电源之间的切换装置，当遭遇到常用电突然故障或停电情况时可以通过双电源自动转换开关使其自动转换到备用电源状态下继续运行，是一种使用范围广、性能完善、自动化程度高、安全可靠的双电源自动转换开关。

双电源自动转换开关在设计制作上采用双列复合式触头、微电机预储能、横接式机构、微电子控制技术、电气联锁技术、可靠的机械联锁、过零位技术等先进技术基本实现零飞弧，同时实现了电源与负载间的隔离 可靠性极高，使用寿命在8000次以上，全自动型不需外接任何控制元器件，具有体积小、外形美观、重量轻等优势。

在了解双电源自动转换开关工作原理之前，我们先来认识一下双电源自动转换开关的结构部分，在市面上比较常见的双电源自动转换开关一般是由：开关本体和控制器组成，开关本体由整体式和断路器之分，是双电源自动转换开关质量好坏关键决定因数，控制器主要用于检测电源工作状况，当被检测电源发生故障时，控制器发出指令，开关本体则从一个电源转换至另一电源。

切除常用电源供电各断路器拉开双投防倒送开关到自备电源一侧，保持双电源自动转换开关箱内自备电供电断路器处于断开状态，然后启动备用电源，待机组运转到正常情况下时，闭合发电机空气开关、自备电源控制柜中各断路器，最后逐个闭合电源切换箱内各备用电源断路器，向各需要的负载送电，以满足用电需要。

当常用电源处于正常情况下时，对电源进行恢复正常供电，其顺序为：首先断开双电源切换箱自备电源断路器，其次断开自备电源配电柜各断路器，然后断开发电机总开关，最后将双投开关拨至市电供电一侧。 从常用供电总开关逐个闭合各断路器，将双电源自动转换开关箱内自市电供电断路器置于闭合位置，一定要检查各仪表及指示灯指示是否正常。

双电源切换开关使用说明

双电源切换开关是一种用于切换电源供电的设备，可以同时连接两个电源，并在其中一个电源供电中断或故障时自动切换到另一个电源供电。本文将为您提供双电源切换开关的使用说明，希望能帮助您了解如何正确操作和维护该设备。

一、双电源切换开关的结构和工作原理

二、双电源切换开关的安装

1.确定合适的安装位置：选择一个离电源和负载均较近的位置，确保电线的连接方便。

2.连接电源和负载：将电源A的正、负极分别与开关的A1、A2端子相连，将电源B的正、负极分别与开关的B1、B2端子相连。将负载的正极与开关的C1端子相连，并将负载的负极与开关的C2端子相连。

3.接地：连接适当的接地线，确保设备的安全运行。

4.检查连接：仔细检查所有接线，确保连接牢固，以免引起电流异常或其他故障。

三、双电源切换开关的操作

1.手动切换：切换开关通常有手动操作和自动操作两种模式。在手动模式下，您可以通过旋转开关上的切换按钮来手动切换电源。

a.将切换按钮旋转至"A"端，此时，电源A将为负载供电，电源B处于断开状态。 b.将切换按钮旋转至"B"端，此时，电源B将为负载供电，电源A处于断开状态。

2.自动切换：在自动模式下，当电源A的电流异常或故障时，开关会自动切换到电源B。

a.将切换按钮旋转至"AUTO"端，此时，开关将自动检测电源A和电源B的状态，并在电源A异常时切换到电源B。

四、双电源切换开关的注意事项

1.避免过载：确保负载的额定功率不超过开关的额定功率，以免造成开关过载，影响设备的正常工作。

2.注意电流方向：在连接电源和负载时，确保正、负极的连接方向正确，避免电流逆向或短路引起的故障。

3.定期检查和维护：定期检查开关的连接和固定情况，确保各部件正常工作。同时，定期清洁开关的外壳，避免灰尘或杂物进入设备内部。

4.防止高温和潮湿环境：避免安装开关在高温或潮湿环境中，以免影响设备的正常运行和寿命。

5.注意安全操作：在操作开关时，务必按照说明进行，严禁擅自拆卸或改动设备，以免造成不必要的损坏或危险。
