电子显微技术

二硫化钼的电子显微分析的报告，600字

二硫化钼是一种非常常见的材料，它广泛应用于航空、航天、船舶、军工和其他领域。二硫化钼由钼原子两两配对，形成Mo（S2）2核心结构。本文将介绍电子显微分析中的一些常用方法，以及如何通过这些方法对二硫化钼进行分析。

一、X射线衍射(XRD)

X射线衍射是一种利用X射线技术测量受试样品晶体结构的分析方法，可以快速准确地确定样品的结构和性质。X射线衍射在二硫化钼分析中可以使样品处理更加快速，有效地确定它的晶体学结构，这能够为实验室提供有用的信息，有助于进一步分析。

二、扫描电子显微镜（SEM）

扫描电子显微镜是一种精密的电子显微镜，它可以用来研究大小小于0.1微米的物体形状和细节。可以将二硫化钼的样品放置在扫描电子显微镜的金属腔内，利用扫描电子显微镜来研究它的形状，从而推断出其相关物性信息。

三、X射线光电子能谱（XPS）

X射线光电子能谱是一种利用X射线技术对物质各种化学元素的谱图分析。可以通过X射线光电子能谱，确定样品中元素的性质、比例等，为进一步分析提供有用信息。

四、Raman光谱

Raman光谱是一种用于表征物质结构的分析方法，它主要基于Raman散射原理。可以使用Raman光谱对二硫化钼进行分析，研究其结构变化等，以期获得更多有用信息。

综上所述，电子显微分析是了解二硫化钼的有效方法，包括X射线衍射（XRD），扫描电子显微镜（SEM），X射线光电子能谱（XPS）和Raman光谱等。通过这些方法，可以快速准确地了解二硫化钼的性质，从而帮助实验室完成进一步的专业分析工作。

电子显微分析技术及应用

材料测试技术是材料科学与工程研究以及应用的重要手段和方法,目的就是要了解、获知材料的成分、组织结构、性能以及它们之间的关系,即材料的基本性质和基本规律。同时为发展新型材料提供新途径、新方法或新流程。在现代制造业中,测试技术具有非常重要的地位和作用。材料的组织形貌观察,主要是依靠显微镜技术,光学显微镜是在微米尺度上观察材料的组织及方法，电子显微分析技术则可以实现纳米级的观察。透射电子显微镜、扫描电子显微镜和电子探针仪等已成为从生物材料、高分子材料到金属材料的广阔范围内进行表面分析的不可缺少的工具。下面将主要介绍其原理及应用。

1.透射电子显微镜（TEM）

a）透射电子显微镜 b)透射光学显微镜

图1：透射显微镜构造原理和光路

透射电子显微镜(TEM)是一种现代综合性大型分析仪器，在现代科学、技术的研究、开发工作中被广泛地使用。

所谓电子显微镜是以电子束为照明光源的显微镜。由于电子束在外部磁场或电场的作用下可以发生弯曲，形成类似于可见光通过玻璃时的折射现象，所以我们就可以利用这一物理效应制造出电子束的“透镜”，从而开发出电子显微镜。而作为透射电子显微镜(TEM)其特点在于我们是利用透过样品的电子束来成像，这一点有别于扫描电子显微镜。由于电子波的波长大大小于可见光的波长(100kV的电子波的波长为0．0037nm，而紫光的波长为400nm)，根据光学理论，我们可以预期电子显微镜的分辨本领应大大优于光学显微镜。

图l是现代TEM构造原理和光路。可以看出TEM的镜筒(Column)主要有三部分所构成：(1)照明系统，即电子枪；(2)成像系统，主要包括聚光镜、物镜、中间镜和投影镜；(3)观察系统。

通过TEM中的荧光屏，我们可以直接几乎瞬时观察到样品的图像或衍射花样。我们可以一边观察，一边改变样品的位置及方向，从而找到我们感兴趣的区域和方向。在得到所需图像后，可以利用相机照相的方法把图像记录下来。现在新一代TEM也有的装备了数字记录系统，可以将图像直接记录到计算机中去，这样可以大大提高工作效率。

综述与评论

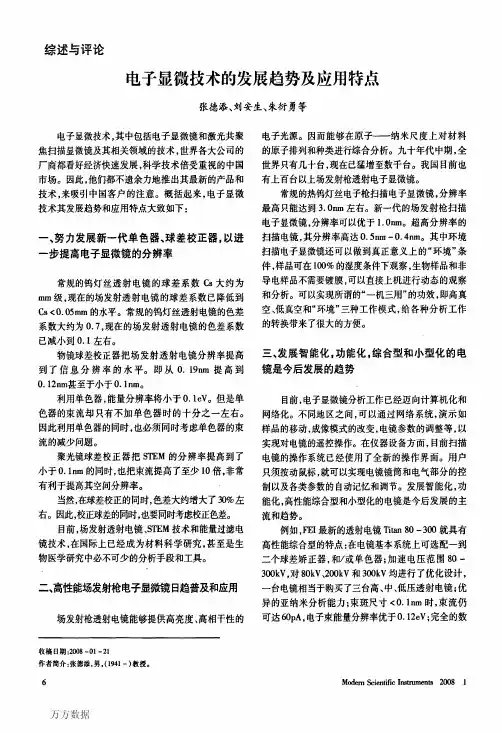

电子显微技术的发展趋势及应用特点

张德添、刘安生、朱衍勇等

电子显微技术，其中包括电子显微镜和激光共聚

焦扫描显微镜及其相关领域的技术，世界各大公司的厂商都看好经济快速发展，科学技术倍受重视的中国市场。因此，他们都不遗余力地推出其最新的产品和

技术，来吸引中国客户的注意。概括起来，电子显微技术其发展趋势和应用特点大致如下：

一、努力发展新一代单色器、球差校正器，以进

一步提高电子显微镜的分辨率

常规的钨灯丝透射电镜的球差系数Ｃｓ大约为ｍｍ级，现在的场发射透射电镜的球差系数已降低到

Ｃｓ＜０．０５ｍｍ的水平。常规的钨灯丝透射电镜的色差系数大约为０．７，现在的场发射透射电镜的色差系数

已减小到０．１左右。物镜球差校正器把场发射透射电镜分辨率提高到了信息分辨率的水平。即从０．１９ｎｍ提高到

０．１２ｎｍ甚至于小于０．１ｎｍ。利用单色器，能量分辨率将小于０．１ｅＶ。但是单色器的束流却只有不加单色器时的十分之一左右。

因此利用单色器的同时，也必须同时考虑单色器的束流的减少问题。聚光镜球差校正器把ＳＴＥＭ的分辨率提高到了

小于０．１ｎｍ的同时，也把束流提高了至少１０倍，非常

有利于提高其空间分辨率。当然，在球差校正的同时，色差大约增大了３０％左

右。因此，校正球差的同时，也要同时考虑校正色差。

目前，场发射透射电镜、ＳＴＥＭ技术和能量过滤电镜技术，在国际上已经成为材料科学研究，甚至是生

物医学研究中必不可少的分析手段和工具。

二、高性能场发射枪电子显微镜日趋普及和应用

场发射枪透射电镜能够提供高亮度、高相干性的

收稿日期：２００８—０１－２１作者简介：张德添，男，（１９４１一）教授。

６电子光源。因而能够在原子——纳米尺度上对材料的原子排列和种类进行综合分析。九十年代中期，全

世界只有几十台，现在已猛增至数千台。我国目前也

有上百台以上场发射枪透射电子显微镜。常规的热钨灯丝电子枪扫描电子显微镜，分辨率

最高只能达到３．Ｏｎｍ左右。新一代的场发射枪扫描电子显微镜，分辨率可以优于１．０ｎｍ。超高分辨率的

西北医学教育２００９年１０月　第１７卷第５期　ＮＯＲＴＨＷＥＳＴ　ＭＥＤＩＣＡＬ　ＥＤＵＣＡ￣ＯＮ　０ｃｔ．２０ｏ９　ｖ。１．１７　Ｎ。．５　

于学生如何获取与该问题相关的医学综合知识，从而要求他们　

必须要掌握一个完整的知识体系。　现代信息社会，病理学知识日新月异地更新发展。我们在　

教学中需要充分利用现代化教学手段将新的知识传授给学生，　以达到教师的主导作用与学生的积极性相结合；学生的学习责　

任感与智力充分发展相结合；抽象的理论与临床病理实物标本　

相结合。培养学生运用病理学知识的能力，达到提高教学水平、　

培养人才之效果。　

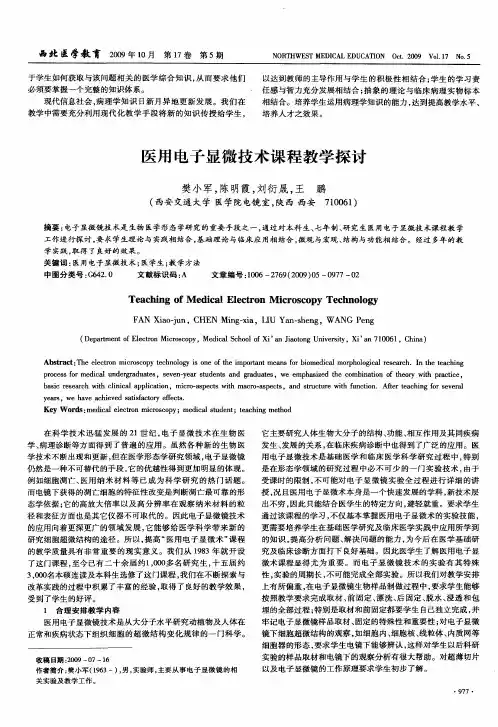

医用电子显微技术课程教学探讨　

樊小军，陈明霞，刘衍晟，王　鹏　

（西安交通大学医学院电镜室，陕西西安７１００６１）　

摘要：电子显微镜技术是生物医学形态学研究的重要手段之一，通过对本科生、七年制、研究生医用电子显微技术课程教学　

工作进行探讨，要求学生理论与实践相结合，基础理论与临床应用相结合，微观与宏观、结构与功能相结合。经过多年的教　

学实践，取得了良好的效果。　关键词：医用电子显微技术；医学生；教学方法　

中图分类号：Ｇ６４２．０　文献标识码：Ａ　文章编号：１００６—２７６９（２００９）０５—０９７７—０２　

Ｔｅａｃｈｉｎｇ　ｏｆ　Ｍｅｄｉｃａｌ　Ｅｌｅｃｔｒｏｎ　Ｍｉｃｒｏｓｃｏｐｙ　Ｔｅｃｈｎｏｌｏｇｙ　

ＦＡＮ　Ｘｉａｏ－ｊｕｎ，ＣＨＥＮ　Ｍｉｎｇ—ｘｉａ，ＬＩＵ　Ｙａｎ－ｓｈｅｎｇ，ＷＡＮＧ　Ｐｅｎｇ　

（Ｄｅｐａｒｔｍｅｎｔ　ｏｆ　Ｅｌｅｃｔｒｏｎ　Ｍｉｃｒｏｓｃｏｐｙ，Ｍｅｄｉｃａｌ　Ｓｃｈｏｏｌ　ｏｆ　Ｘｉ’ａｎ　Ｊｉａｏｔｏｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｘｉ’ａｎ　７　１００６１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｅｌｅｃｔｒｏｎ　ｍｉｃｒｏｓｃｏｐｙ　ｔｅｃｈｎｏｌｏｇｙ　ｉｓ　ｏｎｅ　ｏｆ　ｔｈｅ　ｉｍｐｏｒｔａｎｔ　ｍｅａｎｓ　ｆｏｒ　ｂｉｏｍｅｄｉｃａｌ　ｍｏｒｐｈｏｌｏｇｉｃａｌ　ｒｅｓｅａｒｃｈ．Ｉｎ　ｔｈｅ　ｔｅａｃｈｉｎｇ
