大工19秋《模拟电子技术》在线作业3满分答卷

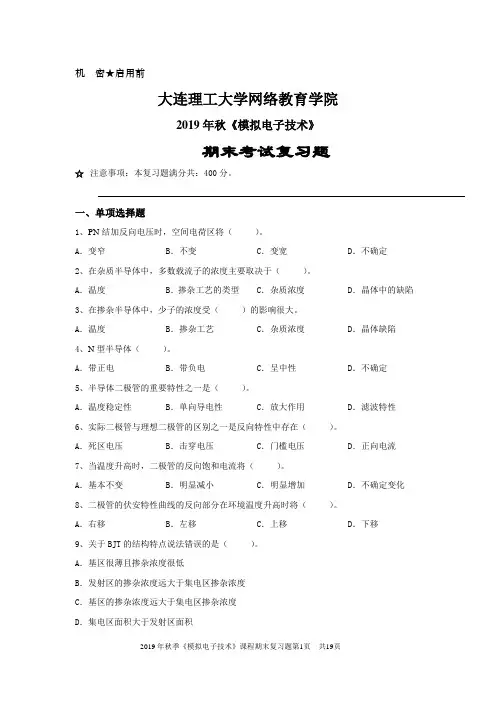

机密★启用前大连理工大学网络教育学院2019年秋《模拟电子技术》期末考试复习题☆注意事项：本复习题满分共：400分。

一、单项选择题1、PN结加反向电压时，空间电荷区将（）。

A．变窄B．不变C．变宽D．不确定2、在杂质半导体中，多数载流子的浓度主要取决于（）。

A．温度B．掺杂工艺的类型C．杂质浓度D．晶体中的缺陷3、在掺杂半导体中，少子的浓度受（）的影响很大。

A．温度B．掺杂工艺C．杂质浓度D．晶体缺陷4、N型半导体（）。

A．带正电B．带负电C．呈中性D．不确定5、半导体二极管的重要特性之一是（）。

A．温度稳定性B．单向导电性C．放大作用D．滤波特性6、实际二极管与理想二极管的区别之一是反向特性中存在（）。

A．死区电压B．击穿电压C．门槛电压D．正向电流7、当温度升高时，二极管的反向饱和电流将（）。

A．基本不变B．明显减小C．明显增加D．不确定变化8、二极管的伏安特性曲线的反向部分在环境温度升高时将（）。

A．右移B．左移C．上移D．下移9、关于BJT的结构特点说法错误的是（）。

A．基区很薄且掺杂浓度很低B．发射区的掺杂浓度远大于集电区掺杂浓度C．基区的掺杂浓度远大于集电区掺杂浓度D．集电区面积大于发射区面积10、某三极管各电极对地电位如图所示，由此可判断该三极管工作在（）。

3.2V8V2.5VTA．饱和状态B．截止状态C．放大状态D．击穿状态11、小信号模型分析法不适合用来求解（）。

A．静态工作点B．电压增益C．输入电阻D．输出电阻12、利用微变等效电路可以计算晶体三极管放大电路的（）。

A．直流参数C．静态工作点B．交流参数D．交流和直流参数13、某单管放大器的输入信号波形为，而输出信号的波形为，则该放大器出现了（）失真。

A．交越B．截止C．饱和D．阻塞性14、交流信号从b、e极之间输入，从c、e极之间输出，e极为公共端的放大电路是（）。

A．共基极放大器B．共模放大器C．共射极放大器D．共集电极放大器15、以下不是共集电极放大电路的是（）。

【奥鹏教育】大工19秋《模拟电子技术》在线作业3-辅导资料试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
【选择题】电压比较器通常工作在()状态。

A.负反馈
B.正反馈
C.开环
D.A或B
【正确选项是】：:D
【选择题】在放大电路中,以下说法错误的是()。

A.若要稳定放大器的增益，应引入交流负反馈
B.为实现稳定输出电流，应引入串联负反馈
C.为实现稳定输出电压，应引入电压负反馈
D.为了稳定静态工作点，可以引入直流负反馈
【正确选项是】：:B
【选择题】反馈放大电路的含义是()。

A.除放大电路以外还有信号通路
B.输出与输入之间有信号通路
C.电路中存在反向传输的信号通路
D.电路中存在使输入信号削弱的反向传输通路
【正确选项是】：:C
【选择题】同相比例运算电路中,电路引入了()负反馈。

A.电流并联
B.电流串联
C.电压并联
D.电压串联
【正确选项是】：:D
【选择题】电压、电流反馈的判断方法说法错误的是()。

A.设RL=0(或vo=0)，若反馈信号仍然存在，则是电流反馈
B.设RL=0(或vo=0)，若反馈信号不存在了，则是电压反馈
C.电流负反馈能稳定输出电压
D.常用方法是“输出短路法”
【正确选项是】：:C
【选择题】若反馈信号正比于输出电压,该反馈为()反馈。

A.电流
B.电压
C.并联
D.串联
【正确选项是】：:B。

19秋学期《模拟电子技术基础Ⅰ》在线平时作业3
试卷总分:100 得分:100
一、单选题 (共 15 道试题,共 60 分)
1.互补输出级采用共集形式是为了使（）。

A.电压放大倍数大
B.不失真输出电压大
C.带负载能力强
答案:C
2.开关型直流电源比线性直流电源效率高的原因是
A.输出端有LC滤波电路
B.调整管工作在开关状态
C.可以不用电源变压器
答案:B
3.功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下负载上获得的最大（）。

A.直流功率
B.有功功率
C.平均功率
D.交流功率
答案:D
4.为增大电压放大倍数，集成运放的中间级多采用（）。

A.共集放大电路
B.共射放大电路
C.共基放大电路
答案:B
5.负载需5A电流驱动的放大器，集成运放应选用（）。

A.高阻型
B.高速型
C.通用型
D.大功率型
答案:D
6.在长尾式的差分放大电路中，Re的主要作用是（）。

A.提高差模电压放大倍数
B.抑制零漂
C.增大差模输入电阻
答案:B
7.为了减小放大电路的输出电阻，应引入（）负反馈
A.电压
B.电流
C.串联
D.并联。

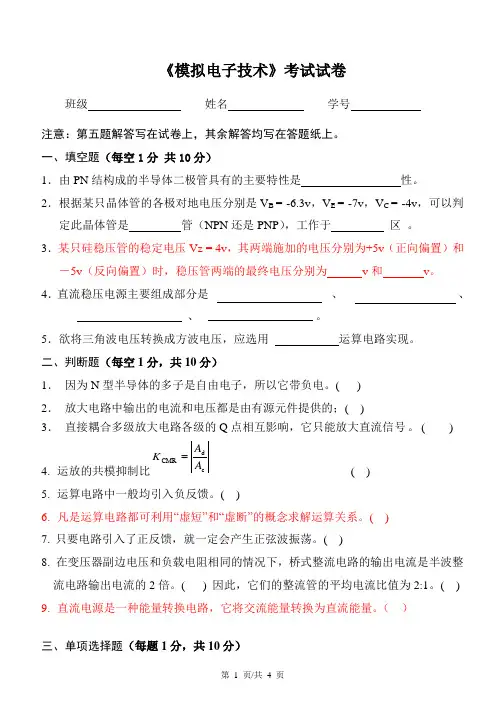

《模拟电子技术》考试试卷班级 姓名 学号 注意：第五题解答写在试卷上，其余解答均写在答题纸上。

一、填空题（每空1分 共10分）1．由PN 结构成的半导体二极管具有的主要特性是 性。

2．根据某只晶体管的各极对地电压分别是V B = -6.3v ，V E = -7v ，V C = -4v ，可以判定此晶体管是 管（NPN 还是PNP ），工作于 区 。

3．某只硅稳压管的稳定电压Vz = 4v ，其两端施加的电压分别为+5v （正向偏置）和－5v （反向偏置）时，稳压管两端的最终电压分别为 v 和 v 。

4．直流稳压电源主要组成部分是 、 、 、 。

5．欲将三角波电压转换成方波电压，应选用 运算电路实现。

二、判断题（每空1分，共10分）1． 因为N 型半导体的多子是自由电子，所以它带负电。

( )2． 放大电路中输出的电流和电压都是由有源元件提供的；( )3． 直接耦合多级放大电路各级的Q 点相互影响，它只能放大直流信号。

( )4. 运放的共模抑制比c d CMR A A K( )5. 运算电路中一般均引入负反馈。

( )6. 凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。

( )7. 只要电路引入了正反馈，就一定会产生正弦波振荡。

( )8. 在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。

( ) 因此，它们的整流管的平均电流比值为2:1。

( ) 9. 直流电源是一种能量转换电路，它将交流能量转换为直流能量。

（ ）三、单项选择题（每题1分，共10分）1．当温度升高时，二极管反向饱和电流将。

A 增大B 减小C 不变D 等于零2．场效应管起放大作用时应工作在漏极特性的。

A 恒流区B 可变电阻区C 夹断区D 击穿区3．直接耦合放大电路存在零点漂移的原因主要是。

A 电阻阻值有误差B 晶体管参数的分散性C 晶体管参数受温度影响D 受输入信号变化的影响4．差动放大电路的主要特点是。
