工艺文件

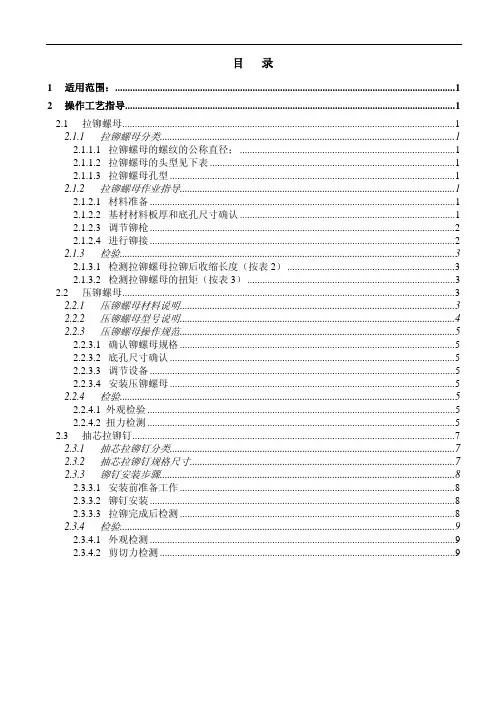

目 录

1 适用范围：........................................................................................................................................1

2 操作工艺指导....................................................................................................................................1

2.1 拉铆螺母.....................................................................................................................................1

2.1.1 拉铆螺母分类......................................................................................................................1

2.1.1.1 拉铆螺母的螺纹的公称直径；......................................................................................1

2.1.1.2 拉铆螺母的头型见下表..................................................................................................1

2.1.1.3 拉铆螺母孔型..................................................................................................................1

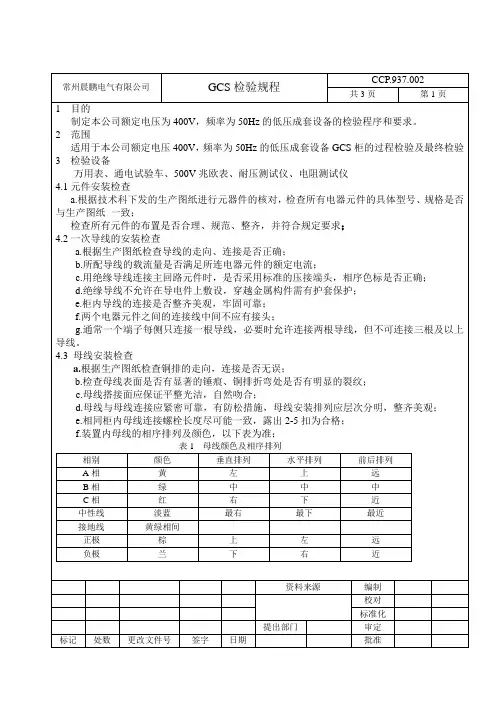

常州晨鹏电气有限公司 GCS检验规程 CCP.937.002

共3页 第1页

1 目的

制定本公司额定电压为400V，频率为50Hz的低压成套设备的检验程序和要求。

2 范围

适用于本公司额定电压400V，频率为50Hz的低压成套设备GCS柜的过程检验及最终检验

3 检验设备

万用表、通电试验车、500V兆欧表、耐压测试仪、电阻测试仪

4.1元件安装检查

a.根据技术科下发的生产图纸进行元器件的核对，检查所有电器元件的具体型号、规格是否与生产图纸 一致；

检查所有元件的布置是否合理、规范、整齐，并符合规定要求；

4.2一次导线的安装检查

a.根据生产图纸检查导线的走向、连接是否正确；

b.所配导线的载流量是否满足所连电器元件的额定电流；

c.用绝缘导线连接主回路元件时，是否采用标准的压接端头，相序色标是否正确；

d.绝缘导线不允许在导电件上敷设，穿越金属构件需有护套保护；

e.柜内导线的连接是否整齐美观，牢固可靠；

f.两个电器元件之间的连接线中间不应有接头；

g.通常一个端子每侧只连接一根导线，必要时允许连接两根导线，但不可连接三根及以上导线。

4.3 母线安装检查

a.根据生产图纸检查铜排的走向，连接是否无误；

b.检查母线表面是否有显著的锤痕、铜排折弯处是否有明显的裂纹；

c.母线搭接面应保证平整光洁，自然吻合；

d.母线与母线连接应紧密可靠，有防松措施，母线安装排列应层次分明，整齐美观；

e.相同柜内母线连接螺栓长度尽可能一致，露出2-5扣为合格；

f.装置内母线的相序排列及颜色，以下表为准；

表1 母线颜色及相序排列

相别 颜色 垂直排列 水平排列 前后排列

A相 黄 左 上 远

B相 绿 中 中 中

C相 红 右 下 近

中性线 淡蓝 最右 最下 最近

接地线 黄绿相间 -- -- --

正极 棕 上 左 远

负极 兰 下 右 近

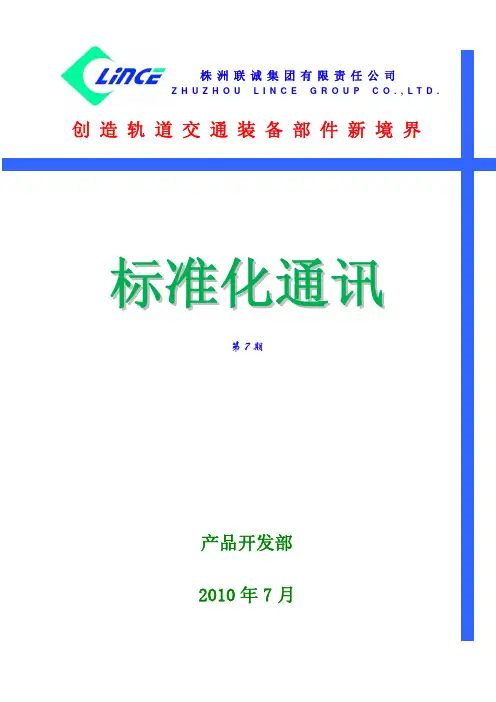

株洲联诚集团有限责任公司 ZHUZHOU LINCE GROUP CO.,LTD.

创造轨道交通装备部件新境界

标准化通讯

第7期

产品开发部

2010年7月

本期目录

1 产品制造过程标准化---工艺标准化……………………………1

2 工艺文件和工艺装备设计图样标准化审查内容………………19

批准： 阳吉初

审核： 翟方志

编制： 王金花

产品开发部

2010年7月31日

I产品制造过程的标准化---工艺标准化

工艺是指根据产品图样和有关技术文件的要求，将原材料、半成品加工成产品

的方法，是企业进行生产准备、加工操作、技术检验和生产管理的依据。

工艺标准化是企业标准化工作的重要组成部分。工艺标准化是在总结实践经验

和科学研究的基础上，以缩短生产准备周期、降低加工成本为目的，运用标准化的

原理和方法，对有重复性等特征的工艺文件、工艺要素、工艺过程进行统一、简化、

协调、优化及标准的制定和贯彻实施的活动。

1企业工艺标准体系构成

企业工艺标准体系是企业技术标准体系中一个非常重要的子休系，是企业标准

体系不可缺少的组成部分。企业工艺标准体系一般由工艺基础标准、专业工艺技术

标准、工艺装备标准和工艺管理标准四大类构成。其内容见下图。

1)工艺基础标准：是指适用于面较广的工艺标准。如：工艺术语、符号、代号、

工艺文件、工艺参数及工艺余量等。

2)专业工艺技术标准：是指直接涉及产品制造质量的标准。包括工艺材料及各类

工艺方法(车、铸、焊、冲压等)的技术条件、操作方法、试验和检测等的统一规定。

3)工艺装备标准：是指产品制造过程中所采用各种工具的标准。包括对各类工具

1及其零部件的结构、材料、尺寸、规格、精度及技术要求等的统一规定。

4)工艺管理标准：是为科学地计划、组织和控制各项工艺工作全过程的标准，包

括对某些重要的工艺工作如产品生产工艺准备、生产现场工艺管理、工艺装备管理

以及工艺定额管理等的内容、程序、要求等的统一规定。

XXX有限公司

工艺文件

( 第一版 )

2011年10月20日发布 2011年11月28日实施

XXX有限公司 目 录

序号 名 称 编 号 页 码

—— 封 面 —— ——

—— 目 录 — — ——

01 产品装配过程工艺要求 0ZN.979.001 01

02 一次线制作与安装工艺要求 0ZN.999.001 02-06

03 电气元器件安装工艺要求 0ZN.979.002 07-10

04 二次线装配工艺要求 0ZN.999.002 11-15

05 产品包装工艺要求 0ZN.979.003 16

发放编号 使用部门 使用者

XXX有限公司 文件编号 0ZN.979.001 版 本 2015A

产品装配过程工艺要求 修订次（0）

1： 目 的

对低压成套无功功率补偿装置装配过程的工艺要求等作出规定。

2： 范 围

适用于生产低压成套无功功率补偿装置的产品装配过程。

3： 装配过程规范及检验要求

操作人员依据产品图纸和相关工序的工艺作业指导书进行装配和进行自检，

一：产品装配工艺流程图

二：产品装配工艺流程内容

序号 工步名称 工 作 内 容 责任部门

1 母线制作

按0ZN.999.001《一次线制作与安装工艺要求》 装配车间

2 母线安装

3 一次装配 按0ZN.979.002《电气元器件安装工艺要求》 装配车间

4 二次装配 按0ZN.999.002《二次线装配工艺要求》 装配车间

5 包 装 参照0ZN.979.003《产品包装工艺要求》 装配车间

编 制 审 核 批 准

1 母线制作 母线安装 一次元件装配

二次装配 通电调试

例行(确认)检验 成品包装 成品入库 XXX有限公司 文件编号 0ZN.999.001 版 本 2015A
