室外工程技术方案

梅岭小区环境治理工程施工方案

一、 工程概况：

梅岭小区环境治理工程，为于南京市西善桥兴梅北路的西面，河滨北路的北面。

本工程施工内容包括室外给排水、混凝土道路、沥青道路、围墙、小区照明、弱电等工程。

室外排水雨水和污水采用UPVC双壁波纹管，管径分别为Φ200约1380米、Φ300约1110米、Φ400约1690米、Φ500约350米、Φ600约260米、Φ700约90米、Φ800约70米，雨水检查井75座，路边雨水箅109座，污水检查井74座。

室外混凝土道路采用原土夯实，200厚块石垫层，80厚级配碎石，上做200厚C25混凝土面层，道路面积约10600平方米。

室外沥青道路采用素土夯实，200厚12%石灰土垫层，洒一层封底沥青，50厚中粒式沥青混凝土基层，40厚细粒式沥青混凝土面层，道路面积约5043平方米。

室外围墙分别为花岗岩铁艺围墙约330米和砖砌清水围墙约90米。

室外给水管采用球墨铸铁管，Φ400约2050米，Φ300约380米，Φ200约180米，Φ100约1200米。

室外供配电线路分为小区照明、强弱电，设置箱式变压器3台，电缆分支箱1F1～５、2F1～３等19台，计量箱38JX1、39JX1～2等128台，室外路灯控制箱AL1、AL2各一台，路灯63盏，电缆YJV22-6KV-3*120为220米，电缆YJV22-6KV-3*70为160米，电缆YJV22-0.6/1KV-3*185+1*95为2000米,电缆YJV22-0.6/1KV-5*25为6800米,电缆YJV22-0.6/IKV-5*16为1300米,电缆YJV22-0.6/1KV-5*10为550米。

二、 总体施工日期计划安排：

本工程计划开工日期为3月10日（具体开工日期按开工报告），计划竣工日期为9月30日。

三、 施工总体部署：

施工总平面图上已将小区分为一、二、三、四区四个区域分片施工，根据四个施工区域的实际情况，二区为该小区的主要出入口，车辆出入频繁、行人多；三区内有一所幼儿园，小孩小自我防护意识差；考虑到以上二个区域的特殊情况，我公司计划安排先施工一区域和四区域及围墙，二区域和三区域计划尽量安排在暑期间施工，各区域计划开、竣工日期为：

室外工程施工方案

室外工程是整个工程在施工竣工前的最后一项施工内容，其施工期间要求整个场地必须将材料、设备和垃圾都清运出场。在施工过程中主要涉及室外给排水和园林绿化。

一、室外给排水施工

（一）施工准备

1、施工技术准备

（1）会同有关单位搞好现场接收工作

A.现场交接的重点是施工测量与有关资料的移交，详细复核有关红线点。

B.对场地内地下管线进行全面地了解，并要求有关单位提供相关资料。

（2）熟悉和会审施工图纸，组织工程技术人员认真学习施工图纸，施工图纸的设计意图，全面熟悉和掌握图纸的全部内容，提出改进设计便于施工的合理化建议。

（3）技术交底：在工程开工前，工程技术负责人分别组织参加施工的人员进行技术交底，应结合具体操作部位，关键部位和施工难点原质量要求，操作要点及注意事项进行交底，技术交底采取“双层三级制”，即技术负责人同班组长和质检员接受交底要认真反复地学习。班组长接受交底后要组织工人进行反复学习，认真执行。

（二）给水工程

本工程给水管道采用球墨铸铁给水管，穿口橡胶密封圈接口，给水管道穿越道路段应设置金属套管，套管规格比主管大二号。均采用焊接钢管。管道与阀门连接均采用法兰连接。

给水管施工工艺流程为：施工准备→测量放线→管沟开挖→人工清槽自检→管道安装→水压试验→回填→消毒、冲洗→现场清理。

1、管线定位测量及放线

按照设计图要求对给水管道的平面位置进行平面定位。如果在实际施工过程中出现平面位置与其他管线冲突，则及时通知设计院进行现场处理。

每段施工完毕后，根据实际的施工情况在平面图中标注已经敷设的位置及坐标，可以及时地反映已经施工的管道定位及布置情况，及时分析整个给水工程完成情况。

测量人员根据施工图进行管段的起点、终点、转折点、室外消火栓的平面定位，用全站仪进行平面坐标放样，打设钢筋桩。在土方开挖开始前，根据工程情况，准备测量仪器并进行标定，测定管道中心线及附属构筑物的位置（即施工放线工作）。管道的中线位置、基底标高、各个预留接管井及特殊井的位置以及管道的交叉等，必须符合设计图纸或项目监理的要求；核对接入原有管道接头外的高程；测量有关的地面、箱涵、地下管道高程；上述测量的误差应符合GB50268-97中表2.0.5的规定。

1

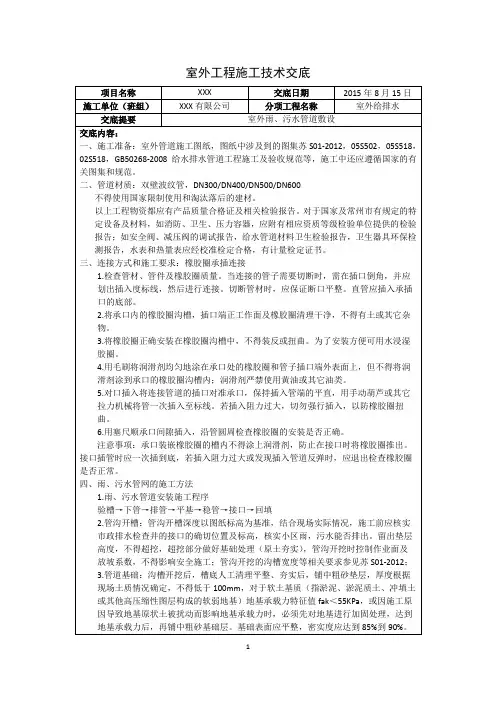

室外工程施工技术交底

项目名称 XXX 交底日期 2015年8月15日

施工单位（班组） XXX有限公司 分项工程名称 室外给排水

交底提要 室外雨、污水管道敷设

交底内容：

一、施工准备：室外管道施工图纸，图纸中涉及到的图集苏S01-2012，05S502，05S518，02S518，GB50268-2008给水排水管道工程施工及验收规范等，施工中还应遵循国家的有关图集和规范。

二、管道材质：双壁波纹管，DN300/DN400/DN500/DN600

不得使用国家限制使用和淘汰落后的建材。

以上工程物资都应有产品质量合格证及相关检验报告。对于国家及常州市有规定的特定设备及材料，如消防、卫生、压力容器，应附有相应资质等级检验单位提供的检验报告；如安全阀、减压阀的调试报告，给水管道材料卫生检验报告，卫生器具环保检测报告，水表和热量表应经校准检定合格，有计量检定证书。

三、连接方式和施工要求：橡胶圈承插连接

1.检查管材、管件及橡胶圈质量。当连接的管子需要切断时，需在插口倒角，并应划出插入度标线，然后进行连接。切断管材时，应保证断口平整。直管应插入承插口的底部。

2.将承口内的橡胶圈沟槽，插口端正工作面及橡胶圈清理干净，不得有土或其它杂物。

3.将橡胶圈正确安装在橡胶圈沟槽中，不得装反或扭曲。为了安装方便可用水浸湿胶圈。

4.用毛刷将润滑剂均匀地涂在承口处的橡胶圈和管子插口端外表面上，但不得将润滑剂涂到承口的橡胶圈沟槽内；润滑剂严禁使用黄油或其它油类。

5.对口插入将连接管道的插口对准承口，保持插入管端的平直，用手动葫芦或其它拉力机械将管一次插入至标线。若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。

6.用塞尺顺承口间隙插入，沿管圆周检查橡胶圈的安装是否正确。

注意事项：承口装嵌橡胶圈的槽内不得涂上润滑剂，防止在接口时将橡胶圈推出。接口插管时应一次插到底，若插入阻力过大或发现插入管道反弹时，应退出检查橡胶圈是否正常。

室外电气工程技术方案

一、前言

室外电气工程是指在室外环境中进行电气设备安装、布线及配电等工作。室外电气工程的设计和施工需要充分考虑室外环境的特点和要求，确保电气设备的安全可靠运行。本文将就室外电气工程技术方案进行详细阐述，包括设计要求、设备选型、施工方案等内容。

二、设计要求

1. 环境考虑

在进行室外电气工程设计时，首先需要充分考虑室外环境的特点。由于室外环境受到自然界的影响，包括高温、低温、湿度、风雨等因素，因此需要特别注意选用防护等级高的电气设备，并加强防护措施，以确保设备可以在恶劣的环境下正常工作。此外，还需要考虑到室外环境对设备散热的影响，合理设计设备布局和通风系统，以保证设备的散热效果。

2. 安全可靠

室外电气工程的设计要求设备运行安全可靠。在设备选型时，需要选用具有防水、防尘、防腐蚀等特性的电气设备，并采取相应的防护措施，确保设备在户外环境下不受损坏。此外，还需要充分考虑系统的接地、绝缘等安全性能，以确保设备及人员在工作时不会受到电击等危险。

3. 经济合理

室外电气工程的设计要求经济合理。在设备选型和布线设计中，需要充分考虑设备的功率、使用寿命、性能等因素，以确保设备在长期使用中能够保持稳定运行。同时，还需要充分考虑工程造价、设备维护成本等因素，以确保工程的投资能够得到合理的回报。

4. 灵活性

在室外电气工程设计中，还需要考虑系统的灵活性。由于室外环境受到自然界的影响，需要在设计中充分考虑对环境变化的适应能力，以确保系统能够在环境变化时自动调整工作状态，以满足不同环境下的需求。

5. 可维护性

室外电气设备因受到自然环境的影响，容易受到侵蚀和损坏。因此，在设计时需要着重考虑设备的可维护性，包括设备的易用性、易检修性、易更换性等因素，以确保设备在使用中能够及时得到维护，延长设备的使用寿命。

三、设备选型

1. 电缆选型 在室外电气工程中，电缆是电气设备中十分重要的部分。在电缆选型时，首先需要根据工程需要确定电缆的额定电压、电流、截面积等参数，并根据需要选择适合的防水、防腐蚀等特性的电缆。此外，还需要考虑电缆的可靠性、安全性和维护成本等因素，以选择合适的电缆类型。
