运输石门施工安全技术措施示范文本

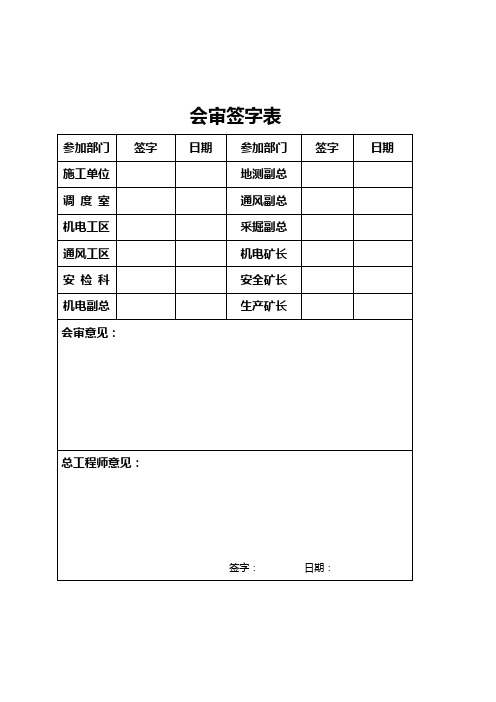

会审签字表贵州贵能投资股份有限公司水城县勺米范家寨煤矿三片联络巷建风门安全技术措施编制：吴长春编制日期：2018年7月6日因三片联络巷压力大，造成巷道变形严重、底鼓，经过近段时间的修复，巷道现在已经修复完成。

（现有两道临时风门）为确保通风系统稳定、可靠、合理，需在三片联络巷构建一组永久防突风门，替换现临时风门。

为确保施工安全，特编制本措施，并严格遵照执行。

一、风门施工位置及巷道断面1、风门施工位置：三片联络巷。

三片联络巷为拱形巷道，净断面为：（宽）4.2米×（高）3.3米=11.96平方米二、技术参数1、风门及墙体规格（1）墙体底部厚度为1000mm，顶部厚度为800mm。

（2）风门规格为宽1400mm，高1800mm。

（3）风门框用矿用11#工字钢加工，风门包边后严密不漏风。

（4）墙体风水管路穿墙孔缝隙必须用黄泥封堵。

（5）墙体电缆孔采用三寸铁管从中间剖成两个半圆管制作成穿线管，穿线管长度为1400mm，安设穿线管时，墙体两边外露长度应平均。

穿线管缝隙必须使用黄泥封堵严密不漏风。

（6）风门处水沟再往下挖深300mm，水沟上方墙体跟原水沟底部同高，使水流过风门下时返水。

（6）墙体右帮下部留一个宽600mm×高800mm的溜子孔。

（7）风门横梁上部留一个宽400mm×高300mm的调节风窗。

（8）调节窗及溜子孔、水沟必须安装防逆流板。

（9）墙体表面使用水泥砂浆抹面，抹面厚度为10mm。

（10）墙体周边抹宽度为100mm的裙边，并打实压光。

（11）为减小风门承受压力，增加风门服务时间，减少风门维护量，该段加强支付，在墙体顶板上施工一排锚索，锚索长度为5.3米，外露0.5米，一道风门施工5根，间距0.5米。

（12）两道风门中间间距为5米。

2、风门构筑材料墙体砌筑材料以砖、水泥和砂为主，水泥选用P.o32.5标号普通硅酸盐水泥，灰砂比例1：3。

三、材料准备1、运输路线：地面→副斜井→三片车场→三片联络巷。

运输石门风门设计方案及施工安全技术措施一、方案设计1. 石门风门的运输（1）运输前，应按照产品规格做好包装，包装严密，防止石门风门在运输过程中发生损坏。

（2）运输过程中，应选用大型集装车运输，确保运输平稳。

（3）运输中应注意防雨、防湿、防晒，避免受潮、回潮。

2. 石门风门的施工（1）安装地基：首先要在安装基础上对地面进行清理、整平、压实处理，然后测量地基平整度，校正不平度，找准石门风门框架安装位置，安装钢板、角铁固定。

（2）石门风门安装：将石门风门放置在预留的位置，将石门风门固定在预留的位置上，校正位置和垂直度，然后安装铰链、地钩、吊钩等附件。

安装后，进行闭门检测，检查石门风门开启和关闭是否灵活、无卡顿、无异响。

（3）调试完毕后，进行防腐漆涂装，采用环保涂料涂刷并按照施工规范进行防腐处理，确保石门风门的使用寿命。

二、施工安全技术措施1. 安装人员必须经过相关岗位培训，熟练掌握使用诸如升降机、吊车等大型机械设备的技能，必须严格遵守施工作业规程，确保施工过程中安全文明。

2. 安装人员在安装过程中必须佩戴安全帽、工作服、防尘口罩等个人防护用品，确保自身安全。

3. 施工现场应设置相关安全警示牌，包括电线高度限制、设备限制、工作面警示等内容，以有效提示施工人员安全问题。

4. 操作人员必须采用专业工具及合适的升降设备进行安装，使用前应检查设备及工具的完好性，并经过专业人员检测合格后方可使用。

5. 在施工过程中，对于任何人员身体不适的情况，都应立即停止施工，妥善处置相关人员及设备，保障现场的安全。

6. 在施工过程中严格按照作业计划执行，严格控制施工进度，确保施工质量和施工期的安全性。

7. 施工结束后，应对工作面进行清理，消除施工现场危险隐患，确保人员安全。

运输石门穿层钻孔施工安全技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月运输石门穿层钻孔施工安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

一、打钻的目的和意义为了221工作面及31030上顺槽掘进工作面形成独立的运输及回风系统，需由221上顺槽开口反掘+135m运输石门，现巷道已掘进到位，需打钻进行抽放二1煤瓦斯。

为确保施工安全特制定安全技术措施。

二、工程概况+135东翼运输石门东部为221上顺槽，南部为+135大巷，北部为未掘井田。

+135东翼运输石门设计施工穿层钻孔99 个，孔径Φ94mm，设计钻孔工程量2248m，预计工期14天。

布孔方式采用扇形布孔，控制范围巷道轮廓线外20m、上帮20m，下帮20m。

终孔间距5m。

施工负责人：蔡大鹏技术负责人：王向阳施工时间：20xx年4月20日三、施工组织程序1、将钻机搬运到施工地点，并按照要求组装钻机。

钻机组装完成以后，进行稳钻，稳钻结束后，连接电源和水管。

2、调整倾角→给水→开机打钻→停机→停水→接钻杆→开水→开机→退钻，成孔后进行调孔。

4、施工结束后，拆钻机，外撤钻机。

四、技术标准1、施工前由抽放队技术员用自喷漆标定各施工钻孔号。

运输石门穿层钻孔施工安全技术措施集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-运输石门穿层钻孔施工安全技术措施一、打钻的目的和意义为了221工作面及31030上顺槽掘进工作面形成独立的运输及回风系统，需由221上顺槽开口反掘+135m运输石门，现巷道已掘进到位，需打钻进行抽放二1煤瓦斯。

为确保施工安全特制定安全技术措施。

二、工程概况+135东翼运输石门东部为221上顺槽，南部为+135大巷，北部为未掘井田。

+135东翼运输石门设计施工穿层钻孔99个，孔径Φ94mm，设计钻孔工程量2248m，预计工期14天。

布孔方式采用扇形布孔，控制范围巷道轮廓线外20m、上帮20m，下帮20m。

终孔间距5m。

施工负责人：蔡大鹏技术负责人：王向阳施工时间：2011年4月20日三、施工组织程序1、将钻机搬运到施工地点，并按照要求组装钻机。

钻机组装完成以后，进行稳钻，稳钻结束后，连接电源和水管。

2、调整倾角→给水→开机打钻→停机→停水→接钻杆→开水→开机→退钻，成孔后进行调孔。

4、施工结束后，拆钻机，外撤钻机。

四、技术标准1、施工前由抽放队技术员用自喷漆标定各施工钻孔号。

2、施工时，根据中线和标定的各孔确定钻机位置，调整好钻机方位后，用半圆仪调整钻机倾角，调整好后，开机钻进。

五、安全技术措施1、设备的搬运和拆卸1.1?搬运过程中必须有专人监护，移钻机时立柱旁边严禁站人，必须确保稳好立柱后方可卸压，撤卸立柱时要轻拿轻放，防止立柱砸伤人员或设备，撤下的立柱要平放在地上。

1.2?挪移钻机时斜坡下方严禁站人。

1.3?移钻机时要爱护好设备，轻拿轻放，需拆开机体时油管及接头处必须包裹好。

1.4?移钻机时应先将固定钻机的四根柱子全部卸掉后，方可移钻机；严禁提前解掉钻机立柱相互捆绑的保险铁丝，拆掉铁丝后必须立即将立柱放下并摆放好。

1.5?搬运钻机严禁使用支护锚杆。

1.6?移钻时必须切断电源，严禁带电移动钻机。

车场内运输石门过顶板破碎段施工安全技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月车场内运输石门过顶板破碎段施工安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

现车场内运输石门段正进行扩巷砌碹，为原有巷道，已扩至分岔口向内17m。

在施工过程中，因顶板较破碎，垮落高度在3~4m以上，给施工和安全带来很大的困难和威胁。

为此，为了渡过本破碎段，特制定本施工安全技术措施。

一、施工方式：用8号钢轨加工成3~4m长的2~3段，一端做成尖状，另用工字钢做一支架，施工过程中，用支架支撑钢轨，尖端插入前端比后方拱顶高10公分的位置，用锤敲击钢轨尾端，使其插入前方未扩部分，待钢轨尾端超过已砌碹部分，然后用摩擦柱将钢轨尾端升至超过拱顶后，用力将钢轨拽回靠在拱顶上。

在钢轨上方密实横放8公分厚的木板以。

待后方砌碹完成凝固后，将拱部上方的钢轨和木板拆除，再在前方进行第二轮施工，上部支护好后，才能进行刷帮。

如此循环进行，直至整个工程顺利渡过破碎段为止。

二、施工安全：1、在施工过程中，前言未扩部分不准有人员进入，以免掉碴堵塞退路。

2、施工时，作业点空顶区不得有人员，所有人员都必须撤至后方已扩好的巷道内。

3、现场操作人员站在已砌碹好的迎头处操作，在不得进入空顶区内。

解决方案编号：YTO-FS-PD380运输石门穿层钻孔施工安全技术措施通用版The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards运输石门穿层钻孔施工安全技术措施通用版使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

一、打钻的目的和意义为了221工作面及31030上顺槽掘进工作面形成独立的运输及回风系统，需由221上顺槽开口反掘+135m运输石门，现巷道已掘进到位，需打钻进行抽放二1煤瓦斯。

为确保施工安全特制定安全技术措施。

二、工程概况+135东翼运输石门东部为221上顺槽，南部为+135大巷，北部为未掘井田。

+135东翼运输石门设计施工穿层钻孔99 个，孔径Φ94mm，设计钻孔工程量2248m，预计工期14天。

布孔方式采用扇形布孔，控制范围巷道轮廓线外20m、上帮20m，下帮20m。

终孔间距5m。

施工负责人：蔡大鹏技术负责人：王向阳施工时间：20xx年4月20日三、施工组织程序1、将钻机搬运到施工地点，并按照要求组装钻机。

钻机组装完成以后，进行稳钻，稳钻结束后，连接电源和水管。

2、调整倾角→给水→开机打钻→停机→停水→接钻杆→开水→开机→退钻，成孔后进行调孔。

4、施工结束后，拆钻机，外撤钻机。

四、技术标准1、施工前由抽放队技术员用自喷漆标定各施工钻孔号。

40401运输石门开门施工安全技术措施一、工程概况：40401运输石门在1813环形车场内开门,以41100运输石门与1813环形车场交叉口北帮往北20.4米为开门中心开门，开门坐标为：X=2967565.0m、Y=459461.9m、H=1817.4m，按方位角α=248°31′，坡度ß=+13°掘进176米后揭露4#层，该巷道全段采用爆破掘进。

40401运输石门断面为（1/3）圆弧拱形断面，规格尺寸：掘宽4.2m，掘高3.1m ，S掘=11.09㎡；净宽4.0m，净高3.0m ，S净=10.26㎡；该巷道总长176m，掘进实体煤岩1951.84m3，采用刮板输送机配合皮带输送机进行出货，为确保40401运输石门在开门施工过程中的质量与安全，特编制本措施，并严格按措施相关内容执行。

二、技术措施：1、开门位置由地测科现场给出，并提前按设计要求放好中、腰线，施工时施工单位严格按给定的中、腰线进行施工。

2、开门前，施工单位将各种风水管线接到位，并准备好各种施工工具（顶锚钻机、风钻、风镐、铁铲、手镐等），将运输设备提前安装好，施工所用局部风机安装好，并完善好两闭锁装置。

3、开门前，在40401运输石门开门点处，先用L=6m锚索将影响开门施工的“U”型棚棚梁锁住，然后将棚腿拆除。

或采用架设抬棚的方式将“U”型棚棚梁固定好，再将棚腿拆除。

4、开门施工第一排钢带全部支护L=6m锚索，以对三叉门段顶板进行加强支护。

5、施工前，由通风工区提前向施工单位下达允掘通知书，施工单位严格按允掘通知书施工，严禁超掘。

6、开门前，安全管理科必须组织相关单位进行开门验收，经验收合格，并签发开工验收报告后方可进行施工。

（验收包括：风电闭锁、瓦斯电闭锁是否完善，运输设备机头、机尾防护栏是否完善，开门前的各种材料是否准备到位、“一通三防”设施是否齐全等）。

7、开门前，由机电工区安设一部电话到40401运输石门开门点附近位置，便于施工单位联系地面各单位，电话的距离随着掘进进尺的推进而移动。

YF-ED-J5799可按资料类型定义编号运输石门施工安全技术措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日运输石门施工安全技术措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

第一章1750运输石门施工安全技术措施1750运输石门，设计在井底联络巷30m处开口，作为矿井改造后1750水平的原煤运输，根据生产的安排，立即进行施工。

为确保施工的安全，特制此安全技术措施如下，请各施工班组必须严格遵照此措施的规定执行。

一、主要安全技术措施：1、1750运输石门布置在3#煤层和5#煤层之间，其设计长度为31米，坡度为+3‰，方位角：127°11′00″；2、巷道断面及支护：巷道断面为半圆拱形，采用锚网喷支护，锚杆直径为￠20的螺纹钢，长度为1.8m，间排距为800×800；喷厚为100mm，其巷净宽3.2m，净高（中高）2.6m，掘进断面为8.5m2，净断面为7.34m2。

3、采用钻爆法施工，采用锚网临时支护，严禁空顶顶作业。

4、通风方法：采用2×15kw局部通风机压入式通风，局部通风机安装在皮带下山内全负压风流中。

新鲜风：→主平硐→皮带下山→（局部通风机）井底联络巷→1750运输石门→工作面迎头污风：工作面迎头→1750运输石门→1750轨道石门→轨道下山→1501北回风巷→6#回风上山→回风井→地面。

运输石门风门施工安全技术措施运输石门风门施工平安技术措施施工目的：因矿井掘进通风需要，为确保我矿井下各巷道通风系统具有独立、稳定、牢靠性，使井下作业人员的生命平安和身体健康得到保证，经矿领导和我通防科讨论打算，在1974运输石门修建一组风门（见附图），特编制本措施。

一、施工挨次：验收材料材料运输清理现场（平安检查）施工质量检查清理操作现场。

二、质量施工要求：1、材料要求：风门墙体要用不燃性材料建筑（砖、水泥、沙），门用厚度50mm木板加工和门框用150mm150mm方木加工，其大小为1300mm1600mm，风门墙体厚度不得小于800mm，门框要向关闭方向倾斜80～85，使门能自动关闭，门框下要设门坎。

2、风门修建位置必需合理，两道风门之间距离不小于5m，周边必需掏槽，掏槽深度为300mm，见硬帮硬底，与煤岩体牢固。

掏槽时应按先上后下的原则进行，掏出的煤、岩等物要准时运走，巷道要清理洁净。

3、砌风门墙体前，必需依据详细位置状况给水沟留有肯定的空间距离，砌墙时必需拉线，墙面平整（1m范围内凹凸高差不大于0.01m），无裂缝（雷管脚线不能插入），无重缝。

4、墙体厚度下端为800mm，上端为600mm，砌筑砂浆（体积比）水泥：砂：水为1:4:1，抹面砂浆为1:2.5:1，砖与砖之间的缝隙要填实、错口，砂浆要搅拌匀称。

5、距离门框上方100mm必需设500mm600mm调整风窗。

6、门框必需安装在巷道正中间位置且在轨道两侧，上下坎要平行，两边要平行，坎框要互成直角，并要在砌筑前架设好。

7、风门砌好后墙体要抹面，抹面厚度为30mm，四周与墙体接触部分要抹裙边，裙边宽度为200mm，裙边必需整齐、美观。

8、风门必需安装连锁装置，确保两道正反向风门能连锁。

9、风门砌好后必需将风门前后5m以内杂物、淤泥、积水全部清理洁净，剩余材料全部运走，保证好前后5m内文明卫生。

10、墙体砌好后必需待24小时后方可挂上风门，风门必需自动关闭，要包边沿口，必需做开关试验，要求开关敏捷，关闭严密，无拖地刮地现象；两道正向风门之间安设连锁装置，保证风门不能同时打开。
