机械设计基础复习题 A

一、填空题

1. 两构件通过 或 接触组成的运动副称为高副。

2. 满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为 机构，取最短杆为机架时，为 机构。

3. 在凸轮机构中，常见的从动件运动规律为 运动时，将出现 冲 击。

4. 直齿圆柱齿轮作接触强度计算时，取 处的接触应力为计算依据，其

载荷由 对齿轮承担。

5. 为使两对直齿圆柱齿轮能正确啮合，它们的 和 必须分 别相等。

6. 两齿数不等的一对齿轮传动，其弯曲应力 等；两轮硬度不等，其 许用弯曲应力 等。

7. V 带传动的主要失效形式是 和 。

8. 在设计 V带传动时， V带的型号是根据 和 选取的。

9. 链传动中的节距越大， 链条中各零件尺寸 ，链传动的运动不均匀

性。

10. 工作时只受 不承受 的轴称为心轴。

二、选择题

1. 渐开线标准齿轮的根切现象发生在 ( ) 。

A. 模数较大时 B. 模数较小时 C. 齿数较少时 D. 齿数较多时

2. 在下列四种型号的滚动轴承中， ( ) 必须成对使用。

A. 深沟球轴承 B. 圆锥滚子轴承 C. 推力球轴承 D. 圆柱滚子轴承

3. 在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸 收振动的是 ( ) 。

A. 凸缘联轴器 B. 齿式联轴器 C. 万向联轴器 D. 弹性套柱销联轴器 4. 在铰链四杆机构中，机构的传动角 和压力角 的关系是 （ ）

A. B. 900 C. 900 D. 1800

5. 对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是 （ ） 。

A. 拉力 B. 扭矩 C. 压力 D. 拉力和扭矩

三、判断题（正确的打“√”，错误的打“×”）

1. 在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时， 为双曲柄机构。 （ ）

2. 在凸轮机构中，基圆半径取得较大时，其压力角也较大。（ ）

3. 在平键联接中，平键的两侧面是工作面。 （ ）

4. 斜齿圆柱齿轮的标准模数是大端模数。 （ ）

5. 带传动在工作时产生弹性滑动是由于传动过载。 （ ）

6. 转轴弯曲应力的应力循环特性为脉动循环变应力。 （ ）

7. 向心推力轴承既能承受径向载荷，又能承受轴向载荷。 （ ） 8. 圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传递转 矩。 （ ）

四、问答题

1. 试述齿廓啮合基本定律。

2. 试述螺纹联接防松的方法。

3. 试分析影响带传动承载能力的因素。

五、分析判断题

1. 在铰链四杆机构中， 已知 lAB 150 mm，l BC 350 mm，lCD 320 mm，lAD mm，试判断该机构的类型，并给出判断依据。

400

题五、 1

六、计算题

1. 计算下列机构的自由度，并指出存在的复合铰链、虚约束或局部自由度

题六、 1 图

2. 已知轮系如 2图所示中， Z1 25、Z2 50 、Z5 Z6 20、Z3 40，Z4 80， n1 900r

/min ，且顺时针转动。求杆系 H 的转速和回转方向。

七、结构题

下图为斜齿轮、轴、轴承组合结构图。齿轮用油润滑，轴承用脂润题五、 2 图

题六、 2 滑，指出 该结构设计的错误。要求：

1．在图中用序号标注设计错误处；

2．按序号列出错误，并用文字提出改正建议；

3．不必在图中机械设计基础复习题 A 答案

一、填空题

1. 点 线 2.曲柄摇杆， 双曲柄 3.匀速 刚性 4.节线 一对 5.模数 m 压力

角 6.相等 不相等 7. 打滑 疲劳断裂 8.计算功率 Pc 小轮转速 n1

9. 越大 增大 10.弯矩 转矩

二、选择题

C B D B D

三、判断题

××√××××√

四、问答题

1. 所谓齿廓啮合基本定律是指： 作平面啮合的一对齿廓， 它们的瞬时接触点的公 法线，必于两齿轮的连心线交于相应的节点 C，该节点将齿轮的连心线所分的两 个线段的与齿轮的角速成反比。

2. 螺纹连接的防松方法按工作原理可分为摩擦防松、机械防松及破坏螺纹副防 松。

摩擦防松有：弹簧垫圈、双螺母、椭圆口自锁螺母、横向切口螺母 机械防松有：开口销与槽形螺母、止动垫圈、圆螺母止动垫圈、串连钢丝 破坏螺纹副防松有：冲点法、端焊法、黏结法。

3. 初拉力 F0 、包角 a 、摩擦系数 f 、带的单位长度质量 q 、速度 v 。

五、分析判断题

1.解：此四杆机构的四杆满足杆长和条件

Lab＋Lad≤ Lbc＋ Lcd 且由题已知机构以最短杆的邻边为机架，故此机构为曲柄摇杆机构

六、计算题

1. a）解： F＝3n－2PL－Ph＝3×5－2×7－0＝1 此题中存在复合铰链， 5个构件组成复合铰链，共有 4 个低副 b）解： F＝3n－2PL－Ph＝3×4－2×5－1＝1 此题中滚子为局部自由度

2. 解：由题意的得， 5-3-6-4 组成行星轮系 H

i54 ＝n5- nH/ n4－nH ＝－Z3×Z4/ Z5×Z6 因为 1－2－5 组成定轴轮系

i 12＝n1/ n2＝n1/ n5＝Z2/ Z1

所以 n5＝ 450r/min

把 n4＝ 0 及 n5＝ 450r/min 代入上式 nH＝5.55r/min

这表明系杆 H 的旋转方向和齿轮 1 的一致

七、结构题 答：

1、 左、右两边轴承端盖均无调整垫片

2、 左边轴承内圈固定错误，轴肩高过内圈高度

3、 键过长

4、 齿轮轮毂的长度要长过与其配合的轴段的长度 1

5、 套筒高度高过右边轴承内圈的高度

6、 右边轴承端盖与轴要留有间歇

7、 右边轴承端盖与轴间要有密封圈

8、 和右端轴承相配合的轴端作成阶梯轴，便于装拆

9、 两端的轴承要设有挡油环

10、联轴器没有周向定位 －2mm

合集下载

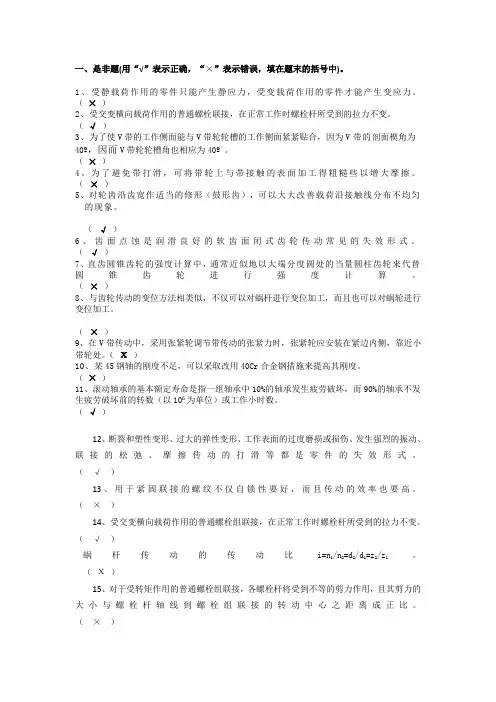

机械设计复习题(附答案)

机械设计复习题(附答案)

一、是非题(用“√”表示正确，“×”表示错误，填在题末的括号中)。

1、受静载荷作用的零件只能产生静应力，受变载荷作用的零件才能产生变应力。

（ × ）

2、受交变横向载荷作用的普通螺栓联接，在正常工作时螺栓杆所受到的拉力不变。

（ √ ）

3、为了使V带的工作侧面能与V带轮轮槽的工作侧面紧紧贴合，因为V带的剖面楔角为40º，因而V带轮轮槽角也相应为40º 。

（ × ）

4、为了避免带打滑，可将带轮上与带接触的表面加工得粗糙些以增大摩擦。

（ × ）

5、对轮齿沿齿宽作适当的修形（鼓形齿），可以大大改善载荷沿接触线分布不均匀的现象。

（ √ ）

6、齿面点蚀是润滑良好的软齿面闭式齿轮传动常见的失效形式。

（ √ ）

7、直齿圆锥齿轮的强度计算中，通常近似地以大端分度圆处的当量圆柱齿轮来代替圆锥齿轮进行强度计算。

（ × ）

8、与齿轮传动的变位方法相类似，不仅可以对蜗杆进行变位加工，而且也可以对蜗轮进行变位加工。

（ × ）

9、在V带传动中，采用张紧轮调节带传动的张紧力时，张紧轮应安装在紧边内侧，靠近小带轮处。（ Х ）

10、某45钢轴的刚度不足，可以采取改用40Cr合金钢措施来提高其刚度。

（ × ）

11、滚动轴承的基本额定寿命是指一组轴承中10%的轴承发生疲劳破坏，而90%的轴承不发生疲劳破坏前的转数（以106为单位）或工作小时数。

（ √ ）

12、断裂和塑性变形、过大的弹性变形、工作表面的过度磨损或损伤、发生强烈的振动、联接的松弛、摩擦传动的打滑等都是零件的失效形式。

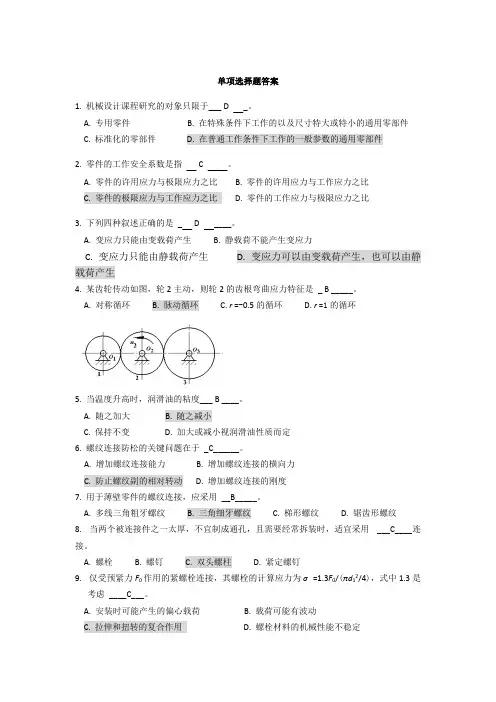

(完整版)机械设计复习题附答案

(完整版)机械设计复习题附答案

in

th

e

ir b

e

in

g

a

re

g

o

o

d

fo

r so

m

e

th

in单项选择题答案

1. 机械设计课程研究的对象只限于___ D __。

A. 专用零件 B. 在特殊条件下工作的以及尺寸特大或特小的通用零部件

C. 标准化的零部件 D. 在普通工作条件下工作的一般参数的通用零部件

2. 零件的工作安全系数是指 _ C __。

A. 零件的许用应力与极限应力之比 B. 零件的许用应力与工作应力之比

C. 零件的极限应力与工作应力之比 D. 零件的工作应力与极限应力之比

3. 下列四种叙述正确的是 __ D _____。

A. 变应力只能由变载荷产生 B. 静载荷不能产生变应力

C. 变应力只能由静载荷产生 D. 变应力可以由变载荷产生，也可以由静

载荷产生

4. 某齿轮传动如图，轮2主动，则轮2的齿根弯曲应力特征是 _ B _____。

A. 对称循环 B. 脉动循环 C. r =-0.5的循环 D. r =1的循环

5. 当温度升高时，润滑油的粘度___ B ____。

A. 随之加大 B. 随之减小

C. 保持不变 D. 加大或减小视润滑油性质而定

6. 螺纹连接防松的关键问题在于 _C______。

A. 增加螺纹连接能力 B. 增加螺纹连接的横向力

C. 防止螺纹副的相对转动 D. 增加螺纹连接的刚度

7. 用于薄壁零件的螺纹连接，应采用 __B_____。

A. 多线三角粗牙螺纹 B. 三角细牙螺纹 C. 梯形螺纹 D. 锯齿形螺纹

8. 当两个被连接件之一太厚，不宜制成通孔，且需要经常拆装时，适宜采用 ___C____连

接。

A. 螺栓 B. 螺钉 C. 双头螺柱 D. 紧定螺钉

9. 仅受预紧力F0作用的紧螺栓连接，其螺栓的计算应力为σ =1.3F0/(πd12/4)，式中1.3是

考虑 ____C___。

A. 安装时可能产生的偏心载荷 B. 载荷可能有波动

C. 拉伸和扭转的复合作用 D. 螺栓材料的机械性能不稳定

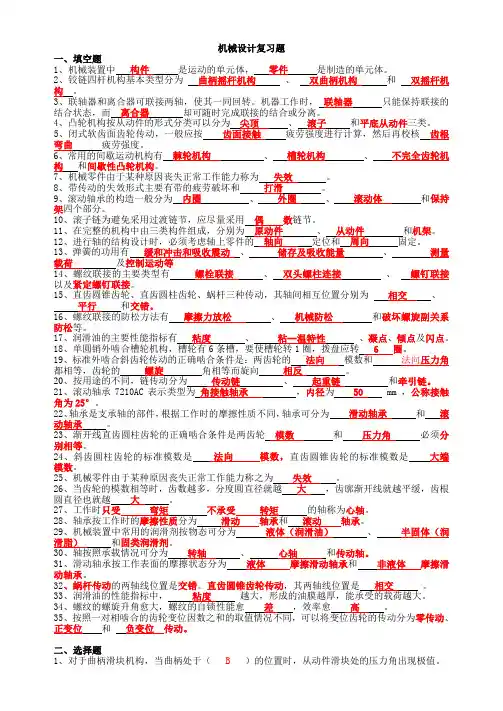

机械设计基础复习题以及答案

机械设计基础复习题以及答案

机械设计复习题

一、填空题

1、机械装置中 构件 是运动的单元体， 零件 是制造的单元体。

2、铰链四杆机构基本类型分为 曲柄摇杆机构 、 双曲柄机构 和 双摇杆机

构 。

3、联轴器和离合器可联接两轴，使其一同回转。机器工作时， 联轴器 只能保持联接的

结合状态，而 离合器 却可随时完成联接的结合或分离。

4、凸轮机构按从动件的形式分类可以分为 尖顶 、 滚子 和平底从动件三类。

5、闭式软齿面齿轮传动，一般应按 齿面接触 疲劳强度进行计算，然后再校核 齿根

弯曲 疲劳强度。

6、常用的间歇运动机构有 棘轮机构 、 槽轮机构 、 不完全齿轮机

构 和间歇性凸轮机构。

7、机械零件由于某种原因丧失正常工作能力称为 失效 。

8、带传动的失效形式主要有带的疲劳破坏和 打滑 。

9、滚动轴承的构造一般分为 内圈 、 外圈 、 滚动体 和保持

架四个部分。

10、滚子链为避免采用过渡链节，应尽量采用 偶 数链节。

11、在完整的机构中由三类构件组成，分别为 原动件 、 从动件 和机架。

12、进行轴的结构设计时，必须考虑轴上零件的 轴向 定位和 周向 固定。

13、弹簧的功用有 缓和冲击和吸收震动 、 储存及吸收能量 、 测量

载荷 及控制运动等

14、螺纹联接的主要类型有 螺栓联接 、 双头螺柱连接 、 螺钉联接

以及紧定螺钉联接。

15、直齿圆锥齿轮、直齿圆柱齿轮、蜗杆三种传动，其轴间相互位置分别为 相交 、

平行 和交错。

16、螺纹联接的防松方法有 摩擦力放松 、 机械防松 和破坏螺旋副关系

防松等。

17、润滑油的主要性能指标有 粘度 、 粘--温特性 、凝点、倾点及闪点。

18、单圆销外啮合槽轮机构，槽轮有6条槽，要使槽轮转1圈，拨盘应转 6 圈。

19、标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的 法向 模数和 法向压力角

都相等，齿轮的 螺旋 角相等而旋向 相反 。

20、按用途的不同，链传动分为 传动链 、 起重链 和牵引链。

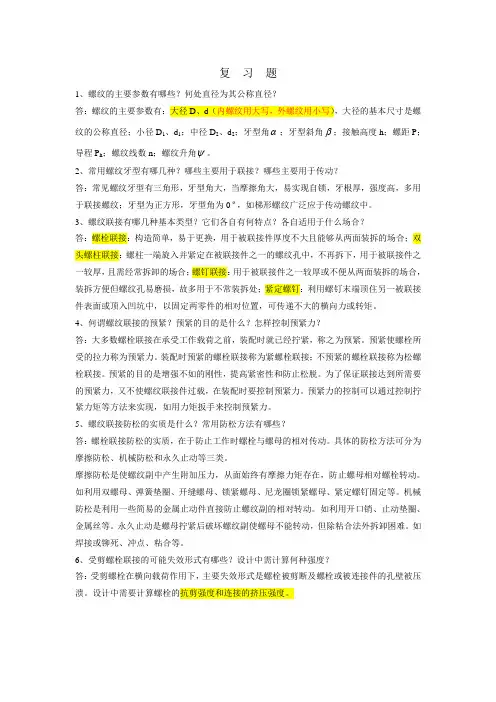

机械设计基础复习题
