自动喷淋系统计算书

采用作用面积法计算 K = 80

中危险级1级

计算原理参照《自动喷水灭火系统设计规范GB 50084-2001》，采用作用面积法

基本计算公式

1. 喷头流量

q = K * SQRT(10P)

式中：

q-喷头处节点流量，L/min

P-喷头处水压，MPa

K-喷头流量系数

2. 流速V

V = (4 * Q) / (π * Dj * Dj)

式中：

Q-管段流量L/s

Dj-管道的计算内径（m）

3. 水力坡降

i = 0.00107 * V * V / (pow(Dj, 1.3)

式中：

i-每米管道的水头损失（m H20/m） V-管道内水的平均流速（m/s）

Dj-管道的计算内径（m）

4. 沿程水头损失

h = i * L

式中：

L-管段长度m

5. 局部损失（采用当量长度法）

h = i * L(当量)

式中：

L(当量) 管段当量长度，单位m(《自动喷水灭火系统设计规范》附录C)

6. 总损失

h = h(局) + h(沿)

7. 终点压力

Hn = Hn-1 + h

管段名称 起点压力mH2O 管道流量L/s 管长m 当量长度 管径mm 水力坡降mH2O/m 流速m/s 损失mH2O 终点压力mH2O

1-2 10.00 1.33 3.20 1.20 25 0.770 2.50 3.39 13.39

2-3 13.39 2.86 3.20 0.40 32 0.770 3.02 2.77 16.16

3-4 16.16 4.55 1.60 3.30 32 1.944 4.80 9.53 25.69

8-9 15.00 1.63 3.20 1.20 25 1.155 3.06 5.08 20.08

9-4 20.08 3.51 1.60 3.30 32 1.155 3.70 5.66 25.74

4-5 25.69 8.06 3.35 1.30 50 0.720 3.80 3.35 29.03

10-11 10.63 1.37 3.20 1.20 25 0.818 2.58 3.60 14.22

11-12 14.22 2.95 3.20 0.40 32 0.818 3.11 2.94 17.17

12-5 17.17 4.69 1.60 4.10 32 2.066 4.95 11.78 28.94

13-14 16.33 1.70 3.20 1.20 25 1.257 3.20 5.53 21.86 14-5 21.86 3.66 1.60 4.10 32 1.257 3.86 7.16 29.02

5-6 29.03 16.42 3.35 1.50 65 0.779 4.66 3.78 32.81

15-16 11.25 1.41 3.20 1.20 25 0.866 2.65 3.81 15.06

16-17 15.06 3.04 3.20 0.40 32 0.866 3.20 3.12 18.18

17-6 18.18 4.83 1.60 5.10 32 2.187 5.09 14.66 32.83

18-19 17.66 1.76 3.20 1.20 25 1.359 3.32 5.98 23.64

19-6 23.64 3.81 1.60 5.10 32 1.359 4.01 9.11 32.74

6-7 32.81 25.05 1.65 0.00 80 0.733 5.05 1.21 34.02

水流指示器 25.05 150 2

7-三层立管 34.02 25.05 81.35 0.49 150 0.03 1.47 2.44 38.95

三层立管-报警阀 38.95 25.05 12.6 150 0.03 1.47 0.38 51.93

报警阀 25.05 150 4

报警阀-入口 55.93 25.05 2.7 0.02 150 0.03 1.47 0.08 56.03

计算结果:

所选作用面积:160.5平方米

总流量:25.05 L/s

平均喷水强度:9.36 L/min.平方米

入口压力:56.03 米水柱

合集下载

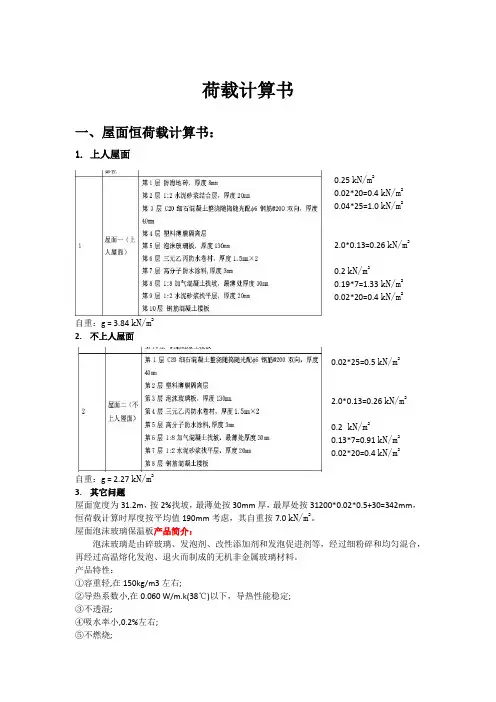

荷载计算书
