ldo dcdc电路工作原理 概述及解释说明
1. 引言
1.1 概述
本篇长文将详细介绍LDO（低压差线性稳压器）和DC-DC（直流-直流）电路的工作原理，并对它们之间的差异进行比较。LDO和DC-DC是常用于电子设备中的稳压电路，它们在电源管理中起着重要的作用。
1.2 文章结构
本文共分为五个部分。引言部分是文章的开端，旨在给读者一个整体概览。第二部分将详细介绍LDO电路工作原理，包括概述、原理解释以及调节特性。第三部分将深入探讨DC-DC电路工作原理，包括概述、原理解释和调节特性。第四部分将比较LDO与DC-DC电路工作原理的差异，主要从稳压性能、效率和应用场景三个方面进行对比。最后一部分是结论，总结LDO与DC-DC工作原理及其适用场景，提供选择建议和指导意见。
1.3 目的
本文旨在帮助读者了解LDO和DC-DC电路的工作原理及其差异，并为他们在实际应用中做出正确选择提供参考。通过对LDO和DC-DC电路的深入解析，读者将能够更好地理解它们的特性和适用场景，从而为电子设备的设计和优化提供指导。
2. LDO电路工作原理：

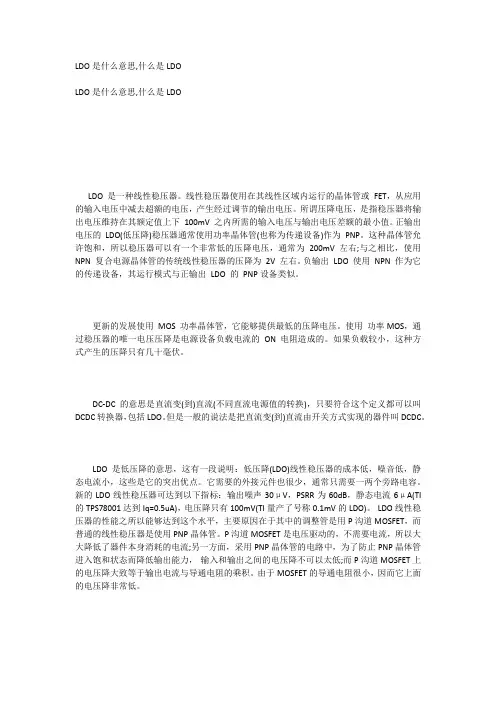

2.1 LDO概述：
LDO（Low Drop-Out）即低压差稳压器，是一种常用的电源管理集成电路。它的主要功能是将输入电压稳定地转换为具有较小波动的稳定输出电压。LDO电路通常由一个差分放大器和一个功率晶体管组成，可以通过调整控制回路来提供所需的输出电压。
2.2 LDO原理解释：
LDO电路的基本原理是利用负反馈控制，通过保持输出电压与参考电压之间的差异在一个很小范围内来实现稳定化输出。当输入电压发生变化时，负反馈环路会自动调整功率晶体管的导通程度，以便维持输出电压不受影响。
LDO中使用了差分放大器来比较输出电压与参考电压，并产生误差信号。该误差信号经过放大并通过控制回路传递给功率晶体管，从而控制其导通程度。当输出电压低于设定值时，机内放大器将增加功率晶体管导通度以增加输出；当输出高于设定值时，则减小其导通程度以降低输出。
2.3 LDO调节特性：
LDO具有以下几个调节特性：
a. 压差：表示输入电压和输出电压之间的差异。较小的压差意味着更高的效率，但也对系统设计带来了一些约束。
b. 转换效率：与输入和输出电压的差异以及负载电流密切相关。高转换效率对于延长电池寿命和减少功耗非常重要。
c. 负载传导度：描述了LDO在负载变化时的稳定性。高传导度意味着LDO能够更好地应对负载变化，从而提供更稳定的输出电压。
d. 带宽：指的是LDO控制回路响应频率范围。高带宽可以快速响应负载变化并提供稳定的输出。
以上便是关于LDO电路工作原理部分的详细说明。接下来将介绍DC-DC电路工作原理部分。
3. DC-DC电路工作原理:
3.1 DC-DC概述:
DC-DC电路是一种电源转换器，用于将一个直流电压转换为另一个直流电压的设备。它广泛应用于各种电子设备中，如手机、计算机、汽车等。DC-DC电路的工作原理基于能量转移和功率转换的基本原理。
3.2 DC-DC原理解释:
在DC-DC电路中，主要有两个关键元件：输入直流源和输出负载。其基本工作原理是通过控制开关管的导通和断开来实现输入和输出之间的能量传递。当开关导通时，输入直流源的能量被储存在电感中；当开关断开时，储存在电感中的能量会释放到负载上。
最常见的类型是基于脉冲宽度调制（PWM）控制的降压型升压型DC-DC转换器。降压型将高输入电压降低到所需输出电压，而升压型则将低输入电压升高到所需输出电压。PWM技术通过调整开关管导通时间与断开时间的比例来控制输出电压。
在降压型DC-DC转换器中，当开关管导通时，输入直流源的能量被传输到电感中，形成储能态；当开关管断开时，储存在电感中的能量通过二极管传输给负载，形成释能态。这种周期性的状态转换使得输出电压保持在所需的稳定值。
升压型DC-DC转换器也类似工作，但是它将低输入电压经过升压拓扑结构转换为较高输出电压。具体原理与降压型相反，当开关导通时，电感储存能量；当开关断开时，在二极管和电容的作用下，将储存的能量释放到负载上。
3.3 DC-DC调节特性:
DC-DC转换器在工作过程中表现出一些重要的调节特性。其中包括线性度、稳定性和动态响应等。
线性度是指输出电压与输入电压之间的变化率。好的DC-DC转换器应该具有良好的线性度，即输出电压随着输入电压的变化保持稳定。
稳定性是指在不同负载条件下，输出电压是否能够维持在预设值附近。优秀的DC-DC转换器应该具备高稳定性，以确保负载变化时仍能提供准确和稳定的输出电压。
动态响应是指DC-DC转换器对于输入和输出之间电流变化的快速响应能力。高动态响应使得DC-DC转换器能够在负载变化较大的情况下保持稳定的输出电压。
这些调节特性是衡量一个DC-DC转换器性能优劣的重要指标，不同应用场景可能对这些特性有不同的要求。
以上就是关于"3. DC-DC电路工作原理"部分的详细内容解释。
4. 比较LDO与DC-DC电路工作原理差异:
4.1 稳压性能对比:
LDO（低压差线性稳压器）是一种直流稳压器件，是通过线性调节方式将输入电压降低到所需的输出电压。LDO具有较高的稳定性和良好的静态和动态响应特性。由于采用线性调节方式，LDO对输入输出之间的电压差需保持在一定范围内，超过该范围会导致效率下降和热量损失增加。
DC-DC（直流-直流）转换器是通过使用开关器件来将输入电源的直流电压转换为不同电平的输出电源。DC-DC转换器通常具有高效率、较低的热量损失以及较好的负载跟踪能力。与LDO相比，DC-DC转换器在稳压性能方面表现更出色，因为它可以在各种输入输出之间产生更大的电压差，并且能够有效地处理大功率应用。
4.2 效率对比:
LDO在输入和输出之间通过产生额外功耗来实现稳定输出，这导致效率相对较低。尤其在输入输出电压差较大时，效率会更低。
DC-DC转换器通过切换调节方式来实现电压转换，在这种方式下功耗很小。因此，相对于LDO，DC-DC转换器具有更高的效率，并且能够更好地适应不同的功率需求。
4.3 应用场景选择对比:
LDO适用于对电源噪声敏感的应用场景，尤其是在低功耗和低噪音要求下。例如，某些模拟/混合信号集成电路(IC)、传感器、精密仪器等。
DC-DC转换器适用于需要更高功率输出、需求细粒度稳压或变化范围较大的应用场景。特别是当输入和输出之间的电压差比较大时，DC-DC转换器表现出更好的性能。因此，在需要更高效率和稳定性能的情况下，如大功率放大电路、通信设备等领域中使用DC-DC转换器会更合适。
根据LDO与DC-DC工作原理的比较，选择合适的稳压方案取决于具体应用场景和需求。如果要求较低噪音、低功耗且不涉及大幅度电压变化，LDO是一种经济而可靠的选择。而在需要更高输出功率、较大电压变化范围和高效率的情况下，DC-DC转换器则更能满足需求。因此，在实际设计中，应根据具体应用要求综合考虑LDO和DC-DC的特性，并结合成本、功耗和效率等方面进行选择。
5. 结论:
5.1 总结LDO与DC-DC工作原理和应用场景差异:
在本文中，我们详细介绍了LDO（低压差线性稳压器）和DC-DC（直流至直流）电路的工作原理。LDO电路通过使用晶体管来实现对输入电压的线性调节，以提供稳定的输出电压。相比之下，DC-DC电路采用切换器和功率分级技术，将输入电压转换为需要的输出电压。
此外，LDO还具有以下特点：简单、成本较低、噪声低，并且对于小功率应用非常适合。然而，它的效率较低且受限于输入输出电压差异。
相反，DC-DC电路虽然复杂且成本较高，但其效率高且可以适应更大范围的输入输出差异。由于其能够提供更高的效率并满足更广泛的应用需求，因此在许多领域中被广泛采用。
5.2 对于不同应用场景的选择建议和指导意见:
根据上述内容，在选择LDO或DC-DC电路时需要考虑以下几个因素：
1. 功耗要求: 如果设计要求低功耗应用，尤其是在待机模式下，LDO可能更适合。然而，如果应用需要高效能并需要较大的输出电压范围，则DC-DC电路是更好的选择。
2. 成本限制: LDO通常比DC-DC电路更便宜。如果项目预算有限并且只需要满足较低的功率需求，则选择LDO可以节省成本。
3. 空间限制: LDO通常较小且适用于集成在紧凑型设计中。对于空间有限的应用场景（如移动设备），LDO可能是更合适的选择。然而，对于具有较高功率要求或需要输出电压变换的应用，则可能需要使用DC-DC电路。
综上所述，在选择适合特定应用场景的稳压器时，我们必须权衡不同因素（如功耗、成本和空间限制）。最终决策应基于项目需求，并对LDO和DC-DC电路的工作原理和特点进行深入分析及测试确保满足所需功能及性能要求。
