反硝化深床滤池原理

第４５卷第５期　

２０１７年３月　广州化工　

Ｇｕａｎｇｚｈｏｕ　Ｃｈｅｍｉｃａｌ　Ｉｎｄｕｓｔｒｙ　Ｖｏ１．４５　Ｎｏ．５　

ＭａＬ　２０１７　

ＣＡＳＴ一深床反硝化滤池工艺处理城市污水效果研究术　

陈光勇　，韩彦涛　，李杨　，张会琴　

（１湖北工业大学土木建筑与环境学院，湖北　武汉４３００６８；２臻和环境科技有限公司，浙江衢州　３２４２９９）　

摘　要：水解酸化一ＣＡＳＴ工艺在城市污水处理中广泛使用，但存在着脱氮除磷效果差，出水总磷偏高的问题。本文通过工　

程实例，采用水解酸化一ＣＡＳＴ一深床反硝化滤池工艺，在不增加运行成本前提下，弥补了水解酸化一ＣＡＳＴ工艺的不足，改善了出水　

水质。该工艺正常运行后，出水达到现行ＧＢ１８９１８—２００２（一级Ａ）标准，而且更节能、更安全。通过实施新的工艺流程，达到节　

能、减排、减污、增效的目的。　

关键字：ＣＡＳＴ；城市污水；脱氮除磷；深床反硝化滤池　

中图分类号：Ｘ７０３．１　文献标志码：Ｃ　文章编号：１００１—９６７７（２０１７）０５—００９２—０３　

Ｓｔｕｄｙ　ｏｎ　ＣＡＳＴ　Ｃｏｍｂｉｎｅｄ　Ｄｅｅｐ　Ｂｅｄ—ｄｅｎｉｔｒｉｆｉｃａｔｉ０ｎ　Ｆｉｌｔｅｒ　Ｐｒｏｃｅｓｓ　

ｆｏｒ　Ｍｕｎｉｃｉｐａｌ　Ｗａｓｔｅｗａｔｅｒ　Ｔｒｅａｔｍｅｎｔ　

ＣＨＥＮ　Ｇｕａｎｇ—ｙｏｎｇ　，ＨＡＮ　Ｙａｈ—ｔａｏ　，ＬＩ　Ｙａｎｇ　，ＺＨＡＮＧ　Ｈｕｉ—ｑｉｎ　

（１　Ｓｃｈｏｏｌ　ｏｆ　Ｃｉｖｉｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ａｒｃｈｉｔｅｃｔｕｒｅ　ａｎｄ　Ｅｎｖｉｒｏｎｍｅｎｔ，Ｈｕｂｅｉ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｈｕｂｅｉ　Ｗｕｈａｎ　４３００６８；　

２　Ｐｅｒｆｅｃｔ　Ｅｎｖｉｒｏｎｍｅｎｔ　Ｔｅｃｈｎｏｌｏｇｙ　Ｃｏ．，Ｌｔｄ．，Ｚｈｅｊｉａｎｇ　Ｑｕｚｈｏｕ　３２４２９９，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：ＣＡＳＴ　ｃｏｍｂｉｎｅｄ　ｈｙｄｒｏｌｙｓｉｓ　ａｃｉｄｉｆｉｃａｔｉｏｎ　ｐｒｏｃｅｓｓ　ｉｓ　ｗｉｄｅｌｙ　ｕｓｅｄ　ｉｎ　ｕｒｂａｎ　ｓｅｗａｇｅ　ｔｒｅａｔｍｅｎｔ，ｂｕｔ　ｔｈｅｒｅ　ａｒｅ　

深床反硝化滤池运行故障分析汇总 故障 原因 操作 总结

进水硝基氮数值高于常规数值 进水硝基氮仪需要标定或维护 硝基氮仪标定或维护 进水某指标超过常规值，是滤池做好运行记录和连续检测的结果，能够及时发现故障。 污水厂各工艺操作不当 调整参数，降低超标水质，并控制在合理范围内

出水硝基氮仪读数过低或为零 出水硝基氮仪需要标定或维护 硝基氮仪标定或维护

碳源过量投加 检查碳源投加公式，计量泵输出流量。如果过量投加，需要降低投加量，观察出水硝基氮浓度回升至正常范围 检测出水COD能够正确判断碳源是否过量投加，但是耗时较长

出水硝基氮高于常规值或不能达到目标结果 滤池水力负荷过高 将更多滤池投入使用，以降低单个滤池的水力负荷 滤速应小于10-12m/h，或进水水温较低

进水硝基氮负荷超过正常值 将更多滤池投入使用，以降低单个滤池的水力负荷

进水温度过低 将更多滤池投入使用，以降低单个滤池的水力负荷

碳源投加量不足 检查计量泵投加流量 碳源投加计算公式错误 人工计算投加量并与实际投加进行比较

流量计故障 检查流量计故障，并消除故障

碳源浓度降低 密度计或实验室检测碳源浓度，根据结论调整碳源浓度

出水硝基氮仪需要标定或维护 按照给定标定方法标定

控制系统故障 控制技术人员维修，检查输入/输出数据

PH值超出范围 检查PH值，PH调节至6-8之间

生物膜老化 判断进水是否含有不利于微生物生长的物质 重新驯化培养微生物需要较长时间 反冲不当，造成微生物大量流失 恢复生物膜厚度 耗时较长，碳源适当过量投加

进水DO超过常规数据 进水DO仪需要标定或维护 进水某指标超过常规值，是滤池做好运行记录和连续检测的结果，能够及时发现故障。

水头损失增加速度明显大于预期 氮气释放间隔时间过长 调整氮气释放时间间隔 释放间隔不应小于1小时 氮气释放强度偏小或反冲时间偏短 增加水反冲强度和时间至气泡释放殆尽 需要多次调整，以获得最佳操作 气水全反冲工艺不能有效去除堆积的SS 检查并调整气水反冲强度和时间，以达到合适的反冲效果

一３６一　ＺＨＥＪＩＡＮＧ　ＣＨＥＭＩＣＡＬ　ＩＮＤＵＳＴＲＹ　Ｖｏ１．４８　Ｎｏ．６（２０　１　７）　

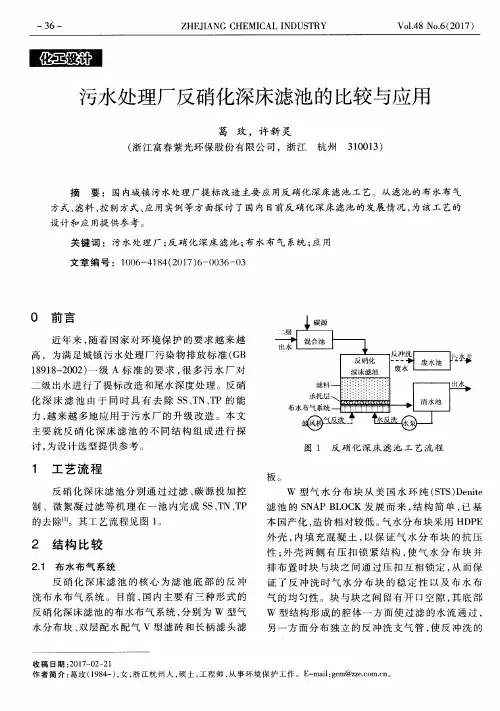

污水处理厂反硝化深床滤池的比较与应用　

葛玫，许新灵　

（浙江富春紫光环保股份有限公司，浙江杭州　３１００１３）　

摘要：国内城镇污水处理厂提标改造主要应用反硝化深床滤池工艺。从滤池的布水布气　

方式、滤料、控制方式、应用实例等方面探讨了国内目前反硝化深床滤池的发展情况，为该工艺的　

设计和应用提供参考。　

关键词：污水处理厂；反硝化深床滤池；布水布气系统；应用　

文章编号：１００６—４１８４（２０１７）６—００３６—０３　

Ｕ　刖昌　

近年来，随着国家对环境保护的要求越来越　

高，为满足城镇污水处理厂污染物排放标准（ＧＢ　

ｌ８９１８－２００２）一级Ａ标准的要求，很多污水厂对　

二级出水进行了提标改造和尾水深度处理。反硝　

化深床滤池由于同时具有去除ＳＳ、ＴＮ、ＴＰ的能　

力，越来越多地应用于污水厂的升级改造。本文　

主要就反硝化深床滤池的不同结构组成进行探　

讨，为设计选型提供参考。　

１　工艺流程　

反硝化深床滤池分别通过过滤、碳源投加控　

制、微絮凝过滤等机理在一池内完成ＳＳ、ＴＮ、ＴＰ　

的去除…。其工艺流程见图ｌ。　

２　结构比较　

２．１布水布气系统　反硝化深床滤池的核心为滤池底部的反冲　

洗布水布气系统。目前，国内主要有三种形式的　

反硝化深床滤池的布水布气系统，分别为Ｗ型气　

水分布块、双层配水配气Ｖ型滤砖和长柄滤头滤　图１反硝化深床滤池工艺流程　

板。　

Ｗ型气水分布块从美国水环纯（ＳＴＳ）Ｄｅｎｉｔｅ　

滤池的ＳＮＡＰ　ＢＬＯＣＫ发展而来，结构简单，已基　

本国产化，造价相对较低。气水分布块采用ＨＤＰＥ　

外壳，内填充混凝土，以保证气水分布块的抗压　

性；外壳两侧有压扣锁紧结构，使气水分布块并　

排布置时块与块之间通过压扣互相锁定，从而保　证了反冲洗时气水分布块的稳定性以及布水布　

气的均匀性。块与块之间留有开口空隙，其底部　

Ｗ型结构形成的腔体一方面使过滤的水流通过，　

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920233071.4(22)申请日 2019.02.25(73)专利权人 大连安能杰科技有限公司地址 116000 辽宁省大连市中山区长江路123号17层37号(72)发明人 张宁宁　李林　(74)专利代理机构 北京细软智谷知识产权代理有限责任公司 11471代理人 马晓腾(51)Int.Cl.C02F 3/28(2006.01)

(54)实用新型名称一种反硝化深床滤池系统(57)摘要本实用新型涉及污水处理技术领域，具体涉及一种反硝化深床滤池系统，包括：滤水池，包括由上之下依次设置的布水层、滤料层和集水层，其中，所述布水层上方设置有液位计，所述布水层内设有第一压力传感器；清水池，通过管道与所述集水层相连通，用于对所述滤水池流出的水进行贮存；所述管道上设有第二压力传感器和气动调节阀；控制室，内设有控制器，所述控制器分别与所述第一压力传感器、第二压力传感器、液位计、气动调节阀相连。本实用新型提供的技术方案，用以解决现有技术中滤池不能实现液位的

精确控制及滤料易暴露的问题。

权利要求书1页 说明书4页 附图1页CN 209602203 U2019.11.08

CN 209602203

U1.一种反硝化深床滤池系统，其特征在于，包括：滤水池，包括由上至下依次设置的布水层、滤料层和集水层，其中，所述布水层上方设置有液位计，所述布水层内设有第一压力传感器；清水池，通过管道与所述集水层相连通，用于对所述滤水池流出的水进行贮存；所述管道上设有第二压力传感器和气动调节阀；控制室，内设有控制器，所述控制器分别与所述第一压力传感器、第二压力传感器、液位计、气动调节阀相连。2.根据权利要求1所述的系统，其特征在于，所述清水池内设有出水挡墙，所述出水挡墙将所述清水池分隔为溢流井和排水井，其中，所述溢流井与所述集水层相连通；所述出水挡墙的高度高于所述滤料层的高度。3.根据权利要求2所述的系统，其特征在于，所述出水挡墙与所述清水池的底部垂直。4.根据权利要求1所述的系统，其特征在于，所述第二压力传感器设置在所述集水层的出水口位置处，位于所述集水层的出水口及所述气动调节阀之间。5.根据权利要求1所述的系统，其特征在于，所述布水层设有布水渠，用于布水引流。6.根据权利要求1所述的系统，其特征在于，所述集水层设有集水渠，用于集水排出。7.根据权利要求1所述的系统，其特征在于，所述滤料层的底部均匀布设有滤砖。8.根据权利要求1～7任一项所述的系统，其特征在于，所述第一压力传感器、第二压力传感器、液位计、气动调节阀，与所述控制器有线连接，和/或，无线连接。9.根据权利要求1所述的系统，其特征在于，所述控制器包括以下项中的至少一项：单片机、微处理器芯片、PLC芯片、DSP芯片、FPGA模块。10.根据权利要求1所述的系统，其特征在于，所述液位计包括以下项中的至少一项：超声波液位计、激光液位计、
