电气检修施工方案

1 五系列球磨机检修施工方案

一、编制依据

江苏省龙潭重型机械厂MG3245格子型球磨机使用说明书、相关规程规范、现场勘察资料和同类设备安装检修经验。

二、工程概况及特点

1、工程概况

金安矿业公司草楼铁矿选矿厂5系列球磨机为滚动轴承球磨机，大、小齿轮已严重磨损，筒体两端的压条及进料口、给矿器需要更换等。总之五系列已无法满足正常生产，需更进行大修。

2、工程特点

2.1选厂共有5个系列的选矿设备，安装5个系列，运行5 个系列，停机检修工期短，任务重。

2.2检修五系列，另外4个系列正常运转，噪音大，作业环境差。

2.3检修工期短，任务重，要求停机后马上投入检修、检修完毕马上试车验收、马上投入重负荷运行，实行三班24小时连续作业，人员多，成本高。

三、球磨机的主要技术参数

项目 单位 规格参数

筒体内径 mm 3200

有效长度 mm 4500

有效容积 m3 33.7

最大装球量 t 65

工作转速 r/min 18.4

排矿粒度 mm 0.3～0.074

产量 t/h 12～145

电动机 TDMK800-36 800kw 10KV 167r/min

外廓尺寸 mm 14596×7650×6062

四、检修项目与内容 2 1、大、小齿轮更换。

2、打开人孔板，两端密封压条更换。

3、进料口、给矿器更换。

4、撤除出料口，重新安装，处理漏砂问题。

五、检修前的准备

1、设备、材料、备件及施工机具的准备

根据施工需要，技术人员要提前五日做出材料（备件）需用计划表，报项目经理审批，由设备物资部在提前3日内购入到仓库，检修设备及措施工程量见一览表（附表1，附表2）

2、检修及检修现场的施工准备

提前3天跟矿方联系检修设备停机时间，要提前1天到现场清理设备周围的障碍物，对参与检修的现场施工人员要进行技术和安全的交底，了解设备的运行状况。跟矿方机动部和选厂负责本次检修的人员要进行沟通，了解各位人员的职责，以便及时解决在检修过程中遇到的困难。

7 电气设备停窑检修方案

一、指导思想

为保证库满停窑期间能够有效消除电气运行隐患，确保生产车间的所有电气设备的安全可靠稳定经济运行，特制定本方案。

二、检修项目

烧成三车间2012年设备大修项目计划（电气部分）

序号 设备名称 维修内容及要求 检修时间 项目负责人

1 煤磨电收尘K6M风机 负荷侧端盖跑套，加工处理 2天 赵伟

2 煤磨转子称头称 更换备机 1天 赵伟

7 3 煤磨K6M风机 开关柜内电缆运行时发热，另附三组电缆 2天 赵伟

4 高温风机 碳刷、换向器检查，更换部分碳刷 4天 赵伟

5 原料磨主电机 水电阻检查，液面补充至正常水位 1天 赵伟

6 原料磨主排风机 水电阻检查，液面补充至正常水位 1天 赵伟

7 篦冷机四、五、六室风机 轴承检查、加油 2天 赵伟

8 直流电机控制柜 清灰检查 1天 赵伟

9 低压无功补偿、高压节能装置 检查，完善 4天 赵伟

7 10 大功率抽屉柜 开关检查，螺丝紧固 5天 赵伟

11 各电力室 卫生治理及隐患排查 5天 赵伟

烧成六车间2012年设备大修项目计划（电气部分）

序号 设备名称 维修内容及要求 检修时间 项目负责人

1 窑主电机备用冷却风机 控制方式由机旁控制改为集中控制 3天 李杰、马云涛、

于春鹏、王静彬

2 原料磨主电机 接线检查、紧固，碳刷清灰检查 1天 李杰、马云涛、

于春鹏、王静彬

3 原料磨排风机 接线检查、紧固，碳刷清灰检查 1天 李杰、马云涛、

于春鹏、王静彬

4 窑尾排风机 接线检查、紧固，碳刷1天 李杰、马云涛、

电气专业检修施工方案

1 施工技术准备

该项目工作由技术负责人负责组织班组技术员，根据大修项目、《发电机检修工艺规程》、《变压器检修工艺规程》、《电力变压器检修导则DL/T573－95》、《高压电动机检修工艺规程》、《低压电动机检修工艺规程》、《母线检修工艺规程》、《电气装置安装工程施工及验收规范》和《电气装置安装工程质量检验及评定规程》、《SD230－87发电厂检修规程》、《电气设备预防性试验规程试验标准》设备厂家说明书，在各分项工程开工前，把大修工艺指导书、重大、重要项目大修方案及大修技术资料编制完毕。

在技术资料准备阶段，组织施工人员熟悉图纸和厂家资料，组织学习检修工艺规程，施工验收规程、规范等；组织安全教育，了解工程的质量目标，从技术上为工程的顺利开工做好充分准备。

2. 发电机大修方案

A、 施工前的准备工作

1) 发电机已停止运行，发电机的出线端口已按要求做好接地。

2)《大修方案》已报甲方有关部门审核且批准。

3）施工机具、人员、检修材料等已准备好，各种准备工作就绪。

B、 发电机本体大修工作

1）打开发电机的端盖，按已编制的施工方案及步骤将发电机转子吊出，用干燥的压缩空气将发电机膛内吹扫干净，然后在发电机的膛内铺上干净的塑料薄膜，对发电机膛内进行检查和检修。

发电机检修程序：准备工作→端盖、端部检查→定子清扫、检查→转子清扫、检查→穿转子前的检查→发电机碳刷加工安装→冲转、试运检查

2）发电机定子铁芯检查修理：

a、用绝缘摇表对发电机定子线圈进行绝缘检查；

b、发电机定子铁芯表面应无尘土油垢，检查通风通道应无杂物堵塞，若有，必须清理干净；

c、铁芯叠片应紧固防锈漆层无脱皮，铁芯外形无伤痕；

d、铁芯槽锲紧固无松动。如发现铁心表面有氧化铁粉时，可用干燥的压缩空气吹扫干净，再用竹片制作的铲子状工具清除，然后在该处涂绝缘漆。

3）发电机定子线圈检查修理：

a、检查发电机定子线圈两端部绕组是否变形，若有变形应查明原因处理。

挡土板施工方案

.- 0 -

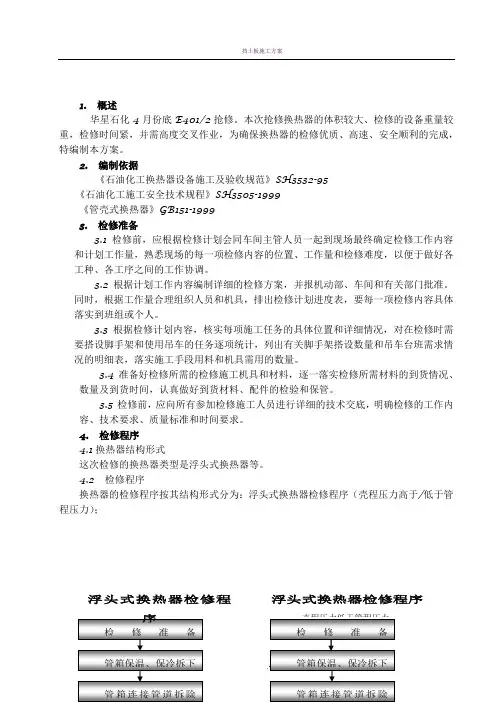

1. 概述

华星石化4月份底E401/2抢修。本次抢修换热器的体积较大、检修的设备重量较重，检修时间紧，并需高度交叉作业，为确保换热器的检修优质、高速、安全顺利的完成，特编制本方案。

2. 编制依据

《石油化工换热器设备施工及验收规范》SH3532-95

《石油化工施工安全技术规程》SH3505-1999

《管壳式换热器》GB151-1999

3. 检修准备

3.1检修前，应根据检修计划会同车间主管人员一起到现场最终确定检修工作内容和计划工作量，熟悉现场的每一项检修内容的位置、工作量和检修难度，以便于做好各工种、各工序之间的工作协调。

3.2根据计划工作内容编制详细的检修方案，并报机动部、车间和有关部门批准。同时，根据工作量合理组织人员和机具，排出检修计划进度表，要每一项检修内容具体落实到班组或个人。

3.3根据检修计划内容，核实每项施工任务的具体位置和详细情况，对在检修时需要搭设脚手架和使用吊车的任务逐项统计，列出有关脚手架搭设数量和吊车台班需求情况的明细表，落实施工手段用料和机具需用的数量。

3.4 准备好检修所需的检修施工机具和材料，逐一落实检修所需材料的到货情况、数量及到货时间，认真做好到货材料、配件的检验和保管。

3.5 检修前，应向所有参加检修施工人员进行详细的技术交底，明确检修的工作内容、技术要求、质量标准和时间要求。

4. 检修程序

4.1换热器结构形式

这次检修的换热器类型是浮头式换热器等。

4.2 检修程序

换热器的检修程序按其结构形式分为：浮头式换热器检修程序（壳程压力高于/低于管程压力）；

检修准备

管箱保温、保冷拆下

管箱连接管道拆除 管箱保温、保冷拆下

管箱连接管道拆除 检修准备 浮头式换热器检修程序
