硅锰合金生产工艺流程

锰硅合金技术操作规程1、成品规格1.1牌号和化学成分锰硅合金按锰、硅及其杂质元素含量的不同，分为8个牌号，其化学成分应符合表1的规定。

表1 锰硅合金化学成分（GB/T4008—2008）牌号化学成份（质量分数）/%Mn SiCPSⅠⅡⅢ≤FeMn64Si27 60.0～67.0 25.0～28.0 0.5 0.10 0.15 0.25 0.04 FeMn67Si23 63.0～70.0 22.0～25.0 0.7 0.10 0.15 0.25 0.04 FeMn68Si22 65.0～72.0 20.0～23.0 1.2 0.10 0.15 0.25 0.04 FeMn62Si23 60.0～＜65.0 20.0～25.0 1.2 0.10 0.15 0.25 0.04 FeMn68Si18 65.0～72.0 17.0～20.0 1.8 0.10 0.15 0.25 0.04 FeMn62Si18 60.0～＜65.0 17.0～20.0 1.8 0.10 0.15 0.25 0.04 FeMn68Si16 65.0～72.0 14.0～17.0 2.5 0.10 0.15 0.25 0.04 FeMn62Si17 60.0～＜65.0 14.0～20.0 2.5 0.20 0.25 0.30 0.05备注：硫为保证元素，其余为必测元素。

1.2物理状态锰硅合金以块状供货，其粒度范围及允许偏差应符合表2规定。

表2 锰硅合金粒度范围等级粒度范围(mm)偏差（质量分数）,%筛上物筛下物不大于1 20～300 5 52 10～150 5 53 10～100 5 54 10～505 5 需方对物理状态如有特殊要求，可与供方商定。

2、原料技术条件及主要生产设备2.1锰矿石冶炼锰硅合金的锰矿石分为8个牌号，其主要的质量指标应符合表3规定。

表3 锰矿技术条件牌号锰矿质量指标（%）Mn≥Mn/Fe范围P/Mn≤PⅠPⅡPⅢFeMn64Si27 35 12～170.0012 0.0019 0.0030 FeMn67Si23 35 10～15 0.0012 0.0019 0.0030 FeMn68Si22 33 9～13 0.0012 0.0019 0.0030 FeMn62Si23 33 8～13 0.0012 0.0019 0.0030 FeMn68Si18 32 6.5～9 0.0012 0.0019 0.0030 FeMn62Si18 31 4.8～7.6 0.0012 0.0019 0.0030 FeMn68Si16 31 4.5～6.5 0.0012 0.0019 0.0030 FeMn62Si17 30 3.5～6.0 0.0020 0.0030 0.0035粒度6～80mm，小于10mm的数量不超过总重量的20%，锰矿水分不大于6%。

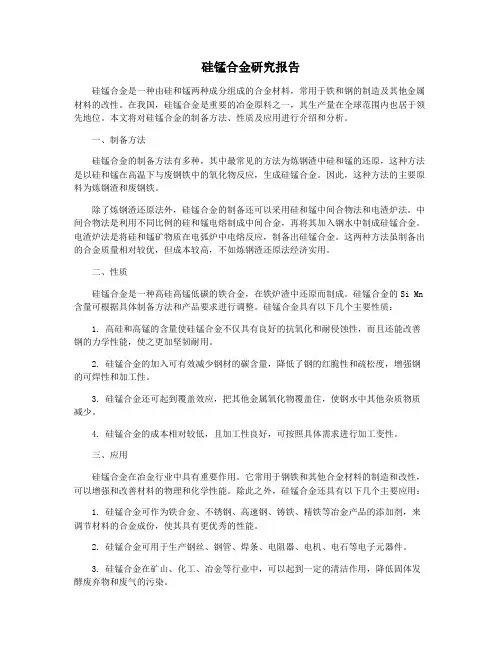

硅锰合金研究报告硅锰合金是一种由硅和锰两种成分组成的合金材料，常用于铁和钢的制造及其他金属材料的改性。

在我国，硅锰合金是重要的冶金原料之一，其生产量在全球范围内也居于领先地位。

本文将对硅锰合金的制备方法、性质及应用进行介绍和分析。

一、制备方法硅锰合金的制备方法有多种，其中最常见的方法为炼钢渣中硅和锰的还原，这种方法是以硅和锰在高温下与废钢铁中的氧化物反应，生成硅锰合金。

因此，这种方法的主要原料为炼钢渣和废钢铁。

除了炼钢渣还原法外，硅锰合金的制备还可以采用硅和锰中间合物法和电渣炉法。

中间合物法是利用不同比例的硅和锰电熔制成中间合金，再将其加入钢水中制成硅锰合金。

电渣炉法是将硅和锰矿物质在电弧炉中电熔反应，制备出硅锰合金。

这两种方法虽制备出的合金质量相对较优，但成本较高，不如炼钢渣还原法经济实用。

二、性质硅锰合金是一种高硅高锰低碳的铁合金，在铁炉渣中还原而制成。

硅锰合金的Si Mn 含量可根据具体制备方法和产品要求进行调整。

硅锰合金具有以下几个主要性质：1. 高硅和高锰的含量使硅锰合金不仅具有良好的抗氧化和耐侵蚀性，而且还能改善钢的力学性能，使之更加坚韧耐用。

2. 硅锰合金的加入可有效减少钢材的碳含量，降低了钢的红脆性和疏松度，增强钢的可焊性和加工性。

3. 硅锰合金还可起到覆盖效应，把其他金属氧化物覆盖住，使钢水中其他杂质物质减少。

4. 硅锰合金的成本相对较低，且加工性良好，可按照具体需求进行加工变性。

三、应用硅锰合金在冶金行业中具有重要作用。

它常用于钢铁和其他合金材料的制造和改性，可以增强和改善材料的物理和化学性能。

除此之外，硅锰合金还具有以下几个主要应用：1. 硅锰合金可作为铁合金、不锈钢、高速钢、铸铁、精铁等冶金产品的添加剂，来调节材料的合金成份，使其具有更优秀的性能。

2. 硅锰合金可用于生产钢丝、钢管、焊条、电阻器、电机、电石等电子元器件。

3. 硅锰合金在矿山、化工、冶金等行业中，可以起到一定的清洁作用，降低固体发酵废弃物和废气的污染。

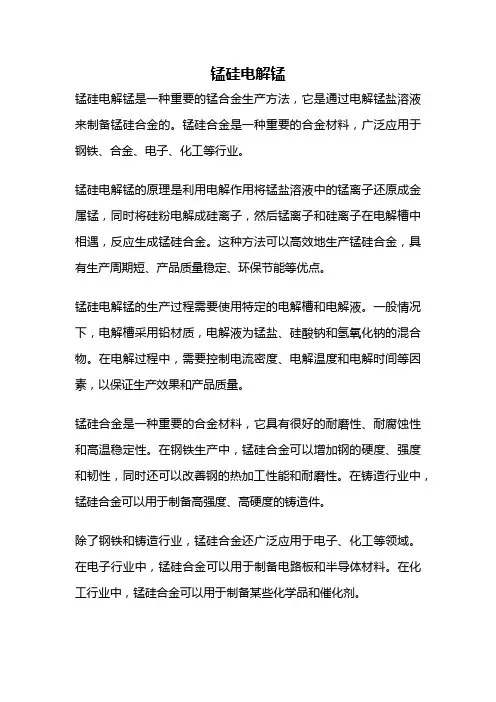

锰硅电解锰
锰硅电解锰是一种重要的锰合金生产方法，它是通过电解锰盐溶液来制备锰硅合金的。

锰硅合金是一种重要的合金材料，广泛应用于钢铁、合金、电子、化工等行业。

锰硅电解锰的原理是利用电解作用将锰盐溶液中的锰离子还原成金属锰，同时将硅粉电解成硅离子，然后锰离子和硅离子在电解槽中相遇，反应生成锰硅合金。

这种方法可以高效地生产锰硅合金，具有生产周期短、产品质量稳定、环保节能等优点。

锰硅电解锰的生产过程需要使用特定的电解槽和电解液。

一般情况下，电解槽采用铅材质，电解液为锰盐、硅酸钠和氢氧化钠的混合物。

在电解过程中，需要控制电流密度、电解温度和电解时间等因素，以保证生产效果和产品质量。

锰硅合金是一种重要的合金材料，它具有很好的耐磨性、耐腐蚀性和高温稳定性。

在钢铁生产中，锰硅合金可以增加钢的硬度、强度和韧性，同时还可以改善钢的热加工性能和耐磨性。

在铸造行业中，锰硅合金可以用于制备高强度、高硬度的铸造件。

除了钢铁和铸造行业，锰硅合金还广泛应用于电子、化工等领域。

在电子行业中，锰硅合金可以用于制备电路板和半导体材料。

在化工行业中，锰硅合金可以用于制备某些化学品和催化剂。

锰硅电解锰是一种高效、环保的锰硅合金生产方法，它可以生产出高质量的锰硅合金，广泛应用于钢铁、铸造、电子、化工等行业。

随着科技的进步和生产技术的不断提高，锰硅电解锰将会在未来得到更广泛的应用和推广。

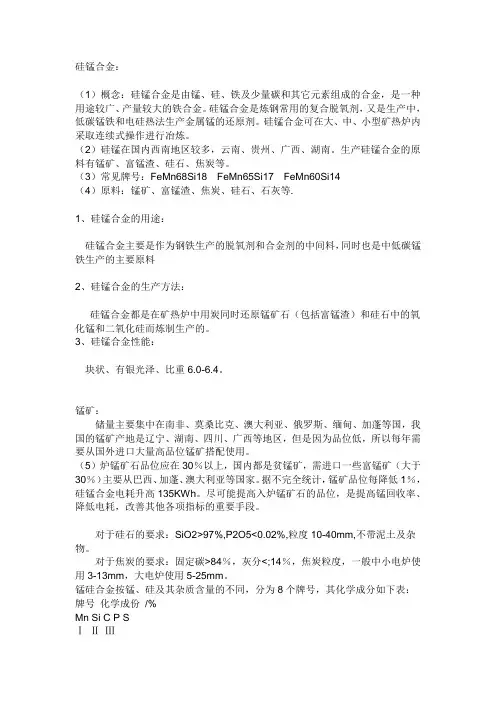

硅锰合金：（1）概念：硅锰合金是由锰、硅、铁及少量碳和其它元素组成的合金，是一种用途较广、产量较大的铁合金。

硅锰合金是炼钢常用的复合脱氧剂，又是生产中，低碳锰铁和电硅热法生产金属锰的还原剂。

硅锰合金可在大、中、小型矿热炉内采取连续式操作进行冶炼。

（2）硅锰在国内西南地区较多，云南、贵州、广西、湖南。

生产硅锰合金的原料有锰矿、富锰渣、硅石、焦炭等。

（3）常见牌号：FeMn68Si18 FeMn65Si17 FeMn60Si14（4）原料：锰矿、富锰渣、焦炭、硅石、石灰等.1、硅锰合金的用途：硅锰合金主要是作为钢铁生产的脱氧剂和合金剂的中间料，同时也是中低碳锰铁生产的主要原料2、硅锰合金的生产方法：硅锰合金都是在矿热炉中用炭同时还原锰矿石（包括富锰渣）和硅石中的氧化锰和二氧化硅而炼制生产的。

3、硅锰合金性能：块状、有银光泽、比重6.0-6.4。

锰矿：储量主要集中在南非、莫桑比克、澳大利亚、俄罗斯、缅甸、加蓬等国，我国的锰矿产地是辽宁、湖南、四川、广西等地区，但是因为品位低，所以每年需要从国外进口大量高品位锰矿搭配使用。

（5）炉锰矿石品位应在30％以上，国内都是贫锰矿，需进口一些富锰矿（大于30％）主要从巴西、加蓬、澳大利亚等国家。

据不完全统计，锰矿品位每降低1％，硅锰合金电耗升高135KWh。

尽可能提高入炉锰矿石的品位，是提高锰回收率、降低电耗，改善其他各项指标的重要手段。

对于硅石的要求：SiO2>97%,P2O5<0.02%,粒度10-40mm,不带泥土及杂物。

对于焦炭的要求：固定碳>84％，灰分<;14％，焦炭粒度，一般中小电炉使用3-13mm，大电炉使用5-25mm。

锰硅合金按锰、硅及其杂质含量的不同，分为8个牌号，其化学成分如下表：牌号化学成份/%Mn Si C P SⅠⅡⅢ≤FeMn64Si27 60.0～67.0 25.0～28.0 0.5 0.10 0.15 0.25 0.04 FeMn67Si23 63.0～70.0 22.0～25.0 0.7 0.10 0.15 0.25 0.04 FeMn68Si22 65.0～72.0 20.0～23.0 1.2 0.10 0.15 0.25 0.04 FeMn64Si23 60.0～67.0 20.0～25.0 1.2 0.10 0.15 0.25 0.04 FeMn68Si18 65.0～72.0 17.0～22.0 1.8 0.10 0.15 0.25 0.04 FeMn64Si18 60.0～67.0 17.0～20.0 1.8 0.10 0.15 0.25 0.04 FeMn68Si16 65.0～72.0 14.0～17.0 2.5 0.10 0.15 0.25 0.04 FeMn64Si16 60.0～67.0 14.0～17.0 2.5 0.20 0.25 0.30 0.05。

小硅铁电炉转产硅锰合金的冶炼实践小硅铁电炉是一种重要的冶炼设备，可用于转产硅锰合金。

在开展硅锰合金的冶炼实践中，有以下几个方面的参考内容。

1. 原料准备硅锰合金的主要原料是硅石和锰矿。

硅石的硅含量应达到98%以上，锰矿的锰含量应达到48%以上。

通过研磨和筛分等处理，将原料粉碎并控制粒度大小，以提高反应的效果和速度。

同时，需要对原料进行化学分析，确保其成分和质量符合要求。

2. 炉前准备在进行小硅铁电炉转产硅锰合金之前，需要对炉体进行清洗和维护。

清除炉内残留物和灰渣，检查炉体是否存在损坏或磨损，确保炉体的完好性。

同时，对电炉进行烘烤处理，使其温度逐渐升高，以去除内部的水分和挥发物，为后续的冶炼操作做好准备。

3. 炉温控制在进行硅锰合金的冶炼过程中，炉温的控制是非常重要的。

一般情况下，炉温应保持在1500℃左右，以保证原料的熔化和反应的进行。

可以通过调节电炉的电流和电压，以及控制气流和氧气的供给量来实现炉温的控制。

此外，还需要根据冶炼的不同阶段和要求，适时调整和控制炉温的变化。

4. 冶炼反应在小硅铁电炉转产硅锰合金的冶炼实践中，冶炼反应是关键步骤之一。

冶炼过程中产生的热量可以使硅石和锰矿迅速熔化，生成硅锰合金。

在反应过程中，要注意炉体的排气和原料的加入，以及炉底的收渣等操作。

并且，要不断监测反应进程，确保冶炼过程的控制和调整。

5. 产品质量控制在完成硅锰合金的冶炼之后，需要对产品进行质量检测和控制。

可以使用化学分析等方法，对产品的成分和含量进行检测，并与标准要求进行比较。

同时，还需要对产品的外观质量进行检验，确保产品没有明显的疏松、气孔、夹杂物等缺陷。

通过以上几个方面的参考内容，可以对小硅铁电炉转产硅锰合金的冶炼实践进行科学、系统和规范的操作。

这不仅可以提高硅锰合金的冶炼效率和产品质量，还能保证生产的安全和环保。

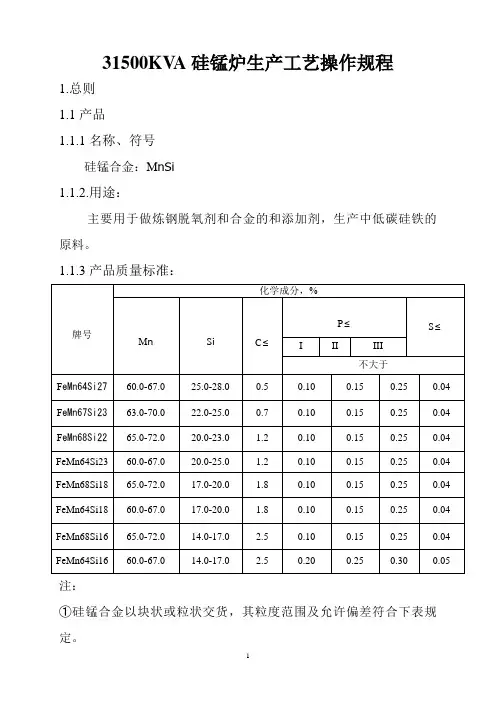

31500KV A硅锰炉生产工艺操作规程1.总则1.1产品1.1.1名称、符号硅锰合金：M nSi1.1.2.用途：主要用于做炼钢脱氧剂和合金的和添加剂，生产中低碳硅铁的原料。

1.1.3产品质量标准：注：①硅锰合金以块状或粒状交货，其粒度范围及允许偏差符合下表规定。

②硅锰合金呈块状交货，每块不得超过20Kg,粒度小于20mm的数量不超过总量的8%.③硅锰合金的内部及表面不得带有明显非金属杂物。

1.2主要原材料标准：1.2.1.锰矿石：1.2.1.1.粒度：10-80,小于10 mm粉矿不大于10%。

1.2.1.2.堆放：硅矿进厂后按不同种类、不同品位分别堆放，不得混杂，更不得混入泥土等其它有害杂物。

1.2.2.焦炭：冶金焦，固定碳不小于80%，粒度10-28mm,小于10 mm的不大于10%。

1.2.3.硅石：Sio2≥98%/Ae2o3≤0.5%/Cao≤0.20%/P2O5≤0.02%、粒度20-40mm,小于20mm不大于10%，大于40mm不大于8%，不得带入泥土和杂物。

1.2.4.白云石：Cao≥30%Mgo≥19%Sio2≤3.5%粒度20-40mm.1.2.5.其它：凡进厂的各种原料，入炉前必须有化验结果。

1.3生产工艺流程图：硅石锰矿焦炭白云石硅石萤石↓破碎↓筛分↓料仓↓配料↓冶炼↓渣厂→炉渣→铁水包→扒渣浇注→分析→脱模→入库1.4主要冶金原理及化学反应方程式：1.4.10锰的高价氧化物受热分解或被CO还原：2Mno=Mn2o3+o2 570℃3Mn2o3=2Mn3o4+o2 900℃Mn3o4+CO=3Mno+CO21.4.2.Mno、Feo 、p2o5、Sio2、被碳还原：Mno+C=Mn+CO↑ 1420℃Mno+4/3C=1/3Mn3C+CO↑ 1220℃FeO+C=Fe+CO↑Sio2+2C=Si+2CO↑ MnSi14 1475℃MnSi17 1490℃P2O5+5C=2p+5CO↑1.4.3炉内总反应式及高硅排碳：.MnSiO3+3C=MnSi+3CO↑3MnSiO3+4C=Mn3C+3SiO2+3CO↑SiO2+2C=Si+2CO↑Mn3C+3Si=3MnSi+C2.工艺技术操作规程：2.1.原料工序技术操作规程：2.1.1.生产前准备工作：①各种原材料加工成合格的料，并加到贮料仓中。

锰硅合金技术操作规程豫川铁合金厂二0一一年目录1、成品规格2、原料技术条件3、配料操作4、矿热炉维护5、冶炼操作6、出铁浇注7、出铁口的维护8、停开炉操作9、原料及产品的化验分析制度1、成品规格1.1牌号和化学成份锰硅合金按锰，硅及其杂质元素含量的不同，分为九个牌号（GB4008---87标准规定），我厂生产其中两个牌号，牌号见表1.的规定表1：需方对化学成分有特殊要求，可由供需双方另行商定。

1.2物理状态锰硅合金以块状供货，其粒度范围及允许偏差应符合表2规定。

表2：2、原料技术条件2.1锰矿石冶炼锰硅合金的锰矿石成分见表，其主要的质量指标应符合下表规定：粒度10-80MM，小于10MM的数量不得超过总重量的20%，锰矿小分不大于6%。

2.2焦炭：应符合冶金焦条件，其中固定炭≥83%，灰分≤15%。

粒度根据电炉的参数要求。

3600KV A电炉焦炭的要求为5-20MM。

2.3硅石：SiO2≥98%，P2O5≤0.02%，粒度10-40MM，要求不带泥土及杂物。

3、配料3.1原料配比由厂内工程师决定。

要求各种原料称量准确，一批料中每种原料，配料误差不差过±2Kg。

3.2配比变化，配料工需接到工程师的变料通知单后方可变料。

3.3交班时各料仓要求配满料。

3.4配料工要注意原料变化情况，发现问题及时向班长报告情况。

3.5为使原料混合均匀，应按下列顺序配料：焦碳、硅石、锰矿、锰渣、白云石。

3.6将当班原料配比如实记录在冶炼记录卡上。

班中如需要调整料比，需行到当班值班主任批准。

3.7配料工维护好所属设备，发现问题当班能处理的及时处理。

交班前彻底清扫卫生。

4、矿热炉设备维护。

4.1注意水套，铜瓦、炉门、除尘、电极、水冷的循环水，要求水温不超过60度，发现异常及时处理，处理不了的及时上报厂内值班主任。

4.2定期检查金属炉体构件是否漏电，发现问题及时处理，处理不了的及时上报厂内值班主任。

4.3炉况判断。

根据原料情况，电极位置，炉渣碱度，渣量，合金成份等对冶炼过程综合分析，综合判断。

硅锰冶炼操作规程前言为了有效地进行生产和确保产品质量，改善技术经济指标，特制定该标准，作为本企业12500KVA锰硅合金冶炼操作的依据。

本操作规程由张开赋总经理提出制定；本操作规程由生产管理中心归口；本操作规程主要起草单位：XXX本操作规程主要起草人：XXX本操作规程审核人：XXX本操作规程批准人：XXX12500KVA半封闭电炉锰硅合金冶炼操作规程1、范围本标准规定了公司12500KVA电炉锰硅合金生产的冶炼操作，原材料技术要求，遵循标准，电极使用，用电制度，设备维护等工艺要领。

本标准适用于本企业12500KVA电炉锰硅合金生产的操作过程。

1.1电炉参数二分厂各炉炉台参数二分厂电炉变压器参数型号：HKSSPZ-14500/1102、产品技术标准GB/T4008-1996标准及用户要求3、技术要求（内控）3.1锰硅合金主要生产的产品为：MnSi6014；MnSi6517；MnSi7016；MnSi7216。

3.2原料技术要求3.2.1锰矿石3.2.1.1锰矿石作为锰硅合金（含半成品）生产的主要原料，其入炉化学成分应符合:MnSi6014：∑Mn%≥24%，∑Mn/Fe≥3、8，∑P≤0、10%MnSi6517：Mn%≥∑28%，∑Mn/Fe≥6.0，∑P≤0.06%MnSi7016：∑Mn%≥35%，∑Mn/Fe≥10MnSi7216：∑Mn%38%，∑Mn/Fe≥13、2，∑P≤0、06%3.3.1.2入炉锰矿石的物理状态应达到以下要求：粒度不大于80mm,水分不大于6%。

3.2.2萤石萤石作为锰硅合金生产的辅助原料，其理化性质应符合:CaF2≥80%，S≤1%；粒度：20～80mm之间。

3.2.3焦炭3.2.3.1焦炭作为锰硅合金冶炼的还原剂，其化学成分应符合:∑C≥78%，∑灰份≤18%，∑S≤2%（MnSi6014）,∑S≤1、5%（MnSi6517），∑S≤1%（MnSi7016）∑S≤1.5%（MnSi7216）；3.2.3.2为了焦炭能充分发挥效用，其物理性质应符合：粒度不大于60mm。

冶炼硅锰合金最合理配方1. 硅锰合金的魅力嘿，朋友们！今天咱们来聊聊硅锰合金。

这玩意儿可是冶炼行业里的宝贝，像极了烹饪中的调味品，没了它，铁铝合金的味道就差多了。

你可能会问，硅锰合金到底是什么？简单来说，它是一种由硅、锰和其他元素组成的合金，主要用于钢铁的冶炼。

可以说，它的存在为钢铁的强度和韧性提供了保障，真是不可或缺。

2. 合理配方的奥秘接下来，咱们得聊聊这合金的配方。

配方嘛，就像是调配鸡尾酒，必须得掌握好比例才能出好酒。

硅锰合金的关键成分就是硅和锰，通常硅的含量在15%到30%之间，锰的含量则在70%到85%之间。

你想想，如果你把这两样东西放在一起，嘿，那就能产生神奇的反应，让金属更结实、更耐磨！可别小看这比例哦，稍微多了点或者少了点，效果都能差天差地。

2.1 硅的作用硅在这个合金里可不是打酱油的角色。

它能提高合金的强度，增加抗氧化性，真是个小英雄。

而且，硅还能改善铸造性能，帮助金属更好地流动，简直是冶炼界的小能手。

2.2 锰的作用至于锰，它的作用同样重要，像是合金里的调皮捣蛋鬼。

锰能显著提高金属的硬度和韧性，防止脆性破坏，让铁的结构更加稳定，简直就是个“防护神”。

3. 配方的实际操作那么，如何把这些理论变成现实呢？这就需要一些技巧和经验了。

首先，你得准备好高纯度的硅和锰，最好是在冶炼厂里进行操作，毕竟安全第一嘛。

接着，把硅和锰按比例混合在一起，放入电炉中加热。

这时候可得注意温度，控制在1600℃到1800℃之间，太高了可能会导致成分的分离，太低又不够熔化。

3.1 注意事项在熔炼的过程中，要时刻观察熔体的状态，确保它均匀混合，像搅拌一锅浓汤一样。

还有，咱们可得避免一些杂质的混入，比如硫、磷等，它们可是合金的大敌，会影响成品的质量。

3.2 最终结果一旦熔炼完成，最后要进行铸造。

等合金冷却后，就能得到一块块闪闪发亮的硅锰合金了。

把它们拿去测试，看看强度、韧性，保证一切正常，心里才会踏实。

好了，朋友们，今天咱们就聊到这儿，硅锰合金的配方就像人生，有时候得调整比例，才能让生活变得更加美好！希望你们在冶炼的道路上都能如鱼得水，找到那个最合理的配方！。

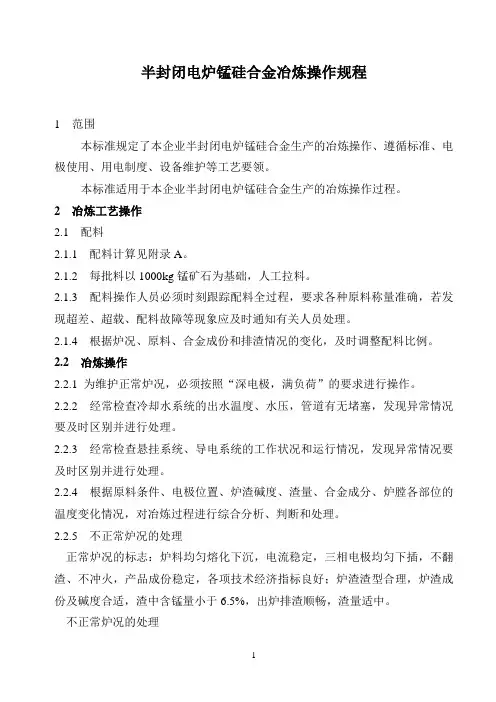

半封闭电炉锰硅合金冶炼操作规程1 范围本标准规定了本企业半封闭电炉锰硅合金生产的冶炼操作、遵循标准、电极使用、用电制度、设备维护等工艺要领。

本标准适用于本企业半封闭电炉锰硅合金生产的冶炼操作过程。

2 冶炼工艺操作2.1 配料2.1.1 配料计算见附录A。

2.1.2 每批料以1000kg锰矿石为基础，人工拉料。

2.1.3 配料操作人员必须时刻跟踪配料全过程，要求各种原料称量准确，若发现超差、超载、配料故障等现象应及时通知有关人员处理。

2.1.4 根据炉况、原料、合金成份和排渣情况的变化，及时调整配料比例。

2.2 冶炼操作2.2.1 为维护正常炉况，必须按照“深电极，满负荷”的要求进行操作。

2.2.2 经常检查冷却水系统的出水温度、水压，管道有无堵塞，发现异常情况要及时区别并进行处理。

2.2.3 经常检查悬挂系统、导电系统的工作状况和运行情况，发现异常情况要及时区别并进行处理。

2.2.4 根据原料条件、电极位置、炉渣碱度、渣量、合金成分、炉膛各部位的温度变化情况，对冶炼过程进行综合分析、判断和处理。

2.2.5 不正常炉况的处理正常炉况的标志：炉料均匀熔化下沉，电流稳定，三相电极均匀下插，不翻渣、不冲火，产品成份稳定，各项技术经济指标良好；炉渣渣型合理，炉渣成份及碱度合适，渣中含锰量小于6.5%，出炉排渣顺畅，渣量适中。

不正常炉况的处理还原剂过剩特征：电极插入浅，上抬过快，局部塌料，刺火严重，炉盖温度上升；化料减慢，出铁、排渣不畅，渣中含锰低，合金含硅偏高。

处理方法：减少料批中焦炭比例，必要时可一次性加入不带焦炭的空料。

2.2.5.2.2还原剂不足特征：负荷用不满，电极下插过深，渣中含锰量过高，合金含硅下降，渣量增大，合金量减少等。

处理方法：增加料批中焦碳比例，必要时可一次性附加焦碳。

2.2.5.2.3渣稠：主要表现在电极电流波动大，排渣困难。

应检查还原剂的配入量是否过多，电极工作端是否够长，锰矿石中AI2O3含量是否过高，炉渣碱度是否偏低等，并酌情处理。

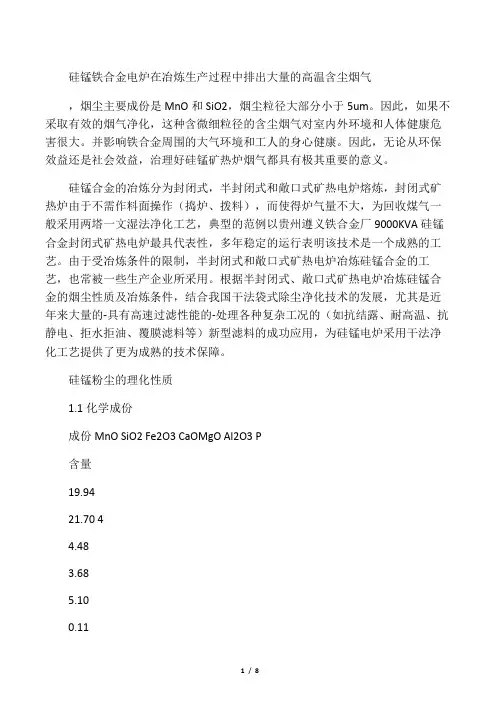

硅锰铁合金电炉在冶炼生产过程中排出大量的高温含尘烟气，烟尘主要成份是MnO和SiO2，烟尘粒径大部分小于5um。

因此，如果不采取有效的烟气净化，这种含微细粒径的含尘烟气对室内外环境和人体健康危害很大。

并影响铁合金周围的大气环境和工人的身心健康。

因此，无论从环保效益还是社会效益，治理好硅锰矿热炉烟气都具有极其重要的意义。

硅锰合金的冶炼分为封闭式，半封闭式和敞口式矿热电炉熔炼，封闭式矿热炉由于不需作料面操作（捣炉、拨料），而使得炉气量不大，为回收煤气一般采用两塔一文湿法净化工艺，典型的范例以贵州遵义铁合金厂9000KVA硅锰合金封闭式矿热电炉最具代表性，多年稳定的运行表明该技术是一个成熟的工艺。

由于受冶炼条件的限制，半封闭式和敞口式矿热电炉冶炼硅锰合金的工艺，也常被一些生产企业所采用。

根据半封闭式、敞口式矿热电炉冶炼硅锰合金的烟尘性质及冶炼条件，结合我国干法袋式除尘净化技术的发展，尤其是近年来大量的-具有高速过滤性能的-处理各种复杂工况的（如抗结露、耐高温、抗静电、拒水拒油、覆膜滤料等）新型滤料的成功应用，为硅锰电炉采用干法净化工艺提供了更为成熟的技术保障。

硅锰粉尘的理化性质1.1化学成份成份MnO SiO2 Fe2O3 CaOMgO Al2O3 P含量19.9421.70 44.483.685.100.111.2粉尘分散度粒度um＞75 50～40 40～30 30～20 20～10 10～5 5～3＜3% 0 14.21.11.61.9 332.945.31.3粉尘堆比重：3g～9g/cm31.4平均粒径：3.24um1.5比表面积：8.47m2/g1.6烟气的含湿量：1.8~2.2%1.7烟尘含尘浓度：6g/ Nm31.8烟气的露点温度：70～80℃二、烟气净化系统工程工艺及特点2.1工艺流程硅锰电炉烟气具有颗粒细、粉尘易吸潮、比电阻高的特性，治理较难。

由于电炉产生的烟气含有锰元素，易产生火花，为防止火花烧袋和温度过高，系统设置了U型冷却器，烟气经后U型冷却除火花后进入长袋低压分室停风脉冲袋式除尘器，净化后烟气由引风机经烟囱达标排入大气。

大型封闭炉冶炼高硅硅锰工艺探讨前言：高硅硅锰做为普通硅锰产品的一种深加工。

因其杂质含量低，尤其是低C，低S,低P产品，高硅硅锰传统的冶炼电炉为敞口或半封闭炉。

1.封闭炉冶炼高硅硅锰的原理高硅硅锰合金生产的原理和冶炼普通硅锰合金的原理相同。

主要化学反应式如下：（MnO)+(1+X)C=[MnCx]+CO(SiO2)+2C=[Si]+2CO(SiO2)+2C+[MnSiCx]=MnSiCx+2CO高硅硅锰和普通硅锰合金的区别在于合金含硅量不同，对以生成的碳化物的破坏形式不同。

当[Si]<23.5%时，破坏碳化物的形式为：(MnFe)7C3+7Si=(MnFe)Si+3C当[Si]>23.5%时，硅破坏碳化物的形式为：(MnFe)7C3+10Si=7(MnFe)Si+3SiC碳还原出来的硅和锰结合生成MnSi,从而改善了还原条件，合金中含硅越高，SiO2开始还原温度也越高。

生产硅14%的硅锰时，SiO2开始还原温度是1475℃；生产含硅20%的硅锰时，SiO2的开始还原温度是1490℃，含硅28%的高硅硅锰时，SiO2开始还原温度是1510℃。

2.大型封闭炉冶炼高硅硅锰的难点2.1电极居高不下，不易下插，刺火严重；炉口温度高，设备损坏大；无功损失大，功率因数低。

2.2高硅硅锰合金铁水温度高，出炉时间长，出铁口氧化侵蚀严重易烧穿，难于维护。

2.3高硅硅锰合适渣型的选择。

2.4炉温高，烟气和粉尘产生量大，烟道与煤气净化系统负荷大。

3.大型封闭电炉生产高硅硅锰的条件3.1 高硅硅锰合金成分及牌号3.2 原料的合理搭配高硅硅锰冶炼和普通硅锰冶炼所需的原料一样为锰矿、焦炭、硅石。

但冶炼高硅硅锰比冶炼普通硅锰更讲究矿的搭配合理，锰矿的品位、杂质含量、熔点、硬度、矿物结构和矿物组成等，都对冶炼过程产生影响。

在充分考虑矿的冶金特性的同时，还要考虑块矿，粉矿、熟料、生料搭配，来保证炉料的透气性，还原性。

在选择入炉品位高的同时，还要考虑原料的矿性要好，锰矿还原是从高价锰逐步向低价锰还原。

硅锰合金的用途
1. 硅锰合金的概述
硅锰合金是一种由脱氧剂金属硅和金属锰组成的合金。

这种合金常常用作钢铁生产中的添加剂，可以改善钢铁的性质，提高钢铁的质量和寿命。

2. 硅锰合金的化学成分
硅锰合金的化学成分主要是硅和锰，硅的含量一般在10%到35%之间，锰的含量一般在60%到85%之间。

除此之外，硅锰合金中还有一些其他的杂质，如钙、镁、铝、钛等。

3. 硅锰合金的生产方法
硅锰合金的生产方法主要有两种，一种是炉外炼钢法，另一种是转炉法。

炉外炼钢法是将硅锰合金加入炼钢炉中，使之与钢水充分混合，从而达到调整合金成分和改良钢的质量的目的。

转炉法则是将硅锰合金放入高炉中熔炼，使其与生铁混合，完成调整成分的过程。

4. 硅锰合金的用途
硅锰合金在钢铁生产中具有很多的用途，其中最主要的是用作钢铁的脱氧剂。

硅锰合金中的硅可以与钢中的氧结合，形成固体的脱氧化物，防止氧对钢造成的危害，提高钢的质量。

硅锰合金另一个重要的用途是作为合金添加剂，可以改善钢铁的性质和强度，延长钢的使用寿命。

另外，硅锰合金还可以用作坩埚材料、铸造助剂等。

5. 硅锰合金的发展前景
随着现代经济的发展，钢铁需求量越来越大，硅锰合金的市场前景也越来越广阔。

同时，人们对钢铁产品的质量要求也越来越高，硅锰合金在钢铁生产中的需求量也会持续增加。

加之新兴领域的发展，硅锰合金的应用范围也将不断扩大。
