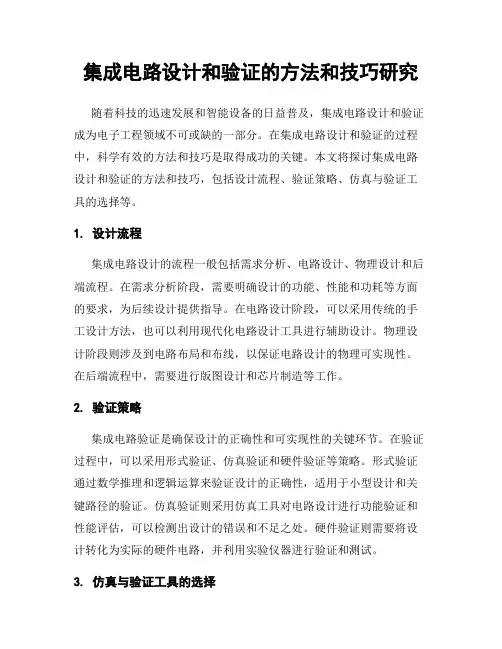

集成电路设计与电路模拟技术的应用研究

集成电路设计和验证的方法和技巧研究随着科技的迅速发展和智能设备的日益普及，集成电路设计和验证成为电子工程领域不可或缺的一部分。

在集成电路设计和验证的过程中，科学有效的方法和技巧是取得成功的关键。

本文将探讨集成电路设计和验证的方法和技巧，包括设计流程、验证策略、仿真与验证工具的选择等。

1. 设计流程集成电路设计的流程一般包括需求分析、电路设计、物理设计和后端流程。

在需求分析阶段，需要明确设计的功能、性能和功耗等方面的要求，为后续设计提供指导。

在电路设计阶段，可以采用传统的手工设计方法，也可以利用现代化电路设计工具进行辅助设计。

物理设计阶段则涉及到电路布局和布线，以保证电路设计的物理可实现性。

在后端流程中，需要进行版图设计和芯片制造等工作。

2. 验证策略集成电路验证是确保设计的正确性和可实现性的关键环节。

在验证过程中，可以采用形式验证、仿真验证和硬件验证等策略。

形式验证通过数学推理和逻辑运算来验证设计的正确性，适用于小型设计和关键路径的验证。

仿真验证则采用仿真工具对电路设计进行功能验证和性能评估，可以检测出设计的错误和不足之处。

硬件验证则需要将设计转化为实际的硬件电路，并利用实验仪器进行验证和测试。

3. 仿真与验证工具的选择在集成电路设计和验证的过程中，选择合适的仿真与验证工具对于提高设计效率和准确性至关重要。

常用的仿真工具包括SPICE、Verilog和VHDL等，它们可以模拟电路的行为并进行功能验证。

验证工具则包括模拟器、逻辑分析仪、电源分析仪等设备，可以对设计进行实际的验证和测试。

在选择工具时，需要考虑其功能完备性、易用性、兼容性以及成本等因素。

4. 设计优化技巧在集成电路设计和验证的过程中，设计优化是提高性能和减少功耗的关键。

常用的设计优化技巧包括时钟频率优化、功耗优化、面积优化等。

时钟频率优化通过调整时钟周期、优化时序等方法来提高电路的工作频率。

功耗优化则通过减少电路的功耗消耗、采用低功耗设计技术等手段来降低功耗。

集成电路设计与仿真一、引言随着科学技术的快速发展，电子产品逐渐普及，其主要核心就是集成电路。

集成电路是一种将多个电子元器件集成在一起并在芯片上实现其功能的电路。

所以，集成电路设计和仿真就是相关领域的研究热点，其技术包含电路分析、设计、评估等领域，主要应用于各种电子产品的开发，如手机、电脑、摄像头等。

二、集成电路设计1、概述集成电路设计是指在过程的每个阶段中，对芯片进行数据处理并根据所得出的数据设计整个系统。

集成电路设计的目的在于解决系统的特定问题或者开发出新的系统，它是成千上万个晶体管和其他微型器件的组合，以实现一些高级功能，例如处理数字信号或者控制计算机系统其他部分。

集成电路设计中最重要的环节是其所包含的逻辑电路的设计和优化。

2、流程集成电路设计主要包括以下几个流程：（1）需求分析：挖掘用户的需求，对方案进行分析和设计。

（2）电路分析：对电路实现的可行性和性能进行分析，寻找最佳解决方案。

（3）电路设计：将分析的结果转化为电路设计，并使用工具对电路布局和布线进行优化。

（4）电路测试：对电路进行模拟测试和实验验证。

（5）系统集成：完成芯片制造后将其与系统进行集成化，进行整体性能测试。

3、技术应用目前集成电路设计最常用的技术是计算机辅助设计（CAD）工具，跨越分析、设计、仿真和设计验证等各个阶段。

常用的 CAD 工具包括 SPICE、VHDL、Verilog 以及Mentor Graphics 等。

三、集成电路仿真1、概述集成电路仿真是指在电路设计阶段使用软件工具对设计电路的行为和性能进行模拟，以确保该电路满足设计要求。

通过集成电路仿真，可以预测电路在操作性能、接口适应性或在各种工作条件下的响应时间等方面的性能表现情况和稳定性。

这对保证电路质量和功效非常有必要。

2、流程集成电路仿真也往往包括几个主要步骤：（1）建模：将电路原理图转换为仿真模型，包括元器件的电路参数、电压电流值以及信号传输机制等。

（2）仿真：在仿真环境下运行仿真模型，进行电路行为和性能的仿真计算。

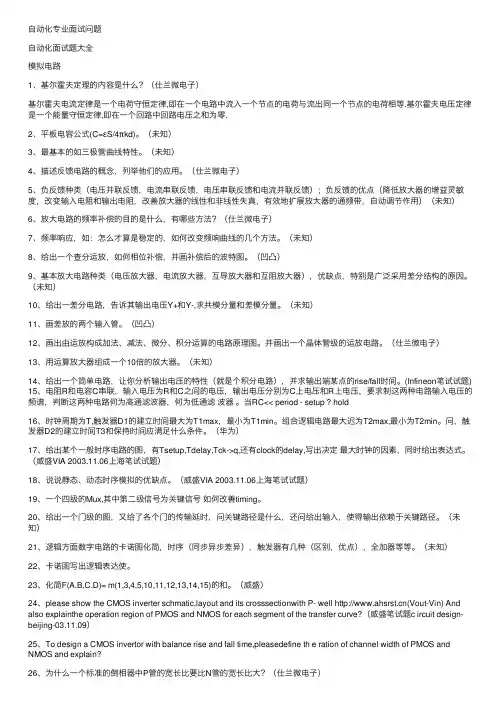

⾃动化专业⾯试问题⾃动化⾯试题⼤全模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电⼦）基尔霍夫电流定律是⼀个电荷守恒定律,即在⼀个电路中流⼊⼀个节点的电荷与流出同⼀个节点的电荷相等.基尔霍夫电压定律是⼀个能量守恒定律,即在⼀个回路中回路电压之和为零.2、平板电容公式(C=εS/4πkd)。

（未知）3、最基本的如三极管曲线特性。

（未知）4、描述反馈电路的概念，列举他们的应⽤。

（仕兰微电⼦）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放⼤器的增益灵敏度，改变输⼊电阻和输出电阻，改善放⼤器的线性和⾮线性失真，有效地扩展放⼤器的通频带，⾃动调节作⽤）（未知）6、放⼤电路的频率补偿的⽬的是什么，有哪些⽅法？（仕兰微电⼦）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的⼏个⽅法。

（未知）8、给出⼀个查分运放，如何相位补偿，并画补偿后的波特图。

（凹凸）9、基本放⼤电路种类（电压放⼤器，电流放⼤器，互导放⼤器和互阻放⼤器），优缺点，特别是⼴泛采⽤差分结构的原因。

（未知）10、给出⼀差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。

（未知）11、画差放的两个输⼊管。

（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。

并画出⼀个晶体管级的运放电路。

（仕兰微电⼦）13、⽤运算放⼤器组成⼀个10倍的放⼤器。

（未知）14、给出⼀个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的rise/fall时间。

(Infineon笔试试题)15、电阻R和电容C串联，输⼊电压为R和C之间的电压，输出电压分别为C上电压和R上电压，要求制这两种电路输⼊电压的频谱，判断这两种电路何为⾼通滤波器，何为低通滤波器。

当RC<< period - setup ? hold16、时钟周期为T,触发器D1的建⽴时间最⼤为T1max，最⼩为T1min。

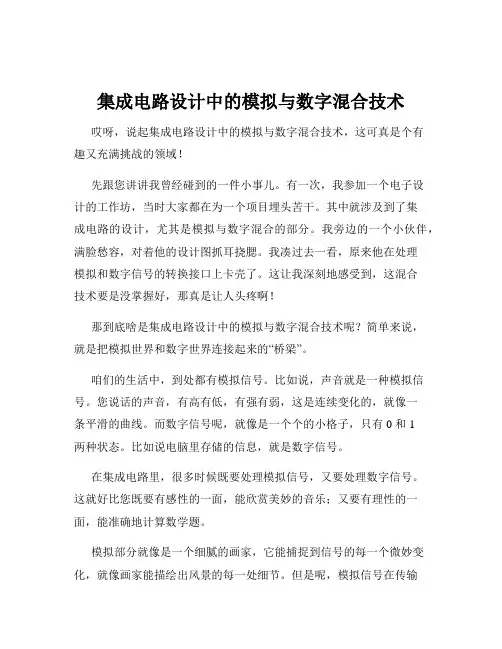

集成电路设计中的模拟与数字混合技术哎呀，说起集成电路设计中的模拟与数字混合技术，这可真是个有趣又充满挑战的领域！先跟您讲讲我曾经碰到的一件小事儿。

有一次，我参加一个电子设计的工作坊，当时大家都在为一个项目埋头苦干。

其中就涉及到了集成电路的设计，尤其是模拟与数字混合的部分。

我旁边的一个小伙伴，满脸愁容，对着他的设计图抓耳挠腮。

我凑过去一看，原来他在处理模拟和数字信号的转换接口上卡壳了。

这让我深刻地感受到，这混合技术要是没掌握好，那真是让人头疼啊！那到底啥是集成电路设计中的模拟与数字混合技术呢？简单来说，就是把模拟世界和数字世界连接起来的“桥梁”。

咱们的生活中，到处都有模拟信号。

比如说，声音就是一种模拟信号。

您说话的声音，有高有低，有强有弱，这是连续变化的，就像一条平滑的曲线。

而数字信号呢，就像是一个个的小格子，只有 0 和 1两种状态。

比如说电脑里存储的信息，就是数字信号。

在集成电路里，很多时候既要处理模拟信号，又要处理数字信号。

这就好比您既要有感性的一面，能欣赏美妙的音乐；又要有理性的一面，能准确地计算数学题。

模拟部分就像是一个细腻的画家，它能捕捉到信号的每一个微妙变化，就像画家能描绘出风景的每一处细节。

但是呢，模拟信号在传输和处理的时候，容易受到干扰，就像画家的作品在运输过程中可能会被弄脏。

数字部分呢，就像是一个严谨的数学家，一切都清清楚楚，明明白白，不会有模糊的地方。

而且数字信号在传输和存储的时候更稳定、更可靠，就像数学家的公式，一旦确定，就不会轻易出错。

那怎么把这两个“性格迥异”的部分融合在一起，让它们和谐共处，共同为我们服务呢？这可不容易。

比如说，在设计一个音频处理芯片的时候，麦克风接收到的声音是模拟信号，但是我们要把它变成数字信号，才能让芯片进行处理，比如降噪、增强等等。

这时候，就需要一个叫做模数转换器（ADC）的东西。

它就像是一个翻译官，把模拟信号翻译成数字信号，让数字部分能“听懂”。

混合集成电路设计与应用技术一、前言混合集成电路是现代电路设计中的一种重要技术，具有高集成度、高性能、低功耗等优点，被广泛应用于通信、计算机、控制等领域。

本文将介绍混合集成电路的设计和应用技术，并探讨其优势和应用前景。

二、混合集成电路的基础概念混合集成电路是指将晶体管、电容、电感等基本元器件制成IC (Integrated Circuit)芯片，在芯片集成中加入封装、线路连接、滤波和匹配等模块，形成一个高度集成的电路系统。

在实际设计中，混合集成电路可分为模拟电路、数字电路和混合信号电路三种类型。

1. 模拟电路模拟电路是通过对电压和电流的连续量的运算和比较构成的，用于处理模拟信号，常用于放大、滤波和信号调理等应用。

模拟电路与数字电路不同，模拟电路处理的是连续的电信号，数字电路处理的是离散的逻辑信号。

尽管如此，模拟电路和数字电路之间没有绝对的分割，常常需要两者共同作用才能满足设计需求。

2. 数字电路数字电路是通过对逻辑运算和数字处理构成的，用于处理数字信号，常用于计数器、逻辑控制器和存储器等应用。

数字电路与模拟电路不同，数字电路处理的是离散的电信号，模拟电路处理的是连续的电信号。

尽管如此，数字电路和模拟电路之间没有绝对的分割，常常需要两者共同作用才能满足设计需求。

3. 混合信号电路混合信号电路是结合了模拟电路和数字电路的特点，用于处理模拟量和数字量混合的信号，常用于转换、处理和传输等应用。

混合信号电路具有模拟电路的高精度、低噪声和数字电路的高集成度和快速响应等优点，被广泛应用于实现高性能和低成本智能化系统。

三、混合集成电路的设计技术混合集成电路的设计是一个复杂的过程，涉及芯片设计、封装设计和电路测试等多个环节。

下面我们来介绍混合集成电路设计的技术要点。

1. 芯片设计芯片设计包括电路设计和版图设计两个部分。

电路设计是指根据所需功能及性能指标，选择合适的电路拓扑结构，优化电路参数，进行电路仿真和验证，并确定电路实现方案的过程。

模拟集成电路分析与设计教学实践研究摘要：模拟集成电路人才的培养与发展是我国芯片技术发展的核心，为了适应时代发展的趋势，本文对模拟集成电路分析与设计的教学实践进行有效地研究。

在教学目标确认的情况下，设计符合当前半导体、芯片的课程内容和教学大纲，然后制定良好的教学方法，并打造实验和设计环境，从而全面展开人才的培养，并对其的实践、创新能力进行有效地引导。

从而为我国半导体人才的教育与培养提供可靠的支持。

关键词：模拟集成电路；电路分析；分析与设计；教学实践在全球进入信息、数据时代的过程中，集成电路产业的发展创新能力，已经成为我国技术发展、转型的重要核心。

现阶段我国集成电路产业的发展相对比较落后，虽然经过多年的发展，但我国自主集成电路产业的研发、创新能力依然较为落后。

同时集成电路产业具有技术、资金、人才集中的特点，从实际的市场角度来讲，我国集成电路产业，拥有14亿人口的市场，因此在市场与资金方面具有一定的优势。

但在技术和人才方面，却存在大量的缺口，不足以支撑集成电路产业的快速发展与创新。

而根据我国技术发展创新的战略要求，我国在高校教育规划中，进一步要求各高校充分重视集成电路产业相关的专业和技术的研究，但在实际展开的过程中，不少课程依然存在较为落后，与当前市场发展脱节的现象。

因此，需要进一步对集成电路专业的相关课程进行深入的研究，在丰富理论教学内容的同时，采取有效的手段提升相关专业课程的合理性与适用性。

一、教学目标的确定教学目标的确定，需要明确课程具体的教学目标，以及学生在学习的过程中，需要获得的知识、能力和素养。

对于模拟集成电路分析与设计课程来说，学生所学习的基本知识需要具备电路分析、电子器件、模拟电子技术、信号分析等方面的基本概念和原理的充分了解。

并在此基础上，学生应当具备对模拟集成电路进行分析、设计、仿真的能力，能够使用相关的软件展开电路设计，并对其进行有效地优化和验证，还需要从实际的角度出发，对实际中存在的集成电路问题提出有效的解决方案，从而让学生在模拟集成电路领域中进行主动思考，并展开有效的创新。

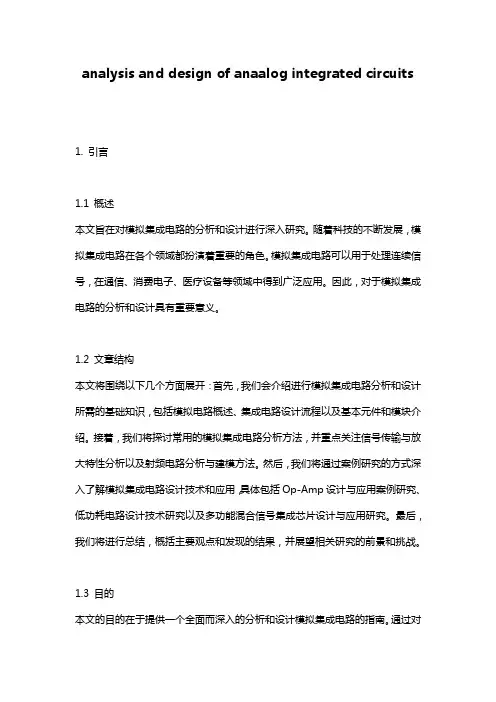

analysis and design of anaalog integrated circuits 1. 引言1.1 概述本文旨在对模拟集成电路的分析和设计进行深入研究。

随着科技的不断发展，模拟集成电路在各个领域都扮演着重要的角色。

模拟集成电路可以用于处理连续信号，在通信、消费电子、医疗设备等领域中得到广泛应用。

因此，对于模拟集成电路的分析和设计具有重要意义。

1.2 文章结构本文将围绕以下几个方面展开：首先，我们会介绍进行模拟集成电路分析和设计所需的基础知识，包括模拟电路概述、集成电路设计流程以及基本元件和模块介绍。

接着，我们将探讨常用的模拟集成电路分析方法，并重点关注信号传输与放大特性分析以及射频电路分析与建模方法。

然后，我们将通过案例研究的方式深入了解模拟集成电路设计技术和应用，具体包括Op-Amp设计与应用案例研究、低功耗电路设计技术研究以及多功能混合信号集成芯片设计与应用研究。

最后，我们将进行总结，概括主要观点和发现的结果，并展望相关研究的前景和挑战。

1.3 目的本文的目的在于提供一个全面而深入的分析和设计模拟集成电路的指南。

通过对基础知识、分析方法和设计技术的介绍，读者可以了解模拟集成电路领域的最新进展，并在实际应用中能够进行有效的设计和分析。

同时，本文还旨在激发读者对于相关领域研究的兴趣，并为未来模拟集成电路研究提供一些建议和展望。

通过本文的阅读，读者将能够更好地理解模拟集成电路，并将其知识应用到实践中，促进科技创新与发展。

2. 分析和设计的基础知识2.1 模拟电路概述模拟电路是指以连续信号为处理对象的电路系统，其输入和输出均为连续时间变化的物理量。

在模拟电路设计中，我们需要理解模拟信号的特性、传输规律、放大与滤波等基本原理。

2.2 集成电路设计流程集成电路（IC）设计是将数百甚至数千个电子元件、器件或功能模块集成到单个芯片上的过程。

在集成电路设计流程中，有以下几个关键步骤：a) 需求分析：根据所要实现的功能需求，明确设计目标和性能指标。

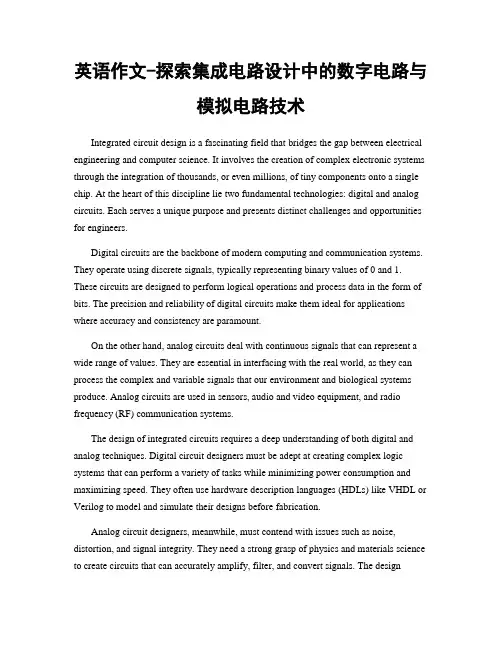

英语作文-探索集成电路设计中的数字电路与模拟电路技术Integrated circuit design is a fascinating field that bridges the gap between electrical engineering and computer science. It involves the creation of complex electronic systems through the integration of thousands, or even millions, of tiny components onto a single chip. At the heart of this discipline lie two fundamental technologies: digital and analog circuits. Each serves a unique purpose and presents distinct challenges and opportunities for engineers.Digital circuits are the backbone of modern computing and communication systems. They operate using discrete signals, typically representing binary values of 0 and 1. These circuits are designed to perform logical operations and process data in the form of bits. The precision and reliability of digital circuits make them ideal for applications where accuracy and consistency are paramount.On the other hand, analog circuits deal with continuous signals that can represent a wide range of values. They are essential in interfacing with the real world, as they can process the complex and variable signals that our environment and biological systems produce. Analog circuits are used in sensors, audio and video equipment, and radio frequency (RF) communication systems.The design of integrated circuits requires a deep understanding of both digital and analog techniques. Digital circuit designers must be adept at creating complex logic systems that can perform a variety of tasks while minimizing power consumption and maximizing speed. They often use hardware description languages (HDLs) like VHDL or Verilog to model and simulate their designs before fabrication.Analog circuit designers, meanwhile, must contend with issues such as noise, distortion, and signal integrity. They need a strong grasp of physics and materials science to create circuits that can accurately amplify, filter, and convert signals. The designprocess for analog circuits is often more art than science, requiring intuition and experience to achieve the desired performance.The convergence of digital and analog circuit design is most evident in mixed-signal integrated circuits. These chips contain both digital and analog components, allowing them to interact with the digital data processing and the analog real world. Mixed-signal ICs are crucial in applications like mobile phones, where they handle tasks such as digitizing voice signals for transmission and processing digital data from the network.As technology advances, the line between digital and analog circuits continues to blur. Newer design methodologies, such as digitally-assisted analog design, leverage digital components to calibrate and control analog circuits, enhancing their performance and capabilities. Similarly, analog-to-digital converters (ADCs) and digital-to-analog converters (DACs) are becoming increasingly sophisticated, enabling higher precision and faster speeds.In conclusion, the exploration of digital and analog circuit technologies in integrated circuit design is a dynamic and ever-evolving field. It requires a blend of theoretical knowledge, practical skills, and creative problem-solving. As we push the boundaries of what's possible with electronic devices, the synergy between digital and analog circuits will continue to be a key driver of innovation. This synergy is not just about combining two different technologies; it's about creating a harmonious system that leverages the strengths of each to achieve something greater than the sum of its parts. 。

一、实训背景随着信息技术的飞速发展，集成电路设计作为电子工程领域的关键技术之一，其重要性日益凸显。

为了提升学生在模拟电子技术（模电）领域的实践能力和设计水平，我们参加了为期两周的模电集成电路设计实训。

本次实训旨在通过实际操作和理论学习，使学生掌握模拟集成电路的基本设计方法、电路分析方法以及设计工具的使用。

二、实训目的1. 熟悉模拟集成电路的基本设计流程和步骤。

2. 掌握常用的模拟集成电路设计方法，如运算放大器、滤波器、稳压器等。

3. 学会使用电路仿真软件，如Multisim、LTspice等，进行电路仿真和分析。

4. 培养学生的动手能力和团队合作精神。

三、实训内容1. 模拟集成电路设计基础首先，我们对模拟集成电路设计的基本原理进行了深入学习。

包括模拟信号的基本概念、半导体器件的工作原理、电路分析方法等。

通过学习，我们了解了模拟集成电路设计的基本流程和步骤。

2. 运算放大器设计运算放大器是模拟集成电路设计中最为常见的电路之一。

在实训中，我们学习了运算放大器的电路结构、工作原理以及设计方法。

通过实际操作，我们设计并制作了一个简单的运算放大器电路，并使用Multisim软件进行了仿真验证。

3. 滤波器设计滤波器在信号处理领域有着广泛的应用。

我们学习了滤波器的基本原理和设计方法，包括低通、高通、带通和带阻滤波器。

在实训中，我们设计并制作了一个低通滤波器电路，并对其进行了仿真和分析。

4. 稳压器设计稳压器是模拟集成电路设计中用于提供稳定电压的电路。

我们学习了不同类型的稳压器，如线性稳压器、开关稳压器等。

在实训中，我们设计并制作了一个线性稳压器电路，并对其性能进行了测试。

5. 电路仿真与分析为了验证我们的设计，我们使用了Multisim软件对电路进行了仿真和分析。

通过仿真，我们能够直观地观察电路的性能，并根据仿真结果对电路进行调整和优化。

四、实训成果1. 设计并制作了多个模拟集成电路电路，包括运算放大器、滤波器、稳压器等。

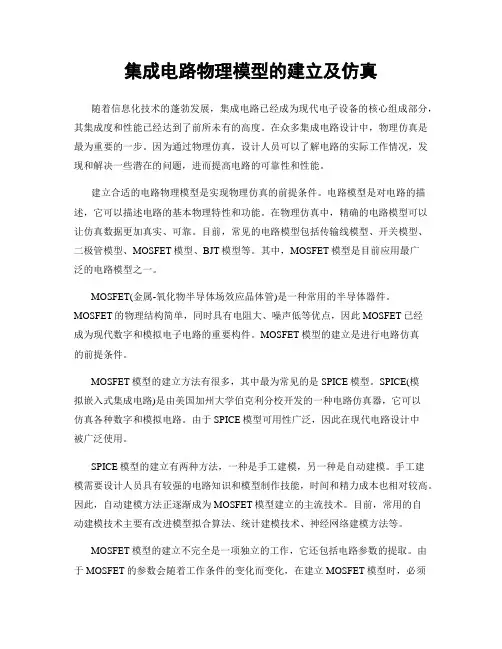

集成电路物理模型的建立及仿真随着信息化技术的蓬勃发展，集成电路已经成为现代电子设备的核心组成部分，其集成度和性能已经达到了前所未有的高度。

在众多集成电路设计中，物理仿真是最为重要的一步。

因为通过物理仿真，设计人员可以了解电路的实际工作情况，发现和解决一些潜在的问题，进而提高电路的可靠性和性能。

建立合适的电路物理模型是实现物理仿真的前提条件。

电路模型是对电路的描述，它可以描述电路的基本物理特性和功能。

在物理仿真中，精确的电路模型可以让仿真数据更加真实、可靠。

目前，常见的电路模型包括传输线模型、开关模型、二极管模型、MOSFET模型、BJT模型等。

其中，MOSFET模型是目前应用最广泛的电路模型之一。

MOSFET(金属-氧化物半导体场效应晶体管)是一种常用的半导体器件。

MOSFET的物理结构简单，同时具有电阻大、噪声低等优点，因此MOSFET已经成为现代数字和模拟电子电路的重要构件。

MOSFET模型的建立是进行电路仿真的前提条件。

MOSFET模型的建立方法有很多，其中最为常见的是SPICE模型。

SPICE(模拟嵌入式集成电路)是由美国加州大学伯克利分校开发的一种电路仿真器，它可以仿真各种数字和模拟电路。

由于SPICE模型可用性广泛，因此在现代电路设计中被广泛使用。

SPICE模型的建立有两种方法，一种是手工建模，另一种是自动建模。

手工建模需要设计人员具有较强的电路知识和模型制作技能，时间和精力成本也相对较高。

因此，自动建模方法正逐渐成为MOSFET模型建立的主流技术。

目前，常用的自动建模技术主要有改进模型拟合算法、统计建模技术、神经网络建模方法等。

MOSFET模型的建立不完全是一项独立的工作，它还包括电路参数的提取。

由于MOSFET的参数会随着工作条件的变化而变化，在建立MOSFET模型时，必须考虑各种参数的影响。

电路参数的提取主要包括DC参数提取、小信号参数提取等。

在DC参数提取过程中，需要测量MOSFET的器件电流、触发电压等；在小信号参数提取过程中，需要测量MOSFET的转移电导、转移电容等。

集成电路设计中的EDA技术研究随着科技的发展，集成电路在工业、信息、通讯和军事等领域具有越来越重要的作用。

集成电路的设计是实现其功能的重要环节，而EDA技术则是现代集成电路设计不可或缺的技术工具。

本文将深入探讨集成电路设计中EDA技术的研究现状，并对未来发展进行分析和预测。

一、什么是EDA技术EDA（Electronic Design Automation）电子设计自动化技术，是指利用计算机和相关软件完成电子系统设计、分析和测试的自动化技术。

EDA技术涵盖了从设计、验证到制造等全过程。

EDA技术主要包括以下几个方面：1.电路设计：包括构建电路原理图和设计电路布局。

2.电路仿真：采用电路仿真软件验证电路设计是否合理。

3.逻辑合成：将电路原理图转换成可编程逻辑器件（PLD）或门阵列（FPGA）。

4.版图设计：根据电路布局完成电路的物理设计。

5.芯片可靠性分析：通过芯片可靠性分析，保证芯片在使用中不会出现故障。

二、EDA技术在集成电路设计中的应用现状EDA技术在集成电路设计中得到了广泛应用，主要包括以下方面：1.电路设计集成电路设计中的电路设计是整个设计过程的起点。

EDA技术在电路设计中提供了完整的工具链，可以支持从电路原理图设计到电路布局的绘制等各个流程。

其中，原理图设计工具和PCB绘图工具是电路设计的主要工具。

2.电路仿真电路仿真是确保电路设计质量的有效手段，也是设计中重要的一环。

EDA技术中的电路仿真软件可以分析交流电压、电流等电学信号、分析交叉耦合、共模、差模等数字信号和交叉道的高频特性，从而评估电路中的性能和可靠性。

3.逻辑合成逻辑合成是将设计的电路转换成可编程逻辑器件（PLD）或门阵列（FPGA）的过程，其中采用的主要工具为FPGA设计工具和PLD设计工具。

4.版图设计版图设计是电路物理实现的核心环节，是保障电路性能和可靠性的关键。

版图设计主要涉及到器件的布局、连线的设计和规划等，其主要工具是电路布局绘图软件、布线软件和版图编辑器。

集成电路设计与研发一、概述集成电路设计与研发是电子信息领域中的重要领域之一。

集成电路是现代电子设备中必不可少的核心元器件之一，负责实现各种功能和电路控制。

集成电路设计与研发是通过对电路原理、材料、工艺等方面的深入研究和应用，来设计和制造各种类型的集成电路，以满足不同领域的需求。

本文将从集成电路设计的基本概念、技术、流程和应用等方面进行详细的介绍和分析。

二、基本概念1. 集成电路集成电路（Integrated Circuit，IC）是指多个电子器件和相应的电子元件，可在单一半导体材料片上制造成一个完整的电子电路系统。

它由许多个非常小的、微观等级的可重复元件组成，可以完成不同的电路功能。

集成电路与传统的离散型电路相比，具有运算速度快、尺寸小、性能稳定等优点。

2. 集成电路设计集成电路设计是指通过对原理图、逻辑表达式、算法或者其他集成电路的描述进行设计和模拟验证，产生满足特定功能需求的新的电路网络，实现自动控制、音频处理、图像处理、通信等各种应用。

它包括电路设计、数字电路设计、模拟电路设计、射频电路设计等。

3. 集成电路测试集成电路测试是指对集成电路进行可靠性、功能、性能、电气、物理、环境等全面测试，以保证集成电路有良好的性能和可靠性。

测试方法包括外界模拟测试、逻辑函数测试、电性能测试等。

三、技术发展1. 原理模拟设计技术原理模拟设计技术是一种集成电路设计和验证方法，它是通过计算机软件模拟电路的整体结构与性能，来评估集成电路的性能和可行性。

它可以极大地节省设计周期和成本，提高设计效率和设计质量。

2. 自动化设计技术自动化设计技术是通过计算机辅助设计工具来实现高效的设计和测试，解决设计过程中困难的问题。

它包括逻辑设计、自动布局和布线、电气仿真与DFT等。

3. 射频技术射频技术是集成电路设计和研发中的重要技术之一。

它可以实现高性能、低噪声和高频率的射频电路设计，解决无线通信领域的问题。

目前，射频技术在5G通信领域得到广泛应用。

集成电路设计中的仿真与验证技术研究集成电路（Integrated Circuit，简称IC）是电子技术发展的重要产物，广泛应用于各个领域，如通信、计算机、消费电子等。

在IC设计的过程中，仿真与验证技术是非常关键的环节。

本文将探讨集成电路设计中的仿真与验证技术，并研究其在实际应用中的重要性和挑战。

仿真是指使用计算机模型对电路进行计算和分析，以评估其性能、功能和稳定性。

在集成电路设计中，仿真技术能够有效地验证电路的设计方案，提前发现潜在的问题，并指导后续的设计优化。

仿真技术主要包括数字电路仿真、模拟电路仿真和混合信号仿真。

数字电路仿真主要用于验证逻辑功能、时序和时钟相关的问题。

模拟电路仿真则用于验证电路的性能指标，如增益、频率响应和功耗等。

混合信号仿真则结合数字电路和模拟电路仿真，用于验证数字系统与模拟系统之间的接口和交互。

虚拟仿真平台是集成电路设计中常用的工具，如Mentor Graphics的ModelSim、Cadence的Spectre和Synopsys的VCS等。

这些虚拟仿真平台提供了丰富的仿真功能和库模型支持，可以实现高效、准确的集成电路仿真。

此外，硬件描述语言（Hardware Description Language，简称HDL）也是集成电路仿真中重要的工具。

HDL能够用于描述电路结构、逻辑关系和信号传输等，以便进行仿真和验证。

在集成电路设计过程中，验证是指对电路的功能和性能进行验证，以确保其符合设计要求。

验证旨在检测电路的逻辑错误、时序问题和功能缺陷等，确保电路的稳定性、正确性和可靠性。

验证主要分为静态验证和动态验证两种方式。

静态验证主要通过形式化验证、符号模型检测和定理证明等方法，基于数学建模和逻辑推理来验证电路的正确性。

动态验证则通过仿真和测试等方法，在实际环境中验证电路的功能和性能。

验证技术的研究和应用在安全性和可靠性等方面有着重要的意义。

为了降低芯片设计中可能的风险和成本，集成电路设计人员需要提前进行全面的验证工作。

模拟电路设计及其集成技术的发展引言模拟电路是指能够对连续变化的电信号进行处理和分析的电路。

与之相对的是数字电路，数字电路是处理离散信号的电路。

模拟电路广泛应用于信号处理、调制解调、功率放大、运放等领域。

随着电子技术的发展和应用的深入，模拟电路设计及其集成技术也在不断发展。

本文将对模拟电路设计及其集成技术的发展进行介绍。

一、模拟电路设计的基础模拟电路设计，首先需要掌握电路基础知识。

电路基础知识包括电路分析、功率电子技术、信号处理等方面。

此外，还需要了解各种电子器件的基本原理和特性。

在掌握了这些基础知识之后，才能进行模拟电路设计。

二、模拟电路设计的发展历程1、传统模拟电路设计传统模拟电路设计多采用分立器件，如晶体管、二极管、电容、电阻等。

设计容易，但由于器件数量多、体积大、成本高等因素，限制了其在大规模集成电路中的应用。

2、模拟信号处理技术的发展随着模拟信号处理技术的发展，ADC、DAC、滤波器、A/D转换器等电路得到广泛应用。

这些模拟信号处理电路为模拟电路设计提供了更多的选择。

3、集成电路的发展集成电路使得模拟电路的设计变得更加简单、高效。

模拟电路设计，开始采用集成电路的设计，流片方法之一，即从集成电路库中挑选已HDL实现的模块，自由组合STL的设备，达到系统级仿真和应用，实际上降低了模拟电路设计的难度。

4、仿真工具的使用随着仿真工具的不断完善，为模拟电路的设计提供了更好的保障。

通过使用仿真工具，可以更加准确地预测电路设计的性能，避免不必要的修改。

三、模拟电路设计中的集成技术集成技术是指把多个器件和电路组合在一个芯片上的技术。

它可以将数量多、占用空间大的电路集成在一个芯片上，具有集成度高、性能稳定、功能丰富等优点。

1、集成度的提高集成电路的集成度越高，功耗越低，速度越快，可靠性越高。

现在，模拟电路设计中采用的压控振荡器、倍频器、放大器、滤波器、振荡器等均采用集成电路设计，使得模拟电路的集成度不断提高。

集成电路设计自动化的技术发展与应用研究一、引言随着电子设备的普及和发展，集成电路（Integrated Circuit，简称IC）的设计也呈现出快速发展的态势。

其中，快速发展的计算机和软件技术为集成电路设计自动化提供了良好的技术基础。

本文将探讨集成电路设计自动化的技术发展与应用研究。

二、集成电路设计自动化的基本流程集成电路设计自动化，简称ICDA（Integrated Circuit Design Automation），是指通过计算机软件帮助设计人员自动完成集成电路设计过程中的某些环节，从而提高设计效率和降低成本。

ICDA 的基本流程可分为以下几个步骤：1. 设计规范的建立：首先需要建立设计规范，明确设计目标、设计约束、设计流程和设计标准等，以便进行后续的设计工作。

2. 逻辑设计：根据设计规范制定电路的结构和功能，并进行逻辑设计，形成逻辑电路图。

3. 物理设计：将逻辑电路图转换为物理电路图，并完成电路布局和布线。

4. 出版物制作：通过模拟仿真、验证和测试等过程，制作出版物。

5. 印刷制造：将出版物制作好的电路板进行印刷制造。

6. 芯片封装：将制造好的芯片进行封装，以便于在实际应用中使用。

三、集成电路设计自动化的技术发展集成电路设计自动化的技术发展经历了多个阶段。

1. 计算机辅助设计阶段计算机辅助设计（Computer-Aided Design，简称CAD）是ICDA技术发展的第一个阶段，在20世纪70年代中期开始发展。

该阶段主要借鉴了机械加工领域的CAD技术，在借鉴中加入了专门针对电路设计的功能，主要用于辅助设计人员进行设计和图形处理等工作。

2. 电子设计自动化阶段随着计算机技术和软件技术的进步，ICDA进入了电子设计自动化阶段。

在这一阶段，ICDA的范围不再局限于图形处理和辅助设计，而是开始涉及到电路的逻辑设计、物理设计、仿真、验证和测试等方面。

同时，也出现了计算机辅助电路测试（Computer-Aided Circuit Testing，简称CACT）技术，以及计算机辅助电路仿真（Computer-Aided Circuit Simulation，简称CACS）技术。

电路中的集成电路与模拟电路设计在现代电子技术领域中，集成电路和模拟电路设计是无法分开的两大重要部分。

集成电路是电子元件的组合，而模拟电路设计则侧重于信号的处理和传输。

本文将重点探讨电路中的集成电路与模拟电路设计的相关内容，包括其定义、应用以及设计方法等。

一、集成电路的概念与应用集成电路是应用微电子技术的产物，它将电子元件（如二极管、晶体管等）以微小尺度集成到芯片上，通过集成技术的手段实现多电子元件的功能。

相比于传统的离散电路设计，集成电路在体积、功耗、可靠性等方面有明显的优势，被广泛应用于通信、计算机、消费电子等领域。

集成电路的设计过程包括电路拓扑设计、电路功能设计和电路布局设计等步骤。

其中，电路拓扑设计是指确定电路元件之间的连接方式和拓扑结构，电路功能设计则是明确电路的功能和性能要求，并选取适合的元件进行组合。

电路布局设计则是将电路元件在芯片上的位置进行优化，以实现最佳的电路性能。

二、模拟电路设计的基本原理与方法模拟电路是处理和传输连续信号的电路，与数字电路不同，它能够处理连续的信号，如声音、温度等。

模拟电路设计常用于放大、滤波和调制解调等信号处理领域，如音频放大器、射频前端等。

在模拟电路设计中，首先需要进行电路规划，确定电路的整体结构和功能模块。

其次，需要根据信号特性选择合适的电路拓扑结构，如共射、共集和共基等。

接着，进行元件选取，选取合适的电阻、电容、电感等元件，并进行参数计算。

最后，进行电路调试和性能优化，通过仿真和实验验证电路的性能。

模拟电路设计中还需要注意一些设计技巧和方法。

如去耦（Decoupling）电容的设计，用于消除噪声和电源抖动；温度补偿电路的设计，用于稳定电路在不同温度下的工作性能；信号调理电路的设计，用于提高信号质量和减小信号失真等。

三、集成电路与模拟电路的结合与创新集成电路与模拟电路既有相互独立的存在，也有一定程度上的结合。

集成电路中常常包含模拟电路模块，如模拟信号处理、模拟-数字转换等。

射频电路设计与集成电路模拟研究随着科技的日新月异，射频电路设计与集成电路模拟研究在无线通信领域发挥着重要作用。

射频电路设计涉及到无线通信系统中的高频信号处理和传输，而集成电路模拟研究关注的是电子器件和电路的仿真和优化。

本文将讨论射频电路设计与集成电路模拟研究的基础知识、挑战和应用前景。

通过深入了解这两个领域，我们可以更好地理解无线通信技术的发展和应用。

首先，我们探讨射频电路设计的基础知识。

射频电路设计是指在无线通信系统中处理高频信号的技术。

射频电路设计需要关注频率特性、功率传输和干扰等问题。

为了满足通信系统的需求，设计师需要选择合适的元器件和电路结构。

传统的射频电路设计方法主要基于经验和试错。

然而，近年来，随着计算机技术的进步，模拟仿真工具的使用变得越来越普遍，使设计师能够更准确地预测电路设计的性能。

其次，我们讨论集成电路模拟研究的基础知识。

集成电路模拟研究是指通过计算机仿真和建模来分析电子器件和电路的行为。

集成电路模拟通常涉及电流、电压、功率和频率等多个方面的参数。

通过模拟研究，设计师可以评估和改进电路设计的性能，从而提高集成电路的可靠性和性能。

集成电路模拟的主要方法包括基于物理的模型和基于数学模型的仿真。

然后，我们探索射频电路设计与集成电路模拟研究面临的挑战。

首先，射频电路设计涉及到高频信号的传输和处理，对设计师的要求较高。

他们需要了解信号的传输特性、噪声和功率等关键参数。

同时，由于射频电路设计通常使用复杂的电路结构和元器件，因此设计的稳定性和可靠性也是挑战之一。

对于集成电路模拟研究而言，面临的主要挑战是复杂度和精确性的平衡。

尽管仿真工具可以提供准确的结果，但模型的建立需要对器件和电路的行为有深入的了解。

最后，我们研究射频电路设计与集成电路模拟的应用前景。

射频电路设计在无线通信系统中有广泛的应用，如移动通信、卫星通信和雷达系统等。

随着5G通信网络的发展，射频电路设计将发挥更加重要的作用。

集成电路模拟研究在电子行业也有广泛的应用，如芯片设计、电源管理和传感器技术等。

如何进行集成电路设计中的模拟电路布局与布线Integrated circuit design is a complex process that involves various stages, including analog circuit layout and routing. In this essay, I will discuss how to effectively perform analog circuit layout and routing in integrated circuit design.When it comes to analog circuit layout, it is crucial to consider factors such as noise, signal integrity, and thermal management. The layout should be optimized to minimize noise interference and ensure the integrity of the signals. This can be achieved by carefully placing components and routing the interconnections. For example, sensitive analog components should be placed away from noisy digital components to minimize interference.Furthermore, thermal management is essential in analog circuit layout. Heat dissipation should be taken into account to prevent overheating and ensure the reliability of the circuit. This can be achieved by utilizing heat sinks, thermal vias, and proper spacing between components. Adequate spacing can also help to reduce crosstalk and ensure signal integrity.In terms of analog circuit routing, it is essential to consider the performance requirements and constraints of the circuit. The routing should be optimized to minimize parasitic capacitance, resistance, and inductance. This can be achieved by using proper routing techniques, such as avoiding sharp corners and minimizing the length of the traces.Moreover, it is essential to ensure proper shielding and grounding in analog circuit routing. Shielding can help to minimize electromagnetic interference (EMI) and enhance the performance of the circuit. Grounding plays a vital role in providing a reference point for the circuit and reducing noise. It is crucial to establish a solid ground plane and connect the ground connections properly.To improve the efficiency of analog circuit layout and routing, computer-aided design (CAD) tools can be utilized. These tools provide advanced algorithms and features that can assist in optimizing the layout and routing process. They can also help in analyzing the circuit performance and identifying potential issues.In conclusion, analog circuit layout and routing are vital steps in integrated circuit design. The layout should consider factors such as noise, signal integrity, and thermal management. The routing should be optimized to meet the performance requirements and constraints of the circuit. By utilizing proper techniques and tools, efficient and reliable analog circuit layout and routing can be achieved.在集成电路设计中，模拟电路布局与布线是一个复杂的过程。

集成电路专业考研科目近年来，随着信息技术的快速发展和应用领域的不断拓展，集成电路专业的就业前景越来越广阔。

因此，越来越多的学子选择考研来继续深造，以期在这个领域有所突破。

那么，集成电路专业的考研科目有哪些呢？我们来了解一下集成电路专业考研的基本科目。

一般来说，集成电路专业考研的科目主要包括《模拟电子技术》、《数字电子技术》、《信号与系统》、《微电子学》、《电磁场与电磁波》、《半导体物理与器件》等。

这些科目涵盖了集成电路专业的各个基础理论和实践知识领域。

模拟电子技术是集成电路专业考研的重点科目之一。

它主要研究电子技术中的模拟信号处理、模拟电路设计与分析等内容。

在这门科目中，学生需要掌握模拟电子技术的基本原理、分析方法和设计技巧。

通过学习这门科目，学生可以了解到模拟电子技术在实际应用中的重要性和应用领域。

数字电子技术是另一个重要的考研科目。

它主要研究数字信号处理、数字电路设计与分析等内容。

在数字电子技术这门课程中，学生需要了解数字电子技术的基本原理、数字电路的设计方法以及数字信号处理的基本算法等。

通过学习这门科目，学生可以掌握数字电子技术的基本理论和应用技巧。

信号与系统是集成电路专业考研中的一门基础科目。

它主要研究信号的特性和系统的行为。

在这门科目中，学生需要学习信号的时域和频域分析、系统的时域和频域分析等内容。

通过学习这门科目，学生可以了解信号与系统的基本理论和应用方法，为后续的学习打下良好的基础。

微电子学是集成电路专业考研中的一门重要课程。

它主要研究微电子器件和集成电路的基本原理和设计方法。

在这门课程中，学生需要学习半导体物理、器件制造工艺、集成电路设计方法等内容。

通过学习这门科目，学生可以了解微电子学的基本原理和应用技术，为将来的研究和工作做好准备。

除了以上几门基础科目外，集成电路专业考研还会涉及到其他一些相关的科目，如电磁场与电磁波、半导体物理与器件等。

这些科目对于学生来说也是很重要的，它们可以帮助学生更全面地了解集成电路领域的知识。
