燃气管道施工方案

通山县天然气利用工程城区天然气中压管网施工建设工程编制：审批：编制单位：编制日期：目录一、工程概况二、施工依据、标准、质量保证三、施工准备四、工艺流程简述、敷设方式及施工程序五、施工技术措施六、施工队伍列表七、保证质量措施八、保证安全措施九、文明施工现场措施十、竣工验收一、工程概况本工程为：线路局市政中压燃气管道（安装）工程主要工程量如下：PE100 SDR11 dn90:95m dn90x5.2:5m PE球阀dn90：1个（工程地址：崇文路）二、施工依据、标准、质量保证1、《城镇燃气输配工程施工与验收规范》CJJ33-20052、《工业金属管道工程施工及验收规范》GB50235-973、《石油天然气钢质管道对接焊缝超声波探伤及质量分级》SY4065-934、《现场设备工业管道焊接工程施工及验收规范》GB50236-98三、施工准备1、负责该工程施工相关人员必须认真熟悉施工图及规范要求，熟悉地下环境，做到心中有数。

2、做好施工段的划分及施工，机具、材料、施工用电、场地堆放等优化布置工作。

3、组织材料验收进场，确认达到设计规范要求，具备有A2标志出厂合格证书，材质证书。

4、协调与施工有关联系事项，保证工程顺利展开。

5、进场焊工必须持证上岗，了解焊接内容，严格按焊接作业操作书施工，配合，做到合理施工。

6、办好进出社区的胸牌出入证，做到文明、礼貌施工。

四、工艺流程简述、敷设方式及施工程序：1、工艺流程简述、敷设方式：该工程管道确定气源由已建中压管道连接。

本工程主干管道采用顶管穿越方式。

2、施工程序：施工准备现场测量管沟放线管沟开挖孔、分段开挖（由其它土方队伍完成）管沟检查管材检验管道运输布管管道外观检查管道组队焊接敷设分段和全系统吹扫、强度试验严密性试验竣工验收交付使用五、施工技术措施1、管道施工技术按《城镇燃气输配工程施工与验收规范》CJJ33-20052、埋地聚乙烯管道敷设：（一）管道线路定中线测量和高程测量采用水准仪进行测量，以保证施工测量的精度。

燃气工程施工方案一、背景介绍燃气工程施工是指对于建筑物、工矿企业等进行燃气管道的安装、调试和维修等相关工作的过程。

本文将介绍燃气工程施工的一般步骤、安全措施以及相关设备的运用。

二、施工步骤1. 前期准备在进行燃气工程施工前，必须确保施工区域的安全，包括对地下管线、电力设施等进行检查和确认。

确定施工方案后，应编制详细的施工图纸并与各相关部门进行沟通，确保施工符合相关标准和法规。

2. 管道安装根据施工图纸确定的管道走向，首先进行挖槽和管沟开挖工作，确保管道的安装位置和深度符合要求。

然后进行管道的铺设和连接，并采取必要的焊接或螺纹连接措施，以确保管道的接口牢固。

3. 接入燃气设备完成管道的安装后，需要进行燃气设备的接入工作。

根据具体工程需要，可能涉及到锅炉、燃烧器、热水器等设备的安装和调试。

在进行设备接入时，必须保证设备和管道之间的连接符合规范，且能够保持良好的密封性。

4. 调试和试运行完成设备接入后，进行燃气工程的调试和试运行。

首先进行燃气系统的气密性测试，并根据实际情况进行排查和修正。

然后进行燃烧系统的调试，确保燃烧效率和安全性能达到标准要求。

在试运行时，需要对设备进行全面的功能测试，确保设备运行稳定可靠。

三、安全措施1. 施工区域划定在施工现场，必须设置明显的警示标志，并限制非施工人员进入。

同时，需要划定好安全通道和逃生通道，确保人员在紧急情况下能够安全撤离。

2. 人员培训和防护所有参与燃气工程施工的人员必须接受相关的培训，并具备相关的操作证件。

同时，施工人员应该配备个人防护用品，包括安全帽、防护服、安全鞋等，以确保他们的人身安全。

3. 燃气泄漏处理在施工过程中，如果发现燃气泄漏的情况，应立即采取应急措施。

包括断开燃气源、通知相关人员、迅速疏散人员以及与专业人员合作进行泄漏的修复工作。

四、设备运用1. 燃气检测仪燃气检测仪是燃气工程施工中常用的设备之一，用于检测燃气的浓度和泄漏情况。

在施工前、施工中以及施工后，都需要使用燃气检测仪进行必要的监测工作。

燃气管道施工方案燃气管道施工是指将燃气管道从起点到终点进行铺设和安装的工程。

施工方案是指在进行施工之前，制定出的详细计划和步骤，用以指导整个施工过程。

一、前期准备工作1. 确定工程范围和要求：确定燃气管道铺设的起点、终点和长度，并根据工程要求确定是否需要进行增设或拆除燃气阀门等设备。

2. 确定管道材料和规格：根据工程要求和现场环境，选择合适的管道材料和规格，例如钢管或塑料管等。

二、施工步骤1. 管道布线：根据工程范围和要求，在地面或墙壁上进行管道的布线，确定好管道的走向和位置，并标示出燃气阀门和接口的位置。

2. 挖槽开沟：根据管道布线，在地面或地下进行挖槽开沟，确保管道的安装空间和固定条件。

3. 管道安装和连接：将预先准备好的燃气管道进行安装和连接，根据需要进行弯曲、切割和焊接等处理，保证管道的连续性和稳定性。

4. 阀门和接口的安装：根据标示的位置，在合适的位置安装燃气阀门和接口，确保管道的控制和使用的便利性。

5. 管道测试和验收：在管道安装完成后，进行压力测试和泄漏检查，确保管道的质量和安全性，同时进行相关验收手续的办理。

三、安全措施1. 严格遵守施工安全规范：施工人员必须熟悉并遵守相关的施工安全规范，包括穿戴个人防护用品、注意规避危险地带等。

2. 安全警示和隐患排查：在施工现场设置明显的安全警示标志，并定期排查施工过程中可能存在的危险隐患，及时采取措施予以解决。

3. 人员培训和质量控制：施工人员必须接受相关培训，熟悉施工过程和安全要求；同时，对施工质量进行监督和检查，确保施工符合规范和要求。

四、环境保护和文明施工1. 垃圾处理和清理：及时清理施工现场产生的垃圾和废弃物，按照要求进行分类和处理。

2. 水源保护：在施工过程中，加强对周边水源的保护，防止污染和破坏。

3. 噪音控制：合理安排施工时间和施工方法，控制施工过程中产生的噪音，减少对周边环境和居民的影响。

综上所述，燃气管道施工方案包括前期准备工作、施工步骤、安全措施和环境保护等内容。

一、工程概况1. 工程名称：某住宅小区燃气立管安装工程2. 工程地点：某住宅小区3. 工程规模：小区共1000户居民，燃气立管安装工程涉及1000户居民家庭4. 工程内容：燃气立管安装、燃气表安装、管道阀门安装、燃气管道连接等二、施工组织1. 施工单位：某燃气工程公司2. 施工人员：包括施工队长、施工员、安装工、质检员等3. 施工材料：燃气立管、燃气表、管道阀门、连接管件、保温材料等三、施工工艺1. 施工准备（1）现场勘察：了解施工现场情况，包括建筑物结构、楼层高度、燃气管道走向等。

（2）材料准备：根据设计要求，准备所需材料和设备。

（3）人员组织：明确各工种人员职责，进行技术交底。

2. 施工步骤（1）燃气立管安装1）根据设计图纸，确定燃气立管安装位置，并做好标记。

2）使用水平仪和线锤，调整燃气立管垂直度，确保燃气立管垂直。

3）使用膨胀螺栓将燃气立管固定在墙面上，确保燃气立管稳固。

4）对燃气立管进行防腐处理。

（2）燃气表安装1）根据设计图纸，确定燃气表安装位置，并做好标记。

2）将燃气表固定在墙面或立管上，确保燃气表稳固。

3）连接燃气表与燃气立管，确保连接处密封良好。

（3）管道阀门安装1）根据设计图纸，确定管道阀门安装位置，并做好标记。

2）使用膨胀螺栓将管道阀门固定在墙面上，确保管道阀门稳固。

3）连接管道阀门与燃气立管，确保连接处密封良好。

（4）燃气管道连接1）根据设计图纸，确定燃气管道连接位置，并做好标记。

2）使用专用工具将燃气管道与燃气立管、燃气表、管道阀门等进行连接。

3）检查连接处密封性，确保燃气管道连接牢固。

3. 施工质量控制（1）严格按照设计要求和施工规范进行施工。

（2）对施工过程进行全过程质量控制，确保施工质量。

（3）对施工完成的燃气立管、燃气表、管道阀门等进行检查，确保符合设计要求。

四、安全措施1. 施工现场设置安全警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

燃气管道施工专项施工方案1. 项目概述此施工方案旨在详细描述燃气管道施工的具体步骤、安全措施和质量要求。

2. 施工步骤2.1 地勘与设计在施工前，需要进行地面勘测和设计，确保管道布局符合安全规范和工程要求。

2.2 材料采购与运输根据设计要求，采购符合标准的燃气管道材料，并确保材料的运输和储存符合安全标准。

2.3 管道开挖与敷设按照设计要求，对施工区域进行开挖，并在开挖好的区域内敷设燃气管道。

2.4 管道连接与焊接将燃气管道连接起来，并进行焊接，确保连接牢固且不泄漏。

2.5 管道保温与防腐对燃气管道进行保温和防腐处理，以增加管道的使用寿命。

2.6 管道试压与清洗进行燃气管道的试压测试，确保管道能够承受正常使用压力，并进行清洗，以清除内部杂质。

2.7 设备安装与调试安装与调试管道所需要的附属设备，如阀门、计量设备等。

2.8 安全检测与验收对已完成的燃气管道进行安全检测，并进行验收，确保施工符合安全标准和质量要求。

3. 安全措施3.1 施工现场安全警示标示在施工现场设置合适的安全警示标识，以提醒工作人员注意安全。

3.2 现场人员安全培训对施工人员进行安全培训，确保他们了解安全操作规程和应急处理方法。

3.3 安全防护设施配备必要的安全防护设施，如安全帽、护目镜、手套等。

3.4 安全生产监督设立安全监督机构，并加强对施工现场的安全监督，及时发现和解决安全隐患。

4. 质量要求4.1 施工材料质量要求采购符合标准的燃气管道材料，确保其质量符合要求。

4.2 焊接质量要求对焊接工艺进行严格控制，确保焊接质量符合规范要求。

4.3 试压质量要求试压测试时，确保燃气管道能够承受正常使用压力，并无泄漏现象。

4.4 防腐质量要求防腐处理要满足相关标准，确保管道的防腐性能达到要求。

5. 环境保护5.1 施工废弃物处理对施工期间产生的废弃物进行妥善处理，确保不对环境造成污染。

5.2 施工期间噪声控制控制施工现场噪声，减少对周边环境和居民的影响。

燃气管道过路段施工方案一、项目背景燃气管道的建设与更换是城市基础设施建设的重要组成部分。

在城市道路交通密集的地区，需要对燃气管道进行过路段施工，以确保管道正常运行并保障居民生活用气安全。

本文将从施工前的准备工作、施工方案的制定与实施、施工过程中的安全管理等方面进行详细介绍。

二、施工前的准备工作1.方案制定：在确定具体施工地点后，应根据现场情况，制定详细的施工方案，包括施工时间、施工人员配备、施工设备准备等内容。

2.通知居民：在施工前，应提前通知居民相关施工信息，避免对居民生活造成不便。

3.标识施工区域：在施工现场周围设置明显的警示标识，确保施工区域的安全。

三、施工方案的制定与实施1.挖掘道路：根据管道走向，在道路上挖掘出合适的深度，以确保管道的稳固铺设。

2.管道铺设：将管道逐段铺设到挖掘好的道路中，确保连接紧密，不留缝隙。

3.管道连接：连接好各段管道，并进行密封处理，确保燃气不泄漏。

4.填埋道路：将挖掘出的道路重新填埋、压实，恢复原貌。

5.检测与调试：施工完成后，对管道进行检测与调试，确保管道运行正常。

四、施工过程中的安全管理1.人员培训：施工人员应经过专业培训，了解施工程序、安全注意事项等内容。

2.安全防护：施工现场应配备完善的安全设施，确保施工人员的安全。

3.紧急应对：设置应急预案，应对可能出现的安全事故或突发情况。

4.监督检查：施工过程中应定期进行安全监督检查，确保施工安全有序进行。

五、总结在燃气管道过路段的施工中，制定科学合理的施工方案、严格执行安全管理措施是确保施工顺利进行、保障居民生活用气安全的关键。

施工人员应具备专业技能，严格按照施工方案进行操作，确保施工质量与安全，为城市燃气管道的建设与维护做出贡献。

燃气管道施工方案一、工程概述本工程小区的燃气管道施工工程，主要包括燃气管道的维修、改造和扩建。

该小区目前已有的燃气管道老化严重，存在安全隐患，并且供气能力不足，无法满足小区居民的需求。

因此，为了确保居民的安全和供气的稳定性，需要进行相关施工。

二、工程范围及内容本工程范围涉及小区内的所有住户，并包括管道基础工程、管道敷设、连接工程和设备安装等。

1.管道基础工程考虑到小区地势较为平坦，采用地下埋设管道的方式。

在确定管道位置后，需要进行相关基础工程，包括挖掘沟槽、铺设管道基座和回填沟槽等。

2.管道敷设管道敷设采用PE管道，具有耐腐蚀和耐高压的特点。

在进行管道敷设前，需要先确定管道的走向，避免与其他地下管道冲突。

然后按照设计要求进行敷设，并确保管道的坡度和连接牢固。

3.连接工程连接工程主要包括焊接和连接件的安装。

焊接需要专业的焊工进行，确保焊缝牢固，并进行水压测试。

连接件安装需要选择质量可靠的产品，并严格按照制定的安装方案进行。

4.设备安装本工程涉及到燃气设备的安装，包括燃气表和阀门。

在进行设备安装前，需要仔细检查设备的质量和完好性，确保不存在安全隐患。

设备安装需要按照标准规范进行，确保设备的牢固性和操作便捷性。

三、施工流程1.前期准备工作确定工程范围和内容，编制详细的施工方案，并进行工程量的估算。

开展施工前的勘测工作，确保施工图纸的准确性。

2.管道基础工程根据勘测结果，确定管道的走向和位置。

挖掘沟槽，清除所挖土壤中的杂质和石块。

铺设管道基座，并确保其平整度和稳固性。

回填沟槽，采用合适的土壤进行回填，并加以密实。

3.管道敷设按照设计要求敷设管道，并进行连接牢固性的检查。

在管道敷设过程中，需要对管道进行防腐处理，确保其使用寿命。

4.连接工程对焊接部分进行水压测试，确保焊缝的质量。

对连接件进行安装，保证连接的牢固性。

在进行连接工程时，严格按照标准规范进行，确保操作的安全性。

5.设备安装选择适当的位置进行设备安装，确保设备的操作便捷性。

燃气管道施工方案燃气管道施工方案一、项目概况本项目为新建燃气管道工程，总长度约为1,000米。

工程起点为A地，终点为B地。

管道规格为直径DN200，管材采用无缝钢管。

工程涉及到的主要工作包括管道敷设、连接、焊接、固定和测试等。

二、施工方案1.前期准备（1）施工队必须具备相应的资质和经验，施工指挥人员要持有相关工程管理证书。

（2）组织施工过程中所需的材料和设备，包括无缝钢管、管件、螺栓、焊机、压力表、检漏器等。

2.管道敷设（1）根据设计图纸和地形条件，确定管道的敷设路线，并进行地面测量。

施工队按照测量结果确定管道的地下敷设深度。

（2）清理敷设区域，确保施工区域的地面平整，并清除任何障碍物。

（3）根据设计要求和管道规格，采用合适的敷设方法，如挖沟敷设、顶管法等。

施工队必须严格按照相关规范进行操作，确保管道的均匀敷设。

3.管道连接和焊接（1）施工队在敷设好管道后，对相邻两段的管道进行连接。

连接管道时，要确保管道的对口平整，并使用合适的管件和螺栓进行固定。

（2）焊接前，必须对管道表面进行清洁处理，确保无油污、氧化物等杂质。

然后进行焊接，焊缝应均匀、牢固、无裂纹。

4.管道固定和支撑（1）按照设计要求和相关规定，对管道进行固定和支撑。

确保管道的稳定和安全，避免其在使用过程中发生移位或损坏。

（2）采用专业工具和材料，如闪螺带、扣件等，对管道进行固定和支撑。

5.压力测试和漏气检测（1）管道施工完工后，施工队必须进行压力测试。

首先进行进气压力测试，然后进行漏气检测。

（2）压力测试时，施工队需使用专业设备，如压力表，按照设计要求对管道进行压力测试。

测试结束后，检查压力表的读数是否符合要求。

（3）漏气检测时，施工队需要使用专业检漏器，对管道进行检测。

确保管道没有任何漏气现象。

三、施工安全措施1.施工队必须按照相关规定佩戴个人防护装备，如安全帽、工作服、防护手套等。

2.在施工现场设置明显的警示标志，确保施工区域安全。

3.施工队需定期检查施工设备和工具的安全性能，及时维修和更换。

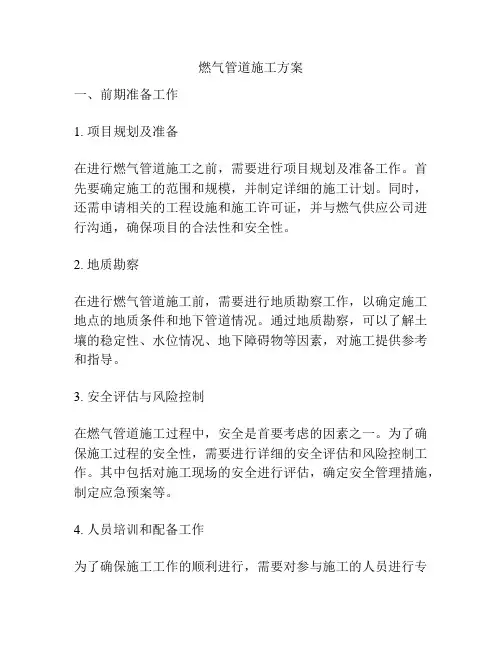

燃气管道施工方案一、前期准备工作1. 项目规划及准备在进行燃气管道施工之前，需要进行项目规划及准备工作。

首先要确定施工的范围和规模，并制定详细的施工计划。

同时，还需申请相关的工程设施和施工许可证，并与燃气供应公司进行沟通，确保项目的合法性和安全性。

2. 地质勘察在进行燃气管道施工前，需要进行地质勘察工作，以确定施工地点的地质条件和地下管道情况。

通过地质勘察，可以了解土壤的稳定性、水位情况、地下障碍物等因素，对施工提供参考和指导。

3. 安全评估与风险控制在燃气管道施工过程中，安全是首要考虑的因素之一。

为了确保施工过程的安全性，需要进行详细的安全评估和风险控制工作。

其中包括对施工现场的安全进行评估，确定安全管理措施，制定应急预案等。

4. 人员培训和配备工作为了确保施工工作的顺利进行，需要对参与施工的人员进行专业培训，并配备必要的施工工具和设备。

培训内容主要包括燃气管道施工工艺、安全操作规程及应急处理等方面的知识。

二、施工方案1. 施工流程（1）土方开挖施工前首先进行土方开挖工作。

根据勘察报告，确定开挖的位置和深度，并进行地面清理。

选用适当的机械设备进行挖掘，确保开挖的准确性和进度。

（2）管道敷设在进行土方开挖的同时，进行管道敷设工作。

根据设计要求和勘察报告，选择合适的管道材料，进行管道的敷设和连接。

在敷设过程中，需要注意管道的坡度和弯曲半径，确保管道的安装质量。

（3）管道焊接在完成管道敷设后，进行管道的焊接工作。

根据管道材料的不同，选择相应的焊接方法和设备。

进行管道的焊接时，需要注意焊接的质量和工艺，确保焊缝的牢固性和密封性。

（4）管道试压在管道焊接完毕后，进行管道的试压工作。

将管道内的空气排除，并进行压力试验，以确保管道的安全性和可靠性。

试压时需要注意管道的耐压性和测试压力的精确性。

（5）验收与清理在管道试压完毕后，进行管道的验收工作。

验收内容包括管道的连接质量、焊接质量、试压结果等方面的检查。

同时，对施工现场进行清理工作，确保施工现场的整洁和安全。

第一章工程概况1. 工程简况: 此工程为唐钢汽车板主厂房 5 区燃气管道，轴线位置于501-531 轴、列线位于5A-5C轴，共计3 条管线，分别是焦炉煤气（COG）Φ820*6、Φ630*6、Φ529*6，氮气管道（N）Φ377*9、Φ273*6、Φ159*6，氢气管道（H）Φ76*4、Φ57*5、Φ32*3,Φ87*3 为煤气放散管和煤气干事排水器连接管，各种管线总计约861m,其中，焦炉煤气Φ820*6 214m 、Φ529*6 68m 、Φ630*6 12m ，氮气管道Φ377*9 203m 、Φ273*6 Φ54m、Φ159*6 12m ，氢气管道Φ76*4 189m 、Φ57*5 6m 、Φ32*3 60m ，煤气放散及煤气干事排水器连接管Φ87*3 12m 。

2. 质量目标: 工程质量等级100%合格，质量优良率≥90%以上。

3. 安全目标: 杜绝重大安全事故, 月负伤率小于千分之零点四，争创“无伤工程”。

4. 工程特点：1.4.1 施工工期短，工作量大，且点多面广。

1.4.2 高空作业，施工现场条件复杂，施工难度大。

1.4.3 管道焊口数量多，射线探伤拍片量大，需要边施工边进行检验。

第二章施工准备1、施工准备：考虑到本工程工期短、作业面广的特点，施工准备工作很重要，技术标准的配备、施工机具进场前的全面检查、施工用材料的提前备货、施工顺序的优化和施工方法，以保证一经开工即可投入正常施工当中。

2、技术准备：2.2.1 熟悉和审查图纸，参加设计交底，同时取得各项技术资料及有关图集，制定施工技术措施，组织技术交底。

2.2.2 了解管道的总体布置，对每个管道的规格、材质、连接形式及垫片的选用、防腐、保温等应做到心中有数。

2.2.3 选用施工及验收规范:《工业金属管道工程施工及验收规范》GB50235-97《现场设备工业管道焊接工程施工及验收规范》；GB50236--98《工业设备及管道绝热工程施工及验收规范》GBJ126-89《工业金属管道工程质量检验评定标准》GB50184-93《工业设备及管道绝热工程施工质量检验评定标准》GB50185-93《钢结构、管道涂装技术规程》YB/T9256-96《建设工程防腐管材技术标准》Q/BGJ015-2002；施工图纸及有关技术文件上的技术、质量要求；3、劳动力配备：5.根据压力管道的工作量、拟定工期、施工进度计划、劳动生产率组织施工人员进场。
