【CN209611272U】一种OLIF辅助固定装置【专利】

格式：pdf
大小：446.73 KB
文档页数：7

下载文档原格式

【CN209699172U】一种药皂辅助使用装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920422400.X(22)申请日 2019.03.31(73)专利权人西安汉品生物科技有限公司地址 710065 陕西省西安市高新区唐延南路东侧逸翠园-西安（二期）第4幢1单元28-29层12821(72)发明人应智　(51)Int.Cl.B26D 1/06(2006.01)(54)实用新型名称一种药皂辅助使用装置(57)摘要本实用新型公开了一种药皂辅助使用装置，包括底座、盒体、通槽、开口、收集缩口、推拉板、缺口、刀片、卡块、固定柱、压板、固定耳、通孔、弹簧、盖板、合页、搭扣、安装块；所述盒体左右两侧设有开口，盒体顶部后侧用合页固定有盖板，前端用搭扣固定；所述推拉板表面光滑且安装在底座的通槽内，推拉板中间位置开设有缺口；所述刀片固定在缺口左右两侧，且高出推拉板顶部0.3mm；所述固定柱胶粘固定在盒体开口外侧的底座上；所述压板左右两端的固定耳上开设有通孔，压板放置在盒体内通孔安装在固定柱上；所述弹簧套在压板上方的固定柱上；该装置把需要使用的药皂刮取下来，使皂体不会沾水，避免药皂后续的浪费，使药皂卫生。

权利要求书1页说明书2页附图3页CN 209699172 U 2019.11.29C N 209699172U权　利　要　求　书1/1页CN 209699172 U1.一种药皂辅助使用装置，包括底座、盒体、通槽、开口、收集缩口、推拉板、缺口、刀片、卡块、固定柱、压板、固定耳、通孔、弹簧、盖板、合页、搭扣、安装块；其特征在于所述底座与盒体为联通的壳体，底座左右两侧开设有通槽，底部设有收集缩口；所述盒体左右两侧设有开口，盒体顶部后侧用合页固定有盖板，前端用搭扣固定；所述推拉板表面光滑且安装在通槽内，推拉板中间位置开设有缺口，推拉板左右两端胶粘固定有卡块；所述刀片固定在缺口左右两侧，且高出推拉板顶部0.3mm；所述固定柱胶粘固定在盒体开口外侧的底座上；所述压板左右两端的固定耳上开设有通孔，压板放置在盒体内通孔安装在固定柱上；所述弹簧套在压板上方的固定柱上。

【CN209864527U】一种用于儿童康复等速训练设备的辅助装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920374326.9(22)申请日 2019.03.23(73)专利权人郑州儿童医院地址 450053 河南省郑州市岗杜街255号(72)发明人董换杰　(74)专利代理机构成都明涛智创专利代理有限公司 51289代理人王巍敏(51)Int.Cl.A61H 1/02(2006.01)(54)实用新型名称一种用于儿童康复等速训练设备的辅助装置(57)摘要本实用新型公开了一种用于儿童康复等速训练设备的辅助装置，涉及儿童康复设备技术领域，具体为一种用于儿童康复等速训练设备的辅助装置，包括底座、支撑柱、第一固定块、第二固定块、固定手套、固定脚套、气压升降杆和座椅。

该用于儿童康复等速训练设备的辅助装置，通过固定手套和弹性约束带的配合，能够将儿童的手放入到固定手套内进行固定，通过固定脚套和弹性约束带的配合，能够将儿童的脚部放入到固定脚套内进行固定，从而辅助儿童进行康复等速训练，解决了目前训练时儿童上肢和下肢无法固定的问题，且座椅的高度和水平位置能够进行调节，使得该装置能够方便不同身高和不同体型的儿童使用，提高装置的适用性。

权利要求书1页说明书5页附图3页CN 209864527 U 2019.12.31C N 209864527U权　利　要　求　书1/1页CN 209864527 U1.一种用于儿童康复等速训练设备的辅助装置，包括底座(1)、支撑柱(2)、第一固定块(3)、第二固定块(4)、固定手套(5)、固定脚套(6)、气压升降杆(7)和座椅(8)，其特征在于：所述底座(1)上表面的一侧固定连接有支撑柱(2)，所述底座(1)上表面远离支撑柱(2)的一侧活动连接有气压升降杆(7)，所述支撑柱(2)靠近气压升降杆(7)的一侧从上至下依次固定连接有第一固定块(3)和第二固定块(4)，所述支撑柱(2)的一侧从上至下依次固定安装有第一电机(9)和第二电机(10)，所述第一电机(9)的输出端固定连接有第一主转动轴(11)，所述第一主转动轴(11)的外表面固定连接有第一主皮带轮(12)，所述第一固定块(3)的内部插接有第一从转动轴(13)，所述第一从转动轴(13)的外表面固定连接有第一从皮带轮(14)，所述第一从转动轴(13)的两端均固定连接有转动臂(15)，所述转动臂(15)远离第一从转动轴(13)的一侧活动连接有固定手套(5)，所述第二电机(10)的输出端固定连接有第二主转动轴(16)，所述第二主转动轴(16)的外表面固定连接有第二主皮带轮(17)，所述第二固定块(4)的内部插接有第二从转动轴(18)，所述第二从转动轴(18)的外表面固定连接有第二从皮带轮(19)，所述第二从转动轴(18)的两端均固定连接有转动腿(20)，所述转动腿(20)远离第二从转动轴(18)的一侧活动连接有固定脚套(6)，所述固定手套(5)和固定脚套(6)的表面均设置有弹性约束带(21)，所述气压升降杆(7)的顶部固定连接有座椅(8)。

【CN209790527U】一种留置针固定装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920450082.8(22)申请日 2019.04.04(73)专利权人禹增修地址 450041 河南省郑州市上街区峡窝镇石咀村(72)发明人禹增修　王爱荣　(51)Int.Cl.A61M 5/158(2006.01)A61F 13/02(2006.01)(54)实用新型名称一种留置针固定装置(57)摘要一种留置针固定装置，包括呈喇叭状的橡胶套,沿橡胶套的内壁设有筋条,在橡胶套的底部边缘上固定连接有四个粘贴条,在其中一个粘贴条的底部沿该粘贴条的延伸方向设有定位槽；在粘贴条上从上至下依次设有防水层、粘贴层及离型纸，在粘贴条上设有透气孔。

本实用新型的橡胶套套在留置针上，对留置针进行固定，四个粘贴条将橡胶套固定在婴幼儿患者的身上，针管突出位置通过设有定位槽的粘贴条粘贴，针管突出部放置在定位槽中，避免粘贴条直接粘贴在针管突出位置，减少婴幼儿患者的不适感；透气孔增加粘贴条的透气性。

权利要求书1页说明书2页附图2页CN 209790527 U 2019.12.17C N 209790527U权　利　要　求　书1/1页CN 209790527 U1.一种留置针固定装置，包括呈喇叭状的橡胶套,其特征在于：沿橡胶套的内壁设有筋条,在橡胶套的底部边缘上固定连接有四个粘贴条,在其中一个粘贴条的底部沿该粘贴条的延伸方向设有定位槽；在粘贴条上从上至下依次设有防水层、粘贴层及离型纸，在粘贴条上设有透气孔。

2.如权利要求1所述的留置针固定装置，其特征在于：粘贴条呈折叠状，通过胶带Ⅰ粘贴在橡胶套的外壁上。

3.如权利要求2所述的留置针固定装置，其特征在于：筋条的横截面为三角形，筋条从橡胶套的顶部延伸至橡胶套的中部。

4.如权利要求3所述的留置针固定装置，其特征在于：四个粘贴条均匀间隔设置。

2。

【CN209751532U】一种外科手术用辅助装置【专利】

代理人陈建
(51)Int .Cl . A61G 13/12(2006 .01) A61B 90/14(2016 .01)
(10)授权公告号 CN 209751532 U (45)授权公告日 2019.12.10
( 54 )实用新型名称一种外科手术用辅助装置
( 57 )摘要本实用新型提来自一种外科手术用辅助装置。所述外科手术用辅助装置包括固定机构、两个支撑板、两个面部固定机构、两个驱动机构、连接板、调节机构以及头部固定机构，所述面部固定机构包括卡板、滑杆、滑套、扭力弹簧、转轴、固定螺母及弹簧；所述调节机构包括固定壳、固定板、推板及固定螺丝，所述连接板的一端固定所述固定壳，所述固定壳的内部滑动连接所述固定板，所述固定板的底部设有与所述固定壳滑动连接所述推板，所述固定壳的表面螺纹连接有与所述推板抓东连接的所述固定螺丝；所述头部固定机构固定于所述固定板的一端。本实用新型提供的外科手术用辅助装置可根据面部大小不同的患者进行固定、固定全面、舒适高。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920152002 .0
(22)申请日 2019 .01 .29
(73)专利权人南京迈迪欣医疗器械有限公司地址 210000 江苏省南京市江宁区东山（高桥工业集中区）丰收路6号
(72)发明人朱海棠
(74)专利代理机构北京华仁联合知识产权代理有限公司 11588
权利要求书2页说明书4页附图2页
CN 209751532 U
CN 209751532 U
权利要求书
1/2 页
1 .一种外科手术用辅助装置，其特征在于，包括：固定机构(1) ；两个支撑板(7) ，两个所述支撑板(7)对称固定于所述固定机构(1) ；两个面部固定机构(2) ，两个所述面部固定机构(2)转动连接于两个所述支撑板(7)的相对侧壁；两个驱动机构(6) ，两个所述驱动机构(6) 相对安装于两个所述支撑板(7)的内部；连接板(3) ，所述连接板(3)滑动于所述支撑板(7)的内部，所述连接板(3)与所述驱动机构(6)抵触；调节机构(4) ，所述调节机构(4)固定于所述连接板(3) ，所述调节机构(4)包括固定壳 (41) 、固定板(42) 、推板(43) 及固定螺丝(45) ，所述连接板(3)的一端固定所述固定壳 (41) ，所述固定壳(41)的内部滑动连接所述固定板(42) ，所述固定板(42)的底部设有与所述固定壳(41)滑动连接所述推板(43) ，所述固定壳(41)的表面螺纹连接有与所述推板(43)抓东连接的所述固定螺丝(45) ；头部固定机构(5) ，所述头部固定机构(5)固定于所述固定板(42)的一端。 2 .根据权利要求1所述的外科手术用辅助装置，其特征在于，所述面部固定机构(2)包括卡板(21)、滑杆(22)、滑套(23)、扭力弹簧(24)、转轴(25)、固定螺母(26)及弹簧(27) ，两个所述支撑板(7)相对侧壁的内部转动连接所述转轴(25) ，所述转轴(25)的表面缠绕所述扭力弹簧(24) ，所述扭力弹簧(24)的一端固定于所述转轴(25) ，所述扭力弹簧(24)的另一端固定于所述支撑板(7)，所述转轴(25)的侧壁固定连接所述滑套(23) ，所述滑套(23)的内部滑动连接所述滑杆(22) ，所述滑套(23)与所述滑杆(22)之间设有所述弹簧(27) ，所述滑套(23)与所述滑杆(22)通过所述固定螺母(26)固定连接，所述滑杆(22)的一端固定连接所述卡板(21)。 3 .根据权利要求1所述的外科手术用辅助装置，其特征在于，所述固定机构(1)包括海绵垫(11)、垫板(12)、两个固定座(13)及底座(14) ，两个所述支撑板(7)的底部分别固定连接所述固定座(13) ，所述固定座(13)的底部固定连接侧面呈梯形结构的所述底座(14) ，所述底座(14)的底部呈锯齿形结构，两个所述固定座(13)之间固定连接侧面呈固定结构的所述垫板(12) ，所述垫板(12)的表面铺设所述海绵垫(11)。 4 .根据权利要求1所述的外科手术用辅助装置，其特征在于，所述驱动机构(6)包括固定套(61)、螺杆(62)及摇把(63) ，所述支撑板(7)的内部固定连接所述固定套(61) ，所述连接板(3)滑动连接于截面呈“T”形结构的所述固定套(61)的内部，截面呈“T”形结构的所述螺杆 (62)螺纹连接于所述固定套(61)的内部，所述螺杆 (62)的一端固定连接所述摇把 (63)。 5 .根据权利要求1所述的外科手术用辅助装置，其特征在于，所述调节机构(4)还包括滑块(44) ，所述固定板(42)与所述推板(43)的侧壁固定连接有与所述固定壳(41)滑动连接所述滑块(44) ，所述固定板(42)、所述推板(43)的侧面呈倒“V”形结构，所述固定板(42)最大内径等于所述推板(43)的最大直径。 6 .根据权利要求1所述的外科手术用辅助装置，其特征在于，所述头部固定机构(5)包括连接柱(51)、压板(52)及橡胶垫(53) ，所述推板(43)的一端固定连接所述连接柱(51)的一端，所述连接柱(51)的另一端固定连接正面呈弧形结构的所述压板(52) ，所述压板(52)

【CN209611163U】一种放射科CT扫描仪辅助装置【专利】

背景技术 [0002] CT(Computed Tomography) ，即电子计算机断层扫描，是一种功能齐全的病情探测仪器，它是利用精确准直的X线束、γ射线、超声波等，与灵敏度极高的探测器一同围绕人体的某一部位作一个接一个的断面扫描，具有扫描时间快，图像清晰等特点，可用于多种疾病的检查;根据所采用的射线不同可分为:X射线CT (X-CT) 、超声CT (UCT)以及γ射线CT (γCT)等。 [0003] 因此，本领域技术人员提供了一种放射科CT扫描仪辅助装置，以解决上述背景技术中提出的问题。
( 19 )中华人民共和国国家知识产权局
( 12 Байду номын сангаас实用新型专利
(21)申请号 201920024950 .6 (22)申请日 2019 .01 .08 (73)专利权人张金国
地址 253000 山东省德州市德城区新湖大街1751号德州市人民医院放射科
(72)发明人张金国杨斌史娜康晋节 (51)Int .Cl .
所述第一折合板（9）的下侧端部设有左连接凸起（7），且左连接凸起（7）的上侧端部与第一折合板（9）的下侧端部的连接处设有左连接杆（10），且第一折合板（9）的上侧端面上侧设有若干个有序排列的左通槽（11），左连接凸起（7）的上侧端面上侧设有若干个有序排列的左通孔（8），第二折合板（17）的下侧端部设有右连接凸起（19），且右连接凸起（19）的上侧端部与第二折合板（17）下侧端部的连接之间设有右连接杆（16），且第二折合板（17）的上侧端面上设有若干个有序排列的右通槽（15），右连接凸起（19）的上侧端面上设有若干个有序排列的右通孔（18），且第一折合板（9）和第二折合板（17）连接端的上侧设有上加强筋（13），第一折合板（9）和第二折合板（17）连接端的下侧设有下加强筋（14）。

【CN209611218U】一种切口牵开固定装置【专利】

2 .根据权利要求1所述切口牵开固定装置，其特征在于，所述一次性切口牵开固定器是内部中空的圆柱形切口牵开固定器。
3 .根据权利要求1所述切口牵开固定装置，其特征在于，所述电磁线圈(1)是消毒灭菌的线圈，所述电磁线圈 (1)的匝数是5-20圈，电磁线圈 (1) 最外层线圈一端有断口，断口处与导线(5)无缝连接，所述圆柱铁芯紧靠电磁线圈(1)内部。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920063292 .1
(22)申请日 2019 .01 .15
(73)专利权人上海市第一人民医院地址 200080 上海市虹口区海宁路100号
(72)发明人邓国英李春霖王琦张永兴张皓
(74)专利代理机构上海卓阳知识产权代理事务所(普通合伙) 31262
权利要求书1页说明书4页附图2页
CN 求书
1/1 页
1 .一种切口牵开固定装置，包括一次性切口牵开固定器，所述一次性切口牵开固定器包括置入环(2)、通道(3) ，其特征在于，所述一次性切口牵开固定器还包括电磁线圈(1)、电源开关(4)、导线(5) ，所述电磁线圈(1)顶端内臂还包括圆柱铁芯，所述切口牵开固定装置还包括机械臂，所述机械臂包括支撑杆 (6) 、方向调节钮 (7) 、悬臂一 (8) 、悬臂二 (9) 、滑轮 (10) 、机械手(11) 、底座(12) ，
4 .根据权利要求1所述切口牵开固定装置，其特征在于，所述通道(3)采用经过消毒灭菌的透明弹性硅胶材质制成。
5 .根据权利要求1所述切口牵开固定装置，其特征在于，所述电源开关(4)是脚踩压式开关。
6 .根据权利要求1所述切口牵开固定装置，其特征在于，所述方向调节钮(7)共有两个。 7 .根据权利要求1所述切口牵开固定装置，其特征在于，所述悬臂一(8)和悬臂二(9)均是采用消毒灭菌后的金属材料制成。 8 .根据权利要求1所述切口牵开固定装置，其特征在于，所述滑轮(10)的数量为一个。 9 .根据权利要求1所述切口牵开固定装置，其特征在于，所述机械手(11)与悬臂二(9) 通过可拆卸式方式连接。

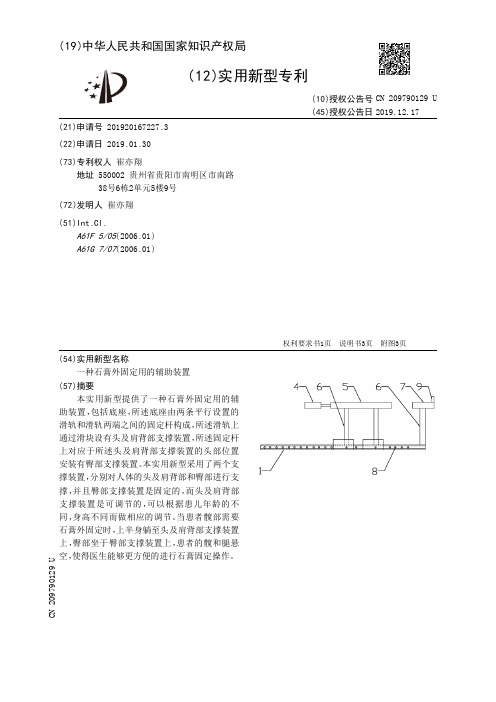

【CN209790129U】一种石膏外固定用的辅助装置【专利】

( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920167227 .3
(22)申请日 2019 .01 .30
(73)专利权人崔亦翔地址 550002 贵州省贵阳市南明区市南路 38号6栋2单元5楼9号
(72)发明人崔亦翔
(51)Int .Cl . A61F 5/05(2006 .01) A61G 7/07(2006 .01)
(10)授权公告号 CN 209790129 U (45)授权公告日 2019.12.17
( 54 )实用新型名称一种石膏外固定用的辅助装置
( 57 )摘要本实用新型提供了一种石膏外固定用的辅
助装置，包括底座，所述底座由两条平行设置的滑轨和滑轨两端之间的固定杆构成，所述滑轨上通过滑块设有头及肩背部支撑装置，所述固定杆上对应于所述头及肩背部支撑装置的头部位置安装有臀部支撑装置。本实用新型采用了两个支撑装置，分别对人体的头及肩背部和臀部进行支撑，并且臀部支撑装置是固定的，而头及肩背部支撑装置是可调节的，可以根据患儿年龄的不同，身高不同而做相应的调节。当患者髋部需要石膏外固定时，上半身躺至头及肩背部支撑装置上，臀部坐于臀部支撑装置上，患者的髋和腿悬空，使得医生能够更方便的进行石膏固定操作。
2 .根据权利要求1所述的一种石膏外固定用的辅助装置，其特征在于：所述头及肩背部支撑装置包括头枕、肩背部支撑板和支撑杆，所述头枕通过连杆固定于所述肩背部支撑板的前侧，所述肩背部支撑板下方设有支撑杆，所述支撑杆连接滑块并通过滑块设于所述滑轨内。
3 .根据权利要求1或2所述的一种石膏外固定用的辅助装置，其特征在于：所述臀部支撑装置包括臀部支撑板和支撑杆，所述臀部支撑板的形状为上大下小的水滴形，所述臀部支撑板的大端部对应于所述头及肩背部支撑装置的头枕位置，所述臀部支撑板通过所述支撑杆固定于所述底座的固定杆上。

【CN209808432U】一种外科手术用新型辅助装置【专利】

权利要求书1页说明书3页附图3页
CN 209808432 U
CN 209808432 U
权利要求书
1/1 页
1 .一种外科手术用新型辅助装置，其特征在于，包括：支撑架(1) ；支撑机构(4) ，所述支撑机构(4)包括卡扣(41)和第二乳胶垫(42) ，所述卡扣(41)固定连接所述支撑架(1) ，所述第二乳胶垫(42)固定于所述卡扣(41) ；开睑机构(5) ，所述开睑机构(5)包括支撑杆(51)和支撑板(52) ，用于支撑的所述支撑杆 (51)固定连接所述支撑架(1) ，用于撑开眼睑的所述支撑板(52)固定于所述支撑杆 (51) ；固定机构(6) ，所述固定机构(6)固定连接所述支撑架(1)。 2 .根据权利要求1所述的外科手术用新型辅助装置，其特征在于，所述支撑架(1)固定连接第一乳胶垫(2) ，所述支撑架(1)固定连接引流板(3)。 3 .根据权利要求1所述的外科手术用新型辅助装置，其特征在于，所述支撑板(52)设有两个，所述支撑板(52)呈圆弧形结构，所述支撑板(52)的宽度大于所述支撑杆(51)的宽度。 4 .根据权利要求1所述的外科手术用新型辅助装置，其特征在于，所述固定机构(6)包括第一绑带(61)、第二绑带(62)、第三绑带(63)、调节扣(64)和连接环(65) ，所述第一绑带 (61)的有一端固定于所述支撑架(1) ，所述第一绑带(61)的另一端贯穿所述连接环(65)并固定连接所述调节扣(64) ，且所述第一绑带(61)卡合连接所述连接环(65) ，所述第二绑带 (62)的一端固定连接所述支撑架(1) ，所述第二绑带(62)的另一端贯穿并固定连接所述连接环(65) ，所述第三绑带(63)的一端固定连节所述支撑架(1) ，所述第三绑带(63)的另一端贯穿所述连接环(65)并固定连接所述调节扣(64) ，且所述第三绑带(63)卡合连接所述连接环(65)。 5 .根据权利要求4所述的外科手术用新型辅助装置，其特征在于，所述第一绑带(61)与所述第三绑带(63)分别固定于所述支撑架(1)设有所述卡扣(41)的一侧的两端，所述第二绑带(62)固定于该所述支撑架(1)对称壁的中心处。 6 .根据权利要求4所述的外科手术用新型辅助装置，其特征在于，所述第一绑带(61)长于所述第二绑带 (62) ，且所述第三绑带 (63)长于所述第二绑带 (62)。 7 .根据权利要求1所述的外科手术用新型辅助装置，其特征在于，所述支撑杆(51)以及所述支撑板(52)靠近所述卡扣(41) ，且所述支撑杆(51)与所述支撑架(1)之间的夹角小于 90 °。

【CN209611746U】一种针灸理疗辅助装置【专利】

4 .根据权利要求1所述的一种针灸理疗辅助装置，其特征在于，所述螺杆（14）的一端焊接有手柄（2），所述手柄（2）位于第二支撑板（19）的一侧。
5 .根据权利要求1所述的一种针灸理疗辅助装置，其特征在于，所述底座（1）的顶部对称固定安装有两个橡胶板（15），两个橡胶板（15）分别位于凹槽（4）的两侧，所述橡胶板（15）的顶部与移动板（16）的底部相接触。
发明内容 [0004] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种针灸理疗辅助装置。 [0005] 为了实现上述目的，本实用新型采用了如下技术方案： [0006] 一种针灸理疗辅助装置，包括底座，所述底座上设置有凹槽，所述底座的顶部对称焊接有两个导杆，两个导杆分别位于凹槽的两侧，两个导杆的外壁上滑动连接有同一个移动板，所述导杆的顶部焊接有挡板，所述导杆的外壁上套设有弹簧，所述弹簧位于挡板和移动板之间，所述凹槽的一侧内壁上固定安装有驱动电机，所述驱动电机的输出轴上焊接有转轴，所述转轴的一端与凹槽的另一侧内壁转动连接，所述转轴的外壁上焊接有凸轮，所述凸轮的顶部与移动板的底部相接触，所述移动板的顶部焊接有第二支撑板，所述移动板的顶部滑动连接有第一支撑板，所述第一支撑板位于第二支撑板的一侧，所述第二支撑板上设置有通孔，所述通孔的内壁上螺纹连接有螺杆，所述螺杆的一端与第一支撑板的一侧转动连接，所述第一支撑板的顶部和第二支撑板的顶部均设置有弧形槽。 [0007] 优选的，所述移动板的顶部焊接有导轨，所述第一支撑板的底部焊接有滑块，所述滑块与导轨滑动连接。 [0008] 优选的，所述底座的底部四角位置均固定安装有带刹车万向轮，所述弧形槽的内壁上固定安装有弹性垫。 [0009] 优选的，所述螺杆的一端焊接有手柄，所述手柄位于第二支撑板的一侧。 [0010] 优选的，所述底座的顶部对称固定安装有两个橡胶板，两个橡胶板分别位于凹槽的两侧，所述橡胶板的顶部与移动板的底部相接触。 [0011] 与现有技术相比，本实用新型的有益效果是：旋转手柄可以带动螺杆进行转动，螺

一种医疗外科用辅助固定装置[实用新型专利]

专利名称：一种医疗外科用辅助固定装置专利类型：实用新型专利
发明人：张宇博,杨坤,赵文明,丁玲玲,崔华国申请号：CN201821158405.8
申请日：20180721
公开号：CN209122769U
公开日：
20190719
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医疗外科用辅助固定装置，包括床体，床体的顶端一侧侧壁开设有滑槽，滑槽上滑动连接有滑板，滑板的顶端开设有凹槽，凹槽的两侧侧壁滑动连接有滑块，滑块之间焊接有竖直设置的连接板，连接板的顶端焊接有垂直设置的弧形板，凹槽的一侧侧壁连接有轴承座，轴承座的内部连接有转轴，转轴远离轴承座的一端延伸至凹槽外部焊接有转盘，转轴的外部侧壁焊接有齿轮，且齿轮位于凹槽内部。

本实用新型通过滑板的滑动设置，能够针对不同病人调节腿部放置位置，通过弧形板的设置，将传统的吊绳方式进行更换，便于腿部血液流动，通过转动转盘，能够快速调节弧形板的高度位置，便于病人在恢复过程中根据需求调节放置高度。

申请人：张宇博
地址：432000 湖北省孝感市中心医院骨外1
国籍：CN
代理机构：重庆市诺兴专利代理事务所(普通合伙)
代理人：卢玲
更多信息请下载全文后查看。

【CN209608148U】一种配电箱用辅助装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920357667.5(22)申请日 2019.03.20(73)专利权人杭州泽运电气设备有限公司地址 310000 浙江省杭州市余杭区崇贤街道大安村(72)发明人黄尤旭　黄朋举　陶丛军　朱丽　(51)Int.Cl.H02B 1/46(2006.01)H02B 1/28(2006.01)(54)实用新型名称一种配电箱用辅助装置(57)摘要本实用新型提供一种配电箱用辅助装置，包括防护盖以及储料盒，防护盖安装在储料盒顶部，储料盒上侧装配有透气网，储料盒前端面下侧装配有密封塞，密封塞上侧安装有观察窗，观察窗上方装配有盖板，盖板两侧固定有固定件，固定件固定在储料盒前端面，储料盒后端面上侧固定有卡扣，储料盒内部中间位置固定有隔板，隔板上侧装配有干燥粒，隔板下方与储料盒之间隔有集水室，本实用新型通过干燥粒、隔板、集水室、盖板、固定件、拉块二以及密封塞的配合使用，能够将水气吸收后储存在底部的集水室内，本实用新型结构简便，安装便捷，使用成本低，辅助干燥效果好。

权利要求书1页说明书3页附图2页CN 209608148 U 2019.11.08C N 209608148U权　利　要　求　书1/1页CN 209608148 U1.一种配电箱用辅助装置，包括防护盖(1)以及储料盒(2)，其特征在于：所述防护盖(1)安装在储料盒(2)顶部，所述储料盒(2)上侧装配有透气网(3)，所述储料盒(2)前端面下侧装配有密封塞(4)，所述密封塞(4)上侧安装有观察窗(5)，所述观察窗(5)上方装配有盖板(6)，所述盖板(6)两侧固定有固定件(7)，所述固定件(7)固定在储料盒(2)前端面，所述储料盒(2)后端面上侧固定有卡扣(8)。

2.根据权利要求1所述的一种配电箱用辅助装置，其特征在于：所述防护盖(1)顶部安装有网格板(11)，所述网格板(11)下侧安装有无纺布(13)，所述防护盖(1)前端面中间位置固定有拉块一(12)，所述防护盖(1)底部固定有卡块(14)。

固定装置[实用新型专利]

专利名称：固定装置
专利类型：实用新型专利
发明人：丁帮纯,樊艳花
申请号：CN201320581825.8申请日：20130922
公开号：CN203520274U
公开日：
20140402
专利内容由知识产权出版社提供
摘要：一种固定装置，用于固定电子装置，包括支架及枢接于支架上的按压件，支架包括用于承载电子装置的基板及形成于基板上的弹性臂，弹性臂用于将电子装置弹性抵压于基板上，按压件用于绕基板枢转而将电子装置按压于基板上。

通过使用固定装置，无需借助于工具即可实现电子装置的安装固定，从而简化电子装置的组装过程。

申请人：国基电子(上海)有限公司,鸿海精密工业股份有限公司
地址：201613 上海市松江区松江出口加工区南乐路1925号
国籍：CN
更多信息请下载全文后查看。

一种简易固定装置[实用新型专利]

专利名称：一种简易固定装置专利类型：实用新型专利
发明人：肖若蕾,叶琳
申请号：CN201922311457.5申请日：20191220
公开号：CN211537831U
公开日：
20200922
专利内容由知识产权出版社提供
摘要：本发明公开了一种简易固定装置，包括由支柱(1)和底板(3)形成的框架结构、弹簧面板I(21)和弹簧面板II(22)；弹簧面板I(21)和弹簧面板II(22)活动连接于支柱(1)；从上到下依次为弹簧面板
I(21)、弹簧面板II(22)和底板(3)。

使用时，将仪器插入到弹簧面板中，利用固定夹(4)夹持立柱(1)固定弹簧面板，放入清洗设备或水浴中即可。

本装置简便小巧，可同时固定多个容器，实用性强，解决了容器在水里浮动不定、容易倒伏的问题。

申请人：湖北科技学院
地址：437100 湖北省咸宁市咸宁大道88号
国籍：CN
代理机构：武汉科皓知识产权代理事务所(特殊普通合伙)
代理人：李炜
更多信息请下载全文后查看。

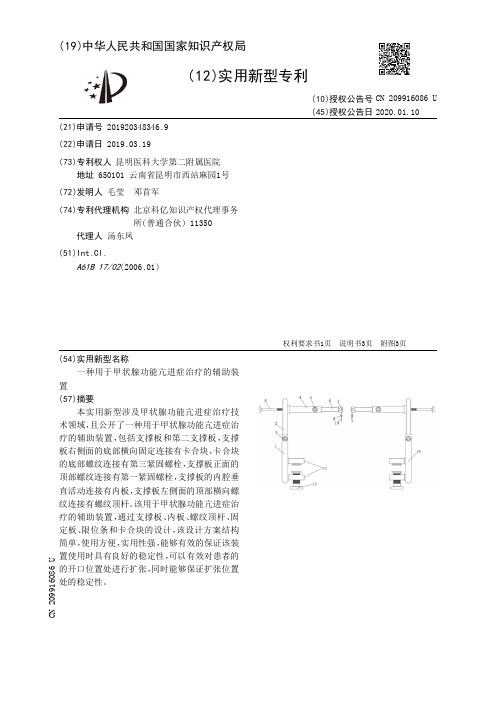

【CN209916086U】一种用于甲状腺功能亢进症治疗的辅助装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920348346.9(22)申请日 2019.03.19(73)专利权人昆明医科大学第二附属医院地址 650101 云南省昆明市西站麻园1号(72)发明人毛莹　邓首军　(74)专利代理机构北京科亿知识产权代理事务所(普通合伙) 11350代理人汤东凤(51)Int.Cl.A61B 17/02(2006.01)(54)实用新型名称一种用于甲状腺功能亢进症治疗的辅助装置(57)摘要本实用新型涉及甲状腺功能亢进症治疗技术领域，且公开了一种用于甲状腺功能亢进症治疗的辅助装置，包括支撑板和第二支撑板，支撑板右侧面的底部横向固定连接有卡合块，卡合块的底部螺纹连接有第三紧固螺栓，支撑板正面的顶部螺纹连接有第一紧固螺栓，支撑板的内腔垂直活动连接有内板，支撑板左侧面的顶部横向螺纹连接有螺纹顶杆。

该用于甲状腺功能亢进症治疗的辅助装置，通过支撑板、内板、螺纹顶杆、固定板、限位条和卡合块的设计，该设计方案结构简单，使用方便，实用性强，能够有效的保证该装置使用时具有良好的稳定性，可以有效对患者的的开口位置处进行扩张，同时能够保证扩张位置处的稳定性。

权利要求书1页说明书3页附图3页CN 209916086 U 2020.01.10C N 209916086U权　利　要　求　书1/1页CN 209916086 U1.一种用于甲状腺功能亢进症治疗的辅助装置，包括第一支撑板(1)和第二支撑板(16)，其特征在于：所述第一支撑板(1)右侧面的底部横向固定连接有卡合块(11)，所述卡合块(11)的底部螺纹连接有第三紧固螺栓(12)，所述第一支撑板(1)正面的顶部螺纹连接有第一紧固螺栓(3)，所述第一支撑板(1)的内腔垂直活动连接有内板(2)，所述第一支撑板(1)左侧面的顶部横向螺纹连接有螺纹顶杆(8)，所述第一支撑板(1)右侧面的顶部且与所述螺纹顶杆(8)相对应的位置处横向固定连接有横杆(4)，所述横杆(4)正面的右侧螺纹连接有第二紧固螺栓(5)，所述横杆(4)在所述内板(2)右侧面的顶部纵向设置有两根，两根所述横杆(4)之间通过一固定杆(13)进行固定连接，两根所述横杆(4)杆体的内腔均横向活动连接有内杆(6)，两根所述内杆(6)通过一连接杆(7)进行固定连接，所述连接杆(7)与所述内杆(6)之间通过复位弹簧(15)进行固定连接，所述复位弹簧(15)设置有两根，所述连接杆(7)的底部纵向一体成型有固定板(9)，所述固定板(9)的底部沿水平纵向方向等距离固定连接有限位条(10)。

【CN209900334U】一种穿刺协助固定装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920470003.X(22)申请日 2019.04.09(73)专利权人宿迁市中医院地址 223800 江苏省宿迁市宿豫区洪泽湖东路9号(72)发明人王红　杨海涛　(74)专利代理机构宿迁市永泰睿博知识产权代理事务所(普通合伙) 32264代理人刘海莉(51)Int.Cl.A61M 5/52(2006.01)A61M 5/14(2006.01)(54)实用新型名称一种穿刺协助固定装置(57)摘要一种穿刺协助固定装置，包括固定框本体、紧固装置，固定框本体形状为梯形，固定框本体顶部中间位置连接有固定条，固定框本体与固定条一体成型，紧固装置包括松紧带、带扣、套扣，带扣为两个，对称安装在固定框本体一侧，所述套扣为两个，对称安装在固定框本体另一侧，松紧带为两根，松紧带一端与带扣固定连接，松紧带另一端等距设置有与套扣相配套的扣眼，用于松紧带另一端与固定框本体的紧固连接。

本实用新型中设置的松紧带及套扣，一方面对穿刺部位进行多重固定，另一方面方便根据患者皮肤情况或者穿刺部位进行松紧度调节，且穿刺工作只需一个医护人员即可完成，无需其他医护人员进行配合，大大降低了医护人员工作难度，提高医护人员工作效率。

权利要求书1页说明书2页附图1页CN 209900334 U 2020.01.07C N 209900334U权　利　要　求　书1/1页CN 209900334 U1.一种穿刺协助固定装置，其特征在于：包括固定框本体、紧固装置，所述固定框本体形状为梯形，固定框本体顶部中间位置连接有固定条，固定框本体与固定条一体成型，所述紧固装置包括松紧带、带扣、套扣，所述带扣为两个，对称安装在固定框本体一侧，所述套扣为两个，对称安装在固定框本体另一侧，所述松紧带为两根，松紧带一端与带扣固定连接，松紧带另一端等距设置有与套扣相配套的扣眼，用于松紧带另一端与固定框本体的紧固连接。

【CN209719549U】一种辅助刹车装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920300828.7(22)申请日 2019.03.09(73)专利权人扬州市江都区人和机械有限公司地址 225267 江苏省扬州市江都区仙女镇金陵村东未组(72)发明人徐军　(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人黄冠华(51)Int.Cl.B60T 7/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种辅助刹车装置(57)摘要本实用新型公开了一种辅助刹车装置，包括固定套管及安装在固定套管内的转轴，转轴的一端通过连接杆与汽车刹车轴连接，固定套管上安装有复位弹簧，固定套管的出口端处安装有踏板，踏板通过踏板套管套设于转轴上，踏板套管上设有凹槽口，踏板套管右侧安装有限位套管，限位套管上设有第一通孔，第一通孔处安装有第二螺丝，限位套管通过第二螺丝与转轴固定连接，凹槽口与第二螺丝相适配凹槽对接。

本实用新型辅助刹车装置，当需要踩刹车时，刹车踏板套管向右移动，当踏板的凹槽口对应第二螺丝时，通过踩下踏板带动转轴转动，复位弹簧带动转轴复原，从而实现副驾驶对汽车刹车的控制，通过这样实现对汽车制动刹车，且结构简单，保证驾乘人员的人身安全。

权利要求书1页说明书3页附图1页CN 209719549 U 2019.12.03C N 209719549U权　利　要　求　书1/1页CN 209719549 U1.一种辅助刹车装置，其特征在于：包括固定套管(1)以及安装在固定套管(1)内的转轴(2)，所述转轴(2)的一端通过连接杆(3)与汽车刹车轴连接，所述固定套管(1)的一端设有第一固定支架(4)，所述固定套管(1)的另一端设有第二固定支架(5)，所述转轴(2)位于固定套管(1)入口端处安装有第一螺丝(6)与转轴(2)螺纹连接，所述固定套管(1)上安装有复位弹簧(7)，所述复位弹簧(7)的一端的扭臂与第一螺丝(6)连接，所述复位弹簧(7)的另一端的扭臂与第一固定支架(4)连接，所述固定套管(1)的出口端处安装有踏板(8)，所述踏板(8)通过踏板套管(9)套设于转轴(2)上，所述踏板套管(9)上设有凹槽口(10)，所述踏板套管(9)右侧安装有限位套管(11)，所述限位套管(11)套装在转轴(2)上，所述限位套管(11)上设有第一通孔(12)，所述第一通孔(12)处安装有第二螺丝(13)，所述限位套管(11)通过第二螺丝(13)与转轴(2)固定连接，所述凹槽口(10)与第二螺丝(13)相适配凹槽对接。

【CN209827231U】一种腋窝术后固定装置【专利】

2
CN 209827231 U
说明书
1/4 页
一种腋窝术后固定装置
技术领域 [0001] 本实用新型涉及医疗器械领域，具体涉及一种腋窝术后固定装置。
背景技术 [0002] 在对病人腋窝进行手术后，需要对手术部位进行包扎固定，从而促进手术部位愈合，因此包扎带是一种重要的医疗固定装置。现有的用于腋窝的包扎方式是切口缝合后腋窝填充纱布，在皮肤上缝合数针丝线，然后用丝线结扎固定纱布，并用胶布固定，最后用绷带作“8”字形缠绕双侧肩部，双侧上肢轻度外展，进一步压迫腋窝。此种打包包扎存在的以下不足之处：1)操作繁琐，费时较长；2)包扎压力不易控制，不易调节，不能保证对腋窝皮肤形成均匀合理形成均匀合理的压力；3) 肩关节活动容易使导致绷带松脱和引起腋窝边缘部位容易卷曲成条索形。
权利要求书1页说明书4页附图2页
CN 209827231 U
CN 209827231 U
权利要求书
1/1 页
1 .一种腋窝术后固定装置，其特征在于，包括两个固定带和连接带，两个所述固定带之间通过连接带活动连接，并呈对称设置，所述固定带包括袖带、压带和缠绕带，所述袖带为一柔性条形带，所述压带为长条形柔性带，所述压带的一端固定在所述袖带的一端部，所述压带围绕肩膀一周后能首尾连接，所述缠绕带为长条形柔性带，所述缠绕带的一端与所述压带并排固定在所述袖带的端部。
4 .根据权利要求1所述的一种腋窝术后固定装置，其特征在于，所述压带为一弹性带，所述压带靠近所述袖带、并与人体相对面设置有限位块，所述压带远离所述袖带的端部设置有通孔，所述限位块能卡入所述通孔。
5 .根据权利要求1所述的一种腋窝术后固定装置，其特征在于，所述缠绕带为一弹性带，一个所述缠绕带的远离所述袖带的端部沿其长度设置有粘扣刺面，同样，另外一个所述固定带上的远离所述袖带的端部沿其长度设置有粘扣毛面。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(74)专利代理机构厦门市精诚新创知识产权代理有限公司 35218
代理人黄斌
(51)Int .Cl . A61B 17/70(2006 .01) A61B 17/86(2006 .01)
(10)授权公告号 CN 209611272 U (45)授权公告日 2019.11.12
( 54 )实用新型名称一种OLIF辅助固定装置
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利 Nhomakorabea(21)申请号 201920022904 .2
(22)申请日 2019 .01 .08
(73)专利权人大博医疗科技股份有限公司地址 361000 福建省厦门市海沧区山边洪东路18号
(72)发明人徐杰林院肖毓华郑武田建平郑益新王猛连福江郑子熙陈常权
权利要求书1页说明书3页附图2页
CN 209611272 U
CN 209611272 U
权利要求书
1/1 页
1 .一种OLIF辅助固定装置，其特征在于：包括一板状的固定板本体和锁定钉，所述固定板本体具有相对的前端面和后端面、以及连接前端面和后端面边缘的侧环面，所述固定板本体相对的两端上都设有一锁定孔，所述锁定孔由后端面贯穿至前端面，每一锁定孔内都固定安装有一锁定钉，所述固定板本体的中部具有一贯穿前端面和后端面的定位孔以及位于侧环面相对两侧上的多个夹持凹槽。
( 57 )摘要本实用新型涉及一种医疗器械领域，具体是
涉及一种OLIF辅助固定装置，包括一板状的固定板本体和锁定钉，所述固定板本体具有相对的前端面和后端面、以及连接前端面和后端面边缘的侧环面，所述固定板本体相对的两端上都设有一锁定孔，所述锁定孔由后端面贯穿至前端面，每一锁定孔内都固定安装有一锁定钉，所述固定板本体的中部具有一贯穿前端面和后端面的定位孔以及位于侧环面相对两侧上的多个夹持凹槽，以避免传统前路钉棒高切迹激惹周围组织，同时可以与融合器相同的入路植入，无需从后路额外增加手术切口，更改体位，降低了手术的时间与风险。
7 .根据权利要求1所述的OLIF辅助固定装置，其特征在于：所述锁定钉上具有位于近端的第一螺纹结构以及位于远端的第二螺纹结构，所述第一螺纹结构相对于第二螺纹结构为浅、密螺纹，所述第二螺纹结构相对于第一螺纹结构为深、疏螺纹。
8 .根据权利要求7所述的OLIF辅助固定装置，其特征在于：所述锁定钉的首端上还设置有与锁定孔螺纹连接的第三螺纹结构，所述第三螺纹结构相对于第一螺纹结构、第二螺纹结构为最浅、密螺纹。
9 .根据权利要求1所述的OLIF辅助固定装置，其特征在于：所述侧环面上的每一夹持凹槽上都具有一定位缺口。
2
CN 209611272 U
说明书
1/3 页
一种OLIF辅助固定装置
技术领域 [0001] 本实用新型涉及医疗器械领域，具体是涉及一种OLIF辅助固定装置。
背景技术 [0002] OLIF技术是指经腹膜外斜外侧椎体间融合术 (Oblique lumbar Interbody fusion)的简称。OLIF入路避开高髂嵴，小切口完成多个腰椎间隙手术，大尺寸cage坐于椎体皮质环上，植骨量大，融合率高，稳定性好，不干扰椎管内、椎间孔内神经组织等结构，对人体腰椎的生理功能影响小，较传统手术可明显减少手术创伤、缩短手术时间、减少术中出血、缩短住院时间并更有利于患者康复 ,是一项具有良好发展前景的技术。 [0003] 现有OLIF融合器植入完成后，辅助固定一般采用后路固定或前路固定，后路固定必须调整患者体位，由侧卧位调整为俯卧位，体位的变更增加了内植入物滑移的可能，同时延长了手术时间，需要在后路开窗置钉，增加了手术切口，手术风险较大；前路固定现临床医生多采用钉棒固定，切迹过高，容易对周围组织造成激惹与不适。因此提出一款前路辅助 OLIF固定的锁定接骨板，具有很高的市场应用价值。
实用新型内容 [0004] 本实用新型旨在提供一种OLIF辅助固定装置，以避免传统前路钉棒高切迹激惹周围组织，同时可以与融合器相同的入路植入，无需从后路额外增加手术切口，更改体位，降低了手术的时间与风险。 [0005] 具体方案如下： [0006] 一种OLIF辅助固定装置，包括一板状的固定板本体和锁定钉，所述固定板本体具有相对的前端面和后端面、以及连接前端面和后端面边缘的侧环面，所述固定板本体相对的两端上都设有一锁定孔，所述锁定孔由后端面贯穿至前端面，每一锁定孔内都固定安装有一锁定钉，所述固定板本体的中部具有一贯穿前端面和后端面的定位孔以及位于侧环面相对两侧上的多个夹持凹槽。 [0007] 进一步的，所述固定板本体的前端面上设置有多个锥形齿。 [0008] 进一步的，所述固定板本体的前端面为往后端面凹陷的弧形曲面，该弧形曲面包括了位于两锁定孔周围区域的第一弧面以及位于两锁定孔之间的第二弧面，所述第一弧面的曲率小于第二弧面的曲率，多个锥形齿布设在两锁定孔周围区域上。 [0009] 进一步的，所述固定板本体上的两锁定孔呈“八”字形设置，两锁定孔在前端面上之间的间距大于其在后端面上之间的间距。 [0010] 进一步的，所述固定板本体上的两锁定孔之间的夹角为16 °～24 °。 [0011] 进一步的，所述固定板本体设置有锁定孔的相对两端的侧面为与锁定孔同轴设置的圆弧面。 [0012] 进一步的，所述锁定钉上具有位于近端的第一螺纹结构以及位于远端的第二螺纹结构，所述第一螺纹结构相对于第二螺纹结构为浅、密螺纹，所述第二螺纹结构相对于第一
4 .根据权利要求1所述的OLIF辅助固定装置，其特征在于：所述固定板本体上的两锁定孔呈“八”字形设置，两锁定孔在前端面上之间的间距大于其在后端面上之间的间距。
5 .根据权利要求4所述的OLIF辅助固定装置，其特征在于：所述固定板本体上的两锁定孔之间的夹角为16 °～24 °。
6 .根据权利要求4所述的OLIF辅助固定装置，其特征在于：所述固定板本体设置有锁定孔的相对两端的侧面为与锁定孔同轴设置的圆弧面。
2 .根据权利要求1所述的OLIF辅助固定装置，其特征在于：所述固定板本体的前端面上设置有多个锥形齿。
3 .根据权利要求2所述的OLIF辅助固定装置，其特征在于：所述固定板本体的前端面为往后端面凹陷的弧形曲面，该弧形曲面包括了位于两锁定孔周围区域的第一弧面以及位于两锁定孔之间的第二弧面，所述第一弧面的曲率小于第二弧面的曲率，多个锥形齿布设在两锁定孔周围区域上。
