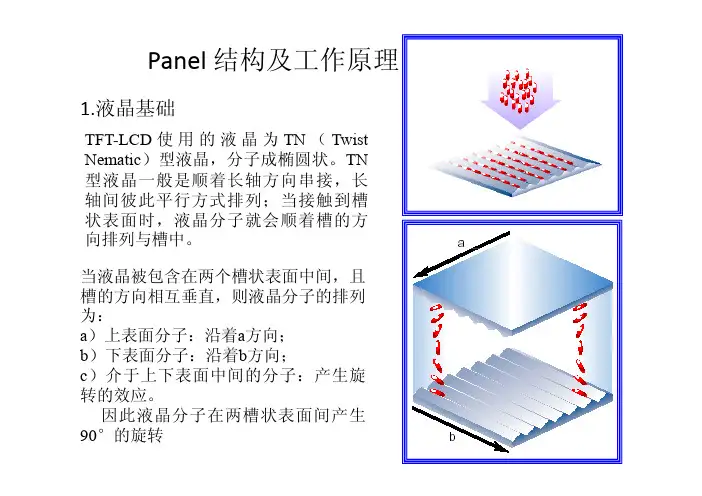

Panel 结构及工作原理1.液晶基础TFT-LCD使用的液晶为TN（Twist Nematic）型液晶，分子成椭圆状。
TN型液晶一般是顺着长轴方向串接，长轴间彼此平行方式排列；当接触到槽状表面时，液晶分子就会顺着槽的方向排列与槽中。
当液晶被包含在两个槽状表面中间，且槽的方向相互垂直，则液晶分子的排列为：a）上表面分子：沿着a方向；b）下表面分子：沿着b方向；c）介于上下表面中间的分子：产生旋转的效应。
因此液晶分子在两槽状表面间产生90°的旋转当线性偏极光射入上层槽状表面时，此光线随着液晶分子的旋转也产生旋转。
当线性偏极光射出下层槽状表面时，此光线已经产生了90度的旋转。
2.Panel结构共同电极TFT LCD 切面结构图PANEL主要由以下几个部分组成：（1）背光模组：提供光源灯管(冷阴极管)，反射板，导光板，prism sheet，扩散板等等。
灯管是主要的发光零件，藉由导光板，将光线分布到各处，而反射板则将光线限制住都只往TFT LCD的方向前进。
最后藉由prism sheet及扩散板的帮忙，将光线均匀的分布到各个区域去，提供给TFT LCD一个均匀明亮的光源。
而TFT LCD则藉由电压控制液晶的转动,控制通过光线的亮度，藉以形成不同的灰阶。
（2）上下偏光片（polarizer）：让光单方向通过（3）上下玻璃基板（Glass Substrate）：夹住液晶在玻璃基板的内侧有锯齿状的沟槽，沟槽的作用主要是让长棒状的液晶分子沿着沟槽排列而整齐。
实际应用中一般会在玻璃的表面上涂一层PI(polyimide)，然后再用布去做磨擦(rubbing)的动作，让PI的表面分子均匀排列，而这一层PI就叫做配向膜，配向膜的作用与沟槽类似。
在下层玻璃上附有薄膜晶体管TFT，上层玻璃则贴有彩色滤光片(Color filter)。
（7）ITO透明导电层：提供透明的导电通路。
分象素电极P和公共电极M。
（4）薄膜晶体管(Thin film transistor，TFT)：TFT起到一个开关的作用，将LCD source driver上的信号电压传送到液晶，进而决定液晶的转向角度；TFT LCD 功能图TFT实际结构与等效结构（5）液晶：改变光的偏光状态。
液晶面板显示原理
液晶面板是一种广泛应用于各种电子设备中的显示技术。
它能够通过液晶分子的操控来控制光的透过与阻挡，从而达到显示图像的目的。
其显示原理如下：
1. 基本结构：液晶面板主要由两块平行的玻璃基板构成，中间夹有液晶材料。
液晶材料是一种特殊的有机化合物，具有类似液体和固体的特性，在电场作用下可以改变光的透过性。
2. 液晶分子的排列：液晶材料中的分子通常呈现有序排列的状态。
具体来说，液晶分子在没有电场作用下呈现一种有序排列的状态，被称为“向列型液晶”。
在这种状态下，液晶分子的长轴与基板平行，呈现类似柱状结构。
3. 电场作用：当在液晶面板上施加电场时，液晶分子会发生形变。
液晶分子的长轴会发生偏转，呈现扭曲的状态。
这种状态被称为“扭曲向列型液晶”。
4. 光的透过与阻挡：根据液晶分子的扭曲程度，光的透过性也会相应发生变化。
当没有电场施加时，液晶分子呈现全扭曲状态，光无法通过；而当施加电场时，液晶分子会发生部分扭曲，使得光可以通过。
5. RGB像素结构：液晶面板上的每个像素点都由红、绿、蓝
三种基础颜色组成。
通过控制电场的强弱，可以控制液晶分子的扭曲程度，从而控制每个像素点的透光程度。
通过调节红、绿、蓝三种颜色的透过程度，可以在液晶面板上显示出丰富多
彩的图像。
总之，液晶面板通过液晶分子的操控来控制光的透过与阻挡，从而实现图像的显示。
通过对红、绿、蓝三种基本颜色的控制，可以呈现出丰富多彩的图像。
液晶面板的工作原理
液晶面板的工作原理是利用液晶分子的电光效应和液晶分子的取向来控制光的透过与阻挡，从而形成显示效果。
液晶分子具有两种典型的取向状态：平行和垂直。
当液晶分子平行排列时，光线无法通过液晶层，显示为黑色。
当液晶分子垂直排列时，光线能够透过液晶层，显示为亮色。
液晶面板通常由两层平行的玻璃基板组成，中间夹有液晶层。
在玻璃基板的内侧，涂有透明电极。
液晶层中的液晶分子可以通过外加电场的作用改变其取向。
当施加电场时，液晶分子的取向会发生变化。
通过调节电场的大小，可以实现液晶分子的平行排列或垂直排列。
平行排列时，光线被阻挡，屏幕显示黑色。
垂直排列时，光线通过液晶层，屏幕显示亮色。
液晶面板通常使用薄膜晶体管（TFT）技术来控制电场的大小
和位置。
TFT是一种半导体器件，能够实现精确的电场控制。
每个像素点都由一个TFT和一个液晶分子组成，通过控制
TFT的电压，可以控制该像素点的显示效果。
液晶面板的工作原理可以通过外部电路控制每个像素点的液晶分子取向，从而实现对图像的显示。
