全站仪基本使用方法

全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。

它集成了全方位的测量功能，能够高精度地测量水平角、垂直角和斜距，广泛应用于各种测量工作中。

本文档将介绍全站仪的使用方法及详细说明按键功能。

使用方法1.准备工作在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经充好电，并连接到计算机或移动设备上（如有需要）。

- 检查全站仪上是否装载了正确的软件和固件版本，确保其功能正常。

- 根据测量需要，选择合适的测量模式和参数设置。

2.设置目标点在开始测量之前，需要设置目标点。

目标点是测量仪器将要测量或测绘的位置。

•在测量区域的目标点上设置反光棱镜或反射器。

•确定全站仪的放置位置，保证其能够够清晰地观测到目标点。

3.进行测量根据测量的需要，选择不同的测量模式和参数设置。

全站仪通常具有以下几种测量模式： - 利用全站仪拍照并记录点位的快速测量模式。

- 连续测量模式，在此模式下可以连续测量多个点位，并在计算机或移动设备上显示结果。

- 角度测量模式，该模式用于测量水平角和垂直角。

当选择了合适的模式后，按下仪器上的测量键开始测量。

4.数据处理与导出在测量结束后，全站仪通常具备将数据导出的功能，用于进一步处理和分析测量结果。

•连接全站仪到计算机或移动设备上，通过USB或蓝牙等接口传输数据。

•使用全站仪软件或第三方软件导入数据，并进行处理和分析。

按键说明全站仪上的按键通常具有以下几种功能：•开关机键：用于打开和关闭仪器，长按可进行系统恢复和校准。

•菜单键：用于进入仪器的菜单操作界面，选择不同的测量模式和参数设置。

•测量键：用于触发测量操作，开始记录测量数据。

•确认键：用于在菜单操作界面中确认选择的参数或选项。

•方向键：用于在菜单操作界面中选择不同的菜单项或测量选项。

•清除键：用于清除菜单操作界面中的数据或取消选择的参数或选项。

需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。

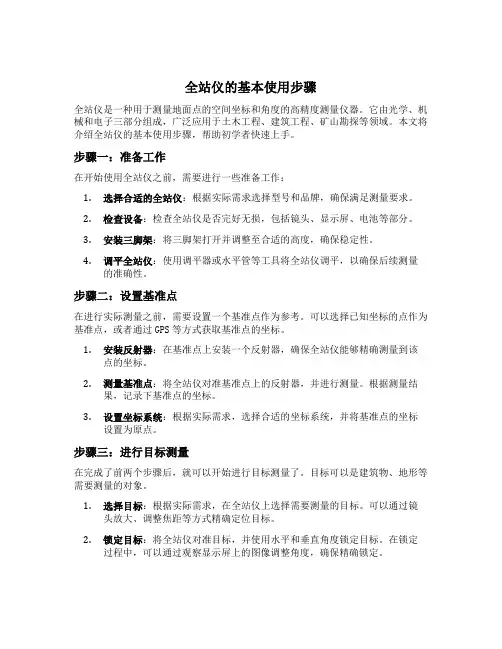

全站仪的基本使用步骤全站仪是一种用于测量地面点的空间坐标和角度的高精度测量仪器。

它由光学、机械和电子三部分组成，广泛应用于土木工程、建筑工程、矿山勘探等领域。

本文将介绍全站仪的基本使用步骤，帮助初学者快速上手。

步骤一：准备工作在开始使用全站仪之前，需要进行一些准备工作：1.选择合适的全站仪：根据实际需求选择型号和品牌，确保满足测量要求。

2.检查设备：检查全站仪是否完好无损，包括镜头、显示屏、电池等部分。

3.安装三脚架：将三脚架打开并调整至合适的高度，确保稳定性。

4.调平全站仪：使用调平器或水平管等工具将全站仪调平，以确保后续测量的准确性。

步骤二：设置基准点在进行实际测量之前，需要设置一个基准点作为参考。

可以选择已知坐标的点作为基准点，或者通过GPS等方式获取基准点的坐标。

1.安装反射器：在基准点上安装一个反射器，确保全站仪能够精确测量到该点的坐标。

2.测量基准点：将全站仪对准基准点上的反射器，并进行测量。

根据测量结果，记录下基准点的坐标。

3.设置坐标系统：根据实际需求，选择合适的坐标系统，并将基准点的坐标设置为原点。

步骤三：进行目标测量在完成了前两个步骤后，就可以开始进行目标测量了。

目标可以是建筑物、地形等需要测量的对象。

1.选择目标：根据实际需求，在全站仪上选择需要测量的目标。

可以通过镜头放大、调整焦距等方式精确定位目标。

2.锁定目标：将全站仪对准目标，并使用水平和垂直角度锁定目标。

在锁定过程中，可以通过观察显示屏上的图像调整角度，确保精确锁定。

3.测量距离：使用全站仪内置的距离测量功能，对目标进行距离测量。

根据实际情况，可以选择单次测量或连续测量模式。

4.记录坐标：根据测量结果，记录下目标点的坐标。

可以通过全站仪的数据存储功能进行保存，或者直接手动记录。

步骤四：数据处理与分析在完成了目标测量后，需要对测得的数据进行处理与分析，以得到最终的结果。

1.导出数据：将全站仪中存储的数据导出到计算机或其他设备中。

全站仪使用方法与步骤全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域中。

它可以进行水平角、垂直角和距离等多种测量，并能实时显示测量结果。

下面是全站仪的使用方法与步骤。

一、准备工作1.首先确认全站仪的电池是否充电充足，并检查仪器的所有部件是否完好无损。

2.打开全站仪的电源开关，待仪器启动完成后，进行初始化操作。

二、选择水平仪全站仪上配有两个水平仪，一个是电子水平仪，一个是气泡水平仪。

根据需要选择使用哪个水平仪进行测量。

三、设置测量模式1.在全站仪上选择需要的测量模式，例如水平角、垂直角、坐标等。

2.进入相应的测量模式设置页面，进行参数设置，如测量单位、测量精度等。

四、放置三脚架1.打开三脚架，将其放置在测量点上，确保三脚架稳固平整。

2.使用水平仪或调节螺旋脚，调整三脚架的水平度，直至达到要求。

五、安装全站仪1.取下全站仪的保护外壳，并将其放置在三脚架上的平台上。

2.固定全站仪，确保其稳定固定在三脚架上，不会晃动或倾斜。

六、测量准备1.按照需求，使用全站仪所配的反射棱镜或目标板，将其放置在需要测量的位置上，并进行精确定位。

2.并确保全站仪与目标板之间有良好的通信，保证反射信号的传输质量。

七、进行测量1.首先使用全站仪的目标功能，找到目标并锁定。

2.进行角度测量：对准目标后，按下测量键，全站仪会自动测量水平角和垂直角，并显示测量结果。

3.进行距离测量：在全站仪显示屏上操作，启动测距功能，全站仪会发出激光，接收目标板反射的激光，并通过计算得出测量距离。

八、记录和保存测量数据1.在进行每次测量之前，应先设定好数据记录的格式和要求。

2.测量完成后，全站仪会自动记录测量结果，包括角度和距离。

3.可以将测量数据通过连接电脑或存储卡的方式进行保存和导出。

九、结束测量1.测量结束后，关闭全站仪的电源开关。

2.拆卸全站仪，并进行清洁和保养。

以上就是全站仪的使用方法与步骤。

在实际使用时，还应根据具体情况和要求进行调整和使用，确保测量结果的准确性。

全站仪的使用方法全站仪是一种用于测量建筑物、道路、桥梁等工程项目的测量设备，具有高精度、高效率的特点。

下面将介绍全站仪的使用方法，包括仪器的设置、测量操作和测量资料的处理。

一、仪器设置1.选择测量点：根据需要测量的对象选择适当的测量点，可以根据工程图纸或现场情况确定。

2.设置基准点：选择一个固定的点作为基准点，一般选择现场的固定结构物或标志物。

3.安装全站仪：将全站仪放在固定的三脚架上，并使用水平仪调整仪器水平。

4.夹紧调节杆：用正确的方式夹紧调节杆，确保仪器的稳定性。

5.联机操作：将全站仪与计算机或数据采集器等设备进行联机操作，确保数据的准确传输。

二、测量操作1.灵敏度调整：根据测量要求调整全站仪的灵敏度，灵敏度越高，测量精度越高。

2.定位：使用全站仪的望远镜观察测量点，并使用准星准确对准目标点。

3.测量：根据具体的测量要求选择测量方式，如无棱镜测距、基线测量等。

4.读数记录：根据仪器的指示，使用键盘或触摸屏输入测量结果，包括距离、角度等。

5.复测校验：对关键测量点进行复测和校验，确保测量结果的准确性。

6.参数调整：根据现场情况和测量需要，调整仪器的参数，如高差补正、边站补正等。

7.多方位测量：根据需要进行多方位测量，以获取更全面的测量数据。

8.水平调整：使用水平仪进行水平调整，确保仪器的测量结果准确。

三、测量资料处理2.数据处理：使用专业测量软件对测量数据进行处理和分析，如坐标计算、图形绘制等。

3.结果输出：将处理后的结果输出为表格、图像或图纸等形式，用于工程计算和设计。

4.数据存档：将测量数据进行归档，并进行备份，以便后续的数据查询和使用。

5.报告编制：根据测量结果编制测量报告，包括项目背景、测量目的、方法和结果等。

全站仪的使用需要熟悉测量原理和操作规程，以及具备一定的测量经验和计算机应用技能。

在实际操作中，还应注意保护仪器的安全，避免碰撞和水浸等情况发生。

总之，合理使用全站仪可以提高工程测量的精度和效率，为工程建设提供可靠的测量数据。

全站仪使用方法及使用步骤(详细)概述全站仪是一种用于测量地面上点之间的水平角度、垂直角度和斜距的仪器。

它在土木工程、建筑测量和地理测量等领域被广泛使用。

本文将详细介绍全站仪的使用方法和使用步骤。

设备准备在开始使用全站仪之前，确保你已经准备好了以下设备：全站仪：确保全站仪电池已充电并安装到位。

支撑三脚架：确保三脚架稳固且平放在地面上。

测量棒：确保测量棒是干净的，没有损坏。

开机和初始化1. 将全站仪放在三脚架上并确保它稳固。

2. 按下电源按钮打开全站仪，等待其初始化完成。

3. 在全站仪的显示屏上设置正确的工作单位和自动跟踪模式。

测量操作1. 使用水平调节器调整全站仪，使其水平放置。

2. 全站仪上的观测按钮，选择需要测量的目标点。

3. 将测量棒放置在目标点上，并观察全站仪显示屏上的读数。

4. 如果需要连续测量多个点，移动测量棒到下一个目标点，并等待全站仪自动锁定目标。

5. 在测量完成后，记录测量数据，包括水平角度、垂直角度和斜距。

6. 如果需要重新测量或测量其他区域，重复上述步骤。

数据处理和分析1. 将测量数据导出到计算机或其他设备中。

2. 使用专业的测量数据处理软件进行数据处理和分析。

3. 对数据进行校正和校验，确保测量结果的准确性和可靠性。

4. 根据需要测量报告或绘制测量图纸。

关机和存储1. 测量完成后，关闭全站仪。

2. 将全站仪和其他设备进行清洁，并存放在干燥和安全的地方。

注意事项在使用全站仪时，务必注意安全。

避免在危险区域或不稳定的地面上操作。

确保全站仪和相关设备的定期维护和校准，以保证测量的准确性。

在室外使用全站仪时，注意天气条件，如强风、雨雪等，可能会影响测量精度。

根据测量需求选择合适的全站仪型号和测量方法。

以上就是全站仪的使用方法和使用步骤的详细介绍。

希望对你有所帮助，祝测量工作顺利！。

使用全站仪的基本步骤全站仪是一种测量仪器，广泛应用于建筑、土木工程、道路施工等领域。

全站仪具有高精度的定位和测量功能，能够准确测量位置、高程、角度和距离等参数。

下面将介绍使用全站仪的基本步骤，以帮助初学者顺利进行测量工作。

1. 设置全站仪将全站仪放置在一个平稳的支架上，并保持水平。

然后，打开全站仪的电源开关，并等待其初始化过程完成。

接下来，根据实际测量需求，在全站仪上设置正确的参考系统、坐标系及单位。

2. 设置目标点根据实际测量需求，在目标点上设置反射棱镜。

反射棱镜是全站仪测量的目标，通过测量反射棱镜上的光信号来确定目标点的位置和参数。

3. 连接仪器将全站仪与电脑或数据采集器进行连接，确保有效的数据传输和处理。

可以使用数据线或者无线连接方式，根据实际需求选择合适的连接方式。

4. 进行测量在进行测量之前，需要确保全站仪和反射棱镜之间的可见性。

使用全站仪的望远镜对准目标点，并通过观测器上的准星确定测量目标。

然后，触发全站仪进行测量，并等待测量结果的返回。

5. 记录数据和分析在完成每次测量之后，及时记录返回的测量数据，并进行必要的数据处理和分析。

可以使用测量软件对数据进行处理，计算出所需的位置、高程、角度和距离等参数。

6. 移动目标点如果需要在多个点进行测量，可以移动全站仪和反射棱镜到下一个目标点。

在移动之前，需要确保全站仪的位置和朝向与上一个目标点保持一致。

7. 校准和校验定期对全站仪进行校准和校验，以确保其测量结果的准确性和可靠性。

校准包括对仪器进行水平校准、垂直校准和角度校准等。

校验可以通过对已知控制点进行测量和比对，验证全站仪的测量精度。

8. 数据输出和报告在完成所有测量任务后，将测量数据导出并生成相应的报告。

报告中应包含测量结果、误差分析和绘制的图表等内容，以便于后续的数据分析和工程应用。

使用全站仪进行测量需要按照一定的步骤进行操作。

设置仪器、目标点和数据连接是准备阶段，实际测量、数据记录和分析是核心阶段，校准和校验是保证测量结果准确性的关键，数据输出和报告是对测量结果的总结和应用。

全站仪操作步骤及方法
以下为全站仪的基本操作步骤及方法：
1. 设置全站仪：将全站仪放在测量点上的三脚架上，并使用水平仪进行水平调节，确保全站仪水平稳定。

2. 安装测杆或测杆卡：将测杆或测杆卡安装在全站仪上，确保其安装牢固。

3. 连接电源：通过电源线连接全站仪和电源插座，然后按下电源按钮启动全站仪。

4. 进行辅助定位：在进行测量之前，通常需要进行辅助定位，以确定全站仪所在位置的坐标。

5. 进行目标点测量：选择目标点进行测量，然后通过镜头观察目标点，使用全站仪的横轴和纵轴调节，使目标点准确对准十字线。

6. 记录测量数据：在观察测定点后，按下记录按钮，全站仪将自动记录测量数据，包括水平角、垂直角和斜距等信息。

7. 移动到下一个目标点：完成一个目标点的测量后，将全站仪移动到下一个目标点，并重复步骤5和6，直到完成所有目标点的测量。

8. 数据处理和分析：将测量数据导出到计算机中进行处理和分析，使用相应的软件进行地图绘制、坐标计算等工作。

9. 整理和保养设备：在使用全站仪结束后，将其摆放在安全的地方，清洁仪器，并及时保养，包括调整仪器的水平和校准仪器等。

请注意，在操作全站仪时应遵循相关的安全操作规程，并确保仪器的正常使用和维护。

全站仪的使用教程介绍全站仪是一种用于测量地面点位坐标的仪器。

它主要由望远镜、调焦系统、测角系统和距离测量系统等部分组成。

全站仪广泛用于土地测量、建筑施工、道路工程等领域。

本文将介绍全站仪的基本使用方法和注意事项，帮助您更好地使用全站仪进行测量工作。

步骤一：设置全站仪在使用全站仪之前，首先需要进行一些设置。

以下是设置全站仪的步骤：1.安装三脚架：将三脚架打开，调整脚架高度，确保脚架稳固地放置在地面上。

2.安装全站仪：将全站仪组件安装在三脚架上，确保全站仪的水平仪指示器在水平位置。

3.校准：进行水平校准操作，确保全站仪的水平。

4.调整望远镜：通过调节望远镜的镜头和焦距，使其对准测量点。

步骤二：进行测量完成全站仪的设置后，可以开始进行测量。

以下是测量的步骤：1.瞄准目标：通过望远镜观察目标点，通过调节望远镜和调焦系统，使其清晰可见。

2.测量角度：使用全站仪的测角系统，测量目标点与参考点之间的水平角和垂直角。

3.距离测量：使用全站仪的距离测量系统，测量目标点与仪器之间的水平距离。

4.记录数据：将测量得到的角度和距离数据记录下来。

5.移动测量：如果需要测量其他点位，可以将全站仪移动到新的位置，重复上述步骤进行测量。

步骤三：数据处理完成测量工作后，需要对测量数据进行处理，以得到最终的测量结果。

以下是数据处理的步骤：1.数据导入：将测量数据导入计算机，并使用相关软件进行处理。

2.数据校正：根据实际情况，对测量数据进行校正，确保数据的准确性。

3.数据分析：使用相应的数据处理工具，对测量数据进行分析，得出所需的测量结果。

4.报告输出：将测量结果整理成报告，并输出成文档或打印出来供参考。

注意事项在使用全站仪进行测量时，需要注意以下事项：1.定期校准：建议定期对全站仪进行校准，以保证测量的准确性。

2.防止遮挡：在测量时，要确保目标点没有被树木、建筑物等遮挡。

3.环境因素：尽量在风力较小、天气晴朗的情况下进行测量，以减少环境因素对测量结果的影响。

全站仪的操作和使用方法
1. 设置全站仪。

在使用全站仪之前，首先需要进行设置。

打开全站仪，确保其处于水平状态。

然后使用调节螺丝将全站仪调整至水平状态，通常全站仪上会有气泡仪来帮助调整水平。

接下来，根据需要设置全站仪的工作模式和参数，如测量单位、测量精度等。

2. 定位和瞄准。

将全站仪放置在需要测量的位置，确保其稳固并且不会受到外部干扰。

然后使用全站仪的望远镜瞄准目标物体，确保目标物体位于准星线上。

在瞄准时，可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。

3. 进行测量。

当全站仪准备就绪并且目标物体已经瞄准好后，就可以进行测量了。

按下测量按钮，全站仪会自动进行测量，并将测量结果显示在其屏幕上。

根据需要，可以进行单次或连续测量，并且可以保存
测量结果以备后续分析和处理。

4. 数据处理。

测量完成后，可以将测量结果导出到计算机或其他设备进行数据处理和分析。

全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接，方便数据传输和处理。

5. 维护和保养。

在使用全站仪之后，需要对其进行适当的维护和保养，以确保其性能和精度。

定期清洁全站仪的镜头和传感器，并定期校准和调整全站仪的参数，以确保其测量精度和稳定性。

总之，全站仪是一种非常重要的工程测量仪器，正确的操作和使用方法能够确保其测量结果的准确性和可靠性。

希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。

1.水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

（2）设置A方向的水平度盘读数为0°00/00〃。

（3）照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。

2.距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。

实测时,可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。

（3）量仪器高、棱镜高并输入全站仪。

（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、咼差。

全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。

精测模式是最常用的测距模式，测量时间约，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为lcm,每次测距时间约；粗测模式，测量时间约，最小显示单位1cm或1mm。

在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。

应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。

全站仪3.坐标测量（1）设定测站点的三维坐标。

（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。

当设定后视点的坐标时，全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。

（3）设置棱镜常数。

（4）设置大气改正值或气温、气压值。

（5）量仪器高、棱镜高并输入全站仪。

（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

4.数据通讯全站仪的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。

全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的PCMCIA （personalcomputermemorycardinternationassociation，个人计算机存储卡国际协会，简称PC卡，也称存储卡)卡进行数字通讯，特点是通用性强，各种电子产品间均可互换使用；另一种是利用全站仪的通讯接口，通过电缆进行数据传输。
