超滤培训SFP讲义

sfp2860超滤膜技术手册超滤膜技术是一种在水处理领域广泛应用的分离技术。

SFP2860超滤膜作为一种新型的超滤膜材料，具有独特的技术特点和广泛的应用前景。

本手册将详细介绍SFP2860超滤膜的技术参数、工作原理、应用范围等内容，旨在为用户提供全面的技术指导。

一、技术参数在使用超滤膜进行水处理时，了解超滤膜的技术参数对于合理选型和操作至关重要。

SFP2860超滤膜的主要技术参数包括膜孔径、截留率、通量等。

在本节中，我们将逐一介绍这些参数，并解释其对超滤膜性能的影响。

1. 膜孔径：SFP2860超滤膜的膜孔径为0.02μm，这意味着膜上的微孔可以截留直径大于0.02μm的颗粒和溶质，如微生物、胶体等。

2. 截留率：SFP2860超滤膜的截留率通常在90%以上，对大部分微生物和胶体有较好的截留效果。

3. 通量：SFP2860超滤膜的通量高达100 L/(m2·h)，这意味着单位面积上的水处理效率较高，能够满足大量水处理需求。

二、工作原理SFP2860超滤膜基于压力驱动的分离原理进行水处理。

它使用高压将原水推动通过膜孔，使得溶质和颗粒无法通过膜孔而被截留。

而水分子和小分子物质可以通过膜孔，从而实现对水体的分离和净化。

超滤膜作为一种物理分离膜，不需要添加化学药剂，对水质无任何污染。

同时，其工作原理简单明了，操作维护成本低廉，适用于各种规模的水处理项目。

三、应用范围SFP2860超滤膜广泛应用于水处理领域的各个环节，主要包括以下几个方面：1. 饮用水处理：SFP2860超滤膜可以有效去除水中的微生物、胶体、悬浮物等有害物质，提供安全、清洁的饮用水。

2. 工业用水处理：SFP2860超滤膜适用于各类工业用水处理，如电子、化工、制药等领域，可降低水中微生物和胶体对设备的侵蚀，提高产业生产效率。

3. 污水处理：SFP2860超滤膜可用于城市污水处理、工业废水处理以及一些特殊污水处理，如生物医药废水、印染废水等。

超滤培训教材山东九章膜技术有限公司超滤培训教材1简介1.1.膜分离过程分类介绍滤膜法液体分离技术从分离精度上划分，一般可分为四类：微滤（MF）、超滤（UF）、纳滤（NF）和反渗透（RO），它们的过滤精度按照以上顺序越来越高。

微滤能截留0.1-1微米之间的颗粒。

微滤膜允许大分子和溶解性固体（无机盐）等通过，但会截留住悬浮物、细菌及大分子量胶体等物质。

微滤膜的运行压力一般为0.7-7bar。

超滤能截留0.002-0.1微米之间的大分子物质和蛋白质。

超滤膜允许小分子物质和溶解性固体（无机盐）等通过，同时将截留下胶体、蛋白质、微生物和大分子有机物，用于表示超滤膜孔径大小的切割分子量范围一般在1000-500000之间。

超滤膜的运行压力一般1-7bar。

纳滤能截留纳米级（0.001微米）的物质。

纳滤膜的操作区间介于超滤和反渗透之间，其截留有机物的分子量约为200-800MW左右，截留溶解盐类的能力为20%-98%之间，对可溶性单价离子的去除率低于高价离子，纳滤一般用于去除地表水中的有机物和色素、地下水中的硬度及镭，且部分去除溶解盐，在食品和医药生产中有用物质的提取、浓缩。

纳滤膜的运行压力一般3.5-30bar。

反渗透是最精细的一种膜分离产品，其能有效截留所有溶解盐份及分子量大于100的有机物，同时允许水分子通过。

反渗透膜广泛应用于海水及苦咸水淡化、锅炉补给水、工业纯水及电子级高纯水制备、饮用纯净水生产、废水处理和特种分离等过程。

反渗透膜的运行压力一般介于苦咸水的12bar到海水的70bar。

1.2.超滤膜的种类及应用特点超滤膜按结构来分主要有四种：板式膜，卷式膜，管式膜，中空纤维膜。

板式膜：它是最早出现的膜，但因为难以保证膜表面适当的流速及复杂的密封问题，这类膜的应用非常有限。

前处理要求不严格；卷式膜：以板式膜为起点发展起来的，因为卷式膜的格网带来死点及无法反洗，通常不适用于工业原水处理。

它们适用于高温、高压物料分离等，前处理要求也不严格；管式膜：因为它的能耗较大，从经济上来说不适用于普通水处理，一般适用于高固体含量或高含油浓度的流体，在四种膜中，它的前处理要求最不严格。

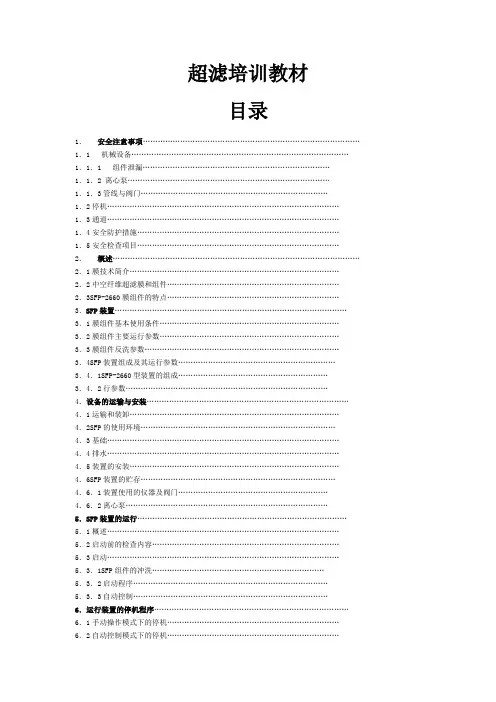

超滤培训教材目录1．安全注意事项……………………………………………………………………………1．1 机械设备……………………………………………………………………………1．1．1 组件泄漏…………………………………………………………………1．1．2 离心泵………………………………………………………………………1．1．3管线与阀门…………………………………………………………………1．2停机…………………………………………………………………………………1．3通道…………………………………………………………………………………1．4安全防护措施………………………………………………………………………1．5安全检查项目………………………………………………………………………2．概述………………………………………………………………………………………2．1膜技术简介…………………………………………………………………………2．2中空纤维超滤膜和组件……………………………………………………………2．3SFP-2660膜组件的特点……………………………………………………………3．SFP装置…………………………………………………………………………………3．1膜组件基本使用条件………………………………………………………………3．2膜组件主要运行参数………………………………………………………………3．3膜组件反洗参数……………………………………………………………………3．4SFP装置组成及其运行参数………………………………………………………3．4．1SFP-2660型装置的组成……………………………………………………3．4．2行参数………………………………………………………………………4．设备的运输与安装………………………………………………………………………4．1运输和装卸…………………………………………………………………………4．2SFP的使用环境……………………………………………………………………4．3基础…………………………………………………………………………………4．4排水…………………………………………………………………………………4．5装置的安装…………………………………………………………………………4．6SFP装置的贮存……………………………………………………………………4．6．1装置使用的仪器及阀门……………………………………………………4．6．2离心泵………………………………………………………………………5．SFP装置的运行…………………………………………………………………………5．1概述…………………………………………………………………………………5．2启动前的检查内容…………………………………………………………………5．3启动…………………………………………………………………………………5．3．1SFP组件的冲洗……………………………………………………………5．3．2启动程序……………………………………………………………………5．3．3自动控制……………………………………………………………………6．运行装置的停机程序……………………………………………………………………6．1手动操作模式下的停机……………………………………………………………6．2自动控制模式下的停机……………………………………………………………6．3装置长时间停机……………………………………………………………………7．操作指导…………………………………………………………………………………7．1进水水质要求………………………………………………………………………7．1．1膜污染形式…………………………………………………………………7．1．2污染物质……………………………………………………………………7．2流量…………………………………………………………………………………7．2．1产水流量……………………………………………………………………7．2．2浓水排放流量………………………………………………………………7．2．3反洗流量……………………………………………………………………7．2．4正洗流量……………………………………………………………………7．2．5进气量………………………………………………………………………7．3反洗间隔时间………………………………………………………………………7．4操作压力……………………………………………………………………………7．4．1进出水压力差………………………………………………………………7．4．2进水压力……………………………………………………………………7．4．3反洗水压力…………………………………………………………………7．4．4夹气反洗进气压力…………………………………………………………7．5进水水温……………………………………………………………………………7．6运行数据的记录……………………………………………………………………8．SFP装置的过程控制……………………………………………………………………8．1简介…………………………………………………………………………………8．1．1手动控制模式………………………………………………………………8．1．2自动控制模式………………………………………………………………8．1．3装置关闭条件………………………………………………………………8．2氧化剂溶液注入装置（选配件）…………………………………………………8．3装置内锁或者报警…………………………………………………………………8．4装置运行程控步序表………………………………………………………………9．系统的维护及故障分析…………………………………………………………………9．1系统的日常维护……………………………………………………………………9．2系统的故障分析……………………………………………………………………10．SFP装置的清洗………………………………………………………………………10．1SFP膜组件清洗前的准备………………………………………………………10．1．1清洗方案的选择…………………………………………………………10．1．2清洗液容积的确定………………………………………………………10．1．3安全注意事项……………………………………………………………10．1．4化学清洗药剂的质量要求………………………………………………10．1．5清洗系统设备的配置……………………………………………………10．2清洗………………………………………………………………………………10．2．1准备工作…………………………………………………………………10．2．2清洗步骤…………………………………………………………………10．2．3冲洗SFP装置……………………………………………………………1．1 机械设备1．1．1 组件泄漏如果维护方法正确，且操作压力低于0.6MPa的最大操作压力，SFP组件不会发生泄漏。

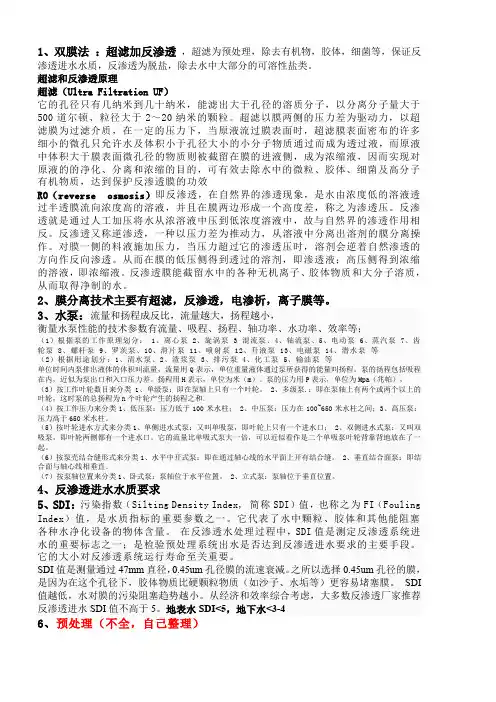

1、双膜法：超滤加反渗透，超滤为预处理，除去有机物，胶体，细菌等，保证反渗透进水水质，反渗透为脱盐，除去水中大部分的可溶性盐类。

超滤和反渗透原理超滤（Ultra Filtration UF）它的孔径只有几纳米到几十纳米，能滤出大于孔径的溶质分子，以分离分子量大于500道尔顿、粒径大于2～20纳米的颗粒。

超滤以膜两侧的压力差为驱动力，以超滤膜为过滤介质，在一定的压力下，当原液流过膜表面时，超滤膜表面密布的许多细小的微孔只允许水及体积小于孔径大小的小分子物质通过而成为透过液，而原液中体积大于膜表面微孔径的物质则被截留在膜的进液侧，成为浓缩液，因而实现对原液的的净化、分离和浓缩的目的，可有效去除水中的微粒、胶体、细菌及高分子有机物质，达到保护反渗透膜的功效RO（reverse osmosis）即反渗透，在自然界的渗透现象，是水由浓度低的溶液透过半透膜流向浓度高的溶液，并且在膜两边形成一个高度差，称之为渗透压。

反渗透就是通过人工加压将水从浓溶液中压到低浓度溶液中，故与自然界的渗透作用相反。

反渗透又称逆渗透，一种以压力差为推动力，从溶液中分离出溶剂的膜分离操作。

对膜一侧的料液施加压力，当压力超过它的渗透压时，溶剂会逆着自然渗透的方向作反向渗透。

从而在膜的低压侧得到透过的溶剂，即渗透液；高压侧得到浓缩的溶液，即浓缩液。

反渗透膜能截留水中的各种无机离子、胶体物质和大分子溶质，从而取得净制的水。

2、膜分离技术主要有超滤，反渗透，电渗析，离子膜等。

3、水泵：流量和扬程成反比，流量越大，扬程越小，衡量水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；（1）根据泵的工作原理划分： 1、离心泵 2、旋涡泵 3 混流泵、4、轴流泵、5、电动泵 6、蒸汽泵 7、齿轮泵 8、螺杆泵 9、罗茨泵、10、滑片泵 11、喷射泵 12、升液泵 13、电磁泵 14、潜水泵等（2）根据用途划分：1、清水泵、2、渣浆泵 3、排污泵 4、化工泵 5、输油泵等单位时间内泵排出液体的体积叫流量，流量用Q表示，单位重量液体通过泵所获得的能量叫扬程。

超滤操作维护手册目录一、工艺概述 (2)二、超滤简介 (3)2.1滤膜定义 (3)2.2 超滤分离特性 (3)2.3 超滤、微滤与常规过滤的优点 (3)2.4 超滤相关术语 (4)三、设备规范 (7)3.1设备清单 (7)3.2超滤装置及膜组件简介 (7)四、工艺设计 (9)4.1运行原理 (9)4.2工艺流程 (10)4.3装置程控步序 (10)4.4反洗系统设计 (11)4.5化学清洗设计 (12)4.6在线加药设计 (13)五、操作运行 (14)5.1 (14)5.2参数设定 (14)六、膜组件维护清洗 (14)6.1物理清洗 (14)6.2化学清洗 (15)6.3注意事项 (17)七、日常维护和故障处理 (18)7.1超滤系统的日常维护 (18)7.2超滤系统的故障分析 (19)7.3停机保护 (19)八、运行记录维护表 (20)一、概述超滤（Ultrafiltration，UF）是一种能将溶液进行净化和分离的膜分离技术。

超滤膜系统是以超滤膜为过滤介质，膜两侧的压力差为驱动力的溶液分离装置。

超滤膜只允许溶液中的溶剂（如水分子）、无机盐及小分子有机物透过，而将溶液中的悬浮物、胶体、蛋白质和微生物等大分子物质截留，从而达到净化和分离的目的。

目前超滤膜被大量用于水处理工程。

超滤技术在反渗透预处理、饮用水处理、中水回用等领域发挥着越来越重要的作用。

超滤技术在酒类和饮料的除菌与除浊、药品的除热源以及食品及药物浓缩过程中均起到关键作用。

超滤过滤孔径和截留分子量的范围一直以来定义较为模糊，一般认为超滤膜的过滤孔径为0.001～0.1μm，截留分子量（Molecular weight cut off）为1,000～500,000 Dalton。

一般用于水处理的超滤膜标称截留分子量为30,000～300,000 Dalton，而截留分子量为6,000～30,000 Dalton 的超滤膜大多用于物料的分离、浓缩、除菌和除热源等领域。

一、超滤膜的使用在实际应用中，超滤膜要填装在外壳形成超滤组件后才达到实用性，而超滤组件通常又与水泵、阀门、水箱、管道等组成超滤系统才能正常使用。

1、超滤膜组件结构：2、超滤系统二、超滤系统的组成超滤系统通常由超滤膜组件、水箱、原水泵、反洗泵、阀门、管道、监控仪表、控制系统组成。

各组成部件的功用：1、水箱:中间水箱，对系统的进水或产水起到缓冲的作用。

2、原水泵: 超滤膜是靠压力差为推动力进行过滤的，当原水的水压和流量不能满足过滤需求时，系统需要增加水泵来提升水压达到超滤进水的压力（0.1-0.3Mpa）和流量要求；原水泵的选型：根据超滤系统设计中所需要的进水工作压力，跨膜压差和通水流量，来选择泵的扬程和流量。

一般选择水泵的扬程和流量应当等于或略大于设计供水量和工作压力，以满足超滤系统的正常运行3、反洗泵：超滤膜运行一段时间（20-60分钟）后，膜管壁和过滤微孔有微小颗粒杂质、胶体、微生物等附着和堵塞，造成水通量逐渐地下降，为了将这些污染物排出膜管，恢复超滤膜的水能量，比较有效的办法就是对超滤进行定期的反洗，反洗的水量要比正常产水时大2-3倍（200-300L/m2.H），这样才能最大程度地将污染物反洗出来，反洗泵就是起到此作用，4、循环泵：对于进水浊度或悬浮物（SS）较高时，超滤膜采用错流过滤，而错流过滤又有循环和外循环，当采用循环时就需要有循环泵来实现循环。

5、计量泵：当反洗需加药杀菌时，由计量泵从计量箱定量吸取药剂泵入反洗水管道。

6、化学清洗泵, 化学清洗泵的的选择与反洗泵类似，但要注意泵体的材料要能耐化学试剂的溶解和腐蚀7、阀门：为了实现对系统水路的通断、流量的大小、以及水路流向的切换，在系统管路上适当位置设置阀门，阀门分手动阀门和自动控制阀门，手动阀门分：球阀、碟阀、截止阀、调节阀、闸阀、减压阀等，自动阀有：电磁阀、气动碟阀、电动阀等。

8、监控仪表:监控系统各种运行参数的仪器仪表、传感器等，如压力表、流量计、浊度计、液位计、压力开关、温度计等三、超滤系统的运行方式和工作流程为：1、运行方式：死端过滤和错流过滤，当进水浊度小于5，SS小于5mg/l时，系统可采用死端过滤，这时系统能耗最低，回收率最高；否则，为了减少超滤膜的污染速率，系统最好采用错流过滤，使超滤的一部分进水从浓水口流出，将膜丝壁截留的物质带走，同时加速膜丝的液体流速，减少浓差极化，提高水通量。
