（2）塔式起重机选择步骤 根据施工对象特点选定塔吊类型； 根据高层建筑的体型、平面尺寸及标准层面积，确定 塔吊应具备的幅度及吊钩高度参数； 根据建筑构件尺寸及质量，确定塔吊起重量和额定起 重力矩参数；依据上述参数确定塔吊的型号； 根据施工方法、施工工艺、现场条件及设计要求，确 定塔吊单侧或双侧配置方案； 根据计划进度、施工流水段划分及工程量和吊次的计 算，确定塔吊配置台数、安装位置及轨道基础走向。
1、塔式起重机的选择 （1）塔式起重机的选择原则 塔吊参数应满足施工要求，对塔吊各主要参数应逐项检查，务 使所选用塔吊的幅度、起重量、起重力矩和起重吊钩高度等与施工 要求相适应； 塔吊的生产效率应满足施工进度要求； 充分利用现有机械设备，充分发挥塔吊效能，做到台班费用最 省，经济效益好；选用塔吊要适应施工现场环境要求，便于进场安 装、架设和拆除、退场。
———高层建筑施工精品课 ———
三塔架三吊笼井式提升机构造
1—井架；2—附墙拉杆；3—吊斗；4—吊篮
———高层建筑施工精品课 ———
2、自升式快速提升机 自升式快速提升机由标准节、基础节、 顶升套架、顶升系统、吊笼、料斗、附墙装 置、快速卷扬机、绳轮系统以及安全装置等 组合而成。
———高层建筑施工精品课 ———
———高层建筑施工精品课 ———
2、附着式塔式起重机和爬升式塔式起重机 根据施工经验，下旋轨道塔式起重机用于15层以 下的高层建筑；15层以上的高层建筑常选用附着式塔 式起重机；30层以上的高层建筑优先考虑采用爬升式 塔式起重机。
———高层建筑施工精品课 ———
（1）附着式塔式起重机 附着式塔式起重机的塔身固定安装在建筑物外侧的 钢筋混凝土基础上，随着塔身的升高，每隔20m左右用一 套锚固装置与高层建筑结构相连接，以保证塔身的刚度 和稳定。一般高度为70～100m，特点是适合狭窄工地施 工。 附着式塔吊的锚固装置由套在塔身上的锚固环、附 着杆及固定在建筑结构上的锚固支座构成。
1、根据爬升孔的尺寸和建筑结构特点，确定楼板开孔尺寸，并准备合 适的爬升框架；通过变幅小车，使塔吊起重臂和平衡臂方向平衡，以便塔 身平稳爬升；爬升时，起重臂的指向应与液压爬升系统的横梁相垂直，禁 止回转臂架；风速达5级以上时，不得进行爬升作业； 2、爬升过程中如有异常响声或出现故障，必须立即停机检查，故障未 经排除不得继续爬升作业； 3、爬升到要求的楼层后，应立即伸出塔身底座的支腿并锚固，并通过 爬升框架支承塔吊传来的荷载； 4、爬升作业完成后，必须经过周密检查，确认无异常后，方可投入正 式使用。
———高层建筑施工精品课 ———
6.4.2 垂直升运机械
1、井架提升机 （1）分类与构造 ①单塔架单吊笼 ②单塔架双吊笼 ③双塔架单吊笼 ④三塔架（立柱）三（双）吊笼
———高层建筑施工精品课 ———
（2）使用注意事项
① 井架提升机的布置，应根据现场场内条件、使用范围和混凝 土供应方式而定； ② 井架与建筑物外墙之间应保持0.5～0.8m的距离，以便在井 架拆除之前不影响外墙装修； ③ 井架的附墙装置必须按设计要求部位设置，不得随意加大间 距，遗漏或随便拆除； ④ 在井架外围应设置保护网，在井架底部应搭盖遮板，以保护 周围操作人员的安全； ⑤ 使用中应定期对井架结构设备进行检查，采取预防措施； ⑥ 做好设备的管理使用与施工配合工作，保证井架提升正常使 用，效率得到充分发挥。
———高层建筑施工精品课 ———
锚固装置
（a）锚固环；（b）附着装置安装方式 1—塔身；2—锚固环；3—螺旋千斤顶；4—耳环
———高层建筑施工精品课 ———
单塔架单吊笼井架提升及构造
1—接卷扬机；2—附着杆；3—8号铁丝；4—楼板；5—边梁；6—压重；7—基础
———高层建筑施工精品课 ———

单塔架双吊笼井式提升机构造
———高层建筑施工精品课 ———
———高层建筑施工精品课 ———
———高层建筑施工精品课 ———
———高层建筑施工精品课 ———
———高层建筑施工精品课 ———
———高层建筑施工精品课 ———
———高层建筑施工精品课 ———
（3）注意事项 在确定塔吊形式及高度时，应考虑塔身的锚固点与建 筑物的位置；塔臂的平衡臂是否影响臂架正常回转； 多台塔吊作业条件下，务使彼此互不干扰，处理好相 邻塔吊的高度差，防止两塔吊碰撞； 塔吊安装时，应保证顶升套架及锚固环的安装位置正 确；同时考虑外脚架的搭设形式与挑出建筑物的距离，以 免与下回转塔吊转台尾部回转时相撞。
———高层建筑施工精品课 ———
（2）爬升式塔式起重机 爬升式塔式起重机特别适宜于超高层建筑结 构施工。它通过电梯或楼板预留开孔的空间进行 爬升，一次可以爬升一层或二层楼；来自塔吊上 部的荷载，通过支承系统和楔紧装置传给楼板结 构。
———高层建筑施工精品课 ———
爬升式起重机进行爬升作业时，应注意以下事项：
CKT-IA型高层快速提升机与黄架子简图
1—起升钢丝绳；2—塔架；3—附墙杆；4—吊笼；5—料斗；6—顶升套架；7—导轨；8—顶升机构；9—塔架标准节引进轨道；10—塔架标准节； 11—操作平台；12—快速卷扬机；13—建筑物；14—塔头主架；15—混凝土斗或吊笼；16—接杆作业台；17—吊杆；18—天轮；19—接卷扬机
1—基础；2—底座；3—接地装置；4—调节撑杆；5—吊笼；6—防尘安全装置；7—塔架；8—避雷针； 9—桅杆；10—吊钩；11—锚固环；12—耳板；13—锚固支座；14—建筑物；15—附着杆；16—接卷扬机
———高层建筑施工精品课 ———
双塔架单吊笼式提升机构造
1—立柱；2—导轨；3—升降平台；4—钢丝绳；5—横梁；6—上滑轮；7—附着杆
———高层建筑施工精品课 ———
6.4
高层建筑施工机具

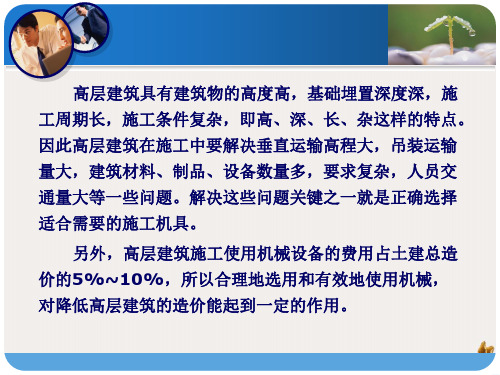

高层建筑施工机具是高层建筑机械化施工 的主导机械，担负着大量的建筑材料、施工 设备和施工人员垂直运输任务。目前，我国 高层建筑结构施工用垂直运输设备主要有： 塔式起重机、混凝土泵和施工电梯。
———高层建筑施工精品课 ———
6.4.1 塔式起重机
